1) По назначению:
- цокольные- рядовые- простеночные- перемычечные- угловые- парапетные- карнизные
2) по материалу:
- из легких и ячеистых бетонов-
тяжелого бетона-
асбестоцементных листов-
металлических листов
3) по конструкции:- бескаркасные(однослойные и трехслойные)-
с внутренним каркасом(многослойные)
Высота панелей 1,2 и 1,8 м. Шаг колонн 6 и 12м
Рис. 14. Однослойные стеновые панели:

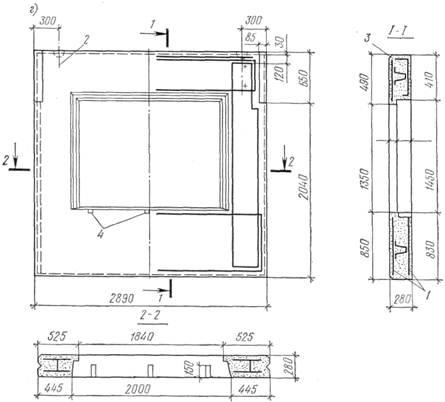

а — конструкция керамзитобетонной панели; б — сопряжение наружное панели с внутренней; ; в — то же, внутренних между собой; 1 — подъемная петля; 2- температурный шов; 3 — декоративный бетон; 4 — аффективный утеплитель; 5 — панель отопления; 6— закладные стальные детали; 7 — стальные соединительные стержни; 8 — панель наружной стены; 9 — то же, внутренней; 10 — отделочный слой; г — из ячеистых бетонов;1 — арматурная сетка;2- подъемные петли; 3—сварные каркасы; 4-пазы для установки кронштейнов под подоконные доски
На рис. 14, б, в показано сопряжение и крепление керамзитобетонных панельных стен - наружной и внутренней и внутренних между собой. Панели скрепляют между собой приваркой стальных стержней или планок к закладным стальным деталям панелей наружных и внутренних стен. После сварки крепежные детали замоноличивают раствором идя бетоном для защиты их от коррозии и от воздействия на них огня в случае пожара. * Небольшой объемный вес имеют однослойные стеновые панели, изготовленные из армобетонных автоклавного твердения. В типовом проекте жилых крупнопанельных домов серии 1-468 предусмотрено применение стеновых панелей размером на комнату, изготовленных из ячеистых бетонов объемного веса 600 -700 кг/м3. Толщину панелей в зависимости от климатического района принимают от 30 до 320 мм (рис. 14,з). Торцовые стены домов этой серии состоят из двух стен: внутренняя несущая запроектирована на железобетоне, а наружная самонесущая - из ячеистого бетона.
Стеновые панели из ячеистых бетонов в первых построенных домах вмели снаружи фактурный слой из плотного раствора толщиной 30 -35 мм. Поскольку этот слой затрудняет выход водяных паров из помещения а усложняет технологию изготовления панелей, теперь в панелях домов серии 1-468 вместо фактурного слоя производят гидрофобную окраску наружной поверхности панелей, которая пропускает водяные пары и в то дав время предохраняет наружную поверхность от атмосферного увлажнения.

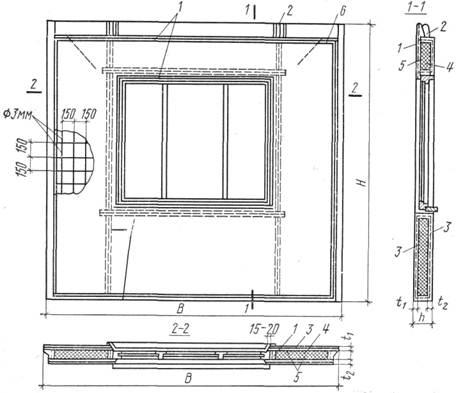

Рис. 106. Трехслойная стеновая панель:
1—сварные каркасы, покрытые бетоном; 2 — подъемные детали; 3— тяжелый бетой; 4 — утеплитель; 5 — сварные сетки; в — накладные детали
Наружную и внутреннюю железобетонные плиты соединяют между собой сварными арматурными каркасами, предварительно о бетонированными легким или тяжелым бетоном. Предполагалось до сих пор, что применение легкого бетона должно исключать образование теплопроводных включений, вызывающих появление конденсата. Однако практика применения трехслойных панелей с соединительными ребрами, обетонированными легким бетоном, показала, что в зимнее время в зоне отрицательных температур арматурные стержни ребер увлажняются и корродируют.
Внутреннюю плиту трехслойной панели рекомендуется делать толщиной 80 мм вместо рамы применявшейся 40 -50 мм. В этом случае утолщенная теплопроводная железобетонная плита становится как бы тепловым насосом, нагнетающим тепло из отапливаемого помещения внутрь панели. В результате точка росы перемещается в сторону наружной части панели, и соединительные ребра всегда оказываются в зоне положительных температур, что исключает возможность их коррозии при бетонировании тяжелым, а не легким бетоном.
Толщина -наружной плиты трехслойной панели должна быть не менее 50 мм. Толщину слоя утеплителя определяют теплотехническим расчетом. Если в качестве утеплителя принять цементный фибролит, то его толщина для Москвы будет 450 мм и общая толщина трехслойной стеновой панели составит 80+150+50=280 мм. Толщину обстонированных соединительных ребер панели принимают не менее 40 мм, а расстояние между ними - не более 1200 мм.
