Наименование |
РН «Космос-ЗМ» |
РН «Космос-ЗМУ» |
4. Масса КА, выводимого РН на солнечно-синхронную орбиту (475 км, 1=97,3°), кг |
600-850 |
600-850 |
5. Возможность пространственного маневра второй ступени РН для расширения диапазона наклонений орбит при сохранении существующих трасс запусков и районов падения ступеней РН |
Не имеется |
Имеется |
6. Точность выведения К А на круговую орбиту высотой 200 км: - по высоте, км; - по наклонению, град.; - по периоду обращения, с |
40,8 8,0 30,0 |
3,5 2,0 2,5 |
7. Объем зоны размещения полезного груза, м3 |
10,0 |
10,0 |
8. Диаметр зоны размещения полезного груза, м |
2,2 |
2,2 |
9. Высота зоны размещения полезного груза, м |
4,7 |
4,7 |
10. Возможность увода второй ступени РН с орбиты функционирования |
Не имеется |
Имеется |
продолжение Таблицы 13.4
Характеристики рн «Космос-3м» и рн «Космос-3му» [482]
Для замены РН «Космос-ЗМ» в 1980-х годах ОКБ «Южное» (г. Днепропетровск) и ПО «Полет» (г. Омск) выпущен проект легкой экологически чистой РН 11К55 на базе технологических решений, разработанных в ходе программы «Энергия-Буран», но разработка сначала затормозилась, а потом и полностью прекратилась, осложненная процессами, происходящими в последние годы существования СССР.
14. Проект ракеты-носителей семейства «маяк»
КБ «Южное» планировало создать по заданию Национального космического агентства Украины серию новых РН «Маяк» с использованием технологий РН «Зенит-ЗSL» комплекса «Морской старт».
На первой ступени трехступенчатой РН «Маяк-12» предполагалась установка двух двигателей РД-120, разработанных российским НПО «Энергомаш», на второй - одного двигателя РД-120, а на третьей - одного двигателя РД-8 разработки КБ «Южное».
РН «Маяк-12» должна была обеспечить доставку полезного груза массой до 1,7 т на орбиту высотой до 500 км.
РН «Маяк-23» должна была обеспечить доставку полезного груза массой до 3 т на геостационарную орбиту.
В качестве стартовых площадок для РН семейства «Маяк» рассматривались космодром Алкантара в Бразилии и ракетный полигон Оверберг в Южной Африке.[292].
По состоянию на 2001 г. первый старт РН семейства «Маяк» планировался еще на 2005-2006 гг.
Однако проект до настоящего времени не реализован.
По данным от 2007 года РН семейства «Маяк» легкого и среднего класса планировалось вывести в 2010 году на американский рынок коммерческих запусков. В качестве заказчика предполагалась известная частная американская компания. При этом с учетом требований Государственного департамента США, часть комплектующих, и в частности система управления и двигатель РН, будут американскими [293].
15. Проект ракеты-носителя «нева»
В создании экологически чистой РН «Нева» легкого класса участвуют ведущие предприятия ракетно-космической отрасли России, а именно:
РКК «Энергия» им. С.П. Королева;
НПО автоматики и приборостроения;
НПО «Энергомаш»;
КБ «Химавтоматика»;
КБ транспортного машиностроения;
КБ общего машиностроения;
«Завод экспериментального машиностроения» РКК «Энергия»;
Воронежский механический завод.
В таблице 15.1. представлены основные характеристики РН «Нева»
Таблица 15.1
Основные характеристики рн «Нева»
Наименование параметра |
Величина параметра | ||
1. Стартовая масса РН, т |
82,0 | ||
2. Космодромы запуска РН |
Байконур
|
Плесецк |
«Морской старт» |
3. Максимальная грузоподъемность, т: |
1,8 1,1
0,63 |
1,75 1,05
0,6 |
1,95 1,25
0,7 |
- на круговую орбиту высотой 200 км; | |||
- на круговую орбиту высотой 2000 км; | |||
- на высокоэллиптическую орбиту высотой 200 км х 36000 км (с разгонной двигательной установкой) | |||
4. Количество ступеней РН, шт |
2 | ||
5. Компоненты топлива РН |
Кислород + керосин | ||
6. Длина РН, м |
26 | ||
7. Диаметр РН, м |
2,7 | ||
8. Затраты на пуск РН, млн. долл. |
10 | ||
9. Затраты на разработку, млн. долл. |
70 | ||
10. Начало коммерческой эксплуатации, год (план) |
1999 г. (план) |

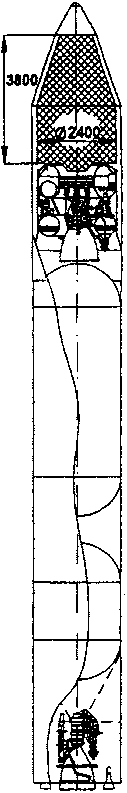

Общий вид РН «Нева» представлен на рис. 15.1.
Рис. 15.1. РН «Нева»
Ракета-носитель «Нева» создается на базе [395]:
первой ступени РН новой разработки с эксплуатируемым маршевым двигателем 11Д123, доработанным для запуска у Земли, и рулевым двигателем 14Д23;
модификации космического разгонного блока «Л» (осуществившего около 260 полетов в составе РН «Молния») в качестве второй ступени РН с двигателем многократного включения 11Д58МФ, эксплуатируемым в составе блока ДМ;
созданных на космодромах Байконур и Плесецк технических и стартовых комплексов для РН «Союз» и создаваемых по проекту «Морской старт» средств подготовки и пуска РН «Зенит-SL».

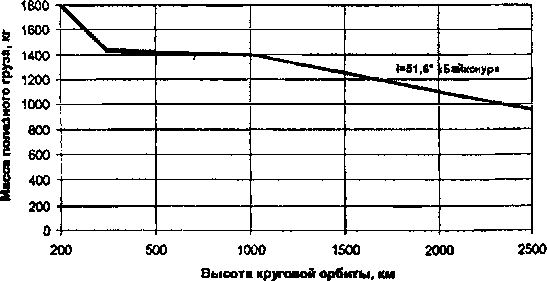

Энергетические возможности РН «Нева» представлены на рис. 15.2.
Рис. 15.2. Энергетические возможности РН «Нева»
Проект РН «Нева» в настоящее время не реализован.
