Тапсырмалар виды, эпюры

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТІРЛІГІ

Л.Н. Гумилев атындағы ЕУРАЗИЯ ҰЛТТЫҚ УНИВЕРСИТЕТІ

«Инженерлік – құрылыс» факультеті

«Инженерлік графика және геодезия» кафедрасы

Сызба геометрия пәніне арналған

ЖҰМЫС ДӘПТЕРІ

РАБОЧАЯ ТЕТРАДЬ

по начертательной геометрии

_____________________________________

(Тобы. Группа)

______________________________________

(Факультет)

______________________________________

(Студеттің аты-жөні. Ф.И.О. студента)

Астана 2009 ж.

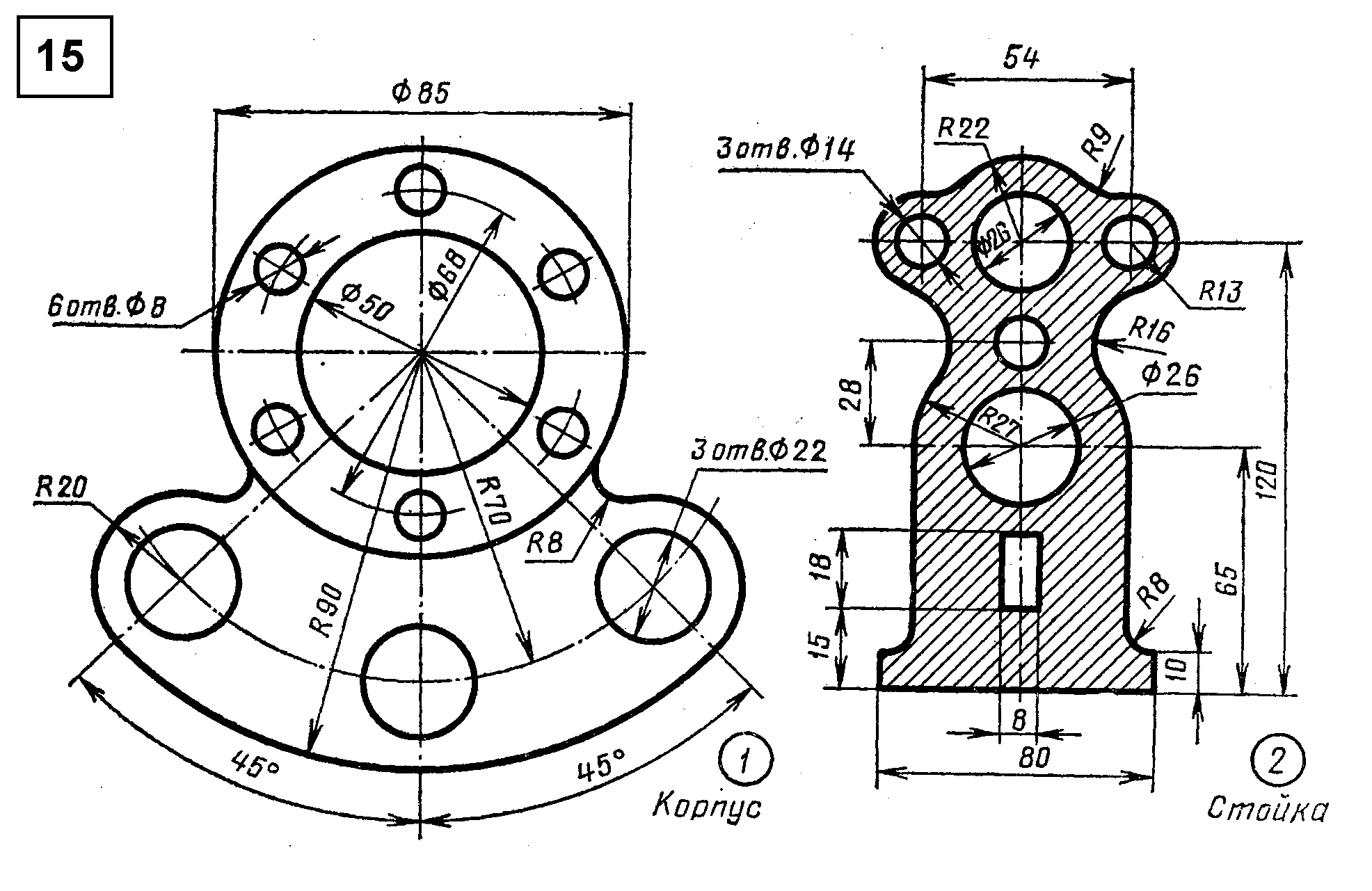

Түйіндесу. Сопряжения.

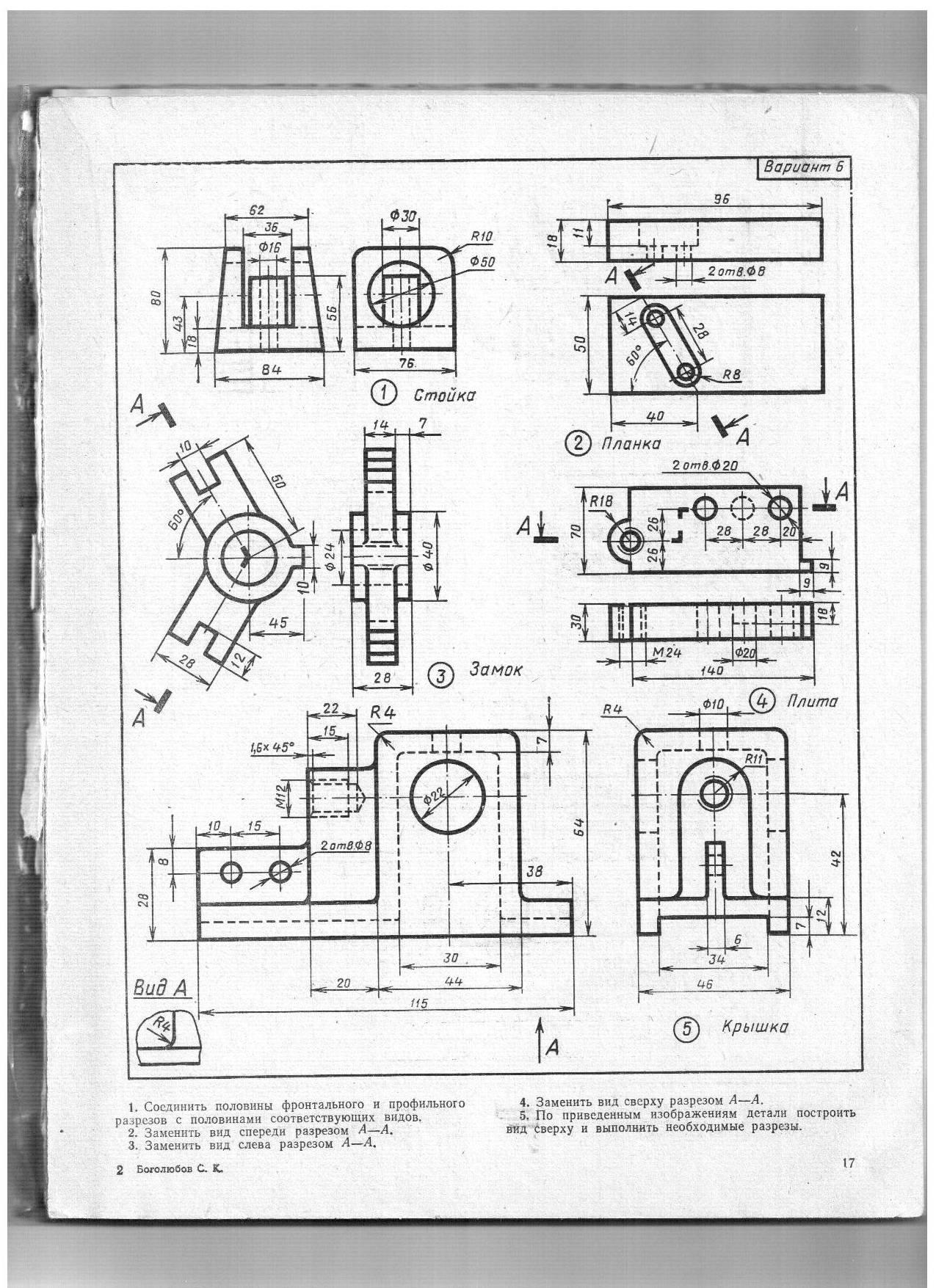

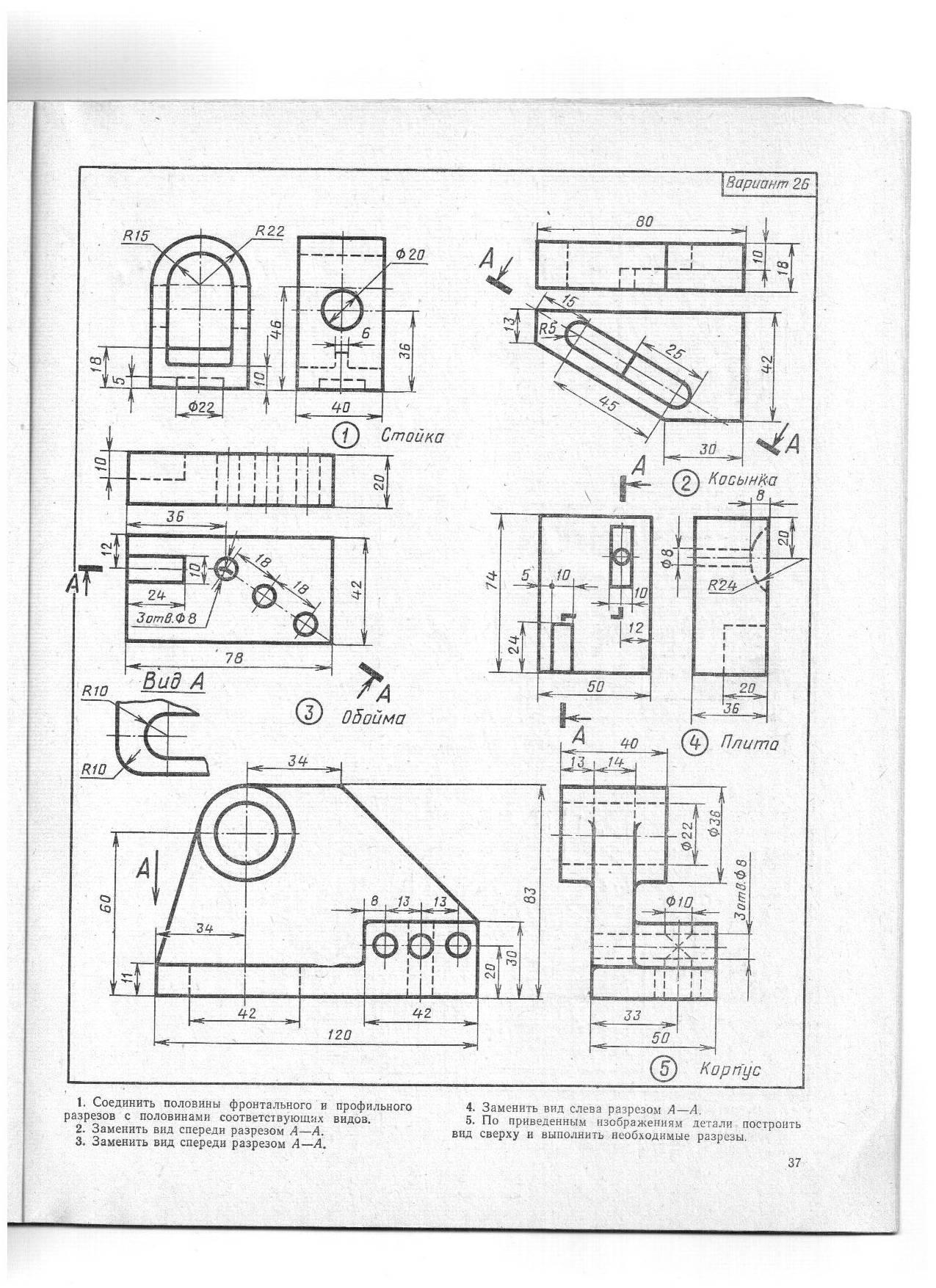

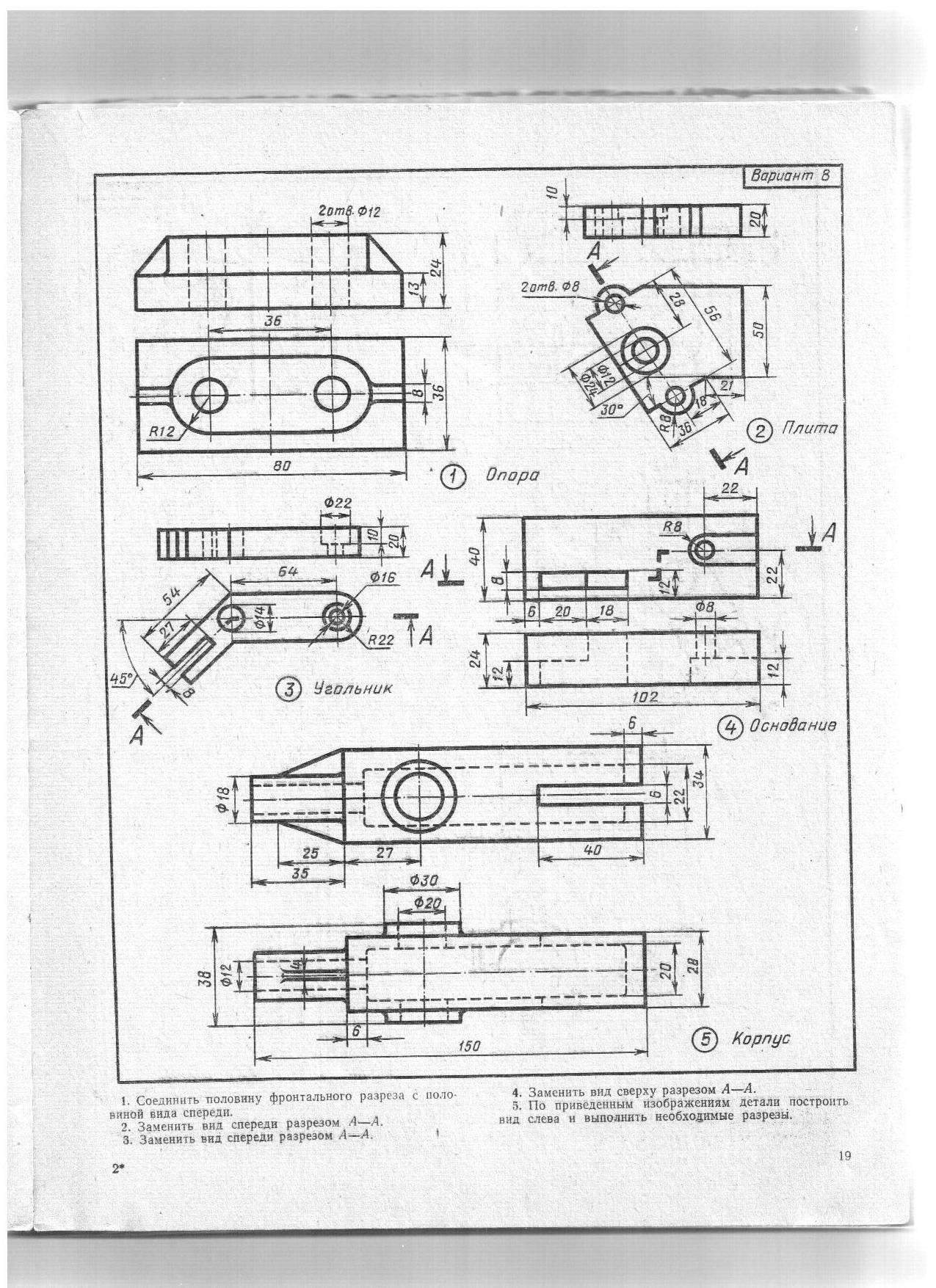

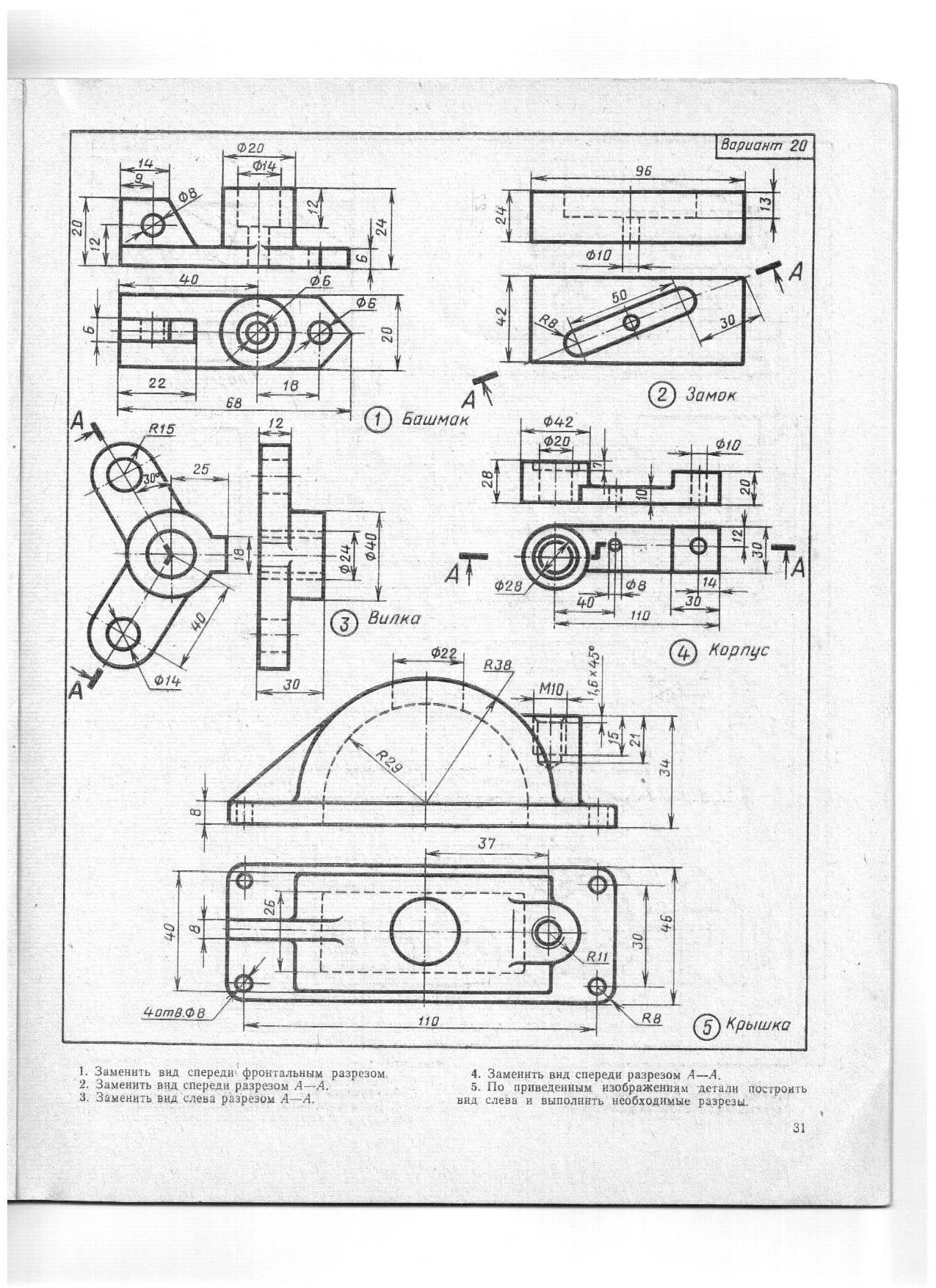

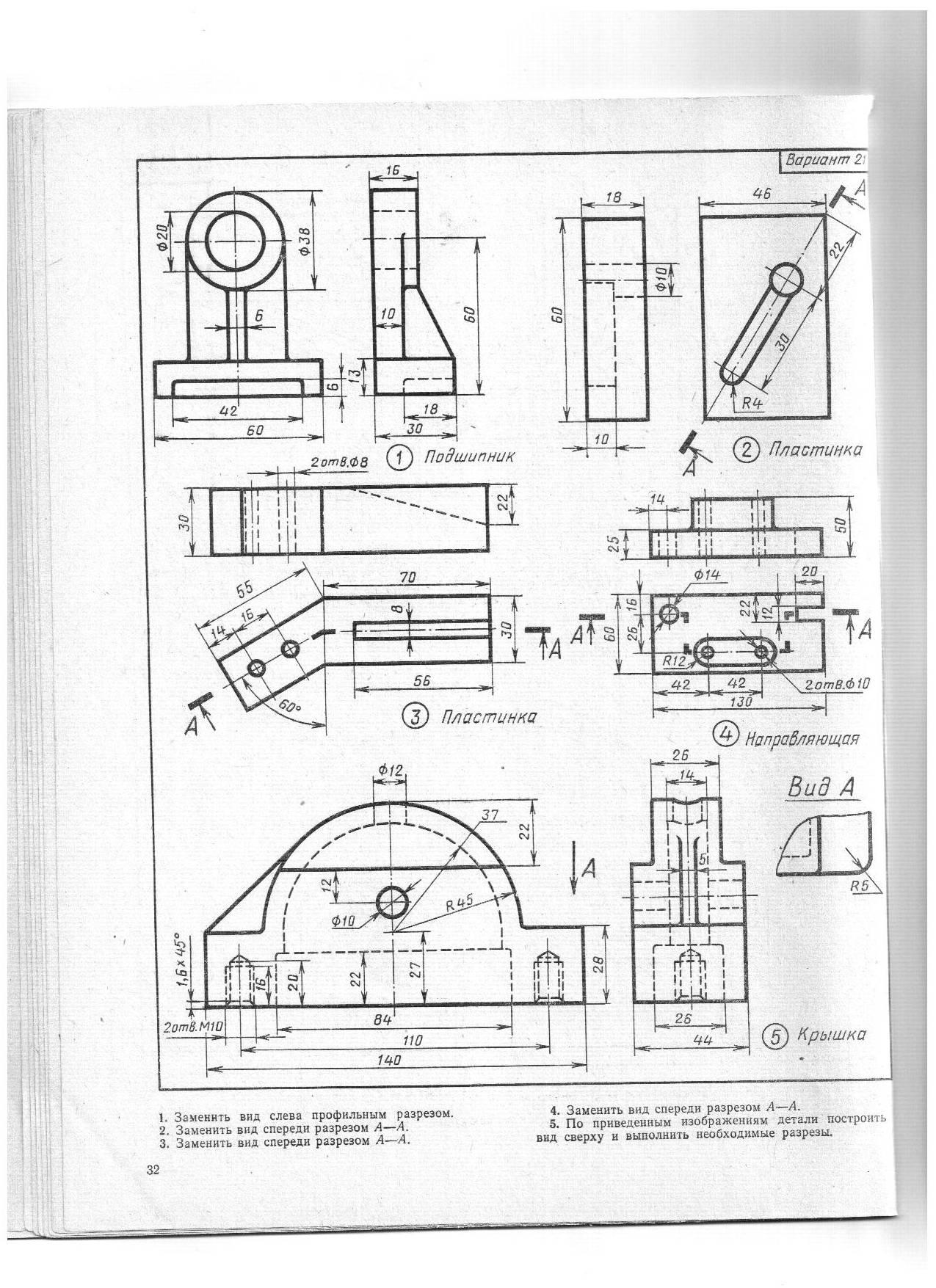

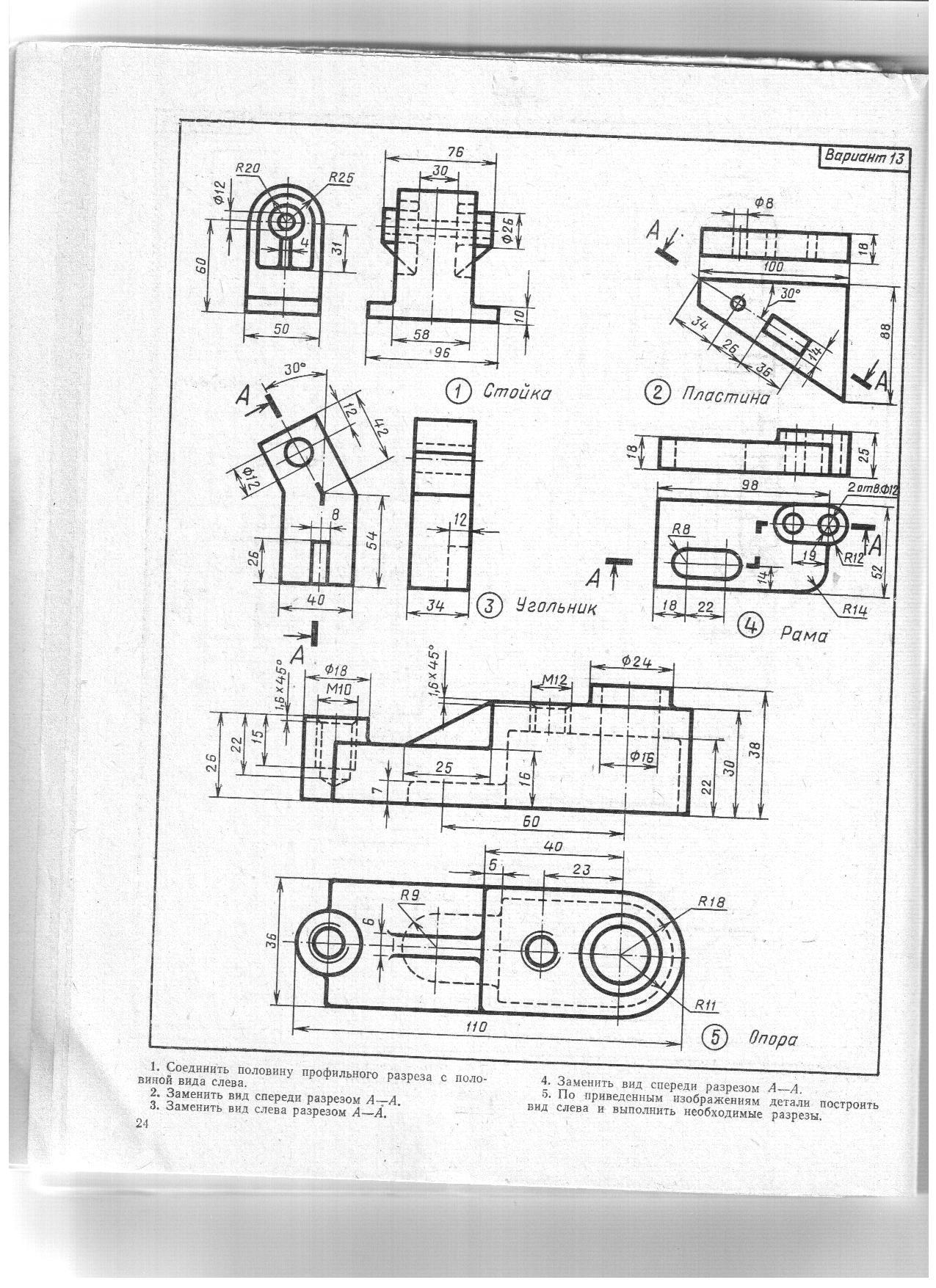

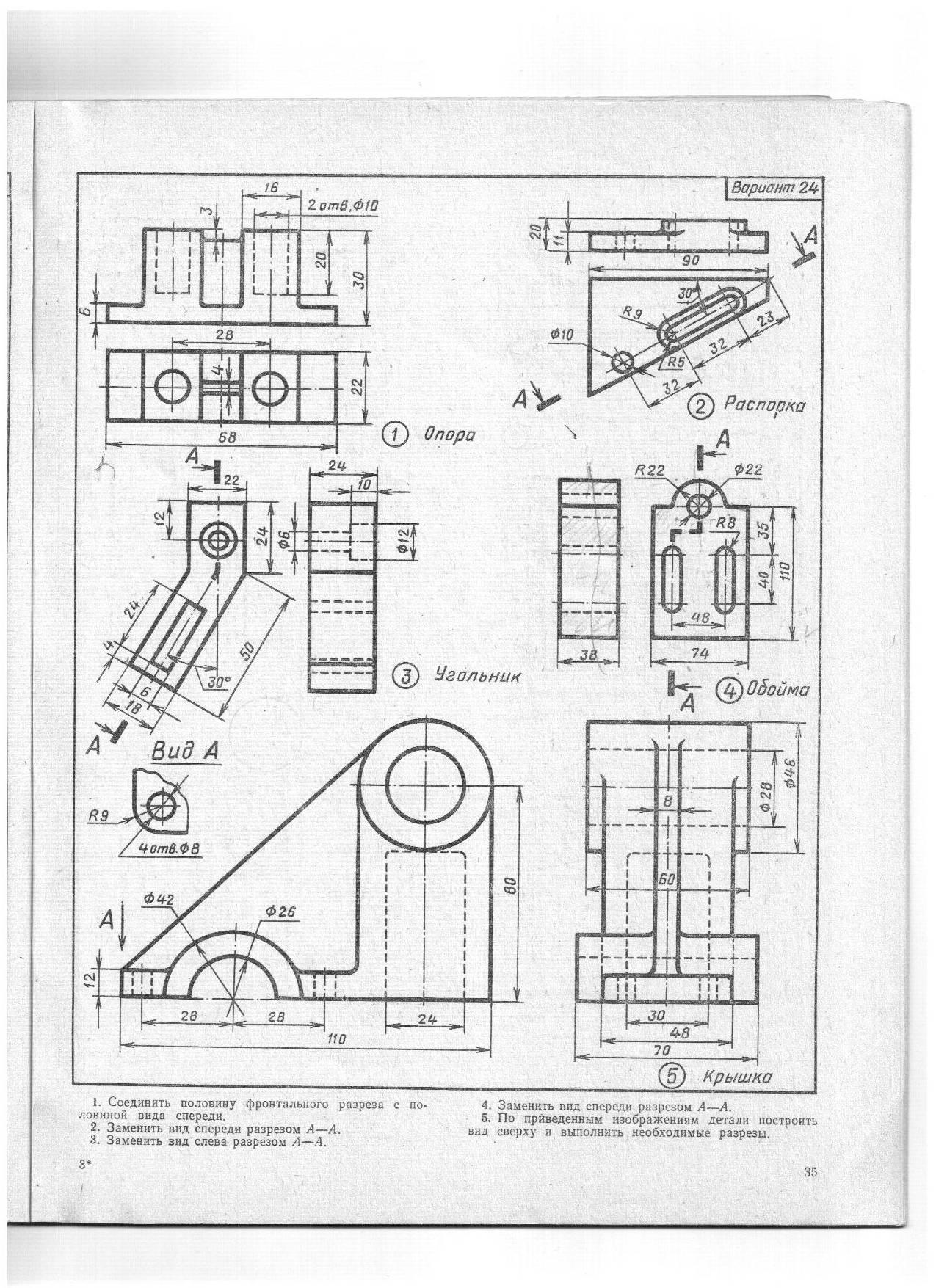

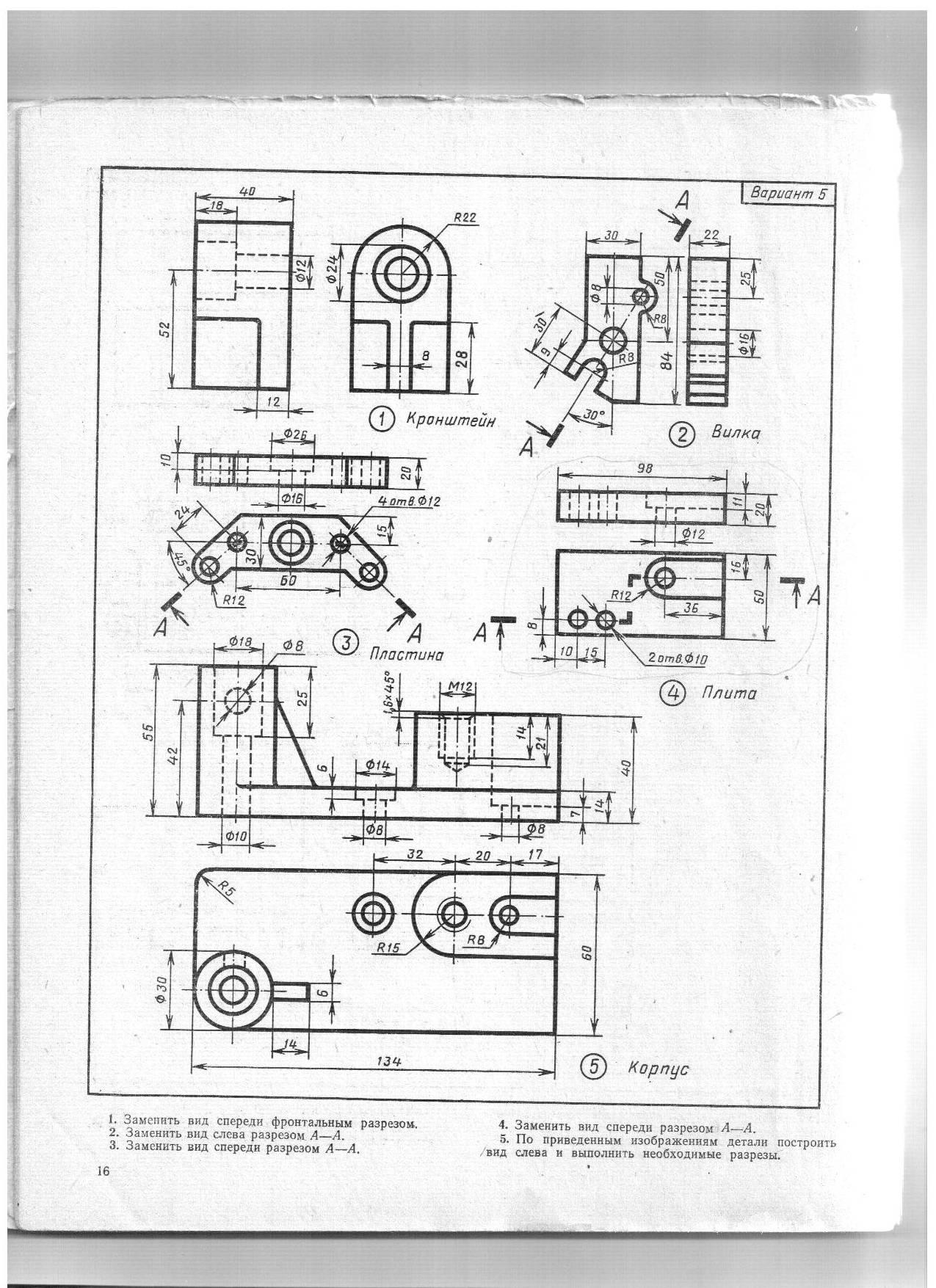

Екі көріністен үшінші көрінісін тауып, аксонометриясын салыңыз.

По двум видам построить третьи вид и аксонометрическую проекцию.

1	2
3	4
5	6
7	8
9	10
11	12
13 15	14 16
17	18
19	20
21 23	22 24
25	26
27	28
29	30

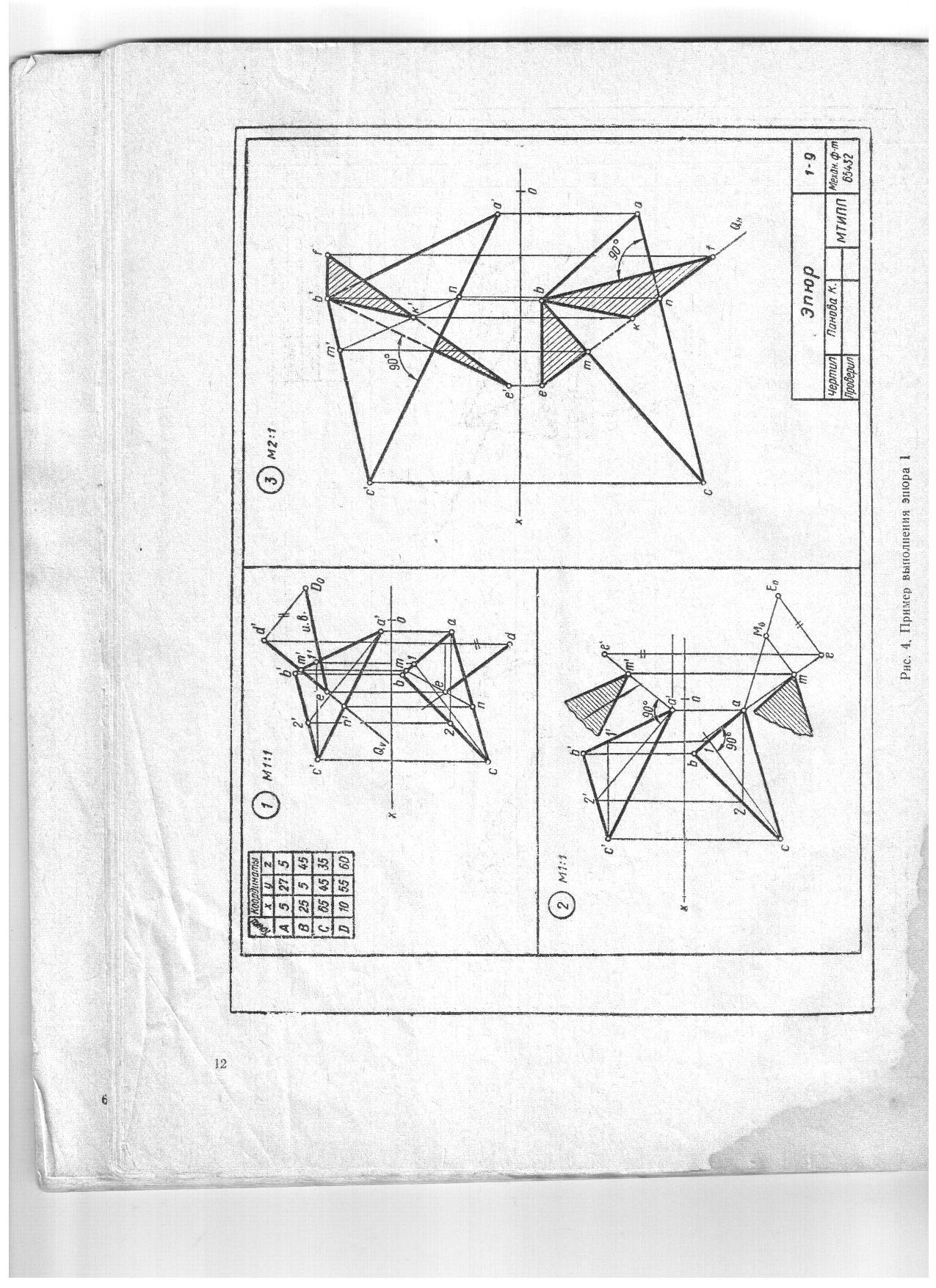

Эпюр 1.

Берілген АВС ұшбұрыш және D нүктесі. Келесі есептерді шешу қажет.

1. D нүктесінен АВС ұшбұрыш жазықтығына дейінгі қашықтықты анықтау.

2. АВС ұшбұрышына 35 мм қашықтықта параллель жазықтық салыңыз.

3. Берілген АВС ұшбұрышы. АВС ұшбұрышының В төбесінен АС қабырғасына перпендикуляр жазықтық жүргізіп, қиылысу сызығын салыңыз.

Содержание работы. Даны плоскость треугольника АВС и точка D, требуется решить следующие задачи.

1. Определить расстояние от точки D до плоскости, заданной треугольником АВС;

2. Построить плоскость, параллельную плоскости, заданным треугольником АВС, и отстоящую от нее на 35 мм;

3. Через вершину В треугольника АВС провести плоскость, перпендикулярно к стороне АС, построить линию пересечения с плоскостью, заданной треугольником АВС.

Варианттар № Варианта	Нүктелер Точки	Координаттар Координаты			Варианттар № Варианта	Нүктелер Точки	Координаттар Координаты
		X	Y	Z			X	Y	Z
1	A	65	10	20	15	A	80	0	40
	B	10	20	0		B	0	20	70
	C	0	60	60		C	30	45	0
	D	35	70	5		D	70	55	65
2	A	70	0	60	16	A	70	10	20
	B	45	50	10		B	50	45	50
	C	0	20	10		C	0	25	10
	D	20	50	55		D	60	55	0
3	A	70	60	45	17	A	66	20	10
	B	40	0	55		B	10	0	20
	C	0	45	10		C	0	60	60
	D	65	15	0		D	35	5	70
4	A	65	20	0	18	A	70	60	0
	B	40	5	55		B	45	10	50
	C	0	50	5		C	0	10	20
	D	70	65	55		D	20	55	50
5	A	60	60	10	19	A	70	45	60
	B	45	15	55		B	40	55	0
	C	0	5	25		C	0	10	45
	D	10	45	55		D	65	0	15
6	A	60	65	20	20	A	65	0	20
	B	45	20	50		B	40	55	5
	C	5	10	10		C	0	5	50
	D	70	20	10		D	70	55	65
7	A	65	15	0	21	A	60	10	60
	B	40	0	55		B	45	55	15
	C	0	40	20		C	0	25	5
	D	55	60	50		D	10	55	45
8	A	60	65	30	22	A	60	20	65
	B	45	10	60		B	45	50	20
	C	5	10	20		C	5	10	10
	D	75	15	10		D	70	10	20
9	A	75	25	0	23	A	65	0	15
	B	30	5	50		B	40	55	0
	C	10	60	20		C	0	20	40
	D	60	55	55		D	55	50	60
10	A	80	20	10	24	A	60	30	65
	B	45	0	70		B	45	60	10
	C	0	45	40		C	5	20	10
	D	10	0	15		D	75	10	15
11	A	65	20	55	25	A	75	0	25
	B	20	5	5		B	30	50	5
	C	0	50	25		C	10	20	60
	D	60	55	10		D	60	55	55
12	A	75	5	25	26	A	80	10	20
	B	35	55	65		B	45	70	0
	C	0	25	0		C	0	40	45
	D	65	55	0		D	10	15	0
13	A	65	55	20	27	A	80	40	0
	B	25	5	5		B	0	70	20
	C	0	25	50		C	30	0	45
	D	60	10	55		D	70	65	55
14	A	75	25	5
	B	35	65	55
	C	0	0	25
	D	65	0	55

2-Эпюр.

SАВС координаттар бойынша пирамида берілген. Келесі есептерді шешу қажет.

1. АВС табанының нақты шамасын салыңыз.

2. S төбесінен АВС табанына дейінгі қашықтықты анықтау.

3. SА және ВС айқасушы түзулердің арақашықтығын табыңыз.

4. АВ қабырғасы бойынша екі жақты үшбұрыштың бұрышын табыңыз.

Содержание работы. Даны координаты вершин пирамиды SАВС. Требуется решить следующие задачи:

1. Определить натуральную величину основания АВС.

2. Определить расстояние ее вершины S до плоскости основания АВС.

3. Найти кратчайшее расстояние между скрешивающися прямыми SА и ВС.

4. Определить величину двугранного угла при ребре АВ.

\

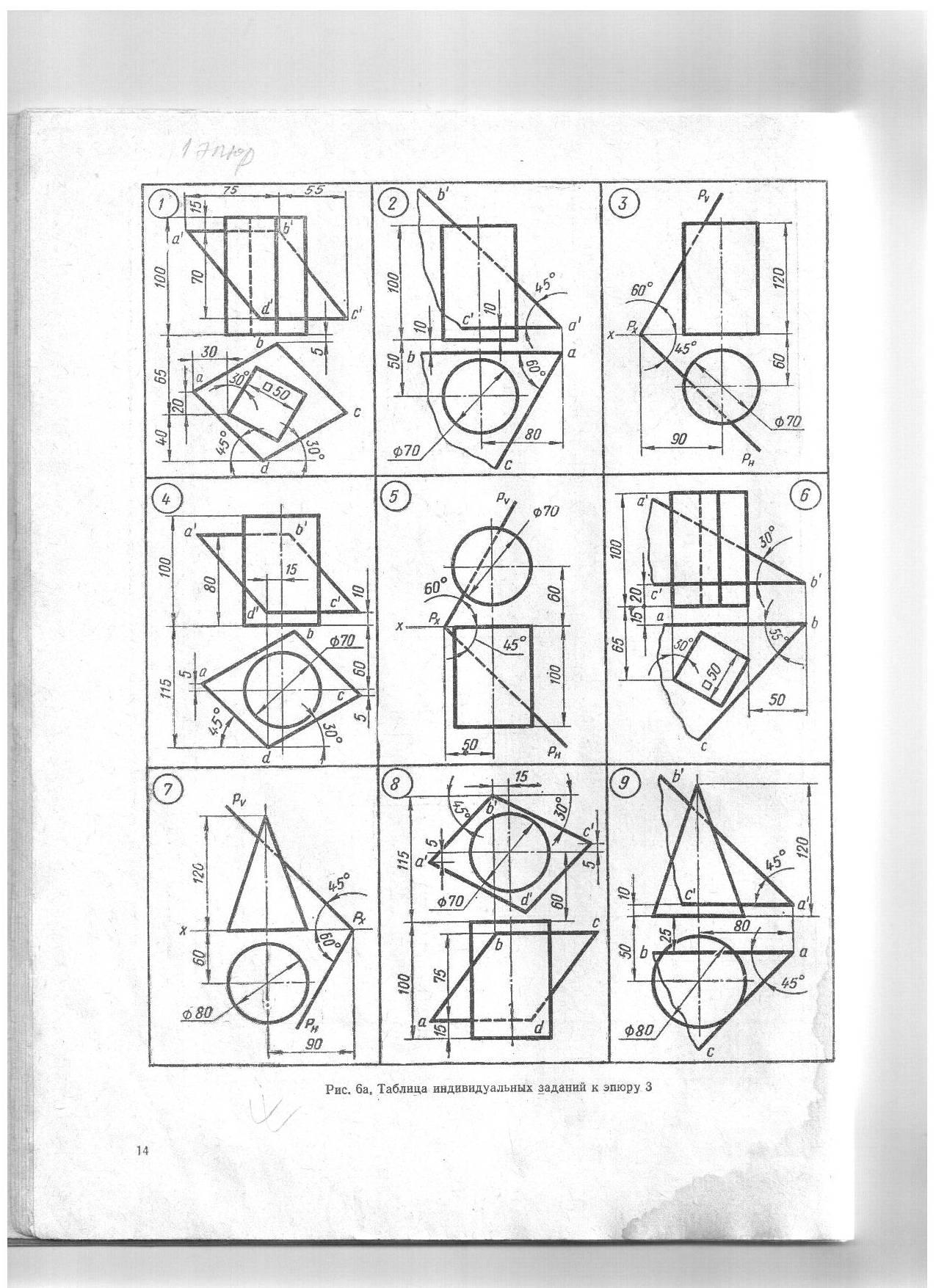

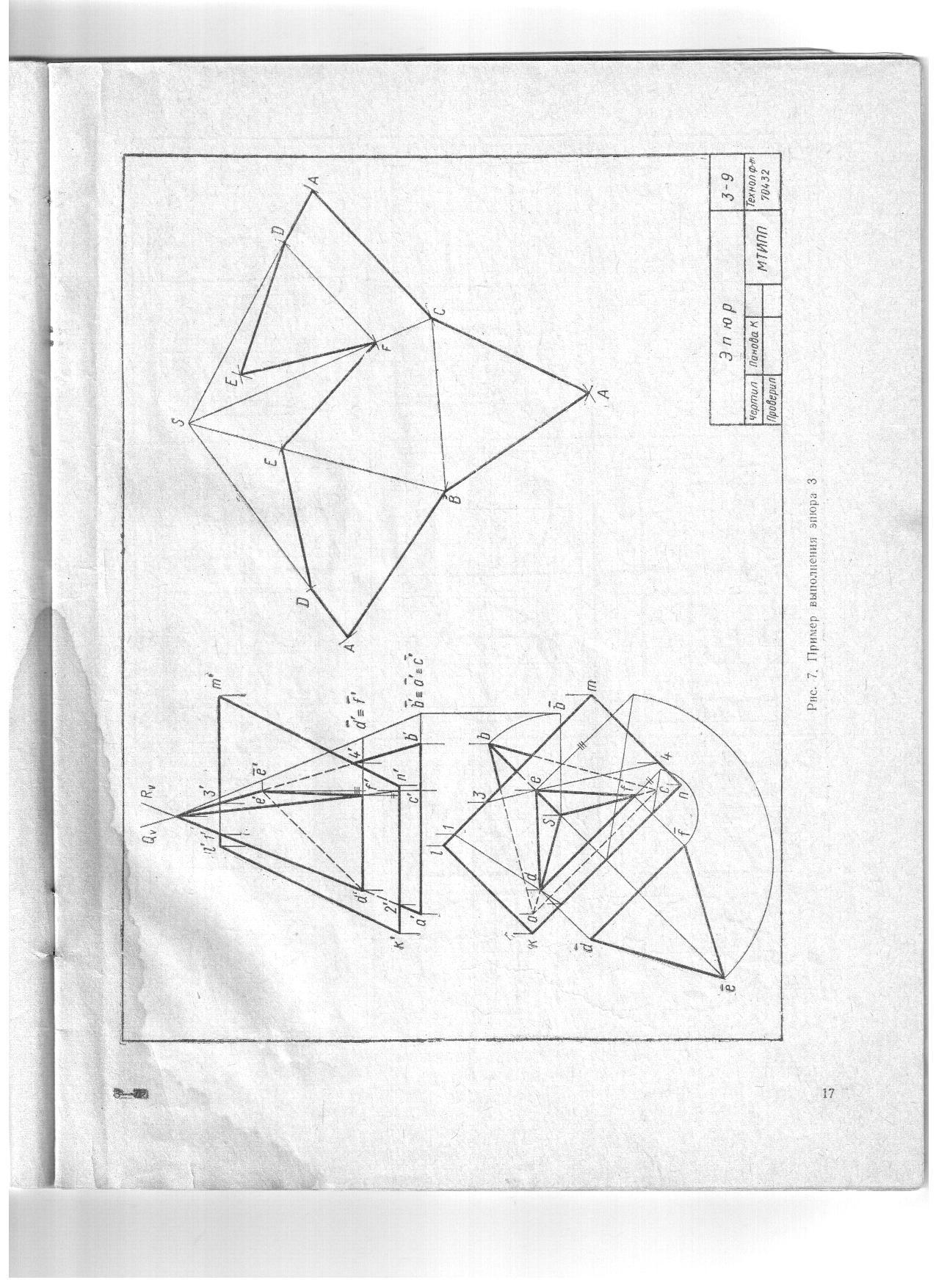

3-Эпюр.

Жазықтықпен дененің нақты қимасын салып,

Содержание работы. Построить натуральный вид сечения плоскостью данного тела и полную развертку поверхности усеченного части его.

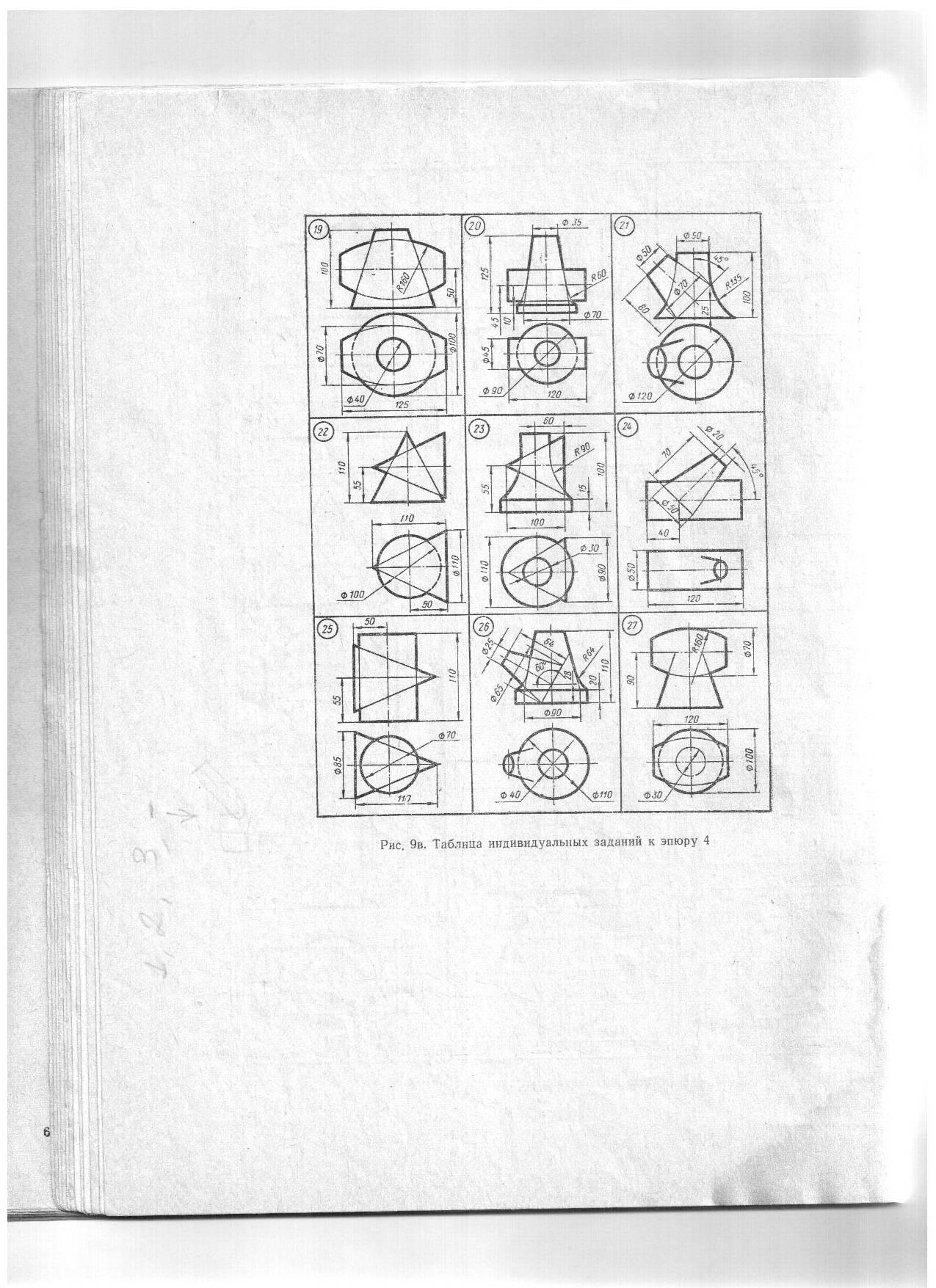

4 – Эпюр.

Сфера әдісімен беттердің қиылысу сызығын салыңыз.

Построить линию пересечения двух поверхностей способом сфер.
