Підбір арматури ділянки а (див. Рис. 4)
Елемент |
|
|
ξ |
Необхідна
арматура, см2
|
Прийнята арматура | |
Кількість та тип сіток |
| |||||
Пр 1 |
682 |
|
0,1625 |
(1,81) |
2сітки
|
(3,78) 1,89 |
Пр 2 |
546 |
|
0,12875 |
|
|
3,36 |
Оп В |
703 |
|
0,17 |
(1,81) |
2 сітки
|
(3,78) 1,89 |
Оп С |
546 |
|
0,12875 |
|
|
3,36 |

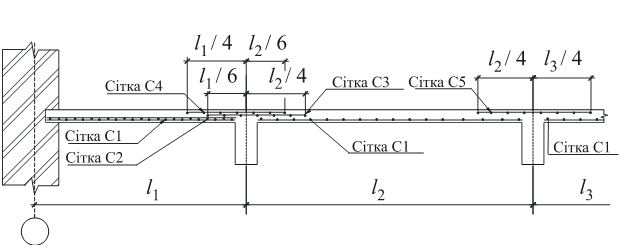

Рис. 9. Армування плит зварними сітками з поперечною робочою арматурою (варіанти)
Вказівки до конструювання плити
У плитах перекриття ділянок В, які повністю обрамлені по контуру головними та другорядними балками, зменшуємо величину згинальних моментів на 20 %.
Плиту ребристого перекриття рекомендується армувати зварними сітками. Якщо діаметр робочої арматури 3, 4, 5 мм, то приймають рулонні сітки з поздовжньою робочою арматурою, які розгортають у напрямі головних балок.
У
прольотах сітки укладають по низу плити,
а на опорах, над другорядними балками,
переводять у верхні зони плити. Перегинання
сіток у верхній зоні здійснюється на
відстані
прольоту від осі опори. Сітка С1
підбирається за величиною моменту, який
діє в середніх прольотах. У крайніх
прольотах укладається сітка С2.
Сітку С3 підбирають за величиною моменту, який діє на опорі В. Сітку С4 підбирають за величиною моменту на опорі С.
Якщо діаметр робочої арматури 6 мм і більше, то необхідно прийняти сітки з поперечною робочою арматурою.
Зварні
сітки з поперечною робочою арматурою
укладають по нижній грані плити в
прольотах і по верхній грані над опорами.
Ширина сіток у прольотах дорівнює
прольоту плити, а над опорами – сітку
заводять на
прольоту
з обох боків від осі опори (див. рис. 9).
Сітки підбирають окремо для середніх та крайніх прольотів і опор плити ділянки А.
Стикування сіток здійснюється відповідно до СНиП 2.03.01-84*.
Так само у випадку армування плити на ділянці В.
6. Розрахунок та конструювання другорядної балки
Залізобетонні
балки – це лінійні конструкції, розміри
поперечного перерізу яких,
та
,
значно менші від довжини
.
Вихідні дані:
а)
бетон класу В25;МПа;
МПа;
б)
балка в прольотах армується зварними
каркасами з поздовжньою робочою арматурою
класу А400С;МПа,
МПа;
в)
балка на опорах армується плоскими
зварними сітками (варіант), робоча
арматура класу А400С,
МПа;
г)
поперечна арматура класу А240С,
МПа;
д)
тимчасове навантаження
кН/м2;
е) вага
підлоги з підготовкою (покрівлі з
утеплювачем)
кН/м2.
6.1. Вибір розрахункової схеми
Розрахункова
схема другорядної балки являє собою
нерозрізну шестипролітну балку, яка
кінцями опирається на цегляні стіни, а
у проміжку – на головні балки (див. рис.
2). Балка завантажена рівномірно
розподіленим навантаженням інтенсивністю
,
розрахунок навантаження приведено у
п. 6.3.
Якщо кількість прольотів перевищує 5, то балка розраховується як п’ятипролітна (рис. 10).

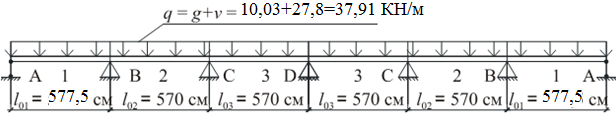

Рис. 10. Розрахункова схема другорядної балки
