5.3. Визначення навантаження на плиту
Розрахунки
зводимо до табл. 6. Розрахункове
навантаження на 1м плити дорівнює
навантаженню на 1 м2,
тому що ширина розрахункової смуги
плити 1 м. Щільність важкого бетону
прийнята
кН/м3.
Таблиця 4
Навантаження на плиту
№ пор. |
Вид навантаження |
Характеристичне навантаження, кН/м |
Коефіцієнт
надійності
|
Розрахункове навантаження, кН/м |
|
Постійне |
|
|
|
1 |
Залізобетонна плита
|
2 |
1,1 |
2,2 |
2 |
Підлога
|
1,1 |
1,3 |
1,43 |
|
Всього постійне |
|
|
|
|
Тимчасове |
|
|
|
3 |
Корисне
навантаження
|
|
1,3 |
|
Повне
розрахункове навантаження на 1 м
плити з
урахуванням коефіцієнта надійності
за призначенням
:
кН/м.
5.4. Визначення згинальних моментів
Розрахункові зусилля з урахуванням їх перерозподілу внаслідок пластичних деформацій бетону визначаються таким чином:
– у крайніх прольотах
кН∙м;
– на опорах В (перші проміжні опори)
кН∙м;
– у середніх прольотах
кН∙м;
– на середніх
опорах
кН∙м.
Епюра згинальних моментів у плиті наведена на рис.7 .
Поперечні
сили
по гранях опор не визначають, тому що
завжди виконується умова міцності.
5.5. Визначення товщини плити
Товщину плити, попередньо прийняту для визначення її ваги, уточнюємо з урахуванням дії найбільшого згинального моменту у прольоті
кН∙м.
Робоча висота перерізу визначається за формулою
,
де
кН∙см – найбільший згинальний момент
у прольоті плити;
см
– розрахункова ширина плити.
Для
визначення табличного коефіцієнта
необхідно знайти відносну висоту
стиснутої зони бетону, яка обчислюється
за формулою
,
де
МПа –
розрахунковий опір бетону стиску (для
класу В25);
МПа
– розрахунковий опір арматури розтягу
(для класу А400С);
–коефіцієнт
умови роботи бетону.
Оптимальний
процент армування для плит, опертих по
чотирьох сторонах, складає
;
приймаємо
.
Таким чином,
.
Використовуючи
таблицю коефіцієнтів для розрахунків
згинальних елементів, армованих
одиночною арматурою, за величиною
знаходимо відповідний йому коефіцієнт
за табл. 2 додатка.
Необхідна робоча висота перерізу плити
см.
Повна товщина плити
см,
де
мм
см – діаметр
стержнів робочої арматури;
см
– мінімальний захисний шар бетону.
Призначаємо
повну товщину плити з кратністю 1 см.
Приймаємо
см (рис. 8).

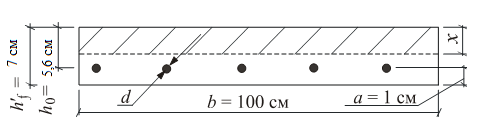

Рис.8 Поперечний переріз плити
Уточнюємо робочу висоту перерізу:
см.
5.6. Визначення площі поздовжньої робочої арматури
Для
сприйняття згинальних моментів у
розтягнутих зонах встановлюються
плоскі зварні сітки з поперечною робочою
арматурою класу А400С,
із розрахунковим
опором
МПа.
Підбір типів сіток за площею робочої арматури проводимо за табл. 5 додатка. Результати підбору зведені до табл. 7, розміщення сіток див. рис. 9.
Таблиця
7
