Аппаратно-студийные блоки
В состав каждого АСБ входят студия и студийная аппаратная. Иногда при студии оборудуют две аппаратные — АЗ и АВ. В АЗ чаще используют многодорожечные магнитофоны. Это позволяет раздельно записывать партии отдельных инструментов или групп инструментов, а потом объединять ("сводить") фонограммы, вводя при этом в каждый тракт свои преобразования сигналов и регулируя соотношения "звучностей" инструментов и групп инструментов. Подчас звучание голосов солистов записывают позже, но синхронно со звучанием аккомпанирующего ансамбля.
Рис. 20.2. Пример планировки и расположения оборудованиям
Асб радиодома
Чтобы создать звукорежиссеру или режиссеру, ведущему передачу, более спокойную обстановку для работы, аппаратную иногда разделяют на две части — режиссерскую и техническую (рис.20.2). Студия 1 связана с режиссерской 2, а она в свою очередь с технической аппаратной 3 звуконепроницаемым окном 4.В режиссерской размещают пульт звукорежиссера 5, контрольные громкоговорящие агрегаты 6, стойки 7 и 8 звуковых эффектов и управляющей ЭВМ. В технической располагают магнитофоны 9, стойки коммутации и измерений 10 и 11, щиток питания 12. Для улучшения звукоизоляции студия связана с аппаратной и другими помещениями через тамбур 13. Студии могут иметь отдельные кабины для исполнителей 14.
Оборудование студий
Студии в зависимости от назначения и числа исполнителей различаются размерами, временем реверберации и формой частотной характеристики времени стандартной реверберации.
Основным вещательным оборудованием студий являются микрофоны, пульт диктора, контрольные громкоговорящие агрегаты. Последние позволяют исполнителям прослушать только что сделанную запись и при необходимости изменить характер исполнения.
Устанавливаемые в студии микрофоны М связаны гибким экранированным кабелем с микрофонными розетками 15 (см. рис. 20.2). Микрофонные цепи от розеток до пульта звукорежиссера проложены в стальных трубах. Они защищают микрофонные цепи от магнитных полей, создаваемых осветительной системой студии.
Пульт диктора представляет собой стол, на котором находятся два микрофона, кнопки включения микрофона и дистанционного включения магнитофона, сигнальные лампы, телефонный аппарат с оптическим вызывным сигналом. Диктор может связаться с аппаратной, отделом выпуска, редакцией, некоторыми другими службами.
Блок диктора тр-301

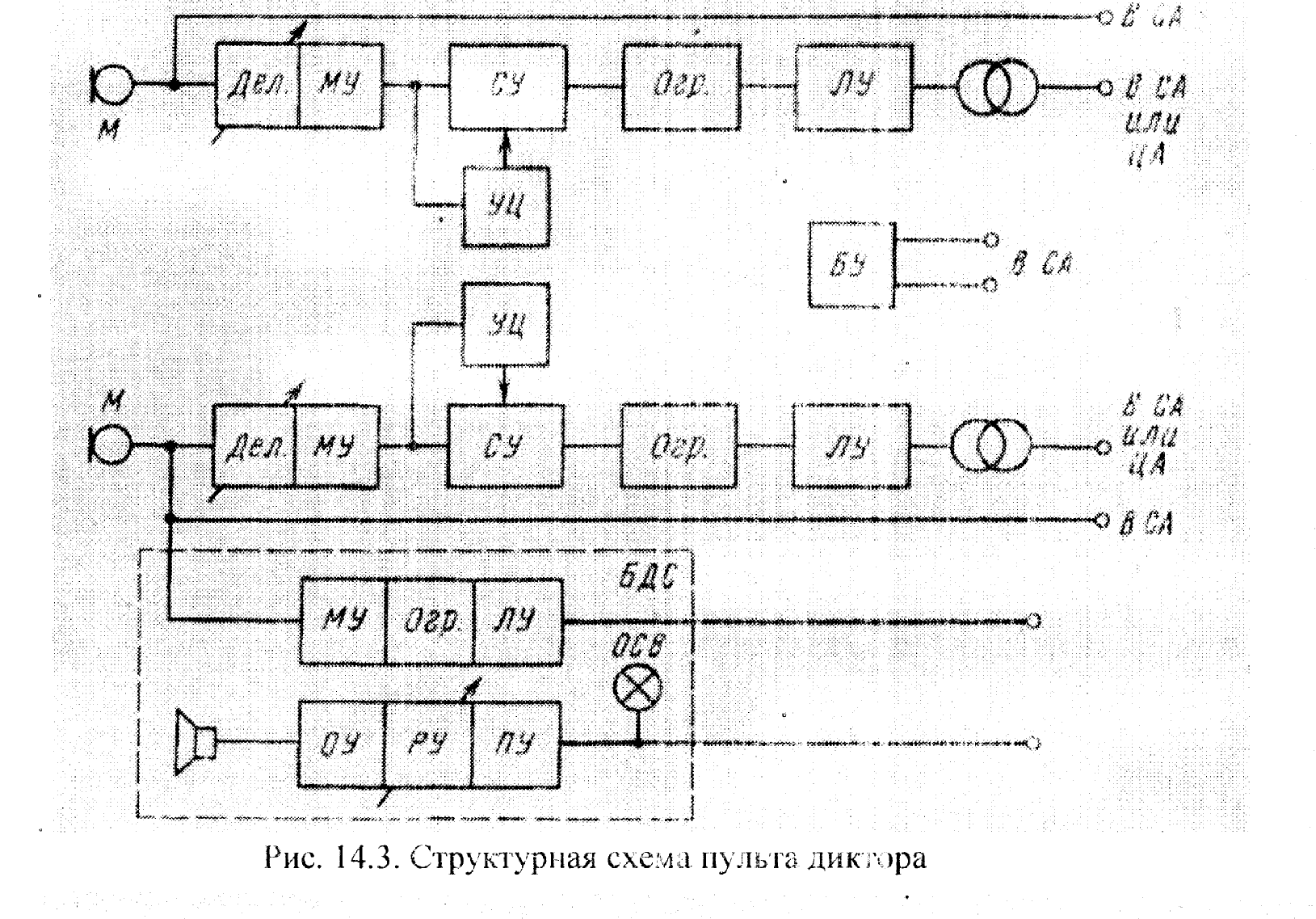

Рис.20.3. Структурная схема пульта диктора
Современные пульты диктора приобрели достаточно сложную структуру (рис. 20.3). Для уменьшения влияния магнитных полей внешних источников на микрофонный кабель, идущий в СА, уровни сигнала увеличены с помощью микрофонного усилителя МУ. встроенного в пульт. Ступенчатый делитель напряжения Дел, на входе пульта компенсирует различную чувствительность микрофонов М. Для выхода на ЦА в обход СА предназначен линейный усилитель ЛУ. Во избежание чрезмерных уровней сигнала, подаваемых с пульта в тракт, служит ограничитель максимальных уровней Огр. Интенсивности звука голосов дикторов и различных выступающих неодинаковы. Для выравнивания уровней в пульт встраивают стабилизатор среднего уровня СУ. Это — особый автоматический регулятор, усиление которого устанавливается в режиме " Репетиция", когда диктор в течение 5...6 с произносит несколько слов. При этом управляющая цепь УЦ автоматического регулятора "запоминает" уровень сигнала и соответствующим образом регулирует усиление СУ. Затем, после нажатия кнопки "Микрофон включен" установленный средний уровень поддерживается регулятором неизменным. Номинальный уровень на выходе пульта довольно высок. Он составляет +6 дБ (напряжение1,55 В). Итак, современный пульт диктора включает в себя большинство звеньев микрофонного тракта пульта звукорежиссера.
Диктор поддерживает двустороннюю телефонную связи с СЛ, ЦЛ, отделом выпуска, редакциями с помощью блока дуплексной связи БДС. В качестве микрофона используется один из микрофонов пульта. Небольшой громкоговоритель, вмонтированный в пульт, получает ответный сигнал через предварительный (ПУ) и оконечный (ОУ) усилители. Громкость регулируется регулятором уровня РУ. Имеется оптический сигнал вызова ОСВ.
На стене студии установлены светящиеся сигнальные надписи: " Репетиция" , "Приготовиться", "Микрофон включен", а также бесшумные электрические часы с часовой, минутной и секундной стрелками.
