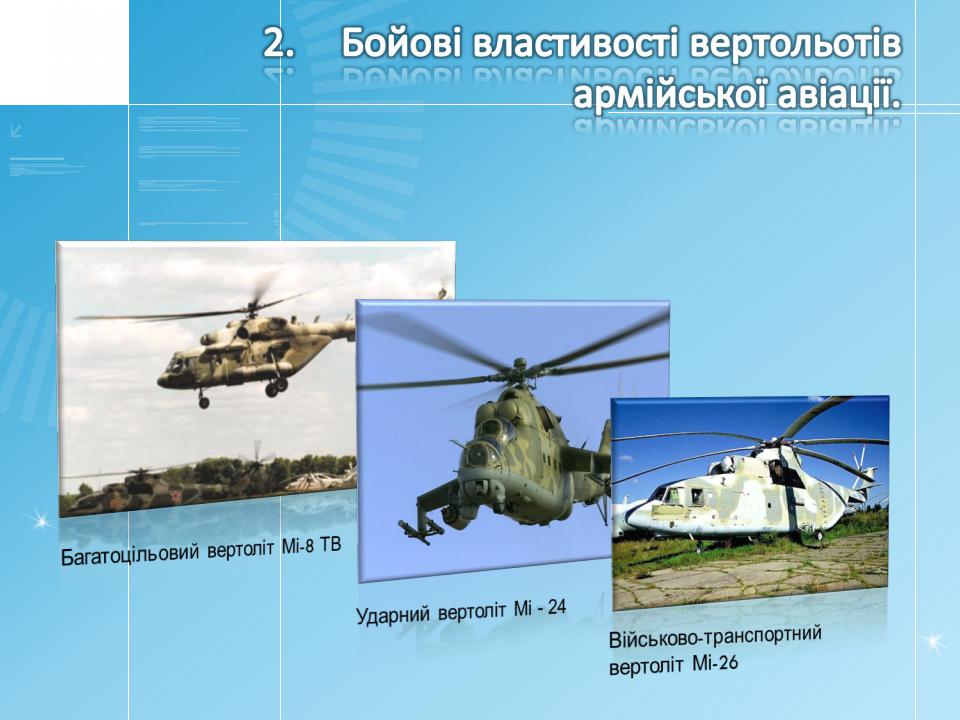

На озброєнні армійської авіації знаходяться вертольоти Мі-8, Мі-24, Мі-26 різних модифікацій.

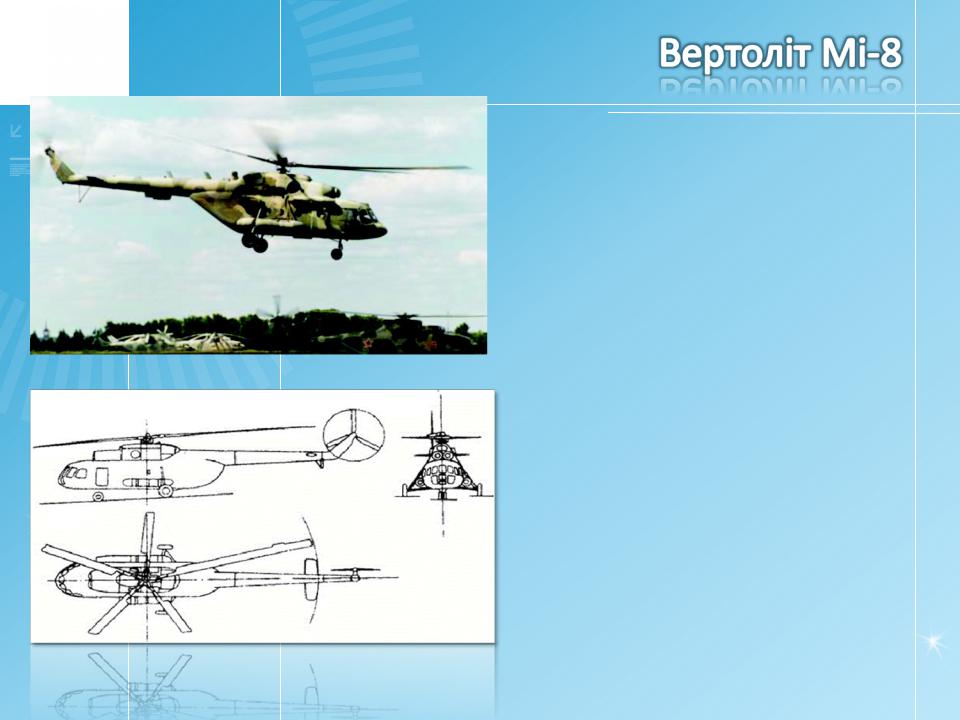

Вертоліт Мі-8 одногвинтової схеми з п'ятилопатним гвинтом, що несе, та три- лопатним рульовим гвинтом. Шасі триопорне, яке не складається, з самоорієнтуючою фіксованою в польоті передньої стойкою. Кабіна екіпажа броньована.

Силова установка складається з двох турбовальних двигунів ТВД ТВ-12-117А потужністю по 1500 л.с., які встановлені зверху фізеляжу.

Обладнання включає: УКХ радіостанції, зв'язкові КХ радіостанції, літаковий переговорний пристрій, чотириканальний автопілот для автоматичної стабілізації вертольота по тангажу, крену, курсу та висоті польоту. комплект приладів для забезпечення польотів в СМУ, вдень і вночі.

На деяких варіантах Мі-8 установлені станції інфрачервоних перешкод, екрани вихлопних пристроїв для подавлення теплового випромінювання двигунів, контейнери з удаваними цілями.

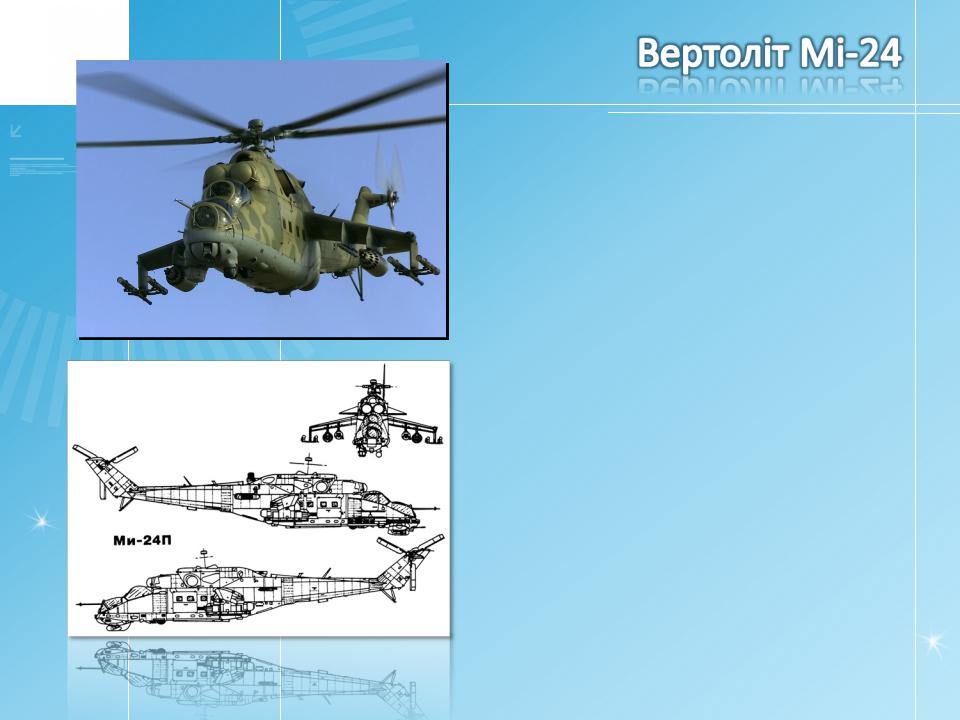

Вертоліт Мі-24 має класичну одногвинтову схему з хвостовим рульовим гвинтом. Несуча система це п'ятилопатний повітряний гвинт з шарнірним кріпленням лопатей. рульовий гвинт – трилопатний тягнучий з механічною зміною шага в польоті.

Кабіни екіпажа та вантажна - герметизовані.

Силова установка включає два маршові двигуни ТВ3-117В. Шасі складається за потоком, тристоякові має додаткову хвостову опору, яка не складається. Опора без колеса.

Обладнання Мі -24 включає: оптико- електронну (телевізійну для низьких рівней освітлення) обзорно-прицільну систему у правому та радіокомандну систему наведення ракет у лівому носових підфюзеляжних оптічниках, гарматний приціл, приймач попередження про радіолокаційне опромінювання, інфрачервону систему створення перешкод, систему розпізнавання дежпринадлежності, фотокінокулемет, контейнери з удаваними цілями.

До

комплекту

пілотажно-навігаційного



обладнання

входить

система

автоматичного керування польотом з автопілотом та інше обладнання.

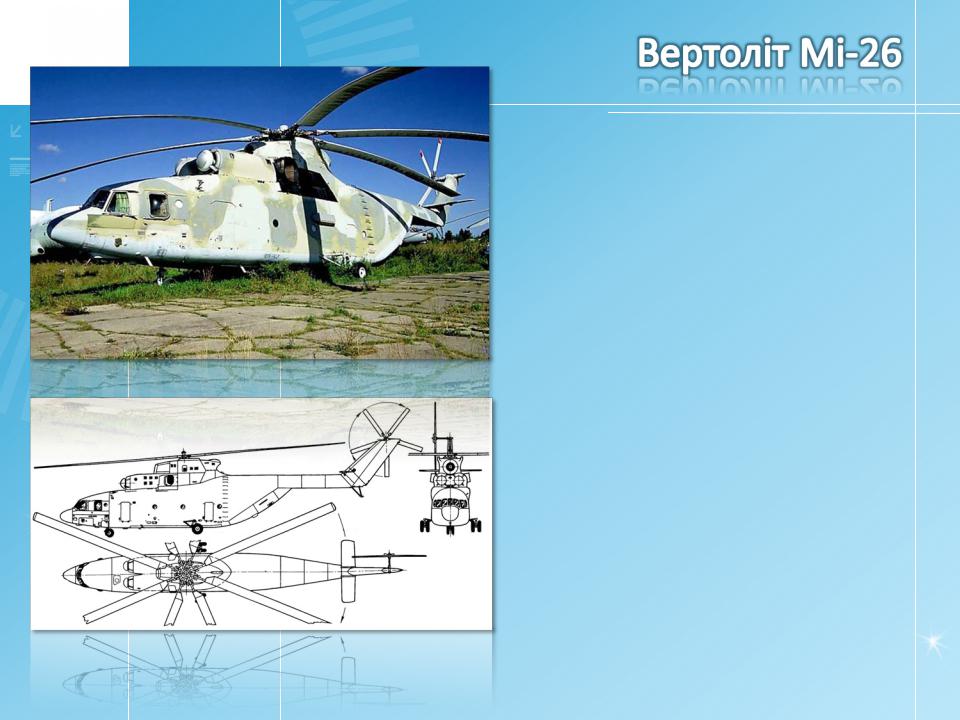

Вертоліт Мі-26 одногвинтової схеми з рульовим гвинтом, двома ГТД та три- опорним шасі, яке не складається. Конструкція виконана з алюмінієво-літієвих сплавів з широким застосуванням титанових сплавів та композиційних матеріалів.

Гвинт, що несе, восьмилопатний, а рульовий - п'ятилопатний.

Силова установка складається з двох турбовальних ГТД зі свободною турбіною Д-136.

Вертоліт обладнаний навігаційним комплексом для польотів вдень і вночі в ПМУ та СМУ.

На вертольоті розміщуються пристрої викидання удаваних теплових цілей, передавачі перешкод інфрачервоним пристроям, екрани для придушення теплового випромінювання.
