Ан-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

СИСТЕМА САС-4М – ОПИСАНИЕ И РАБОТА

1.ОПИСАНИЕ

Система аварийной, предупреждающей и уведомляющей сигнализации САС-4М является центральной системой сигнализации и предназначена для оповещения членов экипажа с помощью световых и звуковых сигналов об отказах, неисправностях и режимах работы систем и агрегатов самолета.

В систему САС-4М входят:

пять блоков аварийно-предупреждающих сигналов БАП-1М;

три блока уведомляющих сигналов БУ-1М;

два блока коммутации БК-7М;

два красных и два желтых центральных сигнальных огня (ЦСО);

кнопка "КОНТРОЛЬ".

Блоки установлены на стеллажах между шпангоутами № 7-8 по левому и правому бортам.

Система САС-4М принимает сигналы систем и агрегатов самолета в виде уровня напряжения 18-29,4 В постоянного тока и обеспечивает:

– формы сигналов в соответствии с табл. 1;











Таблица 1



















Форма сигналов



Вид сигналов











Светосигнализатор



ЦСО

Звуковой сигнал













Цвет

Режим работы

Цвет

Режим работы

















Аварийный

Красный

Постоянное

Красный

Проблесковый

Прерывистый





горение





зуммер

Предупреждающий

Желтый

Постоянное

Желтый

Проблесковый

То же





горение







Предупреждающий

Желтый

Постоянное

(расположен на



горение







верхнем пульте и на











приборной доске











пилотов)











Уведомляющий

Зеленый

Постоянное













31-51-00

Действительно: все

Стр. 1



Февр 20/04

Ан-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

ручное регулирование яркости светосигнализаторов, сигнальных табло, ЦСО, кнопок-табло, пультов управления индикации ПУИ-148 комплексной системы электронной индикации и сигнализации КСЭИС-148 (далее по тексту КСЭИС) с помощью резистора "Яркость";

включение и проблесковый режим красного ЦСО и появление зуммера в телефонах гарнитур при поступлении аварийного сигнала от самолетной системы при неработающей КСЭИС.

При работающей КСЭИС выдача зуммера блокируется, аварийный сигнал сопровождается речевым сообщением или тональным сигналом, формируется КСЭИС;

включение в проблесковый режим желтого ЦСО при поступлении предупреждающего сигнала от самолетной системы;

выдачу команды на подавление сигнала сильного привлекающего действия в КСЭИС при нажатии на соответствующую лампу-кнопку ЦСО и отключение ЦСО;

автоматическое блокирование включения желтых ЦСО на время работы красных ЦСО при одновременном срабатывании аварийной и предупреждающей сигнализации;

централизованный контроль работоспособности блоков, светосигнализаторов и ЦСО с помощью кнопки "Контроль".

Основные данные



Напряжение питания …………………………..

27 В

Частота сигнала в проблесковом режиме .…

(2,6±0,5) Гц

Параметры сигнала типа ”зуммер”:



– частота тонального сигнала ………………..

(2000±400) Гц

– частота прерывания …………………………

(2,6±0,5) Гц

Размещение органов управления системы САС-4М показано на рис. 1.

Функциональное назначение органов управления и контроля САС приведено в табл. 1.

Органы управления и контроля

Назначение





Кнопки ”Контроль”

Проверка работоспособности системы САС-4М,



светосигнализаторов, светосигнальных табло систем



самолета

Красные лампы-кнопки ЦСО

Аварийная сигнализация отказов самолетных систем



отключение ЦСО

Резистор ”Яркость”

Регулирование яркости горения светосигнализаторов,



светосигнальных табло, ЦСО, кнопок-табло, пультов



ПУИ-148 системы КСЭИС





Электропитание система САС-4М получает от аварийных шин АВШ1 и АВШ2 левого и правого РУ 27 В.

31-51-00

Стр. 2

Действительно: все

Февр 20/04



Àí-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

2

1

3

1

2

3

.16273

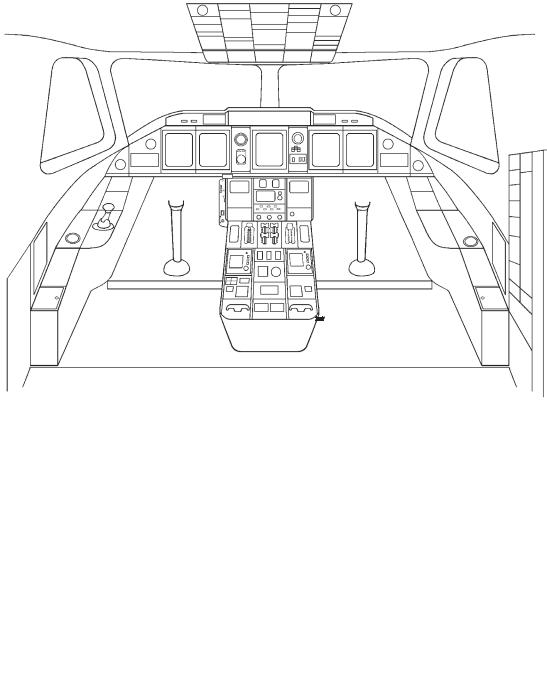

РАЗМЕЩЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ СИСТЕМЫ САС-4М Рис. 1

31-51-00

Действительно: âñå

Ñòð. 3/4



Ôåâð 20/04

Ан-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

2.РАБОТА

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ

При поступлении аварийного сигнала от какой-либо системы или агрегата блок БАП-1М включает соответствующий аварийный сигнализатор и одновременно выдает команду в блок БК-7М на включение красной лампы-кнопки ЦСО в проблесковом режиме и для формирования звукового сигнала для АВСА. При нажатии красной лампы-кнопки ЦСО в блок БАП-1М подается команда, которая прекращает выдачу сигнала в блок БК-7М на включение звукового сигнала и ЦСО.

При снятии сигнала от системы или агрегата соответствующий ему аварийный светосигнализатор гаснет.

ПРЕДУПРЕЖДАЮЩАЯ СИГНАЛИЗАЦИЯ

При поступлении предупреждающего сигнала от любой системы или агрегата блок БАП-1М включает соответствующий предупреждающий светосигналиатор и одновременно выдает команду в блок БК-7М на включение желтого ЦСО в проблесковый режим. При нажатии на желтую лампу-кнопку ЦСО в блок БАП-1М подается сигнал, отключающий ЦСО, после чего ЦСО готов к приему следующего сигнала.

При снятии сигнала от системы или агрегата соответствующий ему предупреждающий светосигнализатор гаснет.

При работе аварийного светосигнализатора и красной лампы-кнопки ЦСО в проблесковом режиме блок БАП-1М выдает сигнал в блок БК-7М на блокировку предупреждающих светосигнализаторов и желтой лампы-кнопки ЦСО. После нажатия (отключения) красного ЦСО предупреждающая сигнализация возобновляет свою работу.

УВЕДОМЛЯЮЩАЯ И ПРЕДУПРЕЖДАЮЩАЯ (БЕЗ ВЫХОДА НА ЦСО) СИГНАЛИЗАЦИЯ

При поступлении уведомляющего или предупреждающего (без выхода на ЦСО) сигналала какойлибо системы или агрегата блок БУ-1 включает соответствующий уведомляющий или предупреждающий светосигнализатор в режим постоянного горения.

При снятии сигнала от системы или агрегата соответствующий сигнализатор гаснет.

КОНТРОЛЬ СИГНАЛИЗАЦИИ

При нажатии на кнопку ”Контроль” напряжение 27 В поступает на контрольные входы блоков системы САС. При этом красные ЦСО должны работать в проблесковом режиме, в АВСА должен поступать звуковой сигнал (зуммер).

При включении КСЭИС зуммер САС должен отключиться и должен появиться тональный сигнал или речевое сообщение, формируемое КСЭИС.

31-51-00

Действительно: все

Стр. 5



Февр 20/04

Ан-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

При нажатом положении кнопки ”Контроль” и нажатии красной лампы-кнопки ЦСО она должна погаснуть.

При нажатом положении кнопки ”Контроль” и отключенной красной лампе-кнопке ЦСО желтая лампа-кнопка ЦСО должна работать в проблесковом режиме.

При нажатом положении кнопки ”Контроль” и нажатии желтой лампы-кнопки ЦСО она должна погаснуть.

При нажатом положении кнопки ”Контроль” и вращении резистора ”Яркость” яркость ЦСО, светосигнализаторов, светосигнальных табло, кнопок-табло должна меняться.

При отпускании ”Контроль” все горевшие ранее светосигнализаторы должны погаснуть.

31-51-00

Стр. 6

Действительно: все

Февр 20/04



Ан-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

СИГНАЛИЗАЦИЯ В ТРАНСПОРТНОЙ КАБИНЕ – ОПИСАНИЕ И РАБОТА

На самолете над каждым блоком кресел установлены щитки пассажира: ЩП148-2 – на два пассажира и ЩП148-3 – на три пассажира.

На щитке пассажира находятся кнопки-табло с изображением бортпроводника для вызова бортпроводника, кнопки-табло с изображением светильника – для включения индивидуального освещения, кнопка-табло сброса вызова ПИ-4, ПИ-5 с обозначением ряда и места, информационные табло с пиктограммами "НЕ КУРИТЬ" и "ЗАСТЕГНУТЬ РЕМНИ" – для оповещения пассажиров.

Индикаторы вызова ИВ-1, ИВ-1В и информационные табло с пиктограммами "НЕ КУРИТЬ", "ЗАСТЕГНУТЬ РЕМНИ" установлены у обоих бортпроводников.

В туалетах на информационных панелях ПИ-3, ПИ-3В находятся пиктограммы "ВЕРНИСЬ В САЛОН" и лампы-кнопки вызова бортпроводника.

Предусмотрено раздельное включение пиктограмм "НЕ КУРИТЬ" и "ЗАСТЕГНУТЬ РЕМНИ", "ВЕРНИСЬ В САЛОН".

При включении выключателя "Не курить" загораются пиктограммы на всех щитках пассажира и на информационных табло у двух бортпроводников.

При включении выключателя "Застегнуть ремни" загораются пиктограммы на всех щитках пассажира, на информационных табло у двух бортпроводников и пиктограммы "ВЕРНИСЬ В САЛОН" в обоих туалетах.

На рис. 1 показаны органы управления светосигнальным оборудованием в кабине экипажа, на рис. 2 – щитки пассажира ЩП-2 и ЩП-3, на рис. 3 – индикаторы вызова ИВ-1, ИВ-1В, на рис. 4 – панели информационные ПИ-3, ПИ-3В, на рис. 5 – информационные табло с пиктограммами "НЕ КУРИТЬ", "ЗАСТЕГНУТЬ РЕМНИ".

Со щитка пассажира можно вызвать бортпроводника, нажав на кнопку-табло с изображением бортпроводника, при этом кнопка-табло должна загореться. На обоих пультах ПВО-9 и ПВО-10 на щитке "Вызов" загорается светосигнализатор "САЛОН" "1" или "2" в зависимости от того, из какого салона поступил вызов, из динамиков пультов вызова и освещения звучит сигнал вызова, на индикаторах вызова ИВ-1, ИВ-1В загорается индикатор ряда и места, на щитке пассажира загорается кнопка-табло сброса вызова ПИ-4, если вызов поступил со щитка ЩП-2, или кнопка-табло ПИ-5, если вызов поступил с ЩП-3.

Отключение звукового сигнала производится лампой-кнопкой "Вызов принят" на одном из пультов вызова и освещения, при этом звуковой сигнал отключается на обоих пультах ПВО-9 и ПВО-10.

31-52-00

Действительно: все

Стр. 1



Февр 20/04

Ан-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

Отключение вызова бортпроводника производится повторным нажатием кнопки-табло с изображением бортпроводника или кнопки-табло сброса вызова ПИ-4 (ПИ-5) на щитке пассажира.

При вызове бортпроводника из туалета лампа-кнопка должна загореться. На обоих пультах ПВО-9 и ПВО-10 на щитке "Вызов" загорается светосигнализатор "ТУАЛЕТ" "1" или "2" в зависимости от того, из какого туалета поступил вызов, из динамиков пультов вызова и освещения звучит сигнал вызова, на индикаторах вызова ИВ-1, ИВ-1В загорается индикатор "WC".

Отключение звукового сигнала производится лампой-кнопкой "Вызов принят" на одном из пультов ПВО-9 или ПВО-10, при этом звуковой сигнал отключается на обоих пультах.

Отключение вызова бортпроводника производится повторным нажатием лампы-кнопки в туалете.

Электропитание щитков пассажира осуществляется от основной шины Ш1 левого РУ 27 В и основной шины Ш2 правого РУ 27 В.

Электропитание информационных табло с пиктограммами "НЕ КУРИТЬ", "ЗАСТЕГНУТЬ РЕМНИ" осуществляется от аварийной шины АВШ1 левого РУ 27 В.

На стенке переднего туалета, на перегородках на шпангоуте № 11 по левому и правому бортам и около заднего туалета, на перегородках на шпангоуте № 34 по левому и правому бортам установлены информационные светосигнальные табло ТС-Т (см. рис. 6) с пиктограммой: красного цвета – "ТУАЛЕТ ЗАНЯТ", зеленого цвета – "ТУАЛЕТ СВОБОДЕН".

Микропереключатель включения пиктограммы установлен над дверью туалета.

Электропитание осуществляется от основной шины Ш2 правого ЦРУ 27 В.

31-52-00

Стр. 2

Действительно: все

Февр 20/04



Àí-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

1

1

16376

ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЯ СВЕТОСИГНАЛЬНЫМ ОБОРУДОВАНИЕМ Рис. 1

31-52-00

Действительно: âñå

Ñòð. 3/4



Ôåâð 20/04

Àí-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

Кнопка-табло сброса вызова

Кнопка-табло вызова

с обозначением ряда и места

бортрповодника

Щиток пассажира ЩП-2

Насадок индивидуальной вентиляции

Динамик

Индивидуальный светильник

Щиток пассажира ЩП-3

ЩИТКИ ПАССАЖИРА ЩП-2 , ЩП-3 Рис. 2

Кнопка-табло включения индивидуального освещения

Пиктограмма “Застегнуть ремни”

Пиктограмма “Не курить”

Кислородная маска

16482

31-52-00

Действительно: âñå

Ñòð. 5/6



Ôåâð 20/04

Àí-148-100

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

Индикатор вызова ИВ-1

Индикатор вызова ИВ-1В

16484

ИНДИКАТОРЫ ВЫЗОВА ИВ-1,ИВ-1В Рис. 3

31-52-00

Действительно: âñå

Ñòð. 7/8



Ôåâð 20/04
