6.3.4. Вплив сферичності Землі на напруженість поля високопіднятих антен
Вплив сферичності Землі на поширення радіохвиль необхідно враховувати при умові r>0,2r0.
Проведемо до поверхні Землі дотичну в точці С (рис. 6.9). Розмістимо в точках А і В на висотах h1 й h2 над дотичною випромінювальну та приймальну антени. З рисунка випливає, що формули (6.31) і (6.33) придатні для розрахунку напруженості електричного поля в точці В лише в тому випадку, якщо висоти підвісу антен будуть відлічуватися від дотичної й складати величини
,
(6.34)
які
звуться зведеними висотами. У
співвідношеннях (6.14)
і
– поправки до зведених висот. Їхнє
введення обумовлене сферичністю Землі.
Значення цих поправок можуть бути
знайдені таким чином. Спочатку
встановлюються залежності відстанейA1C
і CB1
від величин
та
відповідно. Повторюючи процедуру
отримання формули (6.24), дістанемо
співвідношення:
. (6.35)
Після цього ці самі відрізки визначаються в залежності від висот підвісу антен h1 й h2. Спрощення, які при цьому використовуються, обумовлені малою величиною геоцентричного кута АОВ. При цьому в першому наближенні можна використати схему взаємного розташування антен над земною поверхнею, аналогічну зображеній на рис. 6.6. З цієї схеми випливають співвідношення
,

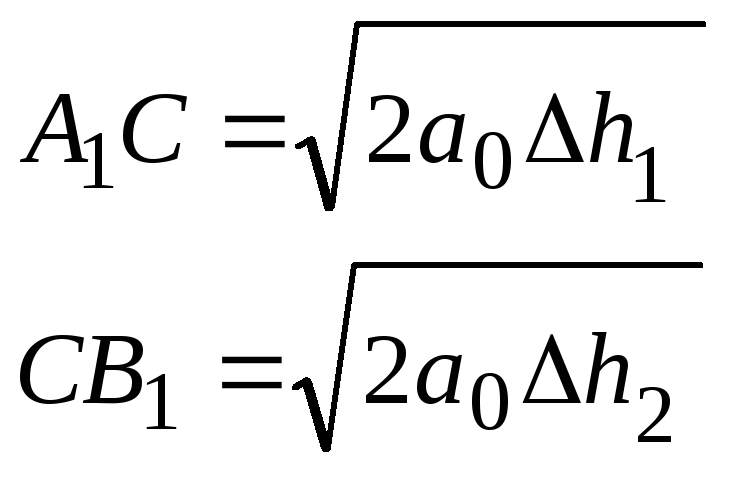

на підставі яких визначаються відстані A1C і CB1:
. (6.36)
Рис. 6.9
Прирівнюючи праві частини (6.35) і (6.36), встановлюємо, що величини поправок до зведених висот визначаються формулами:
. (6.37)
Підставляючи
значення h
(6.37) у співвідношення (6.34), визначаємо
зведені висоти
і
,
що використовуються в формулі (6.33)
замість реальних висот
і
.
Для
того, щоб використати загальну
інтерференційну формулу (6.31), треба в
множнику ослаблення (6.29) різницю ходу
променів r
і коефіцієнт відбиття R
виразити як функції зведених висот
й
.
Відповідно до формули (6.32) різниця ходу
променів
. (6.38)
Залежність
R
від
і
пояснюється прямолінійним характером
поширення падаючої та відбитої хвиль
(рис. 6.10).

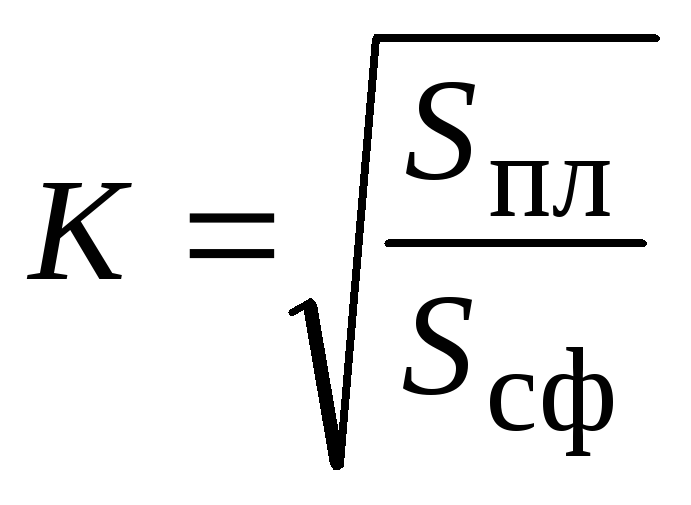

Припустимо, що при плоскій земній поверхні промені, які спрямовані вбік точки В, відбиваються від точок M1 й N1 (суцільні лінії). При сферичній поверхні відбиття відбуваються від точок M2 й N2 (пунктирні лінії). У другому випадку розбіжність відбитих променів значно більша, ніж у першому. Тому площа перерізу Sсф тілесного кута поміж променями, які створюються при відбитті від сферичної поверхні, буде більшою, ніж площа перетину Sпл тілесного кута, що створюється при відбитті від плоскої поверхні. У зв‘язку з цим густина потоку енергії радіохвилі в точці В при відбитті від сферичної поверхні буде меншою за густину потоку енергії, відбитої від плоскої поверхні. Отже, у випадку, що розглядається, коефіцієнт відбиття радіохвилі за напруженістю поля знижується у К разів, де
. (6.39)
Рис. 6.10
Параметр К називається коефіцієнтом розбіжності.
Проектуючи велику й малу осі еліптичних зон, що є суттєвими при відбитті та містять точки M1 і N1, M2 і N2, на нормаль до осі СВ, після громіздких перетворень та ряду припущень співвідношення (6.39) можна подати як розрахункову формулу
. (6.40)
Модуль коефіцієнта відбиття від сферичної поверхні визначається з урахуванням формули (6.40) співвідношенням
. (6.41)
Модуль (6.29) і фаза (6.30) множника ослаблення хвилі, які характеризують інтерференційні ефекти (3.28) і (6.31) у точці спостереження з урахуванням сферичності Землі, тепер визначаються співвідношеннями, що враховують r (6.28), Rсф (6.41) і K (6.40):
, (6.42)
.
(6.43)
Співвідношення (6.42) і (6.43) можуть використовуватися при розрахунках радіотрас довжиною r r0, тобто в освітленій зоні.
