6.4.5. Загальні відомості про відбиття й розсіювання хвиль на неоднорідностях тропосфери
Як вже відмічалося, в тропосфері існують локальні рухомі області, абсолютна діелектрична проникність r яких відрізняється від проникності суміжних областей на малу величину r. Тропосферні неоднорідності, показники яких змінюються в залежності від висоти h (табл. 6.3, рис. 6.13), є причиною появи розсіяного електромагнітного поля. Розсіювання – це процес утворення вторинного електромагнітного поля, що поширюється в напрямах, відмінних від напряму поширення первинного поля. Відбиття – це окремий випадок розсіяного поля, що виникає при наявності неоднорідності з різким перепадом діелектричної проникності і з геометричними розмірами, що значно більші, ніж розміри областей, які є суттєвими при поширенні радіохвиль. Фронти прямої та відбитої хвиль перетинаються.
Електромагнітне поле, що утворюється під час розсіювання радіохвиль, має багатопроменевий характер, бо в розсіюванні беруть участь різні ділянки локальної неоднорідності і в точку спостереження приходять декілька вторинних радіохвиль.
Розрізняють некогерентне й когерентне розсіювання. При некогерентному розсіюванні різниця фаз променів, що складаються в точці прийому, залежить від часу за випадковим законом. Тому в цьому випадку складаються енергії радіохвиль, а потужність результуючого поля дорівнює сумі потужностей окремих радіохвиль. При когерентному розсіюванні різниця фаз окремих складових поля змінюється за детермінованим законом. Тому складання окремих променів здійснюється з урахуванням фазових співвідношень і результуюче поле матиме інтерференційний характер.
Внаслідок
розсіювання радіохвиль на неоднорідностях
спостерігається їхнє дальнє тропосферне
поширення (ДТП). Область тропосфери, яка
бере участь у формуванні розсіяного
поля, називається ефективним розсіючим
об'ємом
.
На лініях ДТП пункт прийому радіохвиль
завжди розташовується за лінією
горизонту. При цьому нижня межа
тропосферної неоднорідності, що бере
участь в утворенні розсіяного поля,
створюється площинами, дотичними до
земної поверхні в точках А
і В,
в яких розміщені передавальна та

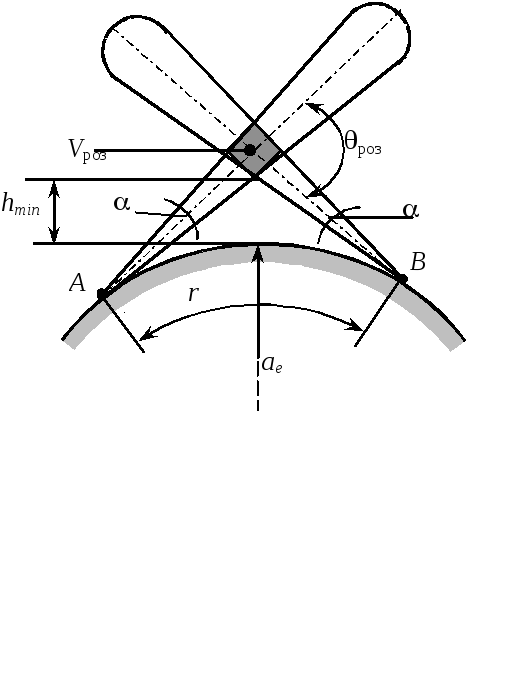

приймальна антени (рис. 6.15. Діаграми
спрямованості антен орієнтують вздовж
дотичної до земної поверхні. Перетин
діаграм визначає розсіювальний об'єм
.
Мінімальна висота розташування нижньої
межі розсіювального об'єму визначається
як
.
Рис.
6.15
= 0,6 - 5 км. Лінійні роз-міри розсіювально-го
об'єму пропор-ційні ширині діа-грами
спрямова-ності
і розрахо-вуються за форму-лою
,
де
– кут розсіювання, освітлений перетином
осей діаграм спрямованості антен (рис.
6.15). За зазначених умов
= 1,3 - 4 град. Тому об'єм
витягується вздовж траси ДТП.
При
ДТП в область тіні потрапляє дуже мала
частка енергії, що випромінюється
передавальною антеною. Чимала частина
енергії проникає крізь товщу атмосфери
й безповоротно втрачається. Рівень
сигналу в точці прийому тим більший,
чим більша величина зміни діелектричної
проникності r
й кут розсіювання
.
И

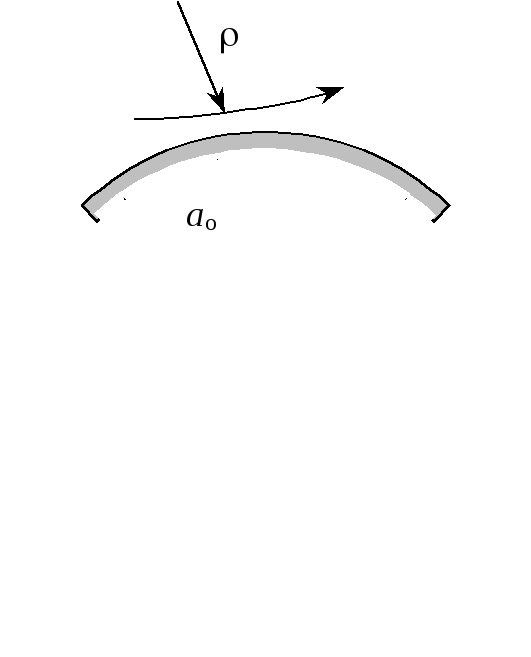

ТТаблиця 6.3. Види тропосферної рефракції та основні показники
Вид тропо- сферної Рефракції |
|
, м |
ае, м |
|
Дійсна траєкторія |
Еквівалентна траєкторія |
|
> 0 |
< 0 |
< ao |
< 1 |
|
|
Відсутність рефракції |
0 |
|
ao=6,37 ×106 |
1 |
|
|
Продовження табл. 6.3
Позитивна: знижена нормальна підвищена |
< 0 -(0¸0,04) 0,04 -(0,04¸0,157) |
> 0
2,5×107 (25¸6,37) ×106 |
< ao (6,37¸8,5) ×106 8,5×106
8,5×106¸ |
> 1 1 ¸ 4/3 4/3
4/3
¸
|
|
|
Критична |
-0,157 |
6,37 ×106 |
|
|
|
|
Надрефракція |
< -0,157 |
< 6,37 ×106 |
< 0 |
< 0 |
|
|
