Результаты расчета адиабатического тепловыделения бетона

Таблица 21

Изотермический режим при 20 °С

Адиабатический режим

τ, сут.

q, кДж/кг

qmax, кДж/кг

А20

Q, кДж/м3

tад-to, °С

ft

Аt

τад, сут.

Q, кДж/м3

3

267,5

58850

24,0

3,07

2,62

0,59

58850

7

303,9

66858

27,3

3,49

2,98

0,75

66858

28

352,7

440

0,853

77594

31,7

4,11

3,5

1,15

77594

90

383,5

84370

34,4

4,51

3,85

1,76

84370

180

409,7

90134

36,8

4,88

4,16

3,24

90134

360

429,8

94556

38,6

5,17

4,41

9,56

94556

4. Рассчитаем бетонный массив в виде свободно стоящей стенки толщиной δ=5, высотой h=10 и длиной l=25 м.

5. Для прямоугольных тел характеристика формы рассчитывается по формуле:

где S – площадь поверхности теплообмена; V – объем остывающего массива; P – суммарная длина ребер внутри поверхности теплообмена. При определении Ф учитываются только те грани и ребра, через которые происходит теплообмен бетонного блока с окружающей средой.

Для параллепипедного блока, опирающегося одной гранью на бетонное основание, в теплообмене с воздухом участвуют 5 граней и 8 ребер.

Характеристика формы массива составляет Ф=0,0441 м–2.

6. Расчет температурного поля в бетонном массиве с учетом теплопотерь в окружающую среду производим в следующей последовательности:

1) задаемся размерами бетонного массива;

2) вычисляем характеристику формы по формуле :

3) вычисляем функцию остывания по формуле:

где k=λ/cγб – коэффициент температуропроводности

Для каждого из сроков твердения τад и для ряда точек по толщине стенки (по оси x), принимая для x значения: 0,125δ, 0, 25δ, 0,375δ и 0,5δ. С учетом того, что при x=0 и x=δ функция остывания u=0, а также того, что в силу симметрии граничных условий u одинакова для пар значений x, составляющих 0,125δ и 0,875δ, 0,25δ и 0,75δ, 0,375δ и 0,625δ, будем иметь 9 расчетных точек для построения графика θ=f(x) (рис. 15);

4) λ, коэффициент внутренней теплопроводности бетона принимаем в расчетах равным 1,5 Вт/(м·°С);

5) температуру поверхности бетона tn (при x=0 и x=δ), как и начальную температуру to, принимаем равной температуре наружного воздуха: tn=to=text;

6) перепад температуры внутри бетонного блока θ=ttn получаем из формулы uttад с учетом того, что tn=to.

Пример расчета,

θ = 0,3775*24,0 = 9,06 °С

Результаты расчета функции остывания u и температурного перепада θ в зависимости от времени τ и координаты x приведены в табл. 22.

Результаты расчета температурного перепада в массиве с Ф=0,0441 м–2

Таблица 22

τад, сут

Функция остывания u в точках с координатой x/δ

Температурный перепад θ, °С, при значениях x/δ

0,125

0,25

0,375

0,5

0,125

0,25

0,375

0,5

0,59

0,377523327

0,697572

0,911422

0,986516

9,06056

16,74173161

21,87413

23,67638

0,75

0,376136009

0,695009

0,908073

0,982891

10,26851

18,97373807

24,79038

26,83292

1,15

0,372689977

0,688641

0,899753

0,973886

11,81427

21,8299287

28,52218

30,87218

1,76

0,367495465

0,679043

0,887213

0,960312

12,64184

23,35908189

30,52011

33,03473

3,24

0,355191324

0,656308

0,857508

0,92816

13,07104

24,15213397

31,55628

34,15628

9,56

0,307118943

0,567482

0,741451

0,80254

11,85479

21,90479793

28,62

30,97806

6. Зависимости температурного перепада θ от времени и координат по данным табл. 22, показаны на рис. 14 и 15. Из приведенных графиков видно, что наибольшие значения θ наблюдаются при τ=9,56 сут. (кривая 5 на рис. 15).

7. Средняя по толщине температура в момент времени τ=3.24 сут. составляет:

tср=0,125(9.06+16.74+21.87+23.68+21.87+16.74+9.06)=21.46 °С.

8. Температурная деформация в вертикальном направлении в среднем равна

εttср=1,2∙105∙20.48=25.75∙105.

9. Рассчитаем предельно-допустимую деформацию εпред, для нашего бетона класса В35, для которого можно принять εпл+εпз=3∙105, Е=32,6 ГПа, а предел прочности при растяжении получить как Rр=(1/17)·35/0,78=2,64 МПа.

Тогда,

εпред=2,64/32600+3∙105=11,1∙105.

Ө, °С

τад, сутки

Рис.14 Изменение температурного перепада Ө в точках с координатой x/δ:

1 – 0,125; 2 – 0,25; 3 – 0,375; 4 – 0,5.

Ө, °С

x/δ

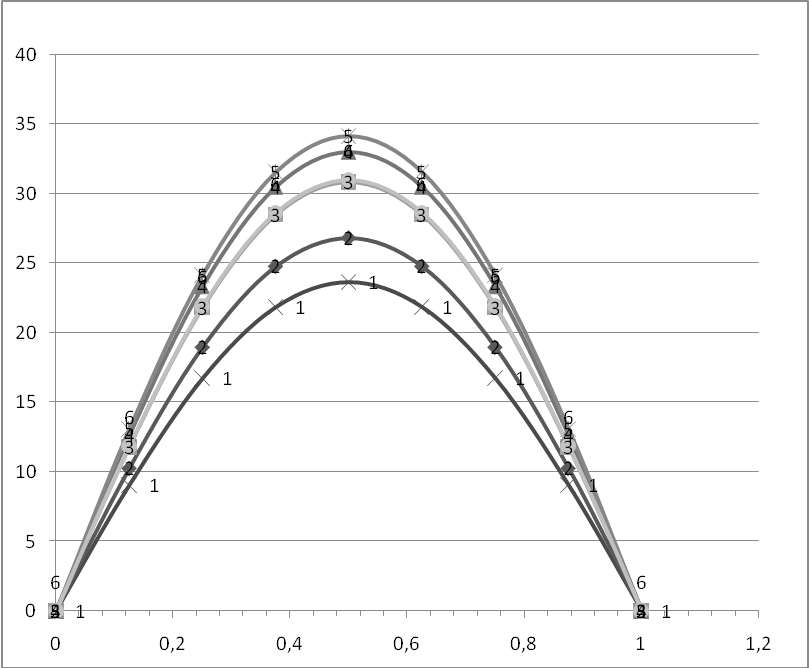

Рис.15 Распределение температурного перепада Ө по толщине стенки в моменты времени: 1 – 0,59; 2 – 0,75; 3 – 1,15; 4 – 1,76; 5 – 3,24; 6 – 9,56.

10. Поскольку εt>εпред необходимо бетонирование стенки вести блоками небольших размеров. Разрезаем стенку по длине на 20 секций по 1,25 м. Бетонирование секций производим слоями толщиной не более 2,5 м. Таким образом, размеры блоков бетонирования составляют δ=1,25 м, h=2,5 м и l=5 м.

Характеристика формы блока составляет:

11. Результаты повторного расчета приведены в табл. 23

Таблица 23 Температурный перепад в блоках бетонирования с Ф=0.72 м–2

τад, сут

Функция остывания u в точках с координатой x/δ

Температурный перепад θ, °С, при значениях x/δ

0,125

0,25

0,375

0,5

0,125

0,25

0,375

0,5

0,59

0,306605953

0,566534

0,740212

0,8012

7,358543

13,59681431

17,76509

19,2288

0,75

0,288719706

0,533484

0,697031

0,754461

7,882048

14,56412559

19,02895

20,59678

1,15

0,248436862

0,459051

0,59978

0,649197

7,875449

14,55193141

19,01301

20,57954

1,76

0,197557689

0,365039

0,476946

0,516243

6,795985

12,557342

16,40696

17,75876

3,24

0,113300151

0,209351

0,273531

0,296068

4,169446

7,704130849

10,06593

10,89529

9,56

0,010546693

0,019488

0,025462

0,02756

0,407102

0,75222706

0,982832

1,06381

12. Зависимости температурного перепада θ от времени и координат по данным табл. 23, показаны на рис. 16 и 17. Из приведенных графиков видно, что наибольшие значения θ наблюдаются при τ=0.75 сут. (кривая 2 на рис. 17).

Ө, °С

τад,сутки

Рис.16 Изменение температурного перепада Ө в точках с координатой x/δ:

1 – 0,125; 2 – 0,25; 3 – 0,375; 4 – 0,5.

Ө, °С

x/δ

Рис.17 Распределение температурного перепада Ө по толщине стенки в моменты времени: 1 – 0,59; 2 – 0,75; 3 – 1,15; 4 – 1,76; 5 – 3,24; 6 – 9,56.

13. Средняя по толщине температура в момент времени τ=0.75 сут. составляет:

tср=0,125(7,88+14,56+19,03+20,6+19.03+14.56+7.88)=6.45 °С.

14. Температурная деформация в вертикальном направлении в среднем равна

εttср=1,2∙105∙10,6=7.74∙105,

что меньше предельно-допустимой деформации εпред=11,1∙105, полученной в п. 9.
