R 5

R 10

R 20

R 40

Номер кращого числа

E 3

E 6

E 12

E 24

Номер кращого числа

1.00

1.60

2.50

4.00

6.30

10.00

1.00

1.25

1.60

2.00

2.50

3.15

4.00

5.00

6.30

8.00

10.00

1.00

1.12

1.25

1.40

1.60

1.80

2.00

2.24

2.50

2.80

3.15

3.55

4.00

4.50

5.00

5.60

6.30

7.10

8.00

9.00

10.00

1.00

1.06

1.12

1.18

1.25

1.32

1.40

1.50

1.60

1.70

1.80

1.90

2.00

2.12

2.24

2.36

2.50

2.65

2.80

3.00

3.15

3.35

3.55

3.75

4.00

4.25

4.50

4.75

5.00

5.30

5.60

6.00

6.30

6.70

7.10

7.50

8.00

8.50

9.00

9.50

10.00

Ряди кращих чисел

(Ряды предпочтительных чисел)

1.0

2.2

4.7

10.0

1.0

1.5

2.2

3.3

4.7

6.8

10.0

1.0

1.2

1.5

1.8

2.2

2.7

3.3

3.9

4.7

5.6

6.8

8.2

10.0

1.0

1.1

1.2

1.3

1.5

1.6

1.8

2.0

2.2

2.4

2.7

3.0

3.3

3.6

3.9

4.3

4.7

5.1

5.6

6.2

6.8

7.5

8.2

9.1

10.0

1. Розрахунок частоти зрізу rc фільтра нижніх частот (рис. 1.1)

Варіант	1	2	3	4	5	6	7	8	9	10
, Гц	100	400	1000	4000	625	200	600	2000	8000	1200
, кОм	20	47	51	33	1,3	43	82	56	62	2,7

Варіант	11	12	13	14	15	16	17	18	19	20
, Гц	300	500	1300	3000	1400	360	750	2200	7600	1800
, кОм	2	4,7	5,1	3,3	0,82	2.2	8,2	5,6	6,2	6,8

Варіант	21	22	23	24	25	26	27	28	29	30
, кГц	10,5	40	100,8	400	62,5	20	60	200	800	120
, кОм	200	470	510	330	130	470	910	560	620	27

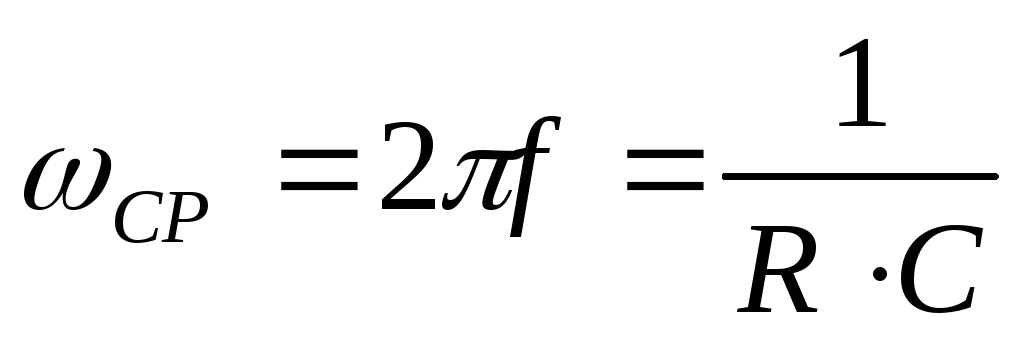

здійснюється за формулою:

. Обчислити номінал ємності С для частоти f і опору . Вибрати номінал ємності з ряду 24 і визначити частоту зрізу для заданого опору R і обраної ємності С. Розрахувати абсолютну та відносну похибки розрахункової частоти та реальної.

Р Uвих c Uвx k(f) r ис. 1.1. - фільтр нижніх частот і його амплітудно-частотна характеристика

2. Розрахунок частоти зрізу lr фільтра нижніх частот (рис. 1.2) здійснюється за формулою:

. Обчислити номінал опору R для частоти f і індуктивності L. Вибрати номінал опору з ряду 24 і визначити частоту зрізу для заданої індуктивності L і обраного опору R.Розрахувати абсолютну та відносну похибки між розрахунковою частотою та реальною.

Рис. 1.2. фільтр нижніх частот і його амплітудно-частотна характеристика

Варіант	1	2	3	4	5	6	7	8	9	10
, кГц	8	5,75	10	20	24	200	600	2000	8000	1200
, мГн	3,97	4,00	2,00	5,00	0,3	43	82	56	62	2,7

Варіант	11	12	13	14	15	16	17	18	19	20
, кГц	300	500	1300	3000	1400	360	750	2200	7600	1800
, мГн	2	4,7	5,1	3,3	0,82	2.2	8,2	5,6	6,2	6,8

Варіант	21	22	23	24	25	26	27	28	29	30
, кГц	10,5	40	100,8	400	62,5	20	60	200	800	120
, мГн	200	470	510	330	130	470	910	560	620	27

3. При розрахунку подільника напруги, до якого прикладена напруга , а на виході потрібна напруга , значення величини опору R1 задано. Розрахувати опір R2 та вибрати ряду 24 кращих чисел і розрахувати нове значення напруги ..Розрахувати абсолютну та відносну похибки між потрібною напругою та реальною.

Варіант	1	2	3	4	5	6	7	8	9	10
, кОм	47	56	9,1	82	68	20	43	56	82	91
, В	12	14	16	24	27	1.5	2	2,5	5	7,5

Варіант	11	12	13	14	15	16	17	18	19	20
, кОм	300	500	1300	3000	1400	360	750	2200	7600	1800
, В	2	4,7	5,1	3,3	0,82	2.2	8,2	5,6	6,2	6,8

Варіант	21	22	23	24	25	26	27	28	29	30
, кОм	10,5	40	100,8	400	62,5	20	60	200	800	120
, В	20	4,7	5,1	3,3	18	7,5	9,1	5,6	6,2	2.7

4. При розрахунку подільника напруги, до якого прикладена напруга U1= 12 В отримані наступні значення величини опорів R1 і R2. Розрахувати напругу . Вибрати опори R2 з ряду 24 кращих чисел і розрахувати нове значення напруги /

Розрахувати абсолютну та відносну похибки потрібної напруги та реальної.

Варіант	1	2	3	4	5	6	7	8	9	10
, кОм	47	20	22	120	500	200	600	200	800	120
, кОм	7	2,5	8	45	970	41	80	58	60	2,9

Варіант	11	12	13	14	15	16	17	18	19	20
, кОм	30	50	130	300	140	36	75	220	760	180
, кОм	2	4,7	5,1	3,3	0,82	2.2	8,2	5,6	6,2	6,8

Варіант	21	22	23	24	25	26	27	28	29	30
, кОм	10,5	40	100,8	400	62,5	20	60	200	800	120
, кОм	200	470	510	330	130	470	910	560	620	27

5. Коефіцієнт передачі операційного підсилювача K визначається як відношення опору в зворотньому зв”язку R2 до опору в прямому зв”язку R1.Необхідно забезпечити К. Вибирати R2 з ряду Е24. Визначити абсолютну та відносну похибки К.

Варіант	1	2	3	4	5	6	7	8	9	10
К	1,2	1,5	1,8	2,45	5	2	6	20	8	12
, кОм	100	200	360	470	560	43	82	56	62	2,7

Варіант	11	12	13	14	15	16	17	18	19	20
К	3	5	13	30	1,4	36	75	22	76	18
, кОм	22	47	51	33	82	2.2	82	56	62	68

Варіант	21	22	23	24	25	26	27	28	29	30
К	10,5	4	10,8	40	2,5	2	6	20	80	12
, кОм	200	470	510	330	130	470	910	560	620	27

6. При розрахунку подільника напруги, до якого прикладена напруга 12 В отримані наступні значення величини опорів R1 і R2. Розрахувати напругу . Вибрати опори R2 з ряду 24 кращих чисел і розрахувати нове значення напруги .

Варіант	1	2	3	4	5	6	7	8	9	10
, кОм	47	20	22	120	510	47	62	20	68	12
, кОм	4	2,5	7,2	45	97	7	8	5	6	2,5

Варіант	11	12	13	14	15	16	17	18	19	20
, кОм	3	5,1	16	30	13	3,6	7,5	22	8,2	1,8
, кОм	2,3	4,6	5	3,2	7	2.1	0,8	5,8	6	0,8

Варіант	21	22	23	24	25	26	27	28	29	30
, кОм	200	470	510	330	130	470	910	560	620	27
, кОм	17	23	25	35	44	52	60	70	42	6,3
