ГИДРОЦИЛИНДРы поршневые серии MС
Гидроцилиндры МC125
МС125/56х554-3.22
Технические характеристики
Диаметр поршня, мм |
|
125 |
|
Скорость поршня, м/с |
|
|
Диаметр штока, мм |
|
56 |
|
номинальная |
|
0,15 |
Давление, МПа |
|
|
максимальная |
|
0,3 |
|
номинальное |
|
16 |
|
|
|
|
максимальное |
|
20 |
|
Гидромеханический КПД |
|
0,94 |
Усилие на штоке, кН |
|
|
|
|
|
|
толкающее |
|
196,25 |
|
Масса, кг |
|
64,3 |
тянущее |
|
156,86 |
|
|
||
|
|
|
|
|
||
Применяемость: Гидроцилиндр поворота МоАЗ-40484.
59
ГИДРОЦИЛИНДРЫ поршневые серии MС
Гидроцилиндры МС125
Обозначение |
S, |
L, |
Масса, |
Применяемость |
|
гидроцилиндра |
ìì |
ìм |
êã |
||
|
|||||
|
|
|
|
|
|
ÌC125/63õ200-3(4).11(515) |
200±3 |
515±3 |
38,1 |
Для подъема навески трактора К-744 |
|
серии "Р" |
|||||
|
|
|
|
||
|
|
|
|
|
|
ÌC125/63õ500-3(4).11(926) |
500±3 |
926±3 |
58,6 |
Для складывания рамы автогрейдера |
|
ДЗ-298 |
|||||
|
|
|
|
||
|
|
|
|
|
|
ÌC125/63õ540-3(4).11(1090) |
540±3 |
1090±3 |
64,1 |
На дорожной машине ДМ-15 |
|
|
|
|
|
|
|
ÌC125/63õ800-3(4).11(1192) |
800±3 |
1192±3 |
75,7 |
Для погрузчиков леса манипуляторного |
|
типа ПЛ-70.01 |
|||||
|
|
|
|
||
|
|
|
|
|
|
ÌC125/63õ1000-3(4).11(1420) |
1000±3 |
1420±3 |
88,3 |
Для выдвижения отвала в направляющих |
|
автогрейдера ДЗ-298 |
|||||
|
|
|
|
||
|
|
|
|
|

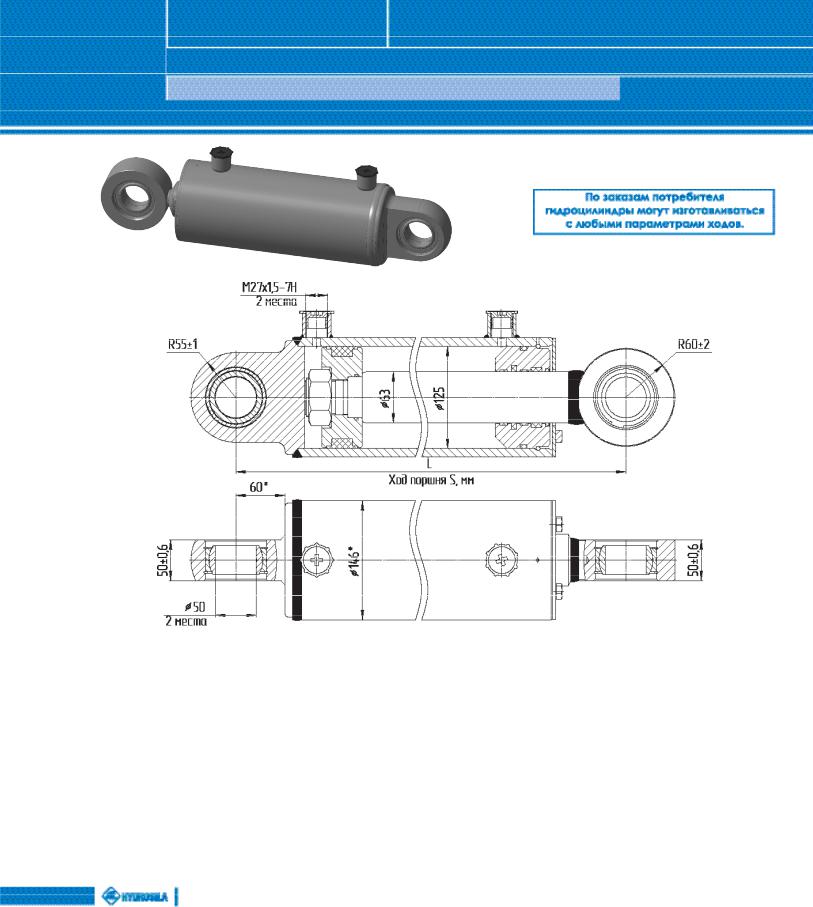

МС125/63xS-3(4).11
Технические характеристики
Диаметр поршня, мм |
125 |
Диаметр штока, мм |
63 |
Давление, МПа |
|
номинальное |
16(20) |
максимальное |
20(25) |
Усилие на штоке, кН |
|
толкающее |
196,3(245,32) |
тянущее |
146,4(182,1) |
Скорость поршня, м/с |
|
номинальная |
0,15 |
максимальная |
0,3 |
Гидромеханический КПД |
0,94 |
60

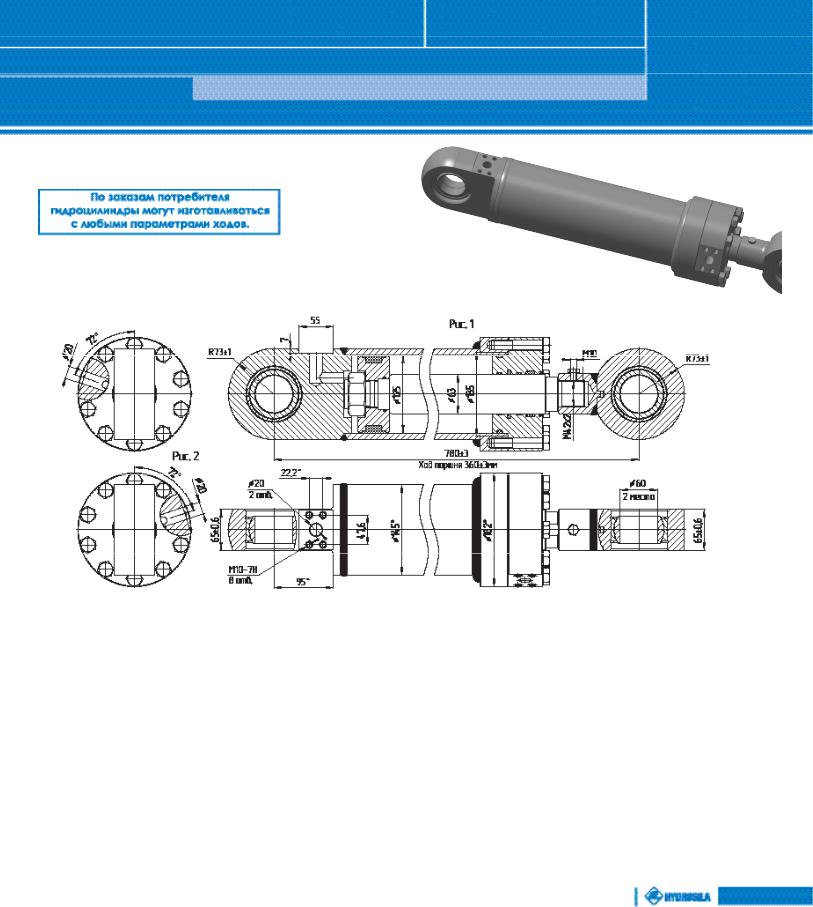

МС125/63х360-4.11
Технические характеристики
Диаметр поршня, мм |
|
125 |
Диаметр штока, мм |
|
63 |
Давление, МПа |
|
|
номинальное |
|
20 |
максимальное |
|
25 |
Усилие на штоке, кН |
||
толкающее |
|
245,32 |
тянущее |
|
182,1 |
Скорость поршня, м/с |
||
номинальная |
|
0,15 |
максимальная |
|
0,3 |
Гидромеханический КПД |
|
0,94 |
Масса, кг |
|
65,7 |
ГИДРОЦИЛИНДРы поршневые серии MС
Гидроцилиндры МC125
Обозначение гидроцилиндра |
Рис. |
|
|
ÌC125/63õ360-4.11(780) |
1 |
|
|
ÌC125/63õ360-4.11(780)(01) |
2 |
|
|
Применяемость:
В качестве рулевых гидроцилиндров на фронтальных погрузчиках А-361, А-371, А-371-01.
61
ГИДРОЦИЛИНДРЫ поршневые серии MС
Гидроцилиндры МС125
МС125/63х710-4.11.6
Технические характеристики
Диаметр поршня, мм |
|
125 |
|
Скорость поршня, м/с |
|
|
Диаметр штока, мм |
|
63 |
|
номинальная |
|
0,15 |
Давление, МПа |
|
|
максимальная |
|
0,3 |
|
номинальное |
|
20 |
|
|
|
|
максимальное |
|
25 |
|
Гидромеханический КПД |
|
0,94 |
Усилие на штоке, кН |
|
|
|
|
|
|
толкающее |
|
245,32 |
|
Масса, кг |
|
86,8 |
тянущее |
|
182,10 |
|
|
||
|
|
|
|
|
||
Применяемость: Подъем стрелы погрузчика ПК-2701.
62
ГИДРОЦИЛИНДРы поршневые серии MС
Гидроцилиндры МC125

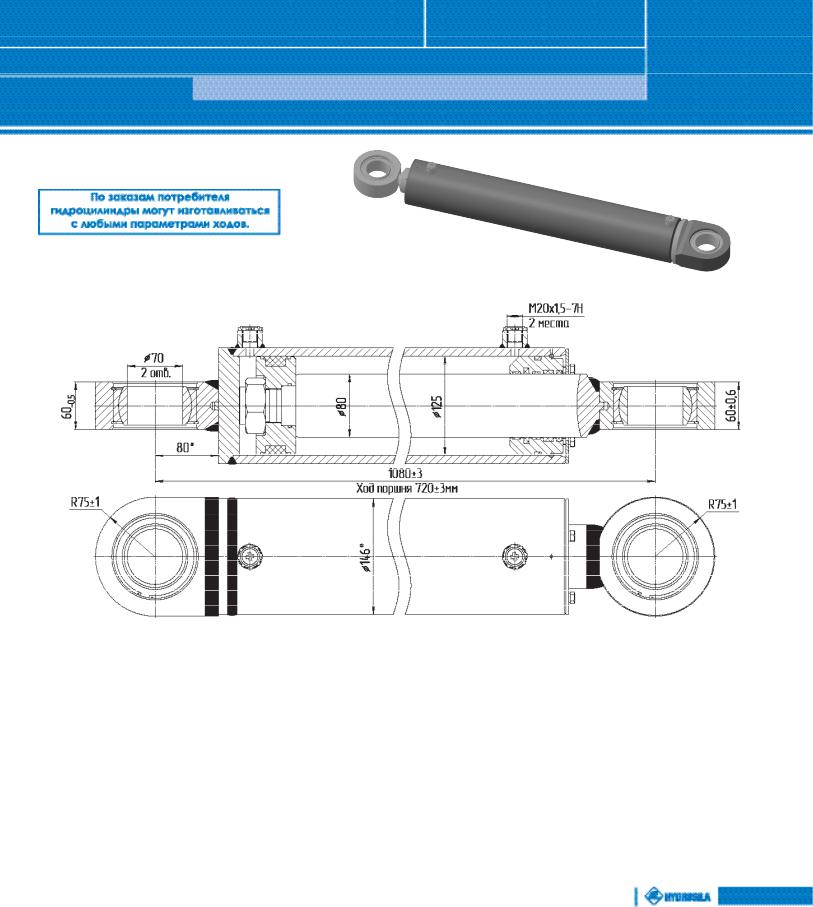

МС125/80х720-4.11
Технические характеристики
Диаметр поршня, мм |
|
125 |
|
Скорость поршня, м/с |
|
|
Диаметр штока, мм |
|
80 |
|
номинальная |
|
0,15 |
Давление, МПа |
|
|
максимальная |
|
0,3 |
|
номинальное |
|
20 |
|
|
|
|
максимальное |
|
25 |
|
Гидромеханический КПД |
|
0,94 |
Усилие на штоке, кН |
|
|
|
|
|
|
толкающее |
|
245,32 |
|
Масса, кг |
|
86,8 |
тянущее |
|
145,10 |
|
|
||
|
|
|
|
|
||
Применяемость: Гидроцилиндр подъема стрелы гидроманипулятора МУГ-70В, МГМ-40А.
63
ГИДРОЦИЛИНДРЫ поршневые серии MС
Гидроцилиндры МС140

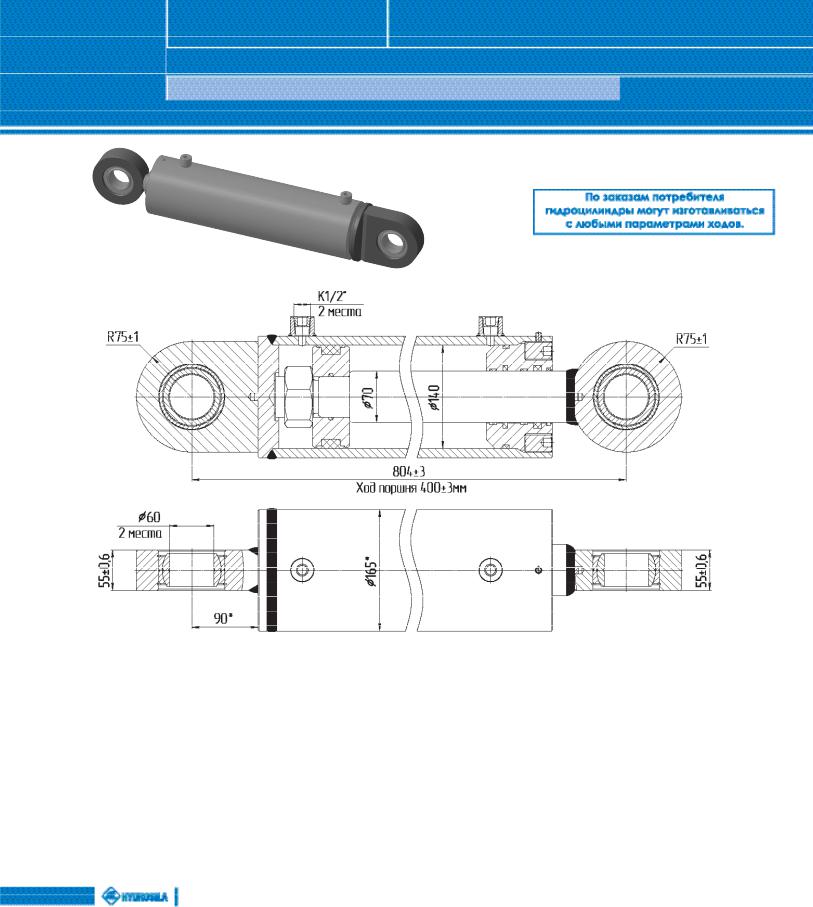

МС140/70х400-3.11
Технические характеристики
Диаметр поршня, мм |
|
140 |
|
Скорость поршня, м/с |
|
|
Диаметр штока, мм |
|
70 |
|
номинальная |
|
0,15 |
Давление, МПа |
|
|
максимальная |
|
0,3 |
|
номинальное |
|
16 |
|
|
|
|
максимальное |
|
20 |
|
Гидромеханический КПД |
|
0,94 |
Усилие на штоке, кН |
|
|
|
|
|
|
толкающее |
|
246,17 |
|
Масса, кг |
|
74,9 |
тянущее |
|
184,63 |
|
|
||
|
|
|
|
|
||
Применяемость: Для бульдозеров автогрейдеров ГС-14.03, ГС-18.07.
64
ГИДРОЦИЛИНДРы поршневые серии С
Гидроцилиндры C75

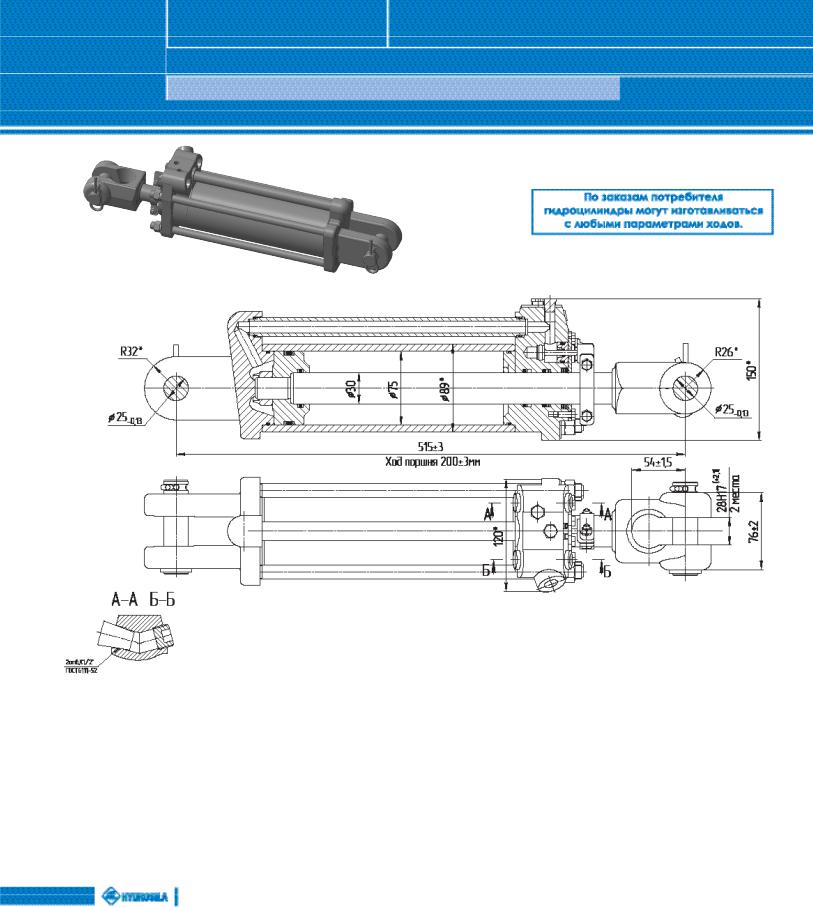

С75/30х110-3.42 (Ц75х110-3)
Технические характеристики
Диаметр поршня, мм |
|
75 |
|
Скорость поршня, м/с |
|
|
Диаметр штока, мм |
|
30 |
|
номинальная |
|
0,15 |
Давление, МПа |
|
|
максимальная |
|
0,3 |
|
номинальное |
|
16 |
|
|
|
|
максимальное |
|
20 |
|
Гидромеханический КПД |
|
0,94 |
Усилие на штоке, кН |
|
|
|
|
|
|
толкающее |
|
70,62 |
|
Масса, кг |
|
13,5 |
тянущее |
|
59,36 |
|
|
||
|
|
|
|
|
||
Применяемость: Гидросистемы тракторов и сельхозмашин.
65
ГИДРОЦИЛИНДРЫ поршневые серии С
Гидроцилиндры С75

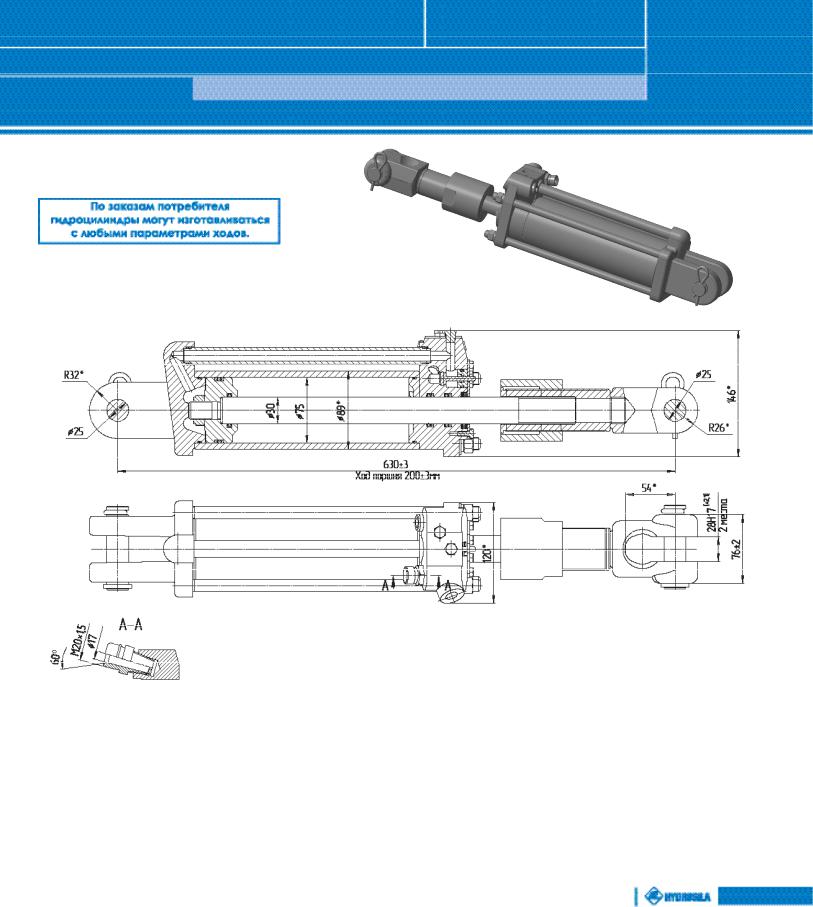

С75/30х200-3.44 (Ц75х200-3)
Технические характеристики
Диаметр поршня, мм |
|
75 |
|
Скорость поршня, м/с |
|
|
Диаметр штока, мм |
|
30 |
|
номинальная |
|
0,15 |
Давление, МПа |
|
|
максимальная |
|
0,3 |
|
номинальное |
|
16 |
|
|
|
|
максимальное |
|
20 |
|
Гидромеханический КПД |
|
0,94 |
Усилие на штоке, кН |
|
|
|
|
|
|
толкающее |
|
70,62 |
|
Масса, кг |
|
17,3 |
тянущее |
|
59,36 |
|
|
||
|
|
|
|
|
||
Применяемость: Гидросистемы тракторов и сельхозмашин.
66
ГИДРОЦИЛИНДРы поршневые серии С
Гидроцилиндры C75
С75/30х200-3.44К (Ц75х200-3К)
Технические характеристики
Диаметр поршня, мм |
|
75 |
|
Скорость поршня, м/с |
|
|
Диаметр штока, мм |
|
30 |
|
номинальная |
|
0,15 |
Давление, МПа |
|
|
максимальная |
|
0,3 |
|
номинальное |
|
16 |
|
|
|
|
максимальное |
|
20 |
|
Гидромеханический КПД |
|
0,94 |
Усилие на штоке, кН |
|
|
|
|
|
|
толкающее |
|
70,62 |
|
Масса, кг |
|
19,6 |
тянущее |
|
59,36 |
|
|
||
|
|
|
|
|
||
Применяемость: Гидросистемы тракторов и сельхозмашин.
67
ГИДРОЦИЛИНДРЫ поршневые серии С
Гидроцилиндры С100
Обозначение |
S, ìì |
L, ìм |
Масса, кг |
Применяемость |
|
гидроцилиндра |
|||||
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Для подъема навесного |
|
C100/40õ200-3.44(515) |
200±3 |
515±3 |
22,1 |
оборудования тракторов |
|
|
|
|
|
МТЗ-80, МТЗ-82, ЮМЗ |
|
C100/40õ400-3.44(715) |
400±3 |
715±3 |
31,1 |
Гидросистемы тракторов |
|
и сельхозмашин |
|||||
|
|
|
|

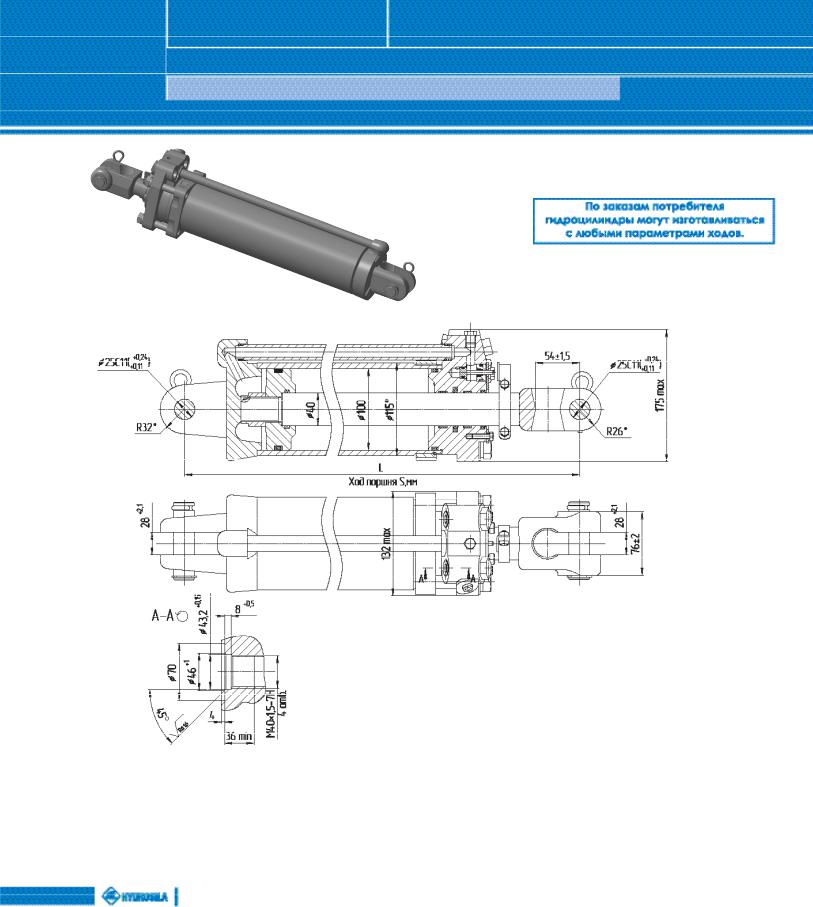

С100/40х200-3.44 (Ц100х200-3) С100/40х400-3.44 (Ц100х400-3)
Технические характеристики
Диаметр поршня, мм |
|
100 |
Диаметр штока, мм |
|
40 |
Давление, МПа |
|
|
номинальное |
|
16 |
максимальное |
|
20 |
Усилие на штоке, кН |
|
|
толкающее |
|
125,6 |
тянущее |
|
105,5 |
Скорость поршня, м/с |
|
|
номинальная |
|
0,15 |
максимальная |
|
0,3 |
Гидромеханический КПД |
|
0,94 |
68
