Тема 16 - Управление энергетическим хозяйством предприятия

16.1 Назначение, состав и задачи энергетического хозяйства

Любое промышленное (и не только) предприятие в процессе осуществления своей деятельности потребляет значительное количество топлива, электроэнергии, пара, газа, сжатого воздуха и прочих видов и источников энергии.

Для организации надёжного и бесперебойного снабжения производства и других сфер деятельности предприятия всеми видами энергии создаётся энергетическое хозяйство.

Систему энергоснабжения предприятия образуют потребляющие, преобразовательные и генерирующие установки, связанные с энергоснабжающими сетями района местоположения предприятия, а так же сети и распределительные устройства внутри предприятия.

Основные виды энергии, потребляемые предприятием, это: электрическая энергия, тепловая и химическая энергия твёрдого, жидкого и газообразного топлива; тепловая энергия пара и горячей воды; механическая энергия. Разнообразные виды энергоресурсов на предприятии используются в качестве двигательной силы, в технологических процессах, для отопления, освещения, вентиляции, хозяйственно-бытовых нужд и т.д.

В составе энергетического хозяйства функционально выделяются подсистемы: генерирующая (электростанции, котельные, газогенераторные и компрессорные станции, насосные установки и т.д.); передающая и распределительная (трубопроводы и сети, распределительные устройства и трансформаторные подстанции); потребляющая (электроприёмники основного и вспомогательного производства и непроизводственные потребители).

Основные задачи энергетического хозяйства предприятия:

- планирование потребности предприятия в энергоресурсах и определение наиболее экономичных источников её обеспечения;

- организация устойчивого энергоснабжения предприятия и его подразделений в соответствии с потребностью;

- рациональная эксплуатация, техническое обслуживание и ремонт энергетического оборудования и сетей на предприятии;

- разработка и проведение мероприятий, направленных на экономное расходование энергии и всех видов топлива, использование вторичных энергоресурсов и нетрадиционных источников энергии;

- наблюдение и контроль за выполнением в технологических и других подразделениях правил эксплуатации энергетического оборудования;

- применение новейшей энергетической техники ,обеспечивающей наиболее эффективное использование мощности электроустановок и снижение себестоимости энергоёмкой продукции.

16.2 Организация и управление энергоснабжением

Энергоснабжение предприятия имеет ряд специфических особенностей, которые накладывают свой отпечаток на организацию и управление этим хозяйством.

Важной особенностью энергоснабжения является отсутствие возможности создания запасов энергии, что вызывает необходимость использовать получаемую извне или производимую энергию, а так же обеспечивает соразмерность по величине её получения и потребления. Иными словами, режим производства в каждый отрезок времени зависит от режима поставки энергии.

Потребление энергии в производстве осуществляется не равномерно по часам суток, дням недели, месяцам и сезонам года. Поскольку изменяется во времени потребность в энергии, соответственно должно меняться её производство, закупка, отбор из внешней сети энергоснабжения.

Энергическое хозяйство предприятия должно обеспечивать надежность и бесперебойность энергоснабжения, не допускать сбоев в энергопитании технологических средств, участвующих в производстве продукции.

Объем и структура энергохозяйства, его организация зависят от энергоемкости производства, производственной мощности и размера предприятия, вида выпускаемой продукции и характера технологических процессов, прочности связей с внешними энергетическими сетями и поставщиками энергоресурсов. Энергообеспечение предприятия может быть организовано в трех видах: внутреннее, внешнее и комбинированное.

Внутреннее энергоснабжение осуществляется от собственных генерирующих установок и станций (электроэнергия от собственной электростанции, пар от собственной котельной и т. п.)

Внешнее электроснабжение предполагает полное удовлетворение потребностей предприятия в энергии всех видов путем её закупки у специализированных поставщиков и посредников энергоснабжения (общая районная энергосистема, ТЭЦ других предприятий и т. п.)

Комбинирование снабжения энергией представляет собой сочетание внешнего и внутреннего. В настоящее время эта форма энергоснабжения характерна для большинства промышленных предприятий. Она предусматривает получение электроэнергии, тепла, воды, газа, от территориальных энергосистем и сетей, а сжатый воздух, ацетилен и всё другое от собственных генерирующих установок и станций. Возможности и другие варианты сочетания двух форм.

В производственном отношении энергохозяйство промышленного предприятия подразделяется на:

- общезаводское энергохозяйство – генерирующие и преобразовательные установки, общезаводские энергосети, энергоприемники и распределительные сети зданий и помещений общезаводского назначения (склады, заводоуправление, столовые и т. п.)

- цеховое хозяйство – энергоприемники производственных цехов, цеховые преобразовательные установки, внутрицеховые сети, отопительно-вентиляционные приборы.

Состав и характер частичных производственных процессов в энергохозяйстве предприятия определяется его производственной структурой (см. Рисунок 27).

Производственная структура отражает организационные и технологические особенности энергохозяйства как объекта управления. Она показывает характер соединения процесса, средств и предметов труда при производстве, передаче, распределении и потреблении различных видов энергии, а так же при выполнении ремонтных и монтажных работ.

В организационном отношении производственная структура энергохозяйства представляет собой взаимное расположение цехов и участков в структуре предприятия, а в технологическом она характеризуется составом и порядком расположения конкретного оборудования и сетей, обеспечивающих процесс производства, передачи и потребления энергии, ремонтные и монтажные работы, а так же текущее обслуживание.

Эксплуатация общественного энергохозяйства осуществляется специально организуемыми для этого энергоцехами, которые по характеру работы следуют подразделять на три основных группы:

- эксплуатационные цехи – эксплуатационные обслуживание энергопотребляющего оборудования, сетей, генерирующих установок;

- ремонтные цехи – эксплуатационное обслуживание энергопотребляющего оборудования, сетей, генерирующих установок;

- смешанные цехи – эксплуатационное обслуживание, ремонт и монтаж энергооборудования.

На предприятиях, энергоснабжение которых осуществляется по центральной схеме (электро- и тепловая энергия – от районной энергосистемы или от ТЭЦ смежных предприятий, а топливо – от соответствующих топливоснабжающих организаций), энергохозяйство предприятия включает в себя только энергоприёмники, распределительные сети и преобразующие установки и может быть объединено в два цеха: электрический (эксплуатация и ремонт электрооборудования и электрических сетей) и теплосиловой (эксплуатация и ремонт теплосилового оборудования, компрессорных и насосных установок, канализации, а так же паровых, теплофикационных, водяных и воздушных сетей).

Производственная структура энергохозяйства предприятия в значительной степени определяет его организационную структуру управления (см. Рисунок 28).

Главный энергетик осуществляет непосредственное административно-техническое руководство отделом главного энергетика (ОГЭ) и энергоцехами, техническое и методическое руководство службами цеховых энергетиков, надзор за эксплуатацией энергооборудования, энергоустановок и использованием энергоресурсов на предприятии. Заместители главного энергетика осуществляют непосредственное техническое и оперативное руководство соответствующими энергоцехами и персоналом энергослужб производственных цехов.

ЭНЕРГОЦЕХИ

ПРОИЗВОДСТВЕННЫЕ УЧАСТКИ

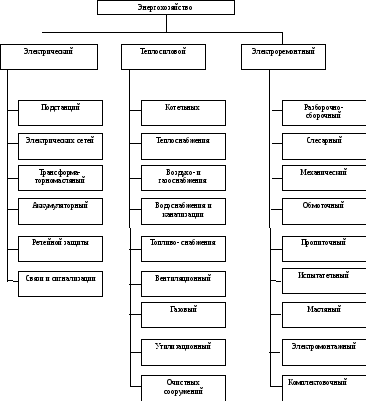

Рисунок 27 - Производственная структура энергохозяйства крупного промышленного предприятия

Отдел главного энергетика работает в тесном взаимодействии с отделами капитального строительства, главного механика, материально-

технического снабжения, планово-экономическим, организации труда и зарплаты. Эти отделы согласовывают с ОГЭ вопросы и документы, относящиеся к компетенции главного энергетика, к деятельности подчинённых ему подразделений или касающиеся энергохозяйства и его персонала:

На небольших предприятиях энергетическое хозяйство может состоять из 1-2 энергоцехов или участков, подчинённых главному механику или инженеру.

Персонал энергетических цехов и цехового энергохозяйства представлен двумя категориями: дежурный персонал, обеспечивающий бесперебойность энергоснабжения; персонал занятый выполнением планово-предупредительного ремонта и монтажа оборудования.

Главный энергетик

Заместитель по электротехнической части

Заместитель по теплотехнической части

Диспетчер энергосистемы

Диспетчер

предприятия

БЮРО (ГРУППЫ)

ОТДЕЛА ГЛАВНОГО ЭНЕРГЕТИКА

Электрическое

Вентиляционное

Планово- предупредительного ремонта

Электроконст- рукторское

Планово- экономическое

Теплотехническое

Дежурный

энергетик

Рисунок 28 - Организационная структура управления энергохозяйством крупного промышленного предприятия.
