Практическая работа №4 Тема: Способы преобразования проекций

Задание. Дано: координаты вершин треугольника, расположенного в проектирующей плоскости. Определить натуральную величину треугольника.

Методические указания:

1. Разделить формат на 4 равные части, в каждой из которых вычертить две проекции заданного треугольника.

2. Определить натуральную величину треугольника, используя для этого четыре способа: вращения, совмещения, плоскопараллельного перемещения и замены плоскостей.

3. Для проверки правильности построений сравнить результаты, полученные при помощи каждого из способов.

4. На свободном поле чертежа поместить табличку с условиями задания – координатами точек.

5. Пример выполнения задания смотри на рисунке 8. Исходные данные приведены в таблице.

Таблица 4

Исходные данные к заданию

Вариант	Точка	Координата
		х	у	z
1	А	0	10	40
	В	10	0	20
	С	15	40	10
2	А	5	10	30
	В	25	40	10
	С	30	10	5
3	А	70	5	30
	В	75	20	40
	С	65	45	20
4	А	55	15	5
	В	70	0	35
	С	70	30	35
5	А	10	40	30
	В	20	40	10
	С	5	0	40
6	А	50	45	5
	В	75	20	30
	С	60	5	15
7	А	15	10	10
	В	10	40	20
	С	5	10	30
8	А	50	10	5
	В	50	45	5
	С	65	45	35
9	А	60	10	40
	В	55	5	0
	С	80	30	10
10	А	5	35	0
	В	15	5	20
	С	10	20	40
11	А	65	40	0
	В	60	30	40
	С	50	10	30
12	А	5	30	0
	В	15	20	40
	С	30	5	20
13	А	75	30	0
	В	60	15	40
	С	55	10	10

Продолжение таблицы 4

14	А	5	35	45
	В	15	15	10
	С	20	5	40
15	А	60	10	40
	В	75	40	20
	С	70	30	0
16	А	5	35	0
	В	10	25	40
	С	20	5	10

Рисунок 8. Пример выполнения задания, лист 1

Рисунок 8. Пример выполнения задания, лист 2

Практическая работа №5 Тема: Аксонометрические проекции плоской фигуры

Задание. Дано: плоская фигура. Построить изометрическую прямоугольную проекцию фигуры, разместив ее в горизонтальной, фронтальной и профильной плоскостях проекций.

Методические указания:

1. Разделив лист на 4 равные части и в левой верхней перечертить условие задания с указанием размеров.

2. Изображая изометрическую проекцию плоской фигуры в плоскости П₁, использовать оси Ох и Оу, в плоскости П₂ – оси Ох и Оz, в плоскости П₃ – оси Оу и Оz.

3. Для изображения дуги в изометрической проекции следует в каждом случае строить ромб, сохраняя эти построения на чертеже.

4. Пример выполнения задания на рисунке 9 (1-вариант, 2-вариант). Дано к заданию на рисунке 10.

1)
2)

Рисунок 9. Пример выполнения задания

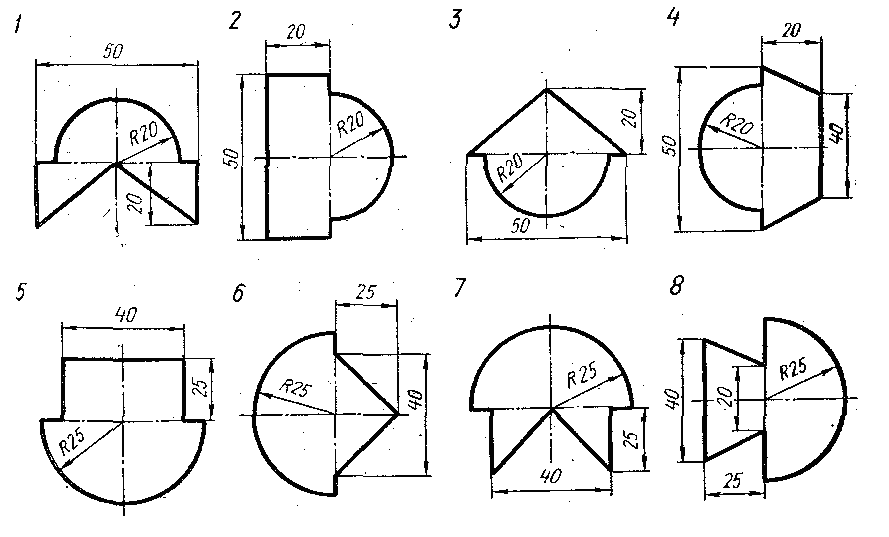

Рисунок 10. Исходные данные к заданию
