Масштабы уменьшения: 1:2 1:2,5 1:4 1:5 1:10 и др. Масштабы увеличения: 2:1 2,5:1 4:1 5:1 10:1 и др.

Линии (ГОСТ 2.303-68)

Изображение выполняют в виде сочетаний линий, различных по начертанию, размерам, наименованию и назначению. За исходную принята сплошная основная линия толщиной от 0,6 до 1,5 мм, для учебных чертежей целесообразно применить толщину

0,8…1 мм.

Начертание и применение некоторых линий приведены в табл. 3.6

Шрифты (ГОСТ 2.304-81)

На всех чертежах и других технических документах применяют стандартные шрифты русского, латинского и греческого алфавитов, арабские и римские цифры, специальные знаки.

Размер шрифта характеризуется высотой (h) прописных букв в мм. Установлены следующие его размеры; 2,5; 3,5; 5; 7; 10; 14; 20.. .и т.д. В зависимости от толщины линий установлены два типа шрифта:

тип А с толщиной линий d= h/14. тип Б с толщиной линии d= h/10.

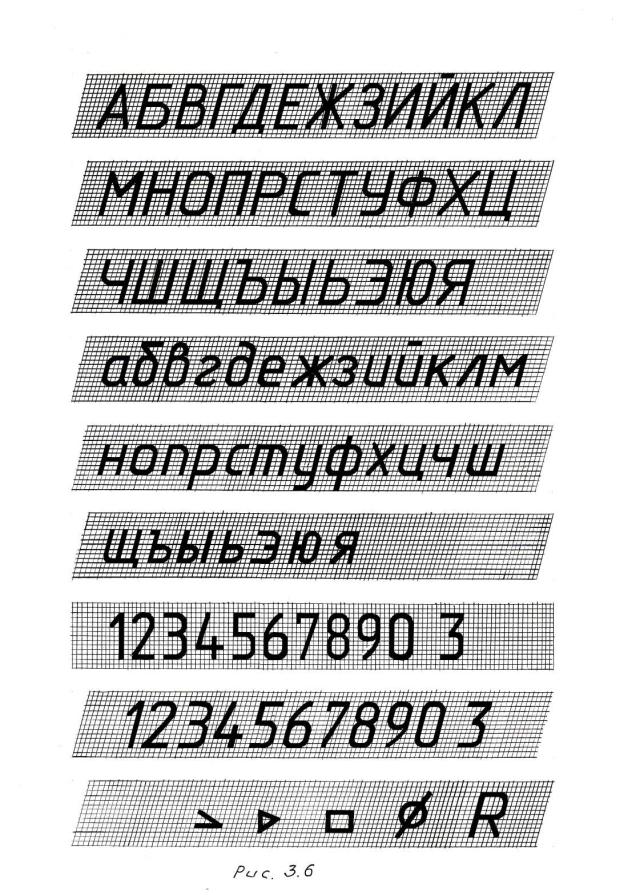

Оба типа шрифта выполняются с наклоном около 75 градусов или без наклона. Русский алфавит, арабские цифры и знаки шрифта типа Б с наклоном привезены на рис. 3.6.

Основная надпись (ГОСТ 2.104-68).

На всех конструкторских документах в правом нижнем углу располагают основную надпись (рис.3.7). На листах формата А4 основную надпись располагают вдоль только корот-

22

23

Графическое обозначение материалов на чертеже (ГОСТ 2.306-68)

В сечениях изображаемых деталей используют стандартные графические обозначения материалов.

Графическое обозначение металла в сечениях соответствуют рис. 3.8.а неметаллические материалы, кроме ряда строительных материалов (дерева, камень, бетон) соответствуют рис.3.8.б.

S/3…S/2

3.7. ИЗОБРАЖЕНИЕ ПРЕДМЕТОВ.

Геометрическую форму любой детали можно представить как совокупность элементарных геометрических тел или их частей. Тем самым выполнение изображений на чертежах деталей любой сложности сводится к выполнению уже изученных построений элементарных поверхностей.

В разделе "Основы начертательной геометрии", являющимся теоретической основой построения технических чертежей, изображения простейших геометрических тел выполнялось на три основные взаимно - перпендикулярные плоскости проекций. Для изображения более сложных деталей этого оказывается недостаточно, поэтому за основные плоскости проекций принимают шесть граней куба, которые совмещают с плоскостью (рис. 3.9). Изображаемый предмет располагают между наблюдателем и соответствующей плоскостью проекций, и методом прямоугольного проецирования получают на этих плоскостях проекций изображения предметов.

3.7.1.Виды, разрезы, сечения, выносные элементы (ГОСТ 2.305-68).

Вид - изображение обращенной к наблюдателю видимой части поверхности предмета. Для видов, получаемых на основных плоскостях проекций (основные виды, см. рис.3.9) -установлены следующие названия: 1-вид спереди (главный вид); 2-вид сверху ; 3-вид слева; 4-вид справа; 5-вид снизу; 6-вид сзади.

24

5

Рис 3.9

Название видов на чертежах не подписывают если их расположение относительно главного вида соответствует рис. 3.9. Если вид сверху, слева, справа, снизу, сзади смещены относительно главного изображения, то они обозначаются по следующей схеме (рис. 3.10).

А А

Главный

вид (0.3…05)L

L=8…20

Главный

вид

Рис 3.10

Для уяснения внутреннего устройства предмета применяют разрезы.

Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями (секущими); часть предмета, расположенной между секущей плоскостью и наблюдателем, мысленно удаляется, а на чертеже изображается, что получается в секущей плоскости и что расположено за ней. Образованное секущей плоскостью сечение заштриховывается в зависимости от вида материала, из которого изготовляется предмет (рис. 3.8).

Разрезы в зависимости от положения секущей плоскости разделяются на фронтальные (секущая плоскость || фронтальной плоскости проекций П2) горизонтальные (секущая плоскость || П1) и профильные (секущая плоскость || Пз); в зависимости от числа секущих плоскостей - на простые и сложные; а так же разрезы могут быть местными.

Если секущие плоскости совпадают с плоскостью симметрии предмета, разрез не обозначается. В противном случае и если разрез выполнен отдельно, он обозначается по следующей схеме (рис.3.11).

26

представляют симметричную фигуру, то рекомендуется совмещать половину вида с половиной разреза. Границей вида и разреза служит оси симметрии. Схема расположения вида и разреза в зависимости от положения осевой линии показано на рис.3.14

Рис 3.14

В случае совпадения с осевой линией проекции видимой линии, граница вида и разреза служит волнистая линия (рис.3.15).

Рис 3.15

Сечение-изображение предмета, мысленно рассеченной секущей плоскостью. На сечении показывают только то. что получается непосредственно в секущей плоскости.

А

А-А

АРис 3.16

Сечения разделяются на вынесенные и наложенные. Вынесенные сечения обводят сплошной основной линией и обозначают, так же как и разрезы (рис.3.16).

Выносной элемент - это дополнительное, отдельное изображение (обычно увеличенное) какой-либо части предмета, требующей графического пояснения в отношении формы, размеров и иных данных (рис.3.17.).

27

А(2:1)

А

∅

Рис 3.17

3.7.2.Условности и упрощения, применяемые при построении изображений.

Вцелях уменьшения трудоёмкости разработки чертежей стандартами допускаются некоторые условности и упрощения:

- некоторые детали (болты, винты, шпильки, шпонки, шплинты, непустотелые

валы и т.п.), а также некоторые элементы деталей (тонкие стенки типа ребер жесткости, зубья зубчатых колес, спицы маховиков, шкивов и т.п.) в продольном разрезе (секущая плоскость направлена вдоль оси или длинной стороны элемента) показывают нерассеченными (рис.3.12). Если в подобных деталях или элементах детали имеется углубление, то следует применять местный разрез (рис.3.13).

-если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении полностью показывают один-два таких элементов, а остальныеупрощенно или условно (рис.3.22).

-длинные предметы, имеющие постоянное или закономерно изменяющиеся поперечное сечение (валы, фасонный прокат и т.п.) допускается изображать с разры-

вом (рис. 3.18).

-при необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями, (рис.3.19);

-если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то сечение выполняют по правилам построения разреза (рис.3.16). Это же правило применяется, если сечение получается состоящим

из отдельных частей.

29

3.7.4Аксонометрические проекции.

Аксонометрические проекции – это наглядное изображение предмета на чертеже. Сущность метода аксонометрических проекций состоит в том, что предмет, отнесённый к декартовой прямоугольной системе координат, проецируется вместе с осями координат на некоторую плоскость, называемую аксонометрической. Полученное на ней изображение называется аксонометрическим.

На практике пользуются преимущественно стандартными аксонометрическими проекциями, которые кроме наглядности изображения обеспечивают простоту построений. Для таких проекций стандартизированы углы между аксонометрическими осями, коэффициенты искажений и другие параметры.

Прямоугольная изометрическая проекция.

Построение изометрической проекции А, заданной в ортогональных проекциях: Коэффициенты искажения по трём осям одинаковы m=n=k=1. Ось Z′ располагается вертикально, оси X′ и Y′ составляют с осью Z′ углы 120°.

Изометрическая проекция окружности:

Размер большой оси эл-

липса

АВ = 1,22 d, малой оси

CD = 0,7 d.

d-диаметр окружности в ортогональных проекциях.

30

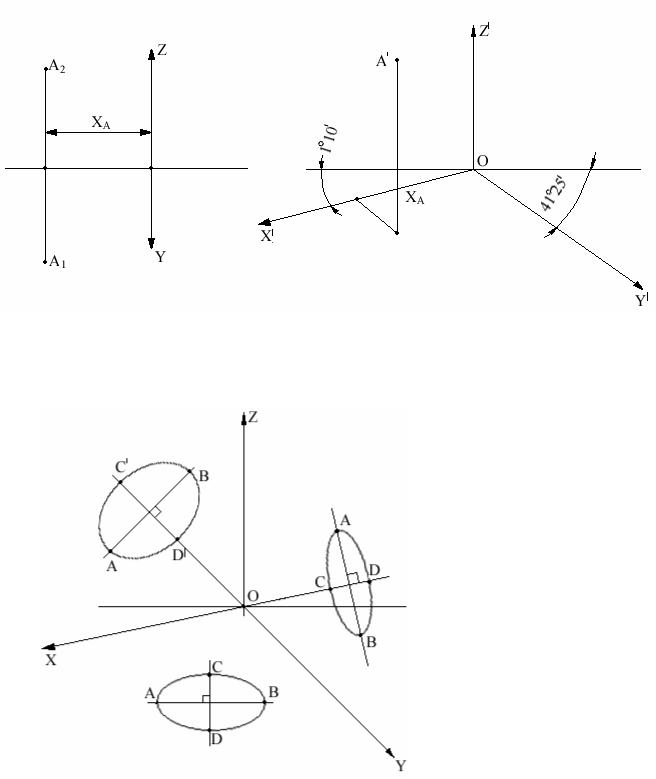

Прямоугольная диметрическая проекция.

Коэффициенты искажения по осям Z и X одинаковы m=n=1; по оси Y-K = 0,5. Ось Z′ располагается вертикально, ось X′ составляет с горизонтальной линией угол 7°10′, а ось

Y′ - угол 41°25′.

Построение диметрической проекции А′ точки А, заданной в ортогональных проек-

циях:

Диметрическая проекция окружности:

Размер большой оси эллипса АВ=1,06 d, малой оси

CD=0,35 d, C′D′=0,95 d. d-диаметр окружности в

ортогональных проекциях.

Пример построения предмета в аксонометрической проекции представлен на рис.4.5
