Интернет -экз вопросы

N

Вопрос:

Варианты ответов

1

Если асинхронный двигатель подключен к трехфазной сети частотой 50 Гц и вращается с частотой вращения 3000 об/мин, то он имеет количество полюсов –…

1 )  пять

2 )  шесть

3 )  три

4 )  два

2

Асинхронные двигатели с фазным ротором отличается от двигателя с короткозамкнутым ротором…

1 )  использованием в качестве ротора постоянного магнита

2 )  наличием специальных пазов для охлаждения

3 )  наличием контактных колец и щеток

4 )  числом катушек обмотки статора

3

Магнитопровод асинхронного двигателя набирают из тонких листов электротехнической стали, изолированных лаком друг от друга, для…

1 )  уменьшения потерь на вихревые токи

2 )  уменьшения потерь на гистерезис (перемагничивание)

3 )  упрощения конструкции магнитопровода

4 )  упрощения сборки магнитопровода

4

Номинальному режиму асинхронного двигателя соответствует точка механической характеристики номер…

1 )  4

2 )  3

3 )  2

4 )  4

5

Режиму пуска асинхронного двигателя соответствует точка механической характеристики номер…

1 )  4

2 )  2

3 )  1

4 )  3

6

Если ротор вращается в ту же сторону, что и магнитное поле, но с большей скоростью, то асинхронная машина …

1 )  остановится

2 )  работает в режиме генератора

3 )  работает в режиме электромагнитного торможения

4 )  работает в режиме двигателя

7

К асинхронным относятся двигатели, у которых…

скорость вращения ротора меньше скорости вращения магнитного поля статора

8

Если n₂ –частота вращения ротора, n₁ – частота вращения магнитного поля статора, то в номинальном режиме между n₁ и n₂ выполняется соотношение…..

n₂ меньше n₁ на несколько процентов

9

Если номинальная частота вращения асинхронного двигателя n_ном = 2900 об/мин, то частота вращения магнитного поля n₁ равна…….об/мин

3000

Механическая характеристика асинхронного двигателя это зависимость…..

n₂(M)

N

Вопрос:

Варианты ответов

1

Если скорость вращения поля статора синхронной двухполюсной машины 3000 об/мин, то номинальная скорость вращения ротора…

1 )  1000 об/мин

2 )  3000 об/мин

3 )  1500 об/мин

4 )  2940 об/мин

2

Угловая характеристика синхронного двигателя изображена на рисунке…

1 )

2 )

3 )

4 )

3

На рисунке изображены роторы электрических двигателей…

1 )  а - явнополюсный ротор синхронного двигателя б – неявнополюсный ротор синхронного двигателя

2 )  а - неявнополюсный ротор синхронного двигателя б – явнополюсный ротор синхронного двигателя

3 )  а - якорь двигателя постоянного тока б – неявнополюсный ротор синхронного двигателя

4 )  а - явнополюсный ротор синхронного двигателя б – короткозамкнутый ротор асинхронного двигателя

4

Частота вращения магнитного поля синхронной машины и частота вращения ротора n связаны соотношением…

1 )

2 )

3 )

4 )

5

Роторы синхронных машин бывают

явнополюсными и неявнополюснымии

6

Вращающееся магнитное поле синхронного двигателя создается при выполнении следующих условий…

1 )  обмотки статора сдвинуты по поверхности статора на 120^О и подключены к трехфазной сети с фазовым сдвигом напряжений на 120^О

2 )  обмотка статора включена в цепь постоянного тока, а обмотка ротора в сеть трехфазного тока

3 )  обмотки статора сдвинуты по поверхности статора на 120^О и подключены к цепи постоянного тока

4 )  имеется одна обмотка, которая включена в сеть однофазного переменного тока

7

Частота ЭДС, создаваемой на статоре синхронной машины, определяется соотношением…

1 )

2 )

3 )

4 )

8

Самое большое число пар полюсов имеют ….

Явнополюсные синхронные генераторы

9

Частота вращения ротора синхронного двигателя в номинальном режиме…..

равна частоте вращения магнитного поля

N

Вопрос:

Варианты ответов

1

Полупроводниковым диодом называют полупроводниковый прибор с двумя выводами и одним …

1 )  p-n переходом

2 )  кристаллом с n-типом проводимости

3 )  кристаллом с p-типом проводимости

4 )  управляющим электродом

2

На рисунке изображен …

1 )  биполярный транзистор

2 )  диодный тиристор

3 )  полевой транзистор

4 )  выпрямительный диод

3

На рисунке изображена структура…

1 )  выпрямительного диода

2 )  тиристора

3 )  стабилитрона

4 )  полевого транзистора

4

На рисунке изображена структура…

1 )  выпрямительного диода

2 )  тиристора

3 )  полевого транзистора

4 )  стабилитрона

5

На рисунке изображена структура…

1 )  стабилитрона

2 )  триодного тиристора

3 )  диодного тиристора

4 )  полевого транзистора

6

На рисунке изображена вольтамперная характеристика …

1 )  биполярного транзистора

2 )  триодного тиристора

3 )  диодного тиристора

4 )  полевого транзистора

7

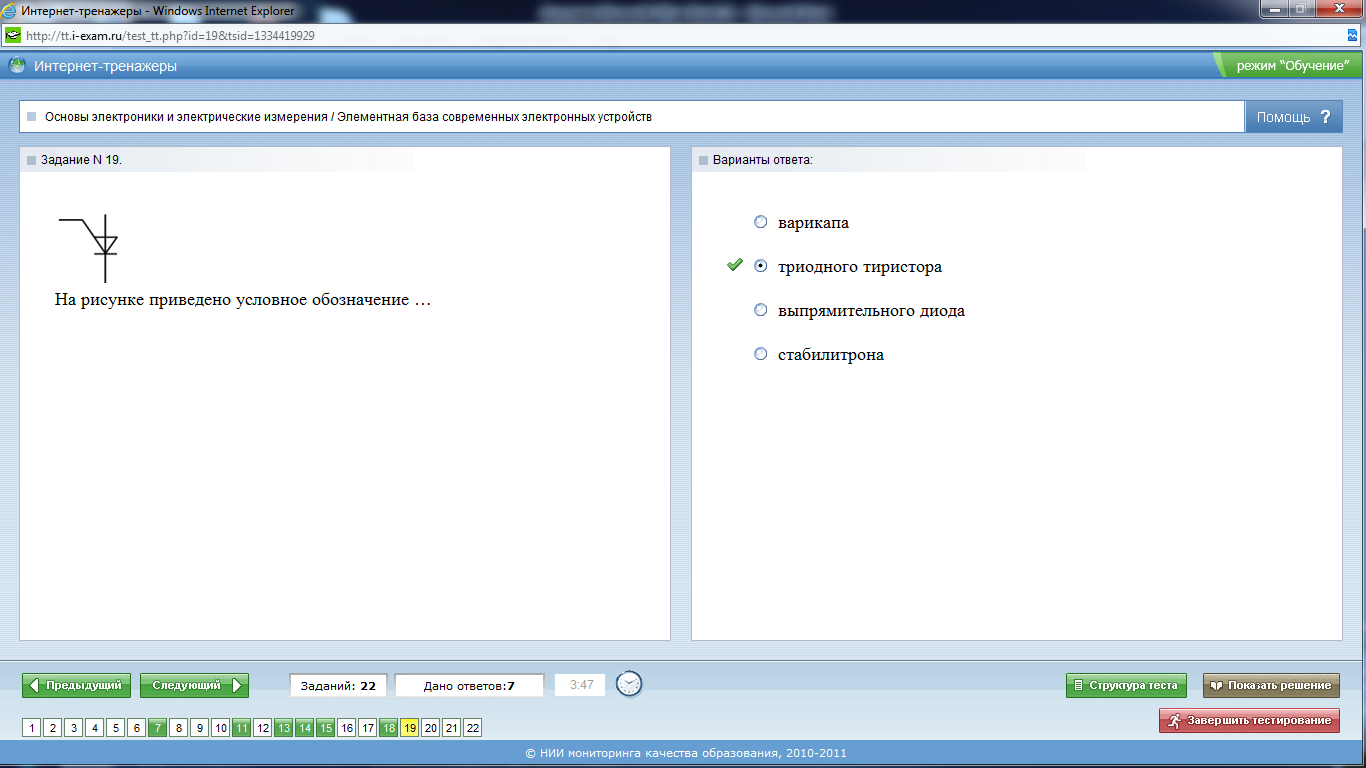

На рисунке приведено условное обозначение ….

Триодного тиристора

8

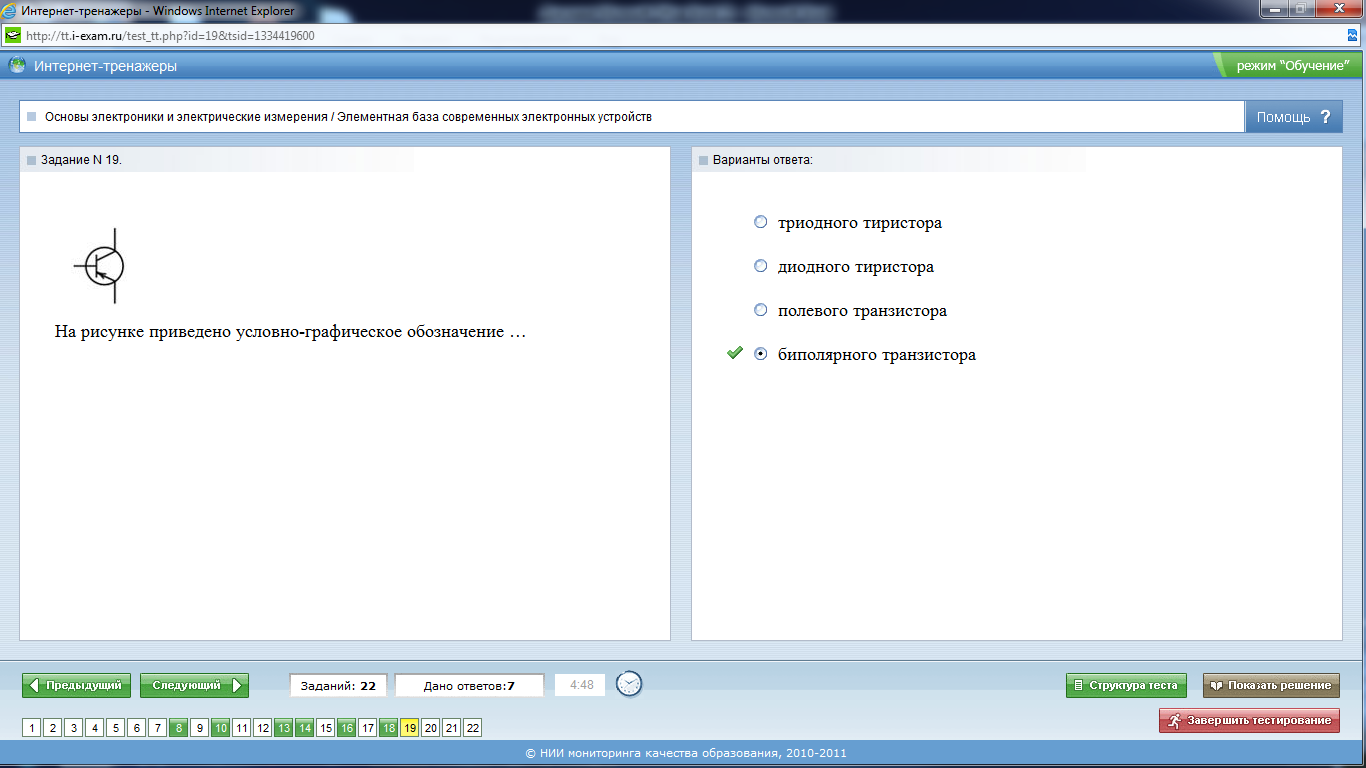

На рисунке приведено условно-графическое обозначение…

биполярного транзистора

№

Вопрос:

Варианты ответов

1

На рисунке изображена схема…

1 )  однополупериодного выпрямителя

2 )  трехфазного однополупериодного выпрямителя

3 )  двухполупериодного, мостового выпрямителя

4 )  двухполупериодного выпрямителя с выводом средней точки вторичной обмотки трансформатора

2

Двухполупериодной мостовой схеме выпрямления соответствует временная диаграмма напряжения…

1 )

2 )

3 )

4 )

3

Двухполупериодной схеме выпрямления  с выводом средней точки трансформатора соответствует временная диаграмма напряжения…

1 )

2 )   3 )

4 )

4

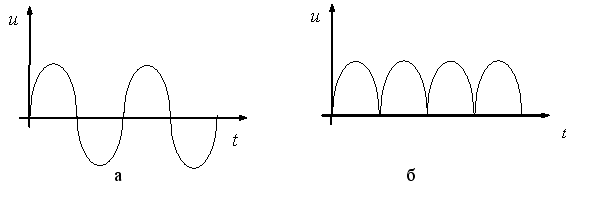

Приведены  временные диаграммы напряжения на входе (а) и выходе устройства (б). Данное устройство…

1 )  трансформатор 2 )  выпрямитель 3 )  сглаживающий фильтр 4 )  стабилизатор напряжения

5

Приведены  временные диаграммы напряжения на входе (а) и выходе устройства (б). Данное устройство…

1 )  стабилизатор напряжения

2 )  двухполупериодный  мостовой выпрямитель 3 )  сглаживающий фильтр 4 )  трехфазный выпрямитель

6

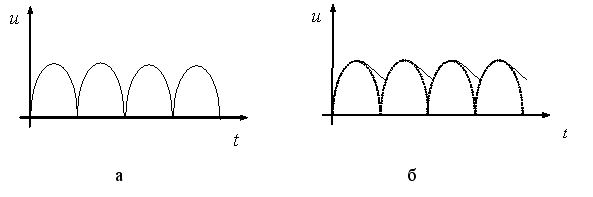

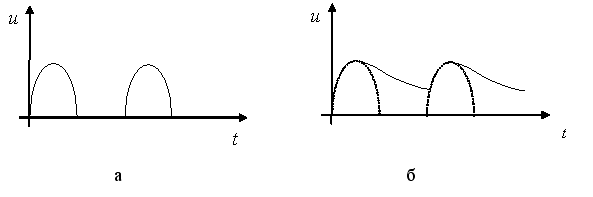

Приведены  временные диаграммы напряжения на входе (а) и выходе (б) устройства. Данное устройство…

1 )  стабилизатор напряжения 2 )  трехфазный выпрямитель 3 )  сглаживающий емкостной фильтр 4 )  выпрямитель

Количество диодов в схеме двухполупериодного выпрямителя с выводом средней точки обмотки трансформатора равно…..

2

7

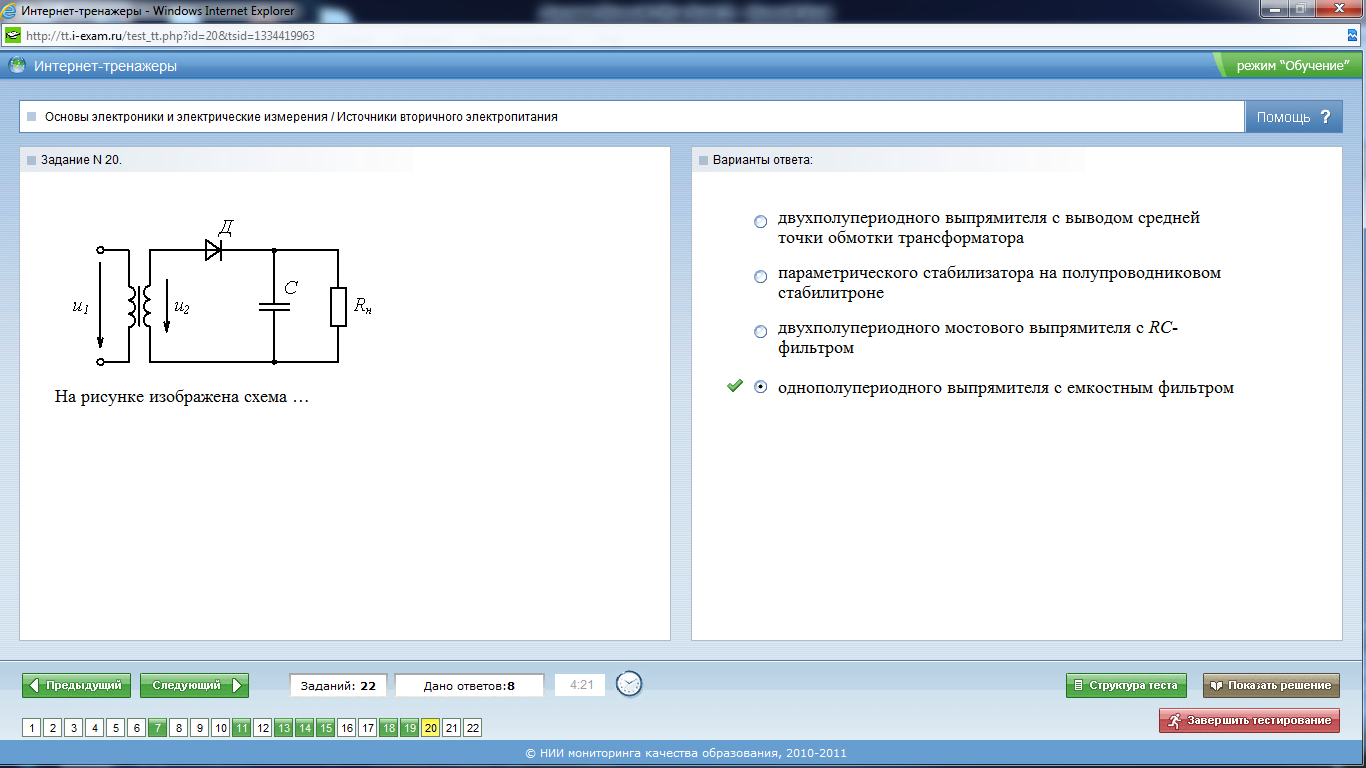

На рисунке изображена схема ….

Однополупериодного выпрямителя с емкостным фильтром

8

В качестве основной принята схема включения биполярного транзистора с общим….

эмиттером

9

Устройство, обладающее двумя состояниями устойчивого равновесия и способное скачком переходить из одного состояния в другое под воздействием внешнего управляющего сигнала называется….

триггером

10

Каждый из диодов однофазного мостового выпрямителя открыт в течение части ……..периода выпрямленного напряжения

1/2

11

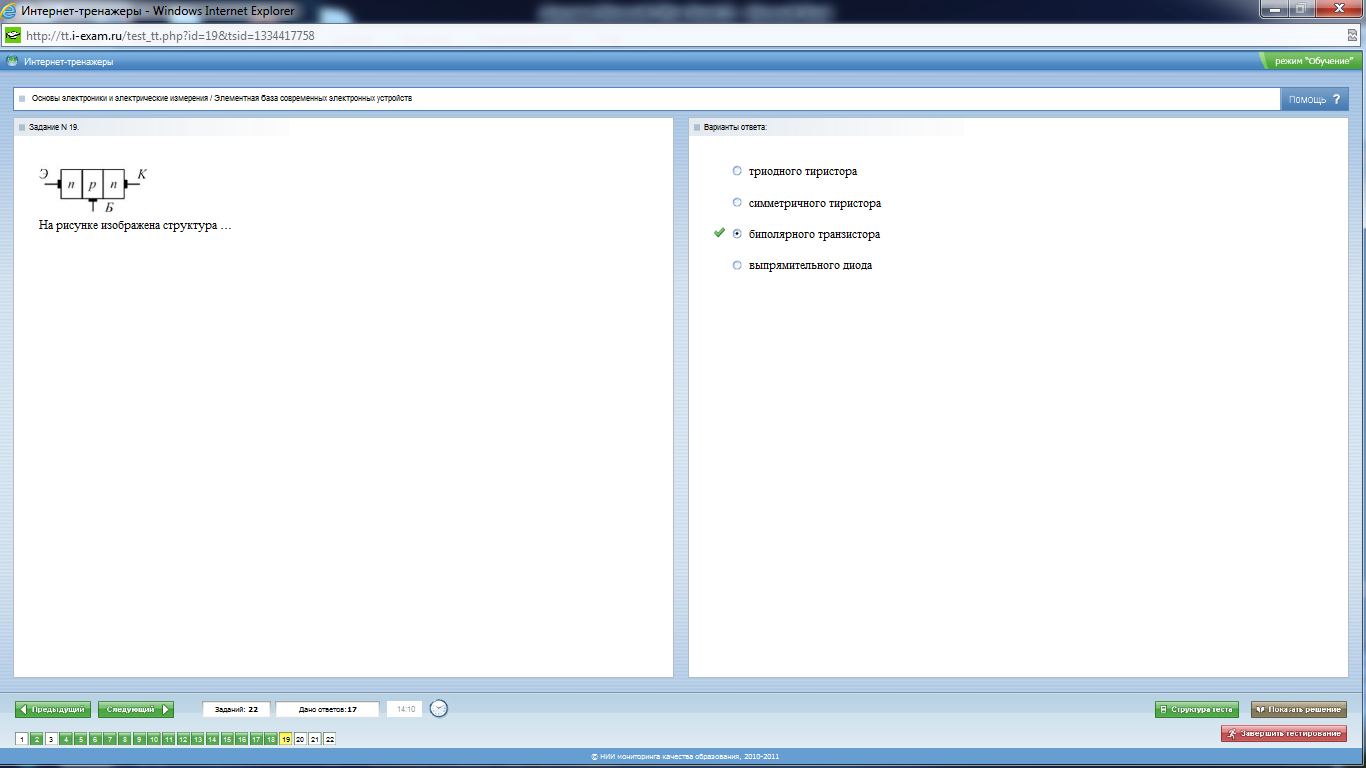

На рисунке изображена структура ……

биполярного транзистора

Начало формы

7. На схеме усилительного каскада резистор R₂ служит для….

ОТВЕТ создания входного напряжения

8. Чему пропорционален Коэффициент усиления по напряжению при работе на х.х.

ОТВЕТ прямопропорционален R2.

Конец формы

№

Вопрос:

Варианты ответов

1

Приведенная таблица истинности, соответствует элементу, выполняющему логическую операцию…

1 )  стрелку Пирса (ИЛИ-НЕ)

2 )  инверсии (НЕ)

3 )  сложения (ИЛИ)

4 )  умножения (И)

2

Приведенная таблица истинности, соответствует элементу, выполняющему логическую операцию…

1 )  умножения (И)

2 )  сложения (ИЛИ)

3 )  инверсии (НЕ)

4 )  стрелку Пирса (ИЛИ-НЕ)

3

Приведенная таблица истинности, соответствует элементу, выполняющему логическую операцию…

1 )  инверсии (НЕ)

2 )  умножения (И)

3 )  стрелку Пирса (ИЛИ-НЕ)

4 )  сложения (ИЛИ)

4

Приведенной таблице истинности соответствует схема…

1 )   2 )

3 )

4 )

5

Данное обозначение показывает, что устройство выполняет логическую операцию...

1 )  сложения (ИЛИ)

2 )  инверсии (НЕ)

3 )  стрелку Пирса (ИЛИ-НЕ)

4 )  умножения (И)

6

Приведенной тблице истинности соответствует схема…

1 )

2 )

3 )

4 )

7

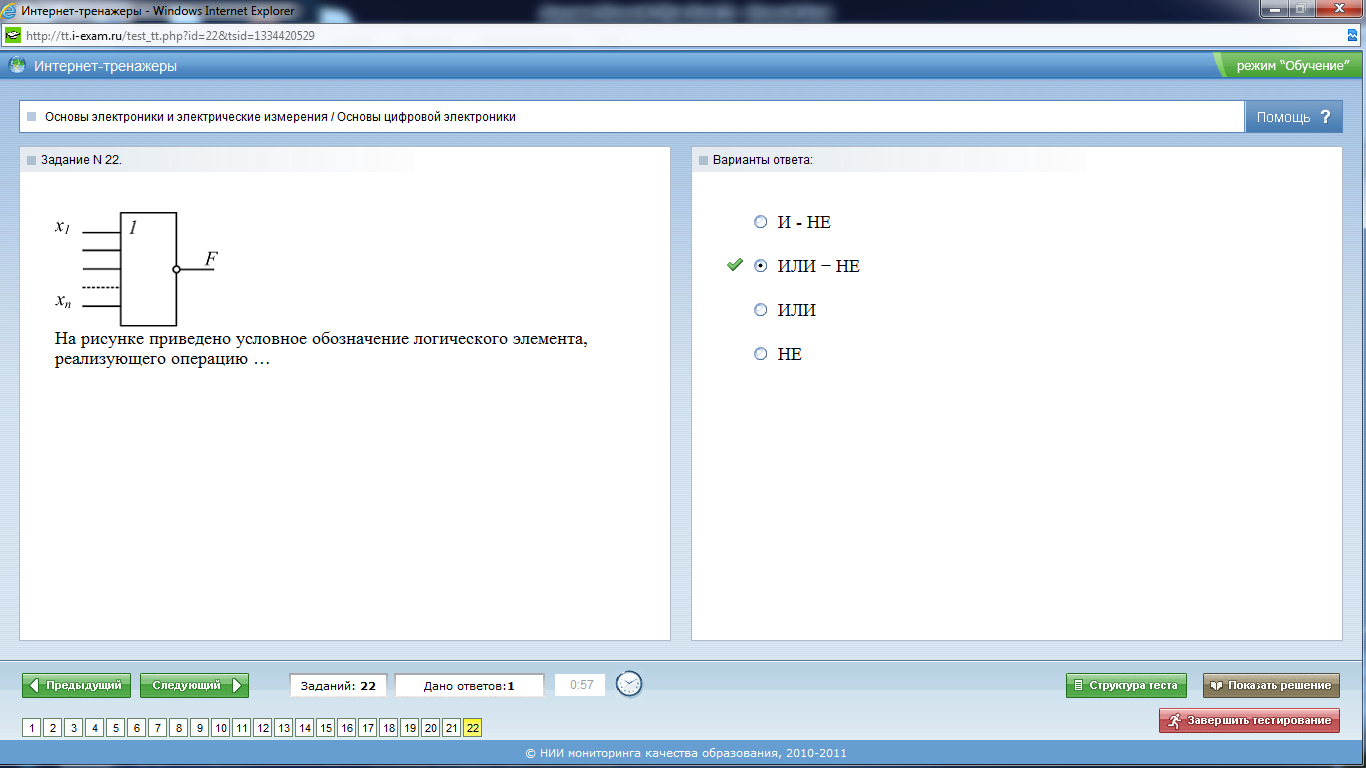

На рисунке приведено условное обозначение логического элемента, реализующего операцию……

ИЛИ-НЕ

8

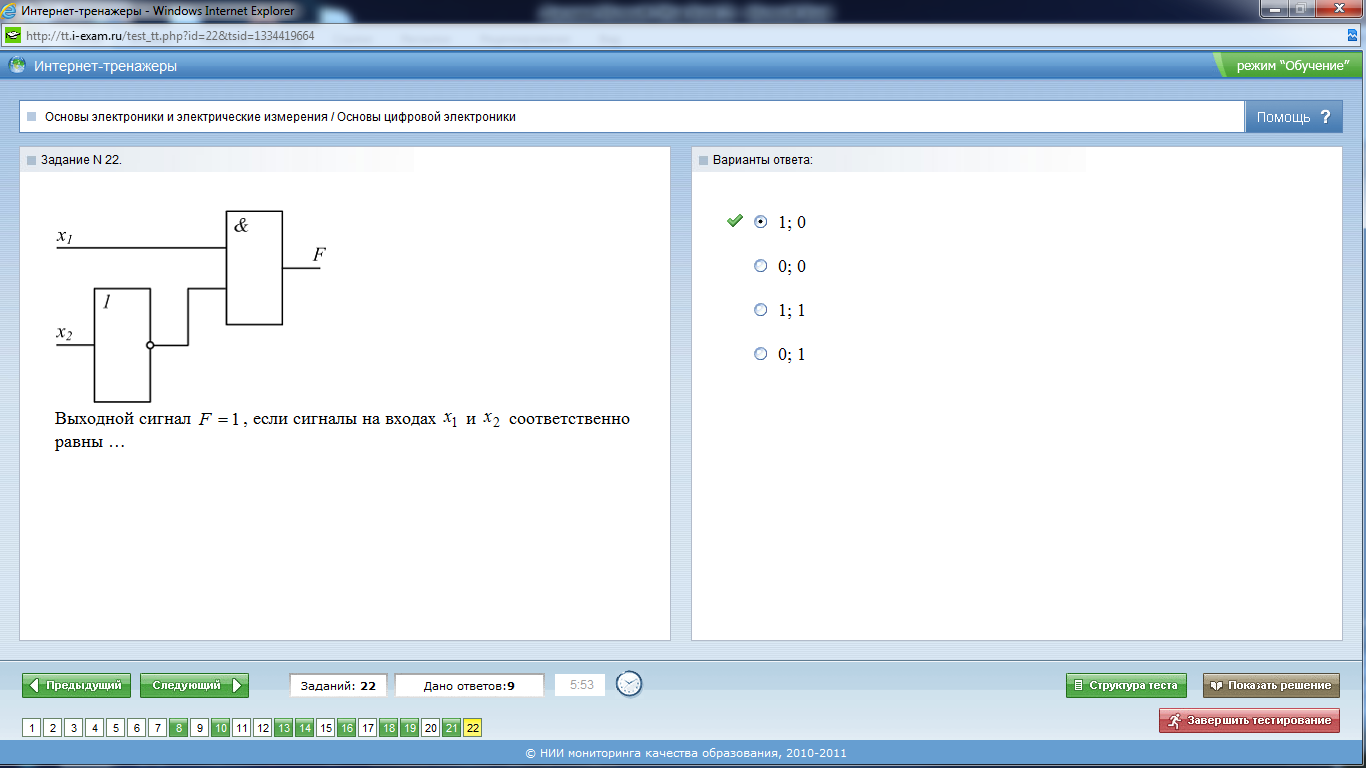

Входной сигнал F =1, если на входах Х₁ и Х₂ соответственно равны…

1; 0
