Вопрос:

Варианты ответов

Электрическая цепь, у которой электрические напряжения и электрические токи связаны друг с другом линейными зависимостями, называется…

1 ) линейной электрической цепью

2 ) схемой замещения

3 ) нелинейной электрической цепью

4 ) принципиальной схемой

Источник электрической энергии, напряжение, на выводах которого не зависит от электрического тока в нем, это …

1 ) идеальный источник напряжения

2 ) идеальный источник тока

3 ) реальный источник напряжения

4 ) реальный источник тока

Величина, обратная сопротивлению участка цепи называется…

1 ) силой тока

2 ) напряжением

3 ) мощностью

4 ) проводимостью

Количество узлов в данной схеме составляет…

1 ) шесть

2 ) два

3 ) три

4 ) четыре

Количество узлов в данной схеме составляет…

1 ) семь

2 ) пять

3 ) три

4 ) четыре

Идеальному источнику ЭДС соответствует внешняя характеристика под номером…

1 ) два

2 ) один

3 ) четыре

4 ) три

Единицей измерения проводимости электрической ветви является…

1)	Ампер		2)	Сименс
3)	Ом		4)	Вольт

При заданной вольт-амперной характеристике приемника его сопротивление составит…

20кОм

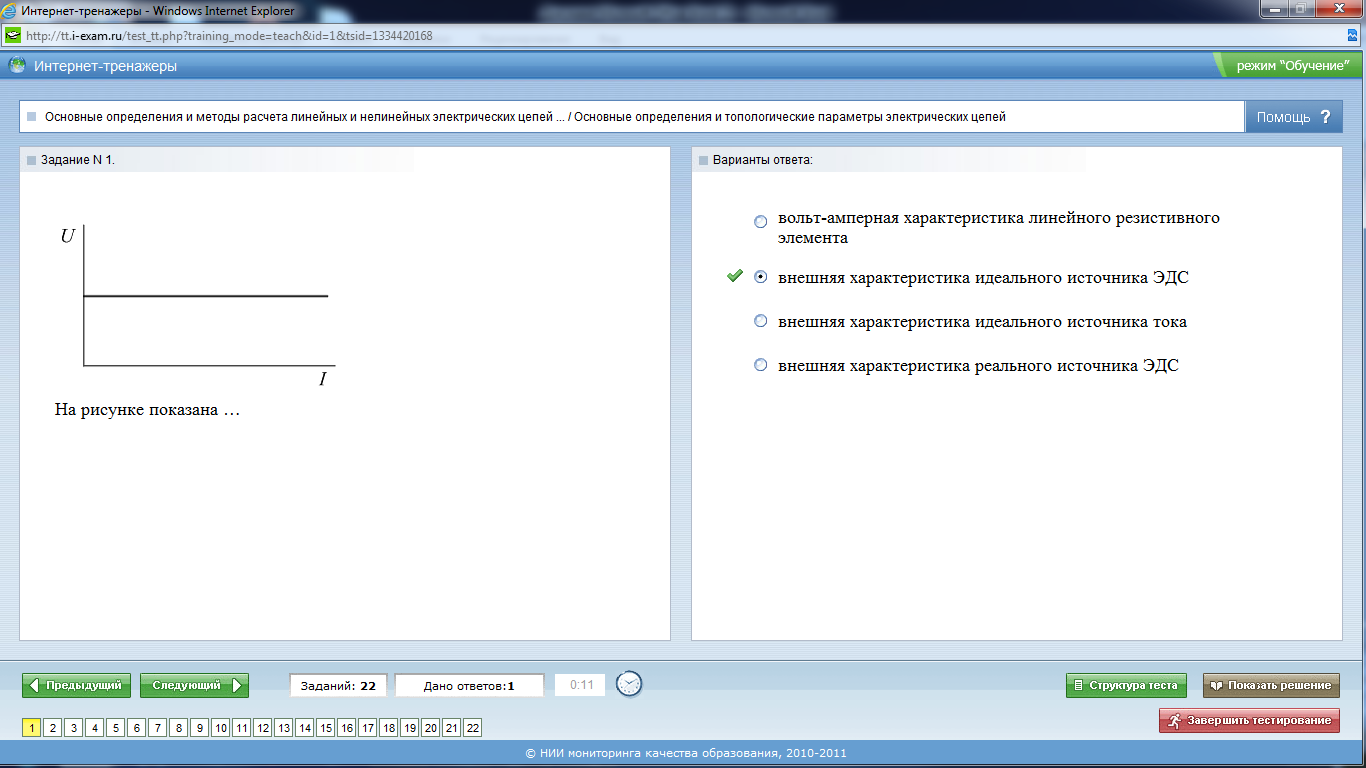

На рисунке показана ….

Внешняя характеристика идеального источника ЭДС

Математической моделью электрической цепи является….

Схема замещения

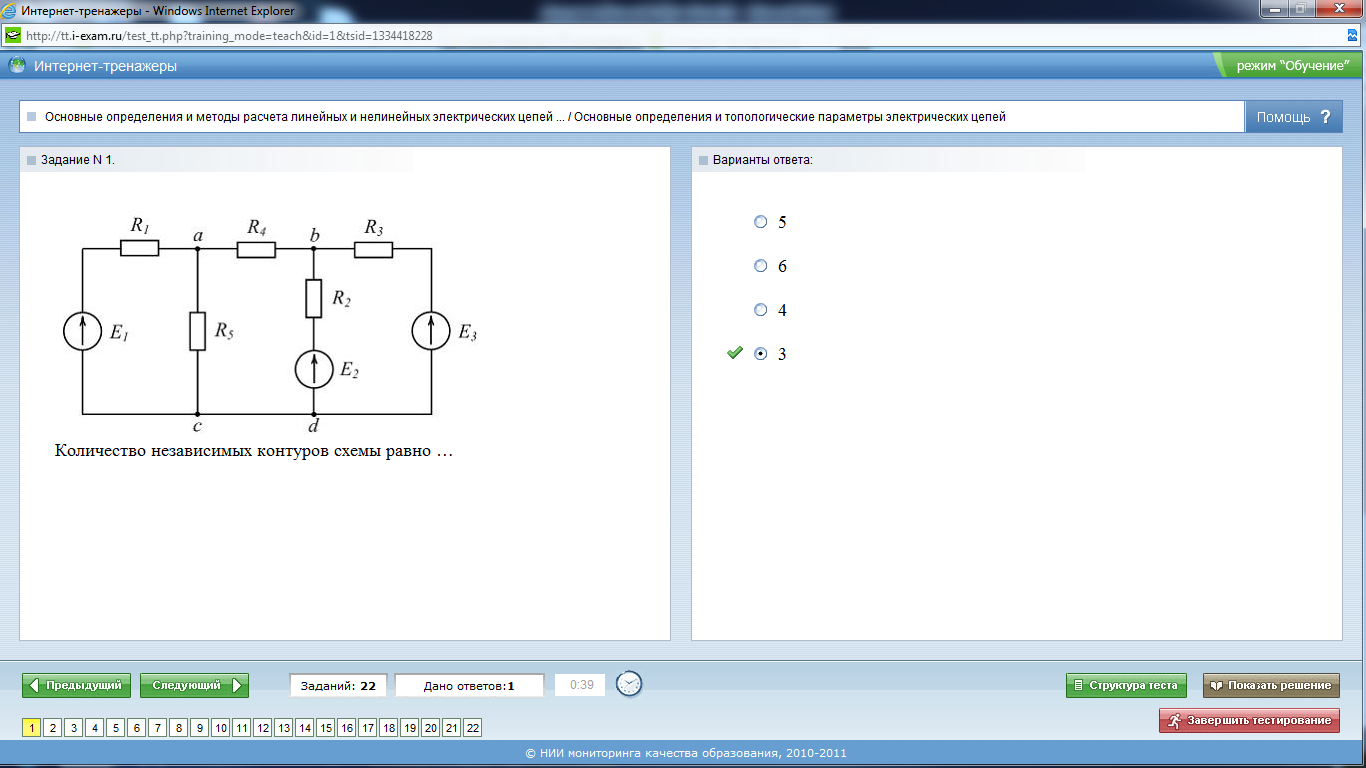

Количество независимых контуров схемы равно…..

Начало формы

№	Вопрос:	Варианты ответов
1	Закон Ома графически выражается в виде…	1 ) прямой параллельной вертикальной оси 2 ) параболы 3 ) прямой параллельной горизонтальной оси 4 ) прямой, проходящей через начало координат
2	При заданной вольт-амперной характеристике приемника его проводимость равна…	1 ) 0,5 См 2 ) 5 См 3 ) 0,2 См 4 ) 2 См
3	Если напряжение U = 200 В, а ток 5 А, то сопротивление равно …	1 ) 0,025 Ом 2 ) 100 Ом 3 ) 1 кОм 4 ) 40 Ом
4	Если к цепи приложено напряжение U=120 В, а сила тока I=2 А, то сопротивление цепи равно …	1 ) 0,017 Ом 2 ) 240 Ом 3 ) 120 Ом 4 ) 60 Ом
5	Полярность на вольтметре показывает направление напряжения. Если показание вольтметра pV=50 В, то показание амперметра pA равно …	1 ) 1 А 2 ) 11 А 3 ) 10 А 4 ) 6 А
6	Полярность на амперметре pA показывает направление тока. Если показание амперметра составляет pА=5 А, то вольтметр покажет …	1 ) 0 В 2 ) 10 В 3 ) 4 В 4 ) 20 В

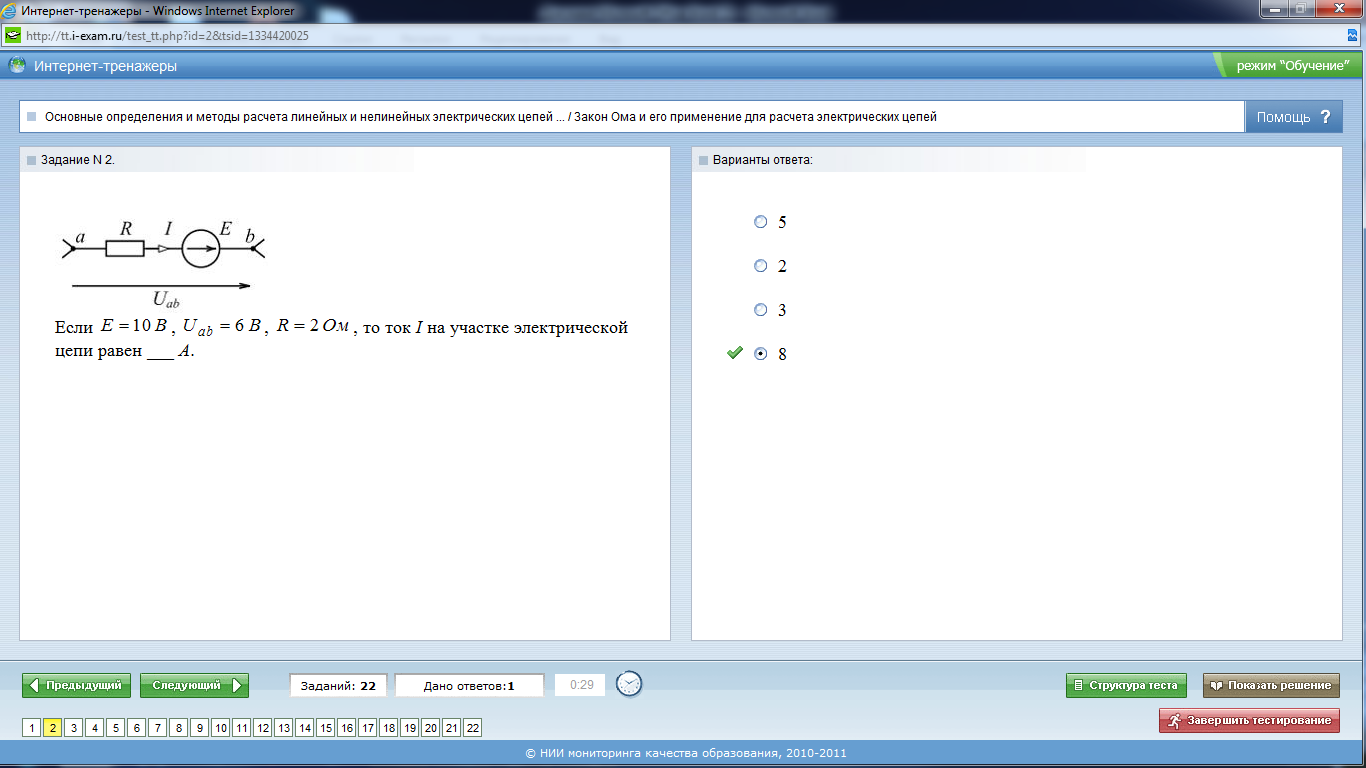

7. Если Е = 10В, Uав = 6 В, R = 2 Ом, то I на участке электрической цепи равен……. А

ОТВЕТ 8 А

8. На участке электрической цепи измерены ток I= 2 мА, напряжение U = 100 В. Сопротивление резистора равно…

ОТВЕТ 50 кОм

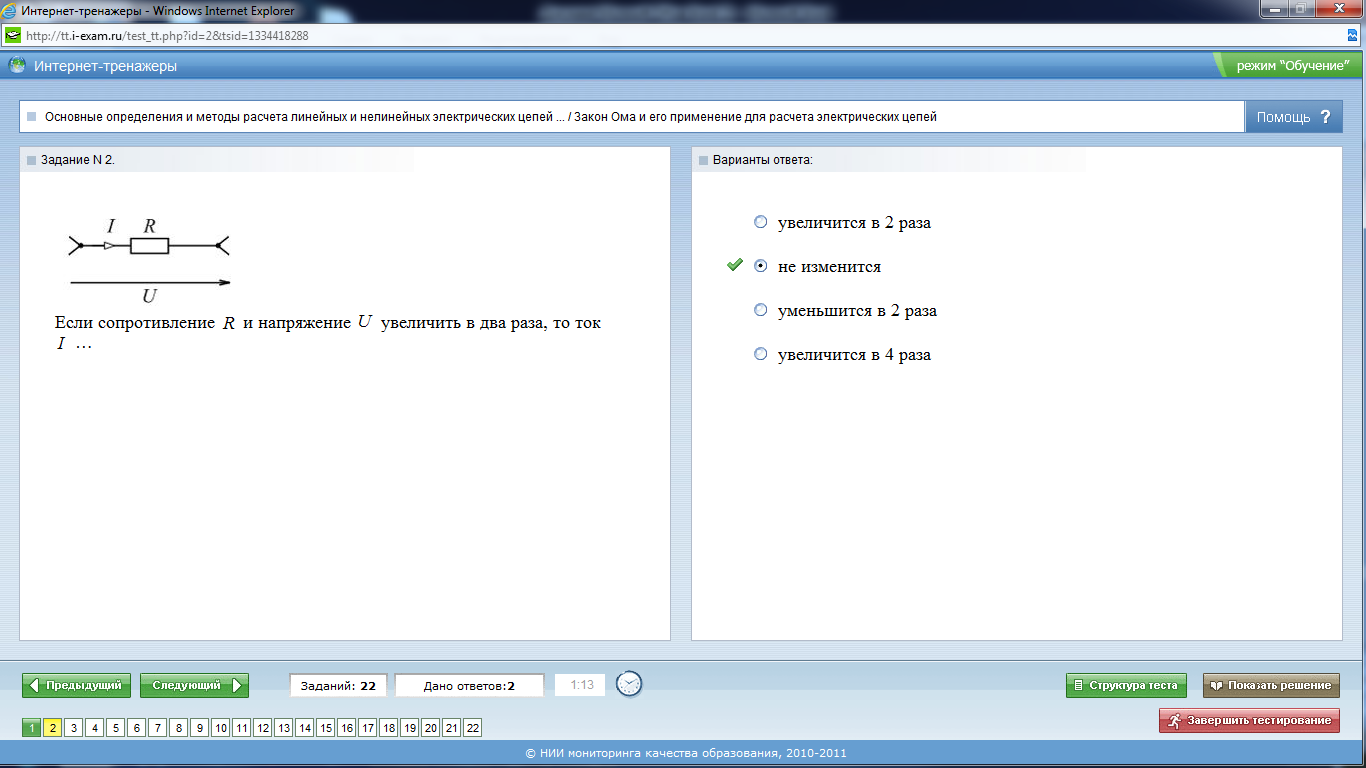

9. Если сопротивление R и напряжение U увеличить в два раза, то ток I…..

ОТВЕТ : не изменится

Конец формы

Начало формы

№	Вопрос:	Варианты ответов
1	Для узла «а» справедливо следующее уравнение по первому закону Кирхгофа…	1 ) 2 ) 3 ) 4 )
2	Если токи в ветвях составляют , то ток будет равен…	1 ) 8 А 2 ) 20 А 3 ) 12 А 4 ) 6 А
3	Если токи в ветвях составляют , то ток будет равен…	1 ) 5 А 2 ) 10 А 3 ) 7 А 4 ) 1 А
4	Общее количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях заданной цепи составит…	1 ) три 2 ) два 3 ) четыре 4 ) шесть
5	Количество независимых уравнений по второму закону Кирхгофа, необходимое для расчета токов в ветвях составит…	1 ) три 2 ) четыре 3 ) два 4 ) одно
6	Количество независимых уравнений, необходимое для расчета токов в ветвях по второму закону Кирхгофа составит…	1 ) Четыре 2 ) шесть 3 ) три 4 ) два

Конец формы

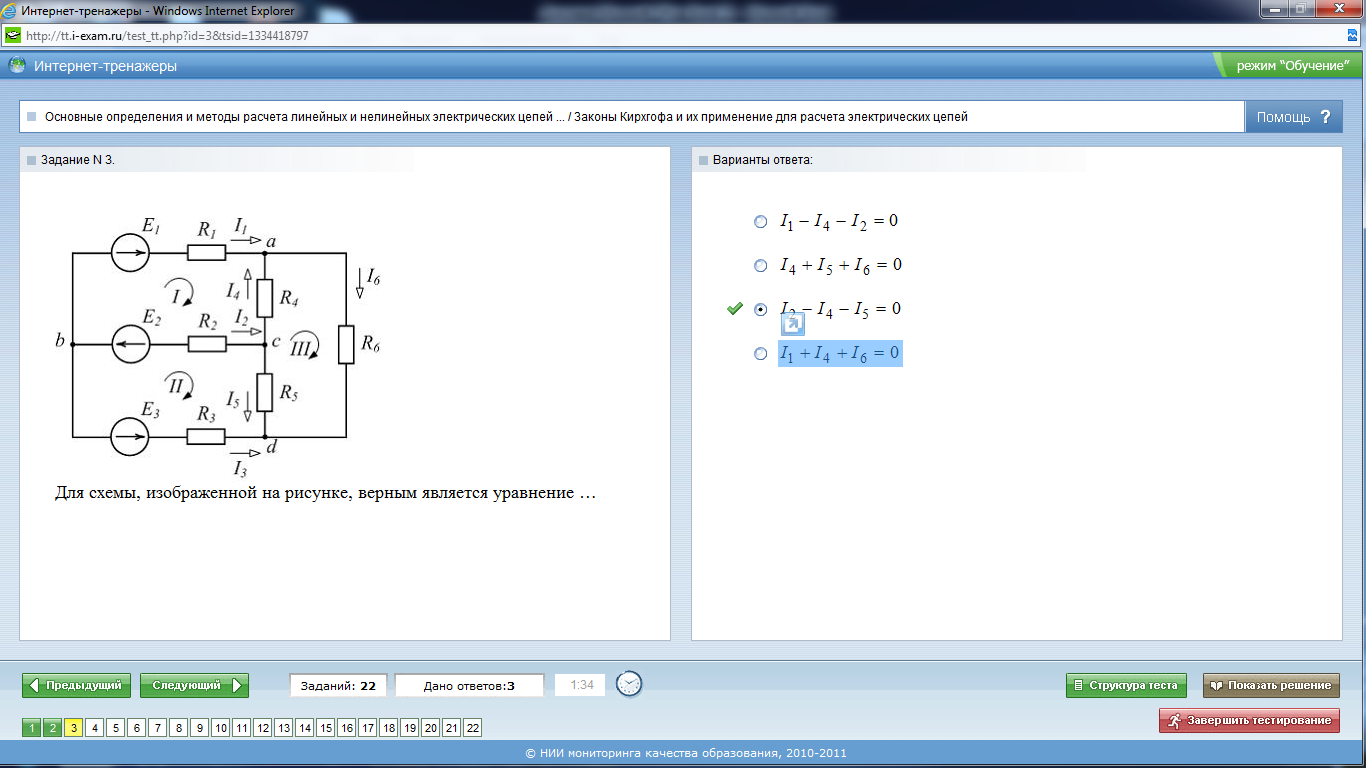

7. Для схемы, изображенной на рисунке, верным является уравнение…

ОТВЕТ

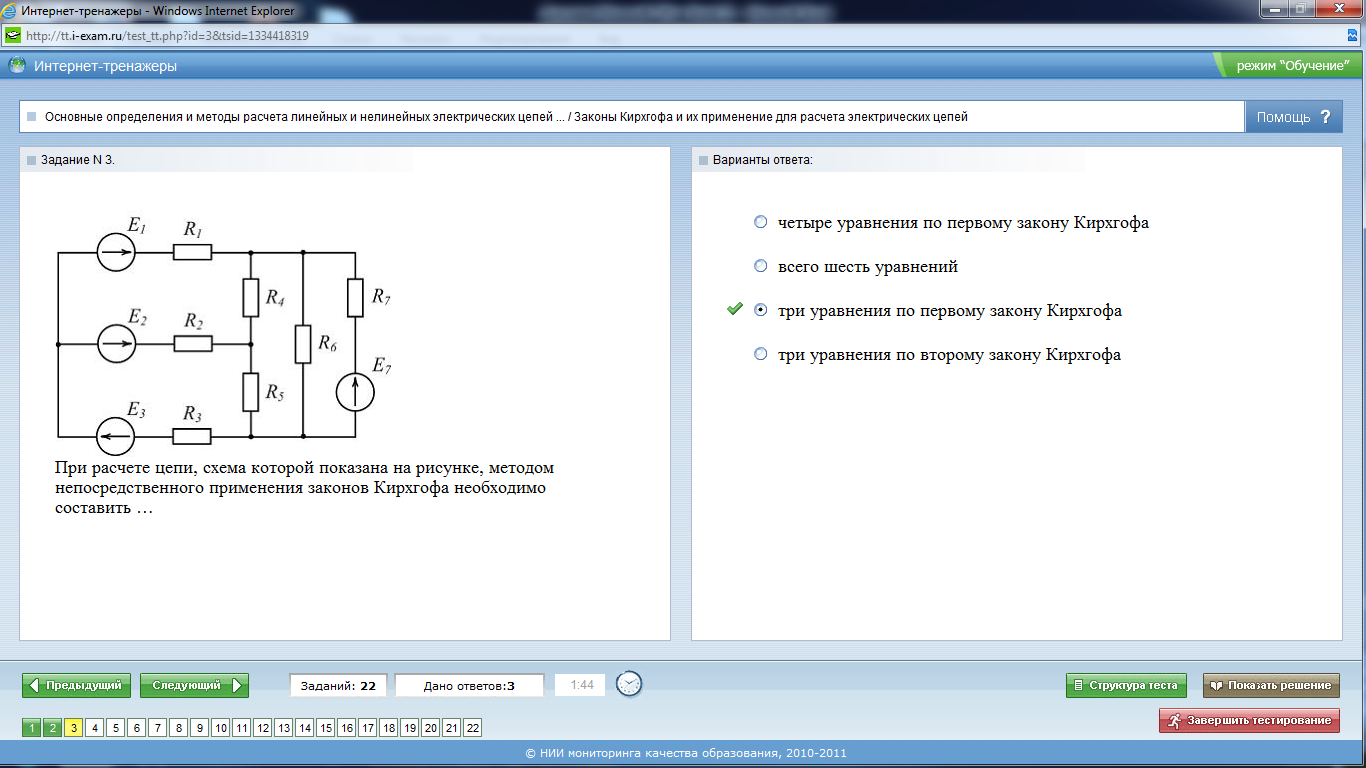

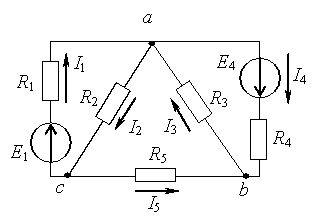

8. При расчете цепи, схема которой показана на рисунке, методом непосредственного применения законов Кирхгофа необходимо составить….

ОТВЕТ три уравнения по первому закону Кирхгофа

№	Вопрос:	Варианты ответов
1	Если сопротивления то на резисторах будут наблюдаться следующие напряжения…	1 ) на R₂→ max, на R₁→ min 2 ) на всех одно и то же напряжение 3 ) на R₃→ max, на R₂→ min 4 ) на R₁→ max, на R₂→ min
2	Если то на резисторах будут наблюдаться следующие напряжения…	1 ) на всех одно и то же напряжение 2 ) на R₃→ max, на R₁→ min 3 ) на R₂→ max, на R₁→ min 4 ) на R₁→ max, на R₃→ min
3	Если все резисторы имеют одинаковое сопротивление, то эквивалентное сопротивление цепи равно…	1 ) 2 ) 3 ) 4 )
4	Если через нагрузку с сопротивлением = 10 Ом проходит постоянный ток 5 А, а сопротивление одного провода линии = 1 Ом, то падение напряжения в линии составит…	1 ) 10 В 2 ) 60 В 3 ) 50 В 4 ) 5 В

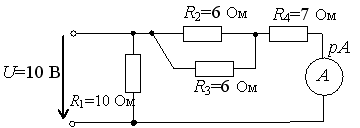

5	Показание амперметра рА составит…	1 ) 10 А 2 ) 1 А 3 ) 0,1 А 4 ) 2 А
6	Если U₁= 20B. То напряжениеU₂ равно ……..В	10 В
7	Эквивалентное сопротивление цепи относительно источника ЭДС составит…	1 ) 6R 2 ) 4R 3 ) 3R 4 ) R

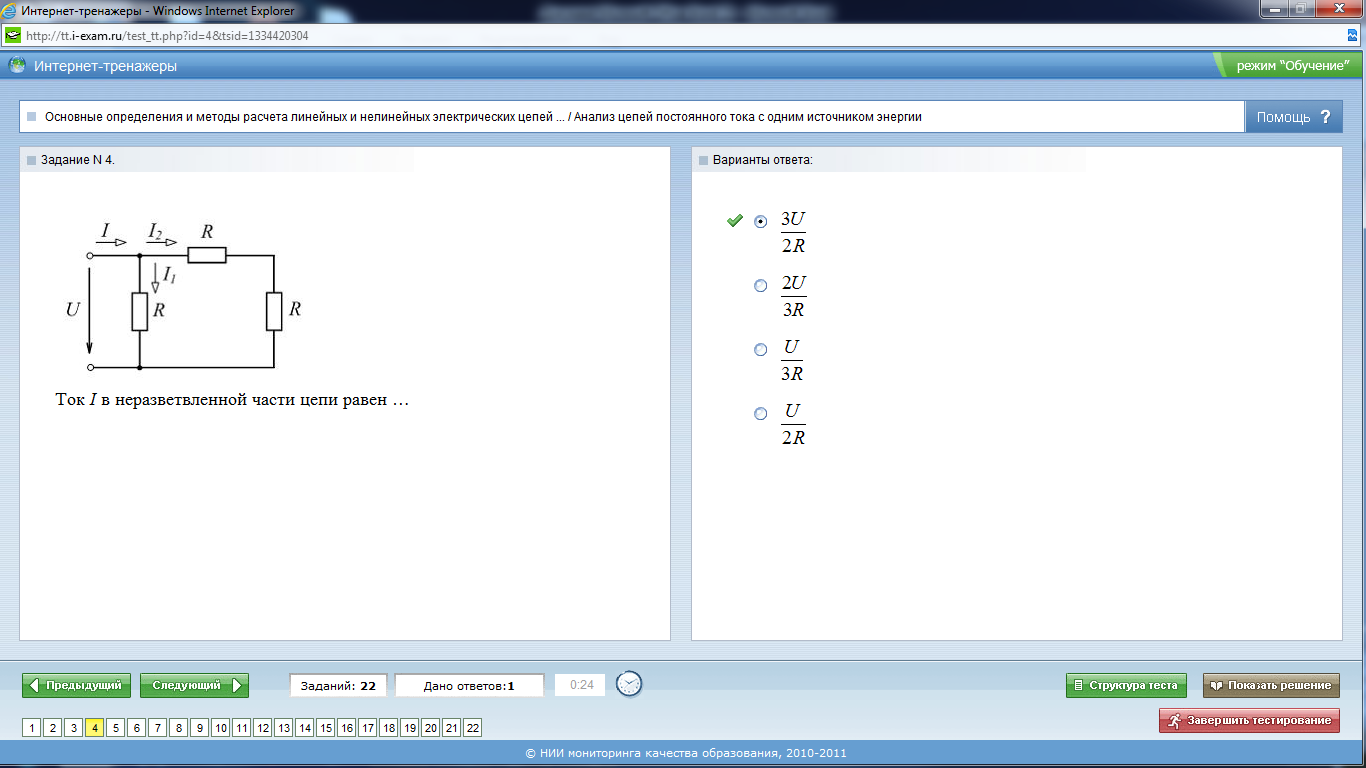

8	Ток I в неразветвленной части цепи равен…….

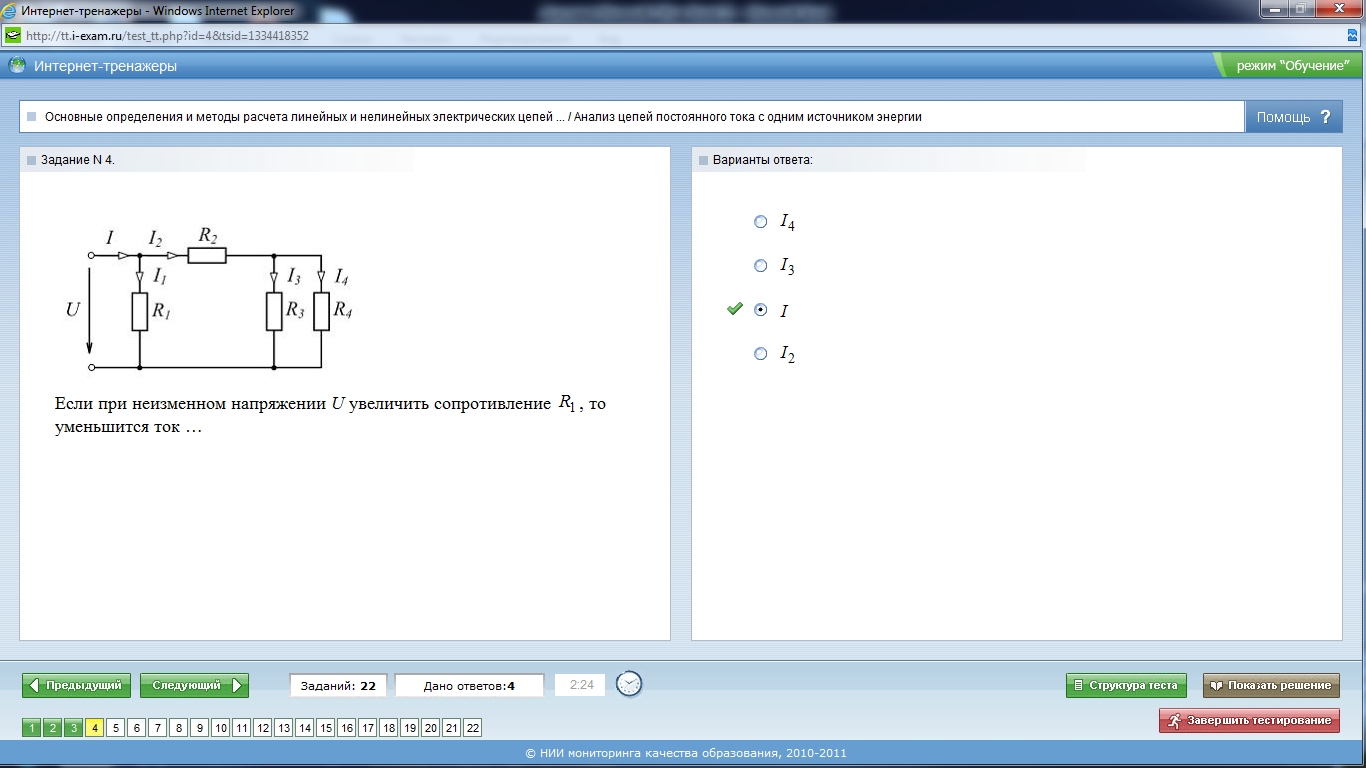

9	Если при неизменном напряжении U увеличить сопротивление R 1, то уменьшится ток….	I

N	Вопрос:	Варианты ответов
1	Выражение для мощности P, выделяющейся в нагрузке с сопротивлением R, имеет вид…	1 ) 2 ) 3 ) 4 )
2	Источники ЭДС работают в следующих режимах…	1 ) – потребитель, а – генератор 2 ) – генератор, а – потребитель 3 ) оба в генераторном режиме 4 ) оба в режиме потребителя
3	Источники ЭДС работают в следующих режимах…	1 ) – генератор, а – потребитель 2 ) оба в режиме потребителя 3 ) – потребитель, а – генератор 4 ) оба в генераторном режиме
4	Уравнение баланса мощностей представлено выражением…	1 ) 2 ) 3 ) 4 )
5	При известных значениях ЭДС и токов в ветвях вырабатываемая источниками мощность составит…	1 ) 40 Вт 2 ) 30 Вт 3 ) 20 Вт 4 ) 10 Вт
6	Если сопротивления цепи заданы в Омах, а токи в ветвях составляют то потребляемая мощность имеет величину…	1 ) 8 Вт 2 ) 20 Вт 3 ) 10 Вт 4 ) 2 Вт

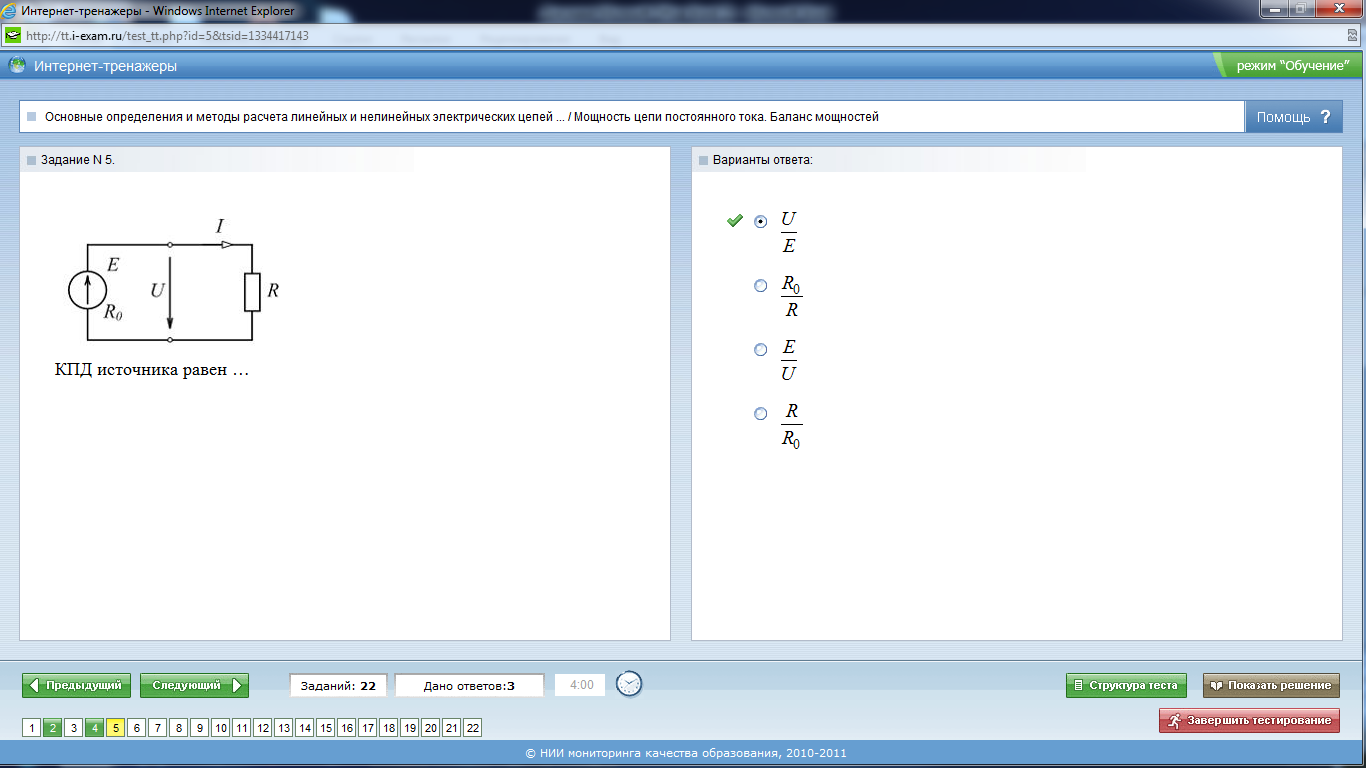

7	КПД источника равен…

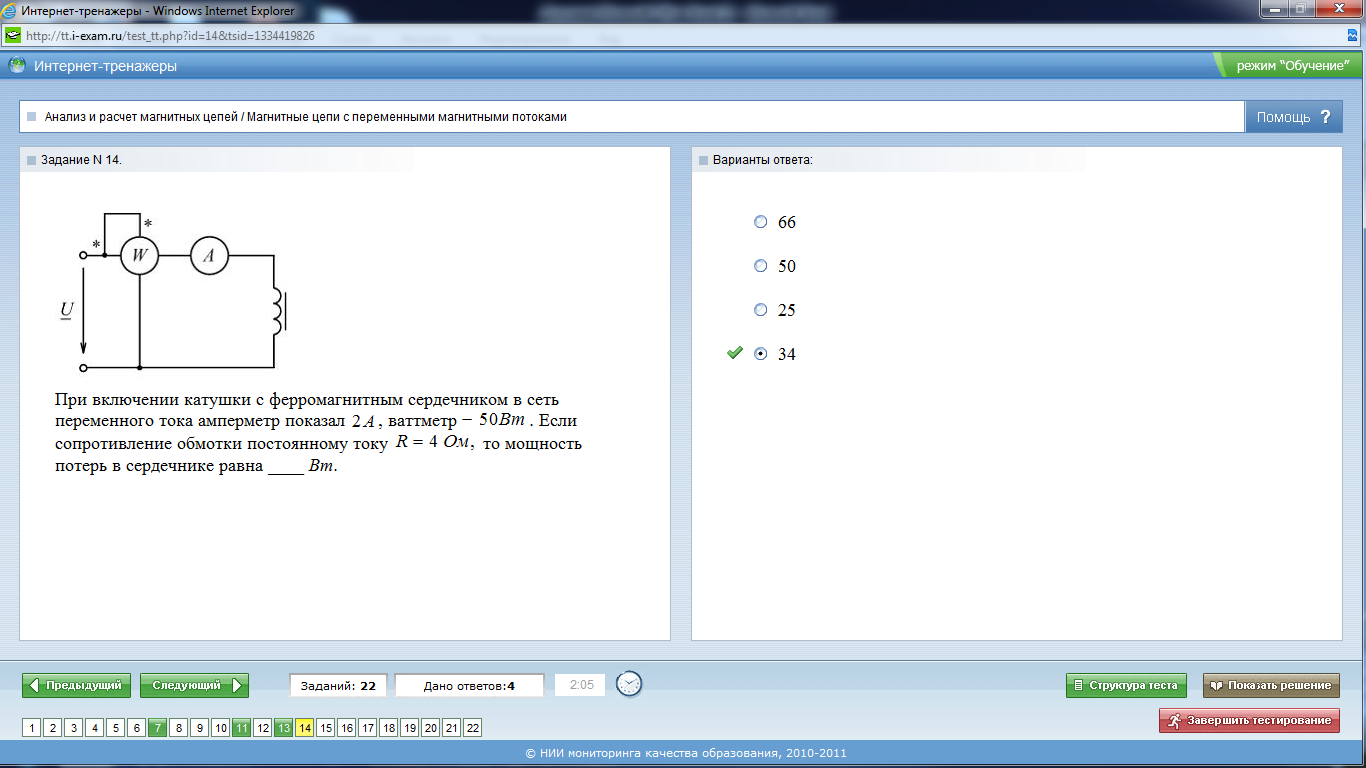

8	При включении катушки с ферромагнитным сердечником в сеть переменного тока амперметр показал 2 А, ваттметр – 50 Вт. Если сопротивление обмотки постоянному току R= 4 Ом, мощность потерь в сердечнике равна….. Вт	34

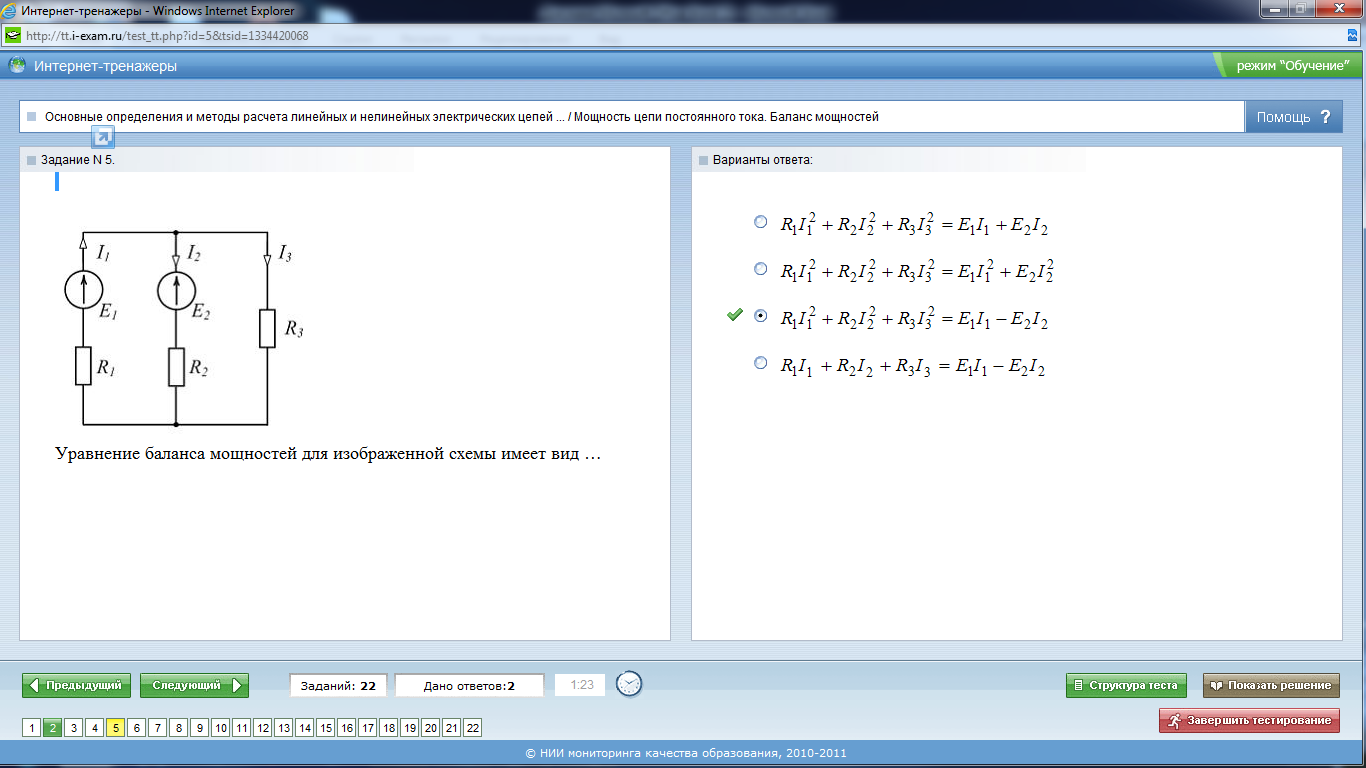

9	Уравнение баланса мощностей для изображенной схемы имеет вид…..

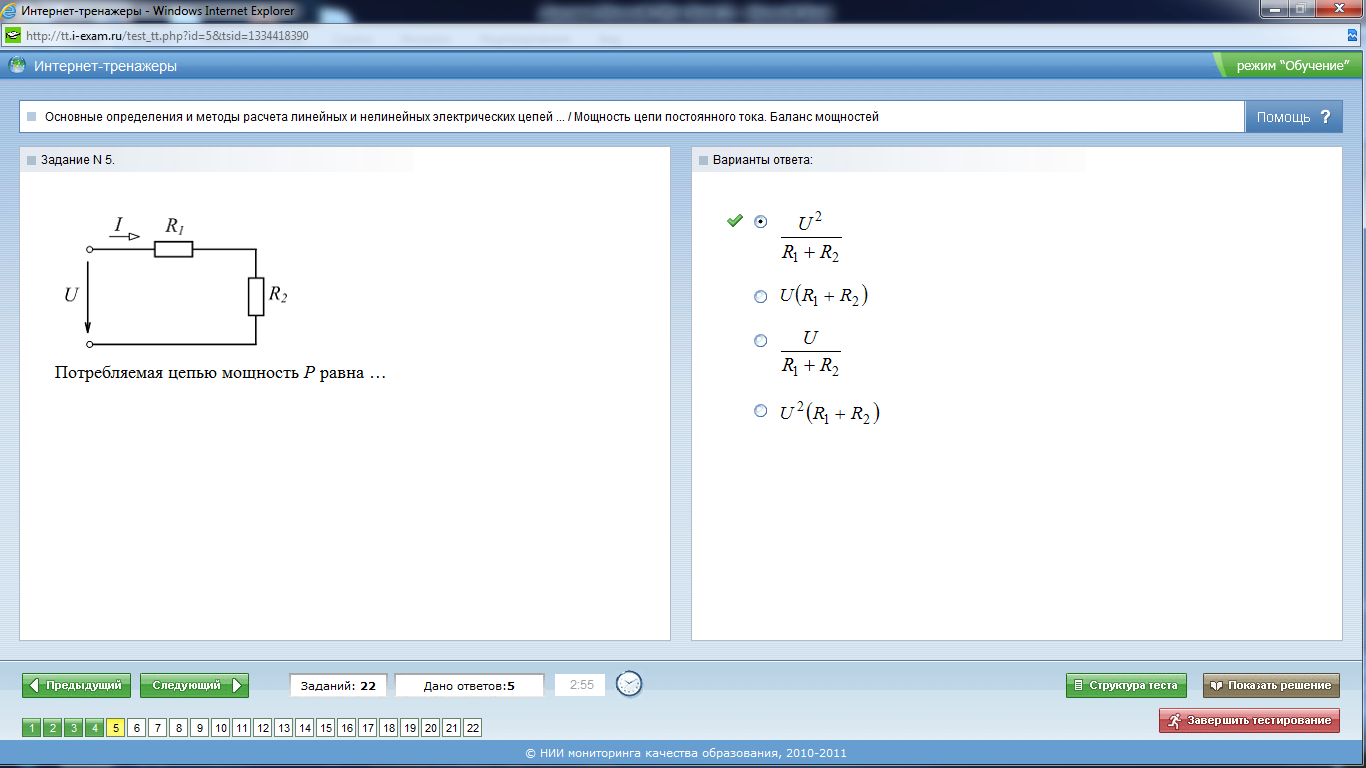

10	Потребляемая цепью мощность Р равна…..

N	Вопрос:	Варианты ответов
1	Статическое сопротивление нелинейного элемента в точке А определяется выражением…	1 ) 2 ) 3 ) 4 )
2	Статическое сопротивление нелинейного элемента при токе 2 А составит…	1 ) 60 Ом 2 ) 28 Ом 3 ) 32 Ом 4 ) 15 Ом

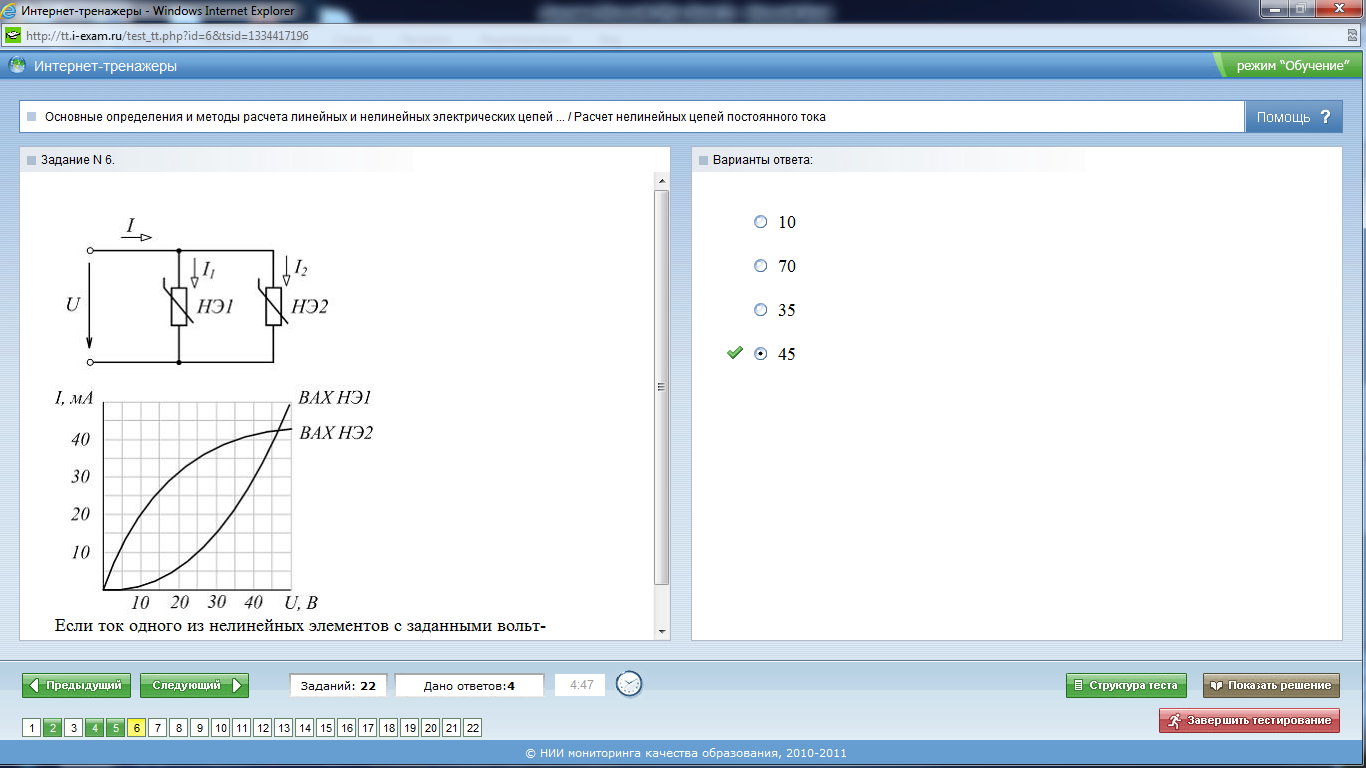

3	Если ток одного из нелинейных элементов, с заданными ВАХ I₂ = 30А, то общий ток ….?	45А
4	Если статическое сопротивление нелинейного элемента при токе 0,3 А равно 10 Ом, то напряжение составит…	1 ) 0,03 В 2 ) 10,3 В 3 ) 3 В 4 ) 33,33 В
5	При последовательном соединении линейного и нелинейного сопротивлений с характеристиками а и б характеристика эквивалентного сопротивления…	1 ) пройдет выше характеристики а 2 ) совпадет с кривой а 3 ) пройдет ниже характеристики б 4 ) пройдет между ними
6	При последовательном соединении нелинейных сопротивлений с характеристиками и, характеристика эквивалентного сопротивления …	1 ) пройдет выше характеристики 2 ) пройдет между ними 3 ) совпадет с кривой 4 ) пройдет ниже характеристики
7	При параллельном соединении нелинейных сопротивлений, заданных характеристиками и, характеристика эквивалентного сопротивления пройдет…	1 ) пройдет выше характеристики 2 ) совпадет с кривой 3 ) пройдет ниже характеристики 4 ) пройдет между ними
8	Если в схеме цепи с последовательным соединение линейного и нелинейного резисторов с заданными вольт-амперными характеристиками ток I = 25 мА, то ЭДС Е равна…. В	70 В

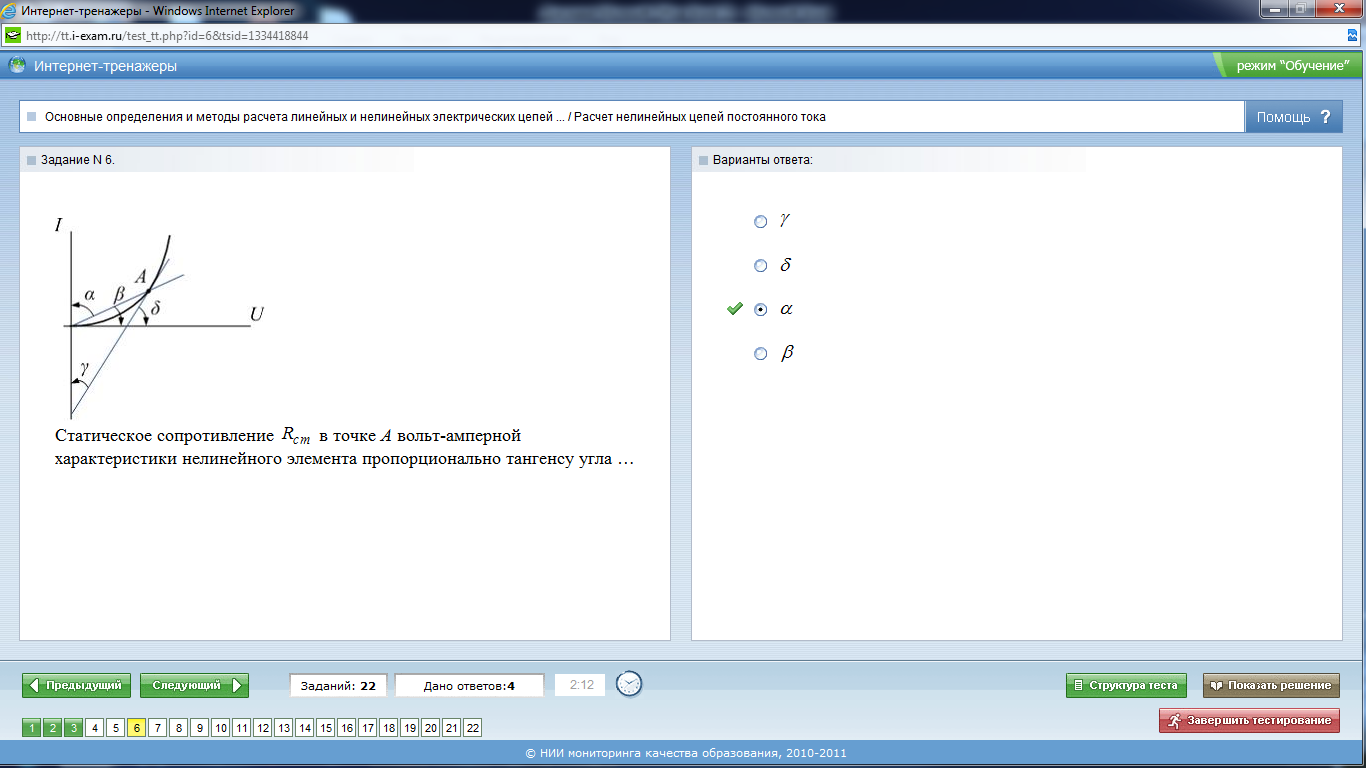

9	Статическое сопротивление Rст в точке А вольт-амперной характеристики нелинейного элемента пропорционально тангенсу угла ….
