Пулевая перфорация

При пулевой перфорации используют так называемый «пробойник». Это электрический перфоратор, который несет пулевые заряды, приводимые в действие электрическим импульсом с поверхности. При срабатывании пули пробивают отверстия в обсадной колонне и цементе за ней, тем самым обеспечивая доступ нефти и газа в ствол скважины. Как правило, спускают не один пробойник, а несколько, собранных в гирлянду. Такие перфораторы спускают в скважину на металлическом тросе, что ускоряет процесс спуска. Неудобство таких перфорационных снарядов состоит в том, что, поскольку они приводятся в действие электросигналом, они могут получить посторонний сигнал или сигнал рации и сработать преждевременно. Поэтому, при подготовке к спуску, перфораторами обращаются очень осторожно. На время, пока перфораторы не достигли 300 м от поверхности, выключаются все рации и радио в близлежащем районе.

Рисунок. Схема установки обсадной колонны в скважину

Куммулятивная перфорация

Более широкое распространение получили куммулятивные перфораторы. В отличие от пробойника, такой перфоратор несет заряды находящегося под очень большим давлением газа, расположенные на теле перфоратора. При приведении этих зарядов в действие, направленная струя газа имеет достаточную силу, чтобы пробить обсадную колонну и цемент за ней, тем самым обеспечивая доступ нефти и газа из пласта в ствол скважины. Как правило, куммулятивные перфораторы спускают в скважину на НКТ, гирляндой по несколько штук, и устанавливают напротив нефтеносного пласта. Все заряды связаны между собой проводками, которые соединяются с детонатором, установленным сверху перфораторов. Заряды приводят в действие при помощи перфорационного ломика, который бросают с поверхности в НКТ. Ломик ударяет по детонатору, который в свою очередь передает сигнал зарядам и приводит их в действие. Срабатывание детонатора можно определить по толчку, передаваемому по стволу скважины.

Преимущество куммулятивных перфораторов по сравнению с пробойником заключается в том, что они более безопасны, на них не оказывает влияния радиосигнал. После использования перфораторы можно извлечь из скважины для перезарядки и повторного применения.

Проведение перфорации требует привлечения геофизических работ. Перед началом перфорации в скважину

Рисунок 18. Процесс перфорации.

спускают геофизические приборы, при помощи которых определяют глубину залегания нефтеносного пласта с точностью до метра. При этом важно определить местонахождение муфт обсадной колонны, чтобы при проведении перфорации заряды не попали по муфте и не отстрелили колонну. Зная точную глубину, можно приступать к спуску перфораторов.

После того, как перфораторы установлены в необходимой точке, в скважину вновь спускают геофизический инструмент для проведения корреляции. Другими словами, определяют точную глубину спуска перфораторов и соотносят ее с запланированной глубиной спуска.

Ошибка при установке перфораторов вполне возможна из-за неточности замера труб, а также возможности растягивания колонны труб под собственным весом. Так, при спуске до 3500 м. колонна труб может растянуться на 1,5 м. Корреляция дает

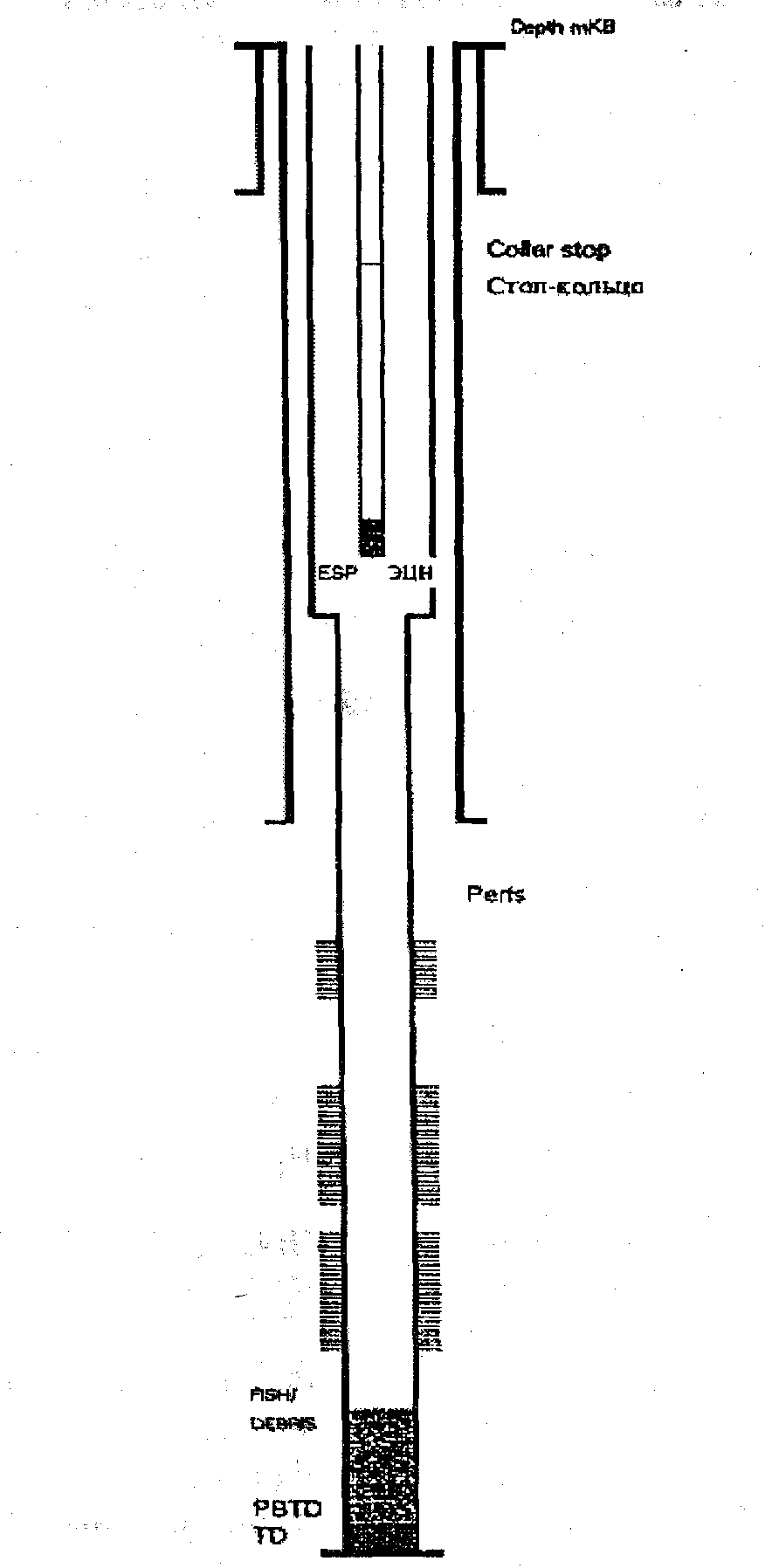

Рисунок 19. Схема скважины после перфорации.

возможность определить, на сколько метров нужно приподнять или опустить инструмент, то есть подогнать по глубине для того, чтобы он был в точно запланированном месте.

В сущности, после успешного проведения перфорации, скважина считается законченной или «технически живой», поскольку обеспечен доступ нефти и газа через перфораци­онные отверстия в ствол скважины.

В зависимости от давления в пласте, достаточной пористости и проницаемости, после перфорации можно ожидать притока нефти. Однако, не всегда эти характеристики могут обеспечить достаточный приток для выхода нефти на поверхность, чтобы скважина заработала фонтаном. Для повышения проницаемости пласта путем расширения пор применяется стимуляция пласта при помощи кислоты (кислотная обработка).
