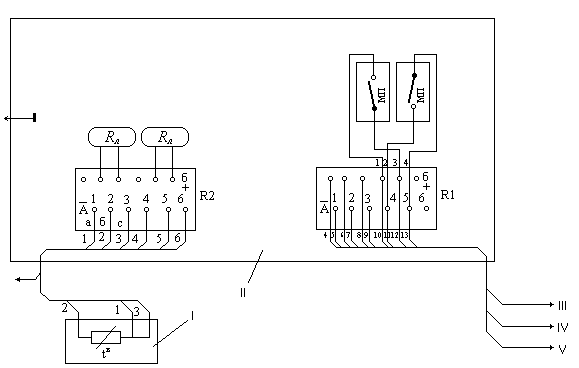

9 Сурет

R_л – Сызық кедергісі, 2,5±0,01 ом; R_t – бақылаушы кедергілер дүкені;

Сызық кедергісі (сымдар мен сәйкестірілген кедергілер) 2,50,01омға тең болуы керек. Тексеру кезінде көпнүктелік аспаптарда ауыстырып қосқыш нөмірімен сәйкес контакт нөміріне орнату қажет және қысқыштарға кедергілер дүкені қосылған.

Қақпақтағы жабық тұрған аспап тексеру алдында 2 сағаттан кем емес уақыт бойы қосылып тұруы керек.

Теңестірілген көпірлердің негізгі қателігі төмендегі формула арқылы анықталады:

(4)

мұндағы  - негізгі қателік, %;

R – тексерілетін шкала белгісі үшін кедергінің кестелік мәні, Ом (ГОСТ 6651 – 59 сәйкес );

R₀ – тексерілетін белгіге сәйкес келетін бақылау дүкендегі кедергі, ом;

R_к – соңғы шкала белгісіне сәйкес келетін, кедергінің кестелік мәні, ом ( ГОСТ 6651 – 59 сәйкес);

R_н – бастапқы шкала белгісіне сәйкес келетін, кедергінің кестелік мәні, ом ( ГОСТ 6651 – 59 сәйкес).

3.3 Айнымалы ток желісіне аспаптарды қосу.

Электрлік қосылыстар үшін аспаптың корпусындағы артқы қабырғасында қақпақпен жабылатын қысқыштары бар колодкалар бар.

Аспаптың күштік схемасының қорегі айнымалы ток торабынан 220 в, 50 гц жиілігімен жүзеге асады.

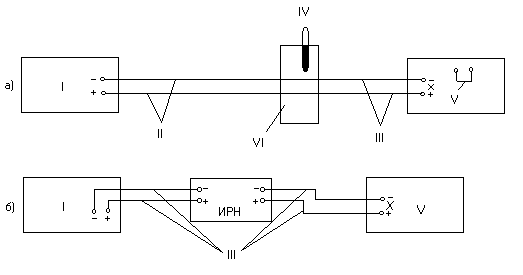

10 Сурет

I – тексерілетін потенциометр, II – компенсациялық сымдар; III – мыстан жасалған сымдар; I\/ - термометр; \/ - үлгілі потенциометр; \/I – термостат.

Сымдарды резинамен астарланған суөткізбейтін изоляциямен қолданған жөн. Сымдардың қимасы 1 мм² кем болмауы керек. ПР– 1000 немесе ПРГ – 1000.

Механикалық науқастан сымдарды қауіпсіздендіру мақсатымен сымдарды иілгіш металды шлангтарды түтікшелерде орнатқан жөн болады. Түтікшеде болғанда кесілген жері мұртшалардан тазартылуы керек.

Шлангтар мен түтіктер мықтап жерге жалғанған болуы керек. Күштік тізбек пен өлшеуіш тізбек бір түтікте орнатылуы тыйым салынған.

3.4 Датчикті потенциометрге және милиамперметрге қосу.

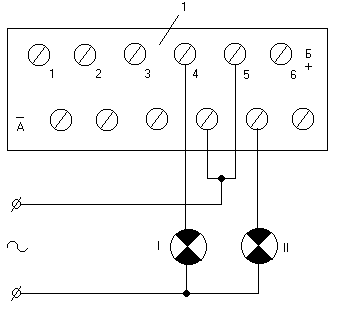

Дабылды шамдарды КСП4 аспабының реттеуіш құрылымына қосу схемасы 11 суретте көрсетілген.

11 Сурет

I – колодка К1

Е с к е р т у . А_4-5 клеммалары «аз» позициясына; Б_4-5 клеммалары «көп» позициясына сәйкес келеді.

Термопараларды қосқанда шеттері қысқыштар астында мықтап қысылып, бір-біріне қосылмауы керек.

Сымдардың төселуі электротехникалық қондырғы монтажының ережелерімен сәйкес жүзеге асырылады.

3.5 Кедергі термометрін теңестірілген көпірге қосу.

Кедергілер термометрлері аспапқа мысты сымдармен қосылады және олар жерге жалғанған темір түтікшелерде күштік сымдардан бөлек орнатылған.

Тізбекте түйіндер болмау керек және мүмкіндік болса, қуатты айнымалы электромагнит өріс көздерінен жақын өтпеу керек.

Сымдардың кедергілерінің өзгеру әсерін азайту үшін термометрдің қосылуы 3 тізбекті схема арқылы жасалады.

Әр термометрден сымдарды аспапқа қосар алдында айтылған сымдардың кедергілерін сәйкестендіріп орнату керек, ол сәйкестендіруші орама арқылы жүзеге асады. Бірнүктелік аспапта бұл орамалар К2 клеммалық колодкасына жабыстырылған.

Көпнүктелік аспапта олар аспаптан тыс панельде монтаждалады. Әр ораманың кедергісі R_л тең 2,5 Ом болады. Әр термометр кедергісінің кедергі сызығын сәйкестендіріруі келесі түрде орындалады:

- термометрге К2 колодкасынан (1 нүктелік аспапта) немесе катушкалары бар панельден (көпнүктелік аспаптпа) баратын сымдарды ағытып, жұп бойынша кедергілерін өлшейді және олар 3 белгісізі бар теңдеулерді құрады;

- отсоединив провода, идущие к термометру от колодки К2 (у одноточечного прибора) или от панели с катушками (у многоточечного прибора), измеряют их сопротивления попарно и составляют 3 уравнения с тремя неизвестными:

C₁=R_a+R_c; C₂=R_a+R_б; C₃=R_б+R_c;

Осыдан:

Мұндағы: R_a – А қысқышына қосылған сымның кедергісі;

R_б – Б қысқышына қосылған сымның кедергісі;

R_с -- С қысқышына қосылған сымның кедергісі;
