Выбор трансформаторов

В нормальном режиме учитывают:

1.Минимальное резервирование в аварийном режиме.

2.Категории потребителей.

3.Удельную плотность нагрузки.

Номинальная мощность S ном.тр. => S расч.тп / з•N,

где з - коэффициент

загрузки трансформатора; N - число трансформаторов.

Условия перегрузки

п.ав.· S ном. тр. ≥ S расч.тп.

Коэффициент перегрузки в аварийном режиме

п.ав. = S расч. тп / S ном. тр. ;

п.ав. = < 1,5 ÷ 1,8.

Режим продолжительных аварийных перегрузок

Sном=< 2,5МВ•А п.ав.=1,8.

Sном =<100МВ•А п.ав=1,5.

Sном >100МВ•А п.ав=1,3.

Режим кратковременных аварийных перегрузок

S ном =< 2,5 МВ•А =2.

S ном =<100МВ•А =1,8 .

S ном >100МВ•А =1,5.

Коэффициент загрузки трансформатора в нормальном режиме:

з.норм. =

S расч. тп / (N• S ном. тр.)

Климатические исполнения ГОСТ 15150

Для макроклиматического района с умеренным климатом

У

Для макроклиматических районов с умеренным и холодным климатом

УХЛ

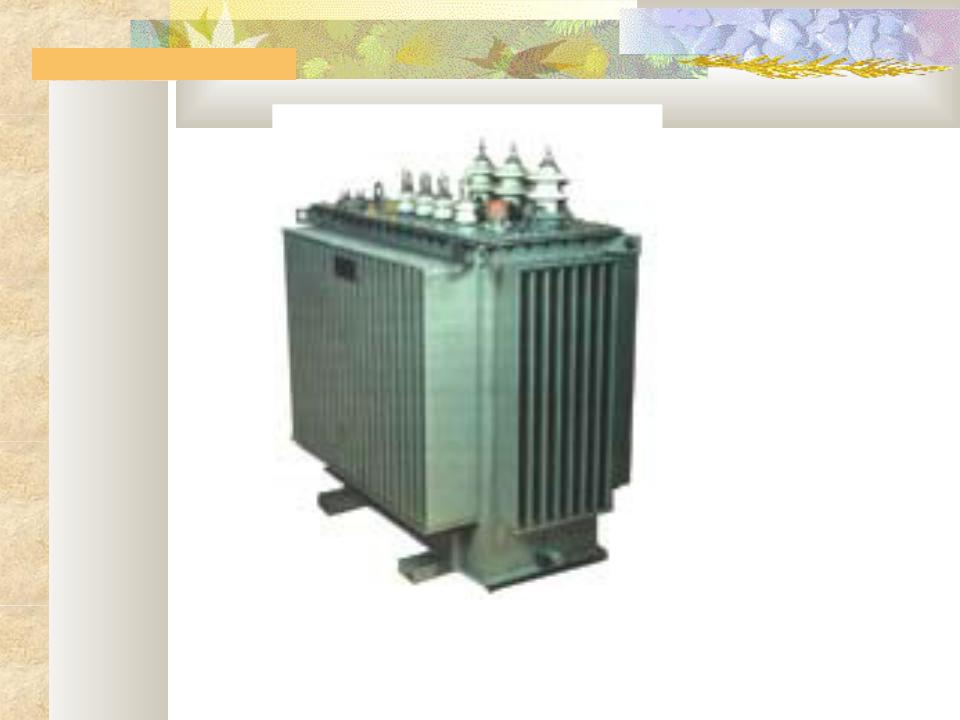

.Трансформаторы 10 кВ

ТМ-400/10-У 1 ТМ-630/10-У 1 ТМ-1000/10-У 1 ТМ-1600/10-У 1 ТМ-2500/10-У 1 ТМ-2500/10/3, 15-У 1 ТМ-2500/10/6, 3-У 1 ТМ-4000/10 - У 1 ТМ-6300/10/6, 3 - У 1

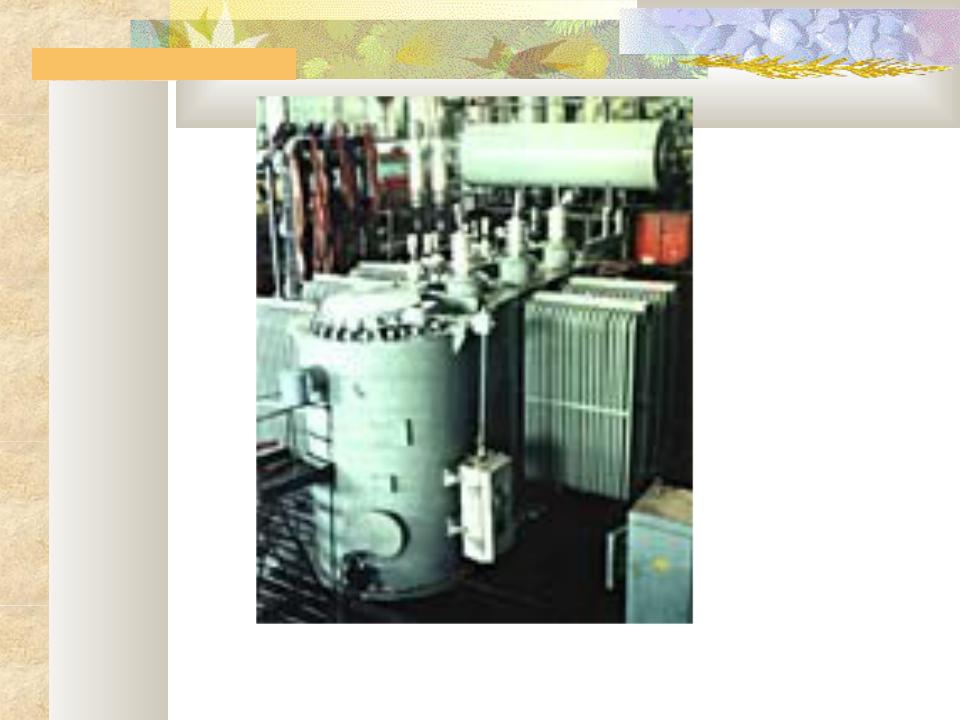

Трансформаторы 35 кВ

ТМН-1600/35-У 1, УХЛ 1

ТМН-2500/35-У 1, УХЛ 1

ТМН-4000/35-УХЛ1

ТМН-6300/35-У 1
