Работа №2. Моделирование работы токовых защит в программно-логической модели терминала тэмп 2501-11
Цель работы. Получение навыков проверки работы токовых защит на базе программно-логической модели терминала ТЭМП 2501-11.
Основные теоретические сведения. Для проверки работы защит необходимо задать токи в фазах присоединения (входные сигналы). Программа-симулятор содержит специальную панель имитации входных сигналов (рис. 3.6.3), на которой расположены:
- окна для задания токов в фазах (Ia, Ib, Ic) и тока нулевой последовательности Io, устанавливаемых в долях номинального тока In;
- окно несимметрии токов в фазах dI (значение dI вычисляется после задания фазных токов);
- кнопки установки входных дискретных сигналов; значение сигналов на входах реле положения отключено (РПО) и реле положения включено (РПВ) устанавливаются автоматически при отключении и включении выключателя;
- кнопки сброса сигнализации (кнопка «Сброс сигнализации» является аналогом кнопки «С» лицевой панели терминала);
- кнопка квитирования (приведения в соответствие с положением выключателя) реле фиксации команд РФК;
- модель выключателя с кнопками включения «Вкл», отключения «Откл» и сигнальными лампами.
Работа защиты на сигнал и отключение выключателя осуществляется через выходные реле терминала. Для ввода в работу этих реле следует замкнуть ключ SGR 1.6 (SGR 1.6=1).
Первое включение выключателя осуществляется кнопкой «Вкл» панели имитации входных сигналов. При этом загорается соответствующая сигнальная лампа.
Установка входных токов
Для установки входных токов на панели имитации входных сигналов нужно выполнить следующие действия:
-нажать кнопку «Приостановить
моделирование», расположенную в верхнем
меню;
- выделить курсором изменяемый разряд значения тока;
- ввести с клавиатуры требуемые значения;
- нажать клавишу «Enter»;
- при необходимости, перейти к току другой фазы и повторить действия;
- нажать кнопку «Продолжить моделирование».
Если установленные токи превысят уставку какой-либо защиты, произойдет срабатывание этой защиты на отключение выключателя. При этом программа-симулятор выдаст сообщение (рис. 3.6.4).
В

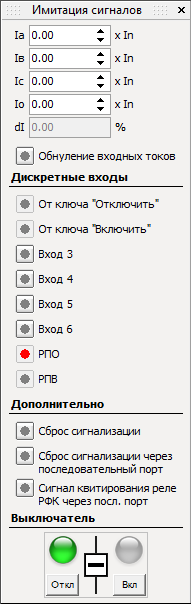

Рис.
3.6.3. Панель имитации входных сигналов
- на дисплее терминала будет информация о сработавшей защите;
- загорится светодиод сигнализации «Сраб»;
- сигнальная лампа отключения выключателя будет мигать.
Для приведения терминала защиты в готовность для дальнейшей работы следует:
- нажать кнопку «Сброс» на лицевой панели терминала;
- нажать кнопку «Сигнал квитирования …» на панели имитации входных сигналов;
- включить выключатель кнопкой «Вкл».
После выполнения указанных действий можно выполнять установку новых значений входных токов.
Рис. 3.6.4. Сообщение об отключении выключателя
Индикация аварийных параметров
При срабатывании защит информация об этом выводится на дисплей терминала. Например, при срабатывании МТЗ 2 с выдержкой времени Т2 при коротком замыкании фаз а и b на экране будет сообщение:
МТЗ 2 (Т2)
Iab.
Сообщение сбрасывается кнопкой «С».
Просмотр измеренных величин
В нормальном режиме работы присоединения (линии, трансформатора) защиты не работают. В этом режиме можно просматривать значения рабочих токов и другую информацию.
Просмотр информации осуществляется в пункте меню «ИзмерВеличины». В частности, в подпункте «ИзмерТоки» приводятся текущие значения токов в фазах Ia, Ib, Ic, тока нулевой последовательности Io и значение несимметрии токов фаз dI. Значения токов фаз и тока нулевой последовательности приводятся в относительных единицах, значение несимметрии токов – в процентах.
Просмотр зарегистрированных величин
Пункт меню «ЗарегВеличины» содержит информацию о параметрах аварийных режимов:
- значения аварийных токов;
- длительность события (в секундах и часах);
- дата и время события.
В подпункте «СрабЗащиты» приводится информация о сработавших защитах.
Информацию можно просматривать для пяти событий. В Событии 1 будут зафиксированы параметры последнего аварийного режима, в Событии 2 – предпоследнего и т.д.
Моделирование работы МТЗ 1
Нажать кнопку «Приостановить моделирование» в верхнем меню.
На панели имитации входных сигналов установить значения токов двух любых фаз или трех фаз в диапазоне I > 5.
Нажать кнопку «Продолжить моделирование»
Считать информацию с дисплея.
Нажать кнопку «С» на лицевой панели терминала защиты.
Нажать кнопку «Сигнал квитирования …» на панели имитации входных сигналов.
Включить выключатель кнопкой «Вкл» на панели имитации входных сигналов.
Моделирование работы МТЗ 2
Отличается от предыдущего тем, что на панели имитации входных сигналов устанавливаются значения токов двух любых или трех фаз в диапазоне 2,5 < I < 5,0.
Моделирование МТЗ 3 с независимой характеристикой
Отличается от предыдущего тем, что на панели имитации входных сигналов устанавливаются значения токов двух любых или трех фаз в диапазоне 1,5 < I < 2,5.
Моделирование работы защиты от замыканий на землю (ОЗЗ)
Отличается от предыдущего тем, что на панели имитации входных сигналов устанавливается значение тока нулевой последовательности в диапазоне Iо > 0,5.
Моделирование работы защиты от несимметрии фаз (ЗОФ)
Отличается от предыдущего тем, что на панели имитации входных сигналов устанавливаются разные значения трех фазных токов в диапазоне 0,1< I < 1,0. При этом в окне dI должно быть значение более 25%.
Моделирование МТЗ 3 с обратнозависимой характеристикой
Настройка терминала защиты для работы МТЗ 3 с обратнозависимой характеристикой осуществляется следующим образом:
- установить ток срабатывания МТЗ 3, равный 1 (In : 1,00);
- вывести из работы МТЗ 2;
- вывести из работы МТЗ 1;
- вывести из работы ЗОФ;
- в меню уставок МТЗ 3 выбрать цифру обратнозависимой характеристики (T3(I) : 1…6); цифру принять в соответствии с табл. 3.6.1;
- сохранить установки в памяти терминала защиты;
- выйти в исходное положение терминала защиты.
Порядок работы
1. Загрузить программу-симулятор с рабочего окна ПК.
2. Включить питание терминала защиты.
3. Выбрать схему присоединения (схему 1).
4. Загрузить заводские установки.
5. Установить положение ключа SGR 1.6=1.
6. Включить выключатель.
7. Нажать кнопку «Приостановить моделирование».
8. Установить входные токи в соответствии со строкой 1 табл. 3.6.3.
9. Нажать кнопку «Продолжить моделирование».
10. Выполнить просмотр измеренных величин в пункте меню «Измеряемые величины» в подпункте «Измеряемые токи».
11. Вывести из работы ЗОФ.
12. Установить входные токи в соответствии со строкой 2 табл. 3.6.3. Определить вид сработавшей защиты.
13. Установить входные токи в соответствии со строкой 3 табл. 3.6.3. Определить вид сработавшей защиты.
Таблица 3.6.3
Cтрока |
Токи фаз, о.е. |
Последняя цифра шифра | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
1 |
Ia Ib Ic |
0.2 0.2 0.2 |
0.3 0.3 0.3 |
0.4 0.4 0.4 |
0.5 0.5 0.5 |
0.7 0.7 0.7 |
0.8 0.8 0.8 |
1.0 1.0 1.0 |
1.1 1.1 1.1 |
1.2 1.2 1.2 |
1.4 1.4 1.4 |
2 |
Ia Ib Ic |
1.6 1.6 1.6 |
1.7 0.0 1.7 |
0.0 1.8 1.8 |
1.9 1.9 0.0 |
2.0 0.0 2.0 |
0.0 2.1 2.1 |
2.2 2.2 0.0 |
2.3 0.0 2.3 |
0.0 2.4 2.4 |
2.45 2.45 2.45 |
3 |
Ia Ib Ic |
2.6 2.6 2.6 |
2.8 0.0 2.8 |
3.0 3.0 0.0 |
0.0 3.3 3.3 |
3.6 0.0 3.6 |
3.9 3.9 0.0 |
0.0 4.0 4.0 |
4.3 0.0 4.3 |
4.7 4.7 0.0 |
4.9 4.9 4.9 |
4 |
Ia Ib Ic |
5.5 5.5 5.5 |
6.0 0.0 6.0 |
6.5 6.5 0.0 |
0.0 7.0 7.0 |
7.5 0.0 7.5 |
8.0 8.0 0.0 |
0.0 8.5 8.5 |
9.0 0.0 9.0 |
9.5 9.5 0.0 |
10.0 10.0 10.0 |
5 |
Iо |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
1.1 |
1.2 |
1.3 |
1.4 |
1.5 |
6 |
Ia Ib Ic |
0.2 0.3 0.4 |
0.4 0.6 0.8 |
0.4 0.3 0.2 |
0.8 0.6 0.4 |
0,2 0.4 0.8 |
0.4 0.0 0.4 |
0.0 0.8 0.8 |
0.4 0.0 0.8 |
0.8 0.0 0.0 |
0,0 0.4 0.0 |
14. Установить входные токи в соответствии со строкой 4 табл. 3.6.3. Определить вид сработавшей защиты.
15. Установить входной ток в соответствии со строкой 5 табл. 3.6.3. Определить вид сработавшей защиты.
16. Вывести из работы МТЗ 1 и МТЗ 2.
17. Установить вид обратнозависимой характеристики МТЗ 3 в соответствии с табл. 3.6.2.
18. Установить ток срабатывания МТЗ 3 In=1.
19. Выполнить моделирование МТЗ 3 с обратнозависимой характеристикой:
- установить поочередно на панели имитации входных сигналов значения токов в одной, двух любых или всех трех фазах в соответствии с табл. 3.6.4;
Таблица 3.6.4
I, о.е. |
1,5 |
2 |
3 |
6 |
10 |
20 |
t, c |
|
|
|
|
|
|
- после каждого срабатывания защиты в пункте меню «ЗарегВеличины» в подпункте «Событие1» просмотреть время срабатывания защиты t и занести в табл. 3.6.4.
20. Ввести в работу ЗОФ.
21. Установить входные токи в соответствии со строкой 6 табл. 3.6.3. Определить вид сработавшей защиты.
22. Загрузить заводские установки.
23. Закрыть рабочее окно программы-симулятора.
Содержание отчета:
- название и цель работы;
- алгоритм установки входных токов;
- алгоритм просмотра измеряемых токов;
- заводские уставки защит;
- информация на дисплее при срабатывании различных видов защит;
- расчет обратнозависимой характеристики МТЗ 3 по формуле (6.1);
- экспериментальный график I(t) обратнозависимой характеристики МТЗ 3.
