3.4. Учебники и учебные пособия
Литература, указанная в библиографическом списке, имеется в библиотеке и читальном зале СЗТУ. Кроме того, учебные материалы в электронном виде находятся на сервере поддержки дистанционного обучения СЗТУ.
Адрес сайта http://elib.nwpi.ru.
Доступ к электронным документам библиотеки предоставляется только в авторизованном режиме. Студенты СЗТУ могут БЕСПЛАТНО получить пароль для авторизации в Читальном зале или Медиатеке УИЦ.
Иногородние студенты могут узнать свой пароль, отослав письмо с ФИО, номером паспорта и номером зачётной книжки по электронному адресу
e-delivery_nwpi@mail.ru
3.5. Технические средства обеспечения дисциплины
При чтении лекций используются слайды, разработанные в среде Microsoft Office PowerPoint.
При выполнении лабораторных работ используются:
- программно-логическая модель микропроцессорного терминала защиты и автоматики присоединений 6-35 кВ ТЭМП 2501-11 (деловая игра);
- виртуальная модель централизованного АПВ и АВР подземной части системы электроснабжения угольной шахты (деловая игра);
- микропроцессорный терминал защиты и автоматики присоединений 6-35 кВ ТЭМП 2501-11 промышленного изготовления;
- модель присоединения 6-35 кВ, реализованная на базе блока нагрузки для проверки релейных защит К514;
- шкаф КРУ серии С-410 производства АВС Электротехника.
3.6. Методические указания к выполнению лабораторных работ Общие указания
В процессе изучения дисциплины студенты должны выполнить лабораторные работы, основной целью которых является закрепление теоретического материала по курсу.
Студенты очно-заочной формы обучения выполняют шесть работ, студенты заочной формы обучения – четыре работы.
До выполнения лабораторных работ студенты должны прослушать лекции по темам 1.2 и 2.1 или самостоятельно проработать теоретический материал. Перед каждым занятием необходимо ознакомиться с целью, теоретическими положениями, заданием и порядком выполнения работы. Студенты, обучающиеся с применением ДОТ, выполняют лабораторные работы на учебном сайте СЗТУ.
Лабораторные работы проводятся в дисплейных классах университета и лабораториях кафедры электроснабжения и представляют собой виртуальное (деловые игры) и физическое моделирование работы релейной защиты и автоматики в системах электроснабжения различных объектов.
После выполнения всех лабораторных работ каждый студент должен оформить отчет. На титульном листе отчета указываются название дисциплины, номера и названия лабораторных работ, фамилия, инициалы и шифр студента. Текст отчета должен быть изложен аккуратно, с обязательным приведением цели работы, исходных данных, схем, единиц измерения физических величин, распечаток результатов расчетов. При оформлении отчета оставляются поля шириной 3-4 см для замечаний преподавателя.
К экзамену по дисциплине допускаются студенты, в полном объеме выполнившие лабораторные работы и оформившие и защитившие отчеты.
Работа №1. Настройка токовых защит в программно-логической модели терминала тэмп 2501-11
Цель работы. Получение навыков программирования:
- уставок токовых защит;
- ввода в работу (вывода из работы) защит;
- положений программных переключателей;
- обратнозависимых характеристик срабатывания защит;
- коэффициентов трансформации трансформаторов тока на базе программно-логической модели терминала ТЭМП 2501-11.
Основные теоретические сведения. Программно-логическая модель терминала защиты ТЭМП 2501-11 (далее программа-симулятор) представляет собой математическую модель, воспроизводящую внешний вид терминала и полностью имитирующую все функции защиты и автоматики, реализованные в реальном терминале ТЭМП 2501-11.
Рабочее окно программы симулятора показано на рис. 3.6.1. Назначение всех позиций меню и элементов управления терминалом защиты будет излагаться последовательно по мере необходимости.
Включение питания терминала осуществляется нажатием кнопки «Включить питание», расположенной в верхнем меню. Там же выбирается одна из схем присоединения:
- схема 1 – линия;
- схема 2 – вводной выключатель;
- схема 3 – секционный выключатель;
- схема 4 – трансформатор.
Вся работа с терминалом защиты выполняется шестью кнопками управления, расположенными на его лицевой панели «С», «Е», «», «», «» и «».
Каждое нажатие кнопки «Е» приводит к вхождению в следующий пункт меню. Каждое нажатие кнопки «С» приводит к возврату к предыдущему пункту меню. Кнопки «», «», «» и «» используются для движения по текущему пункту меню.

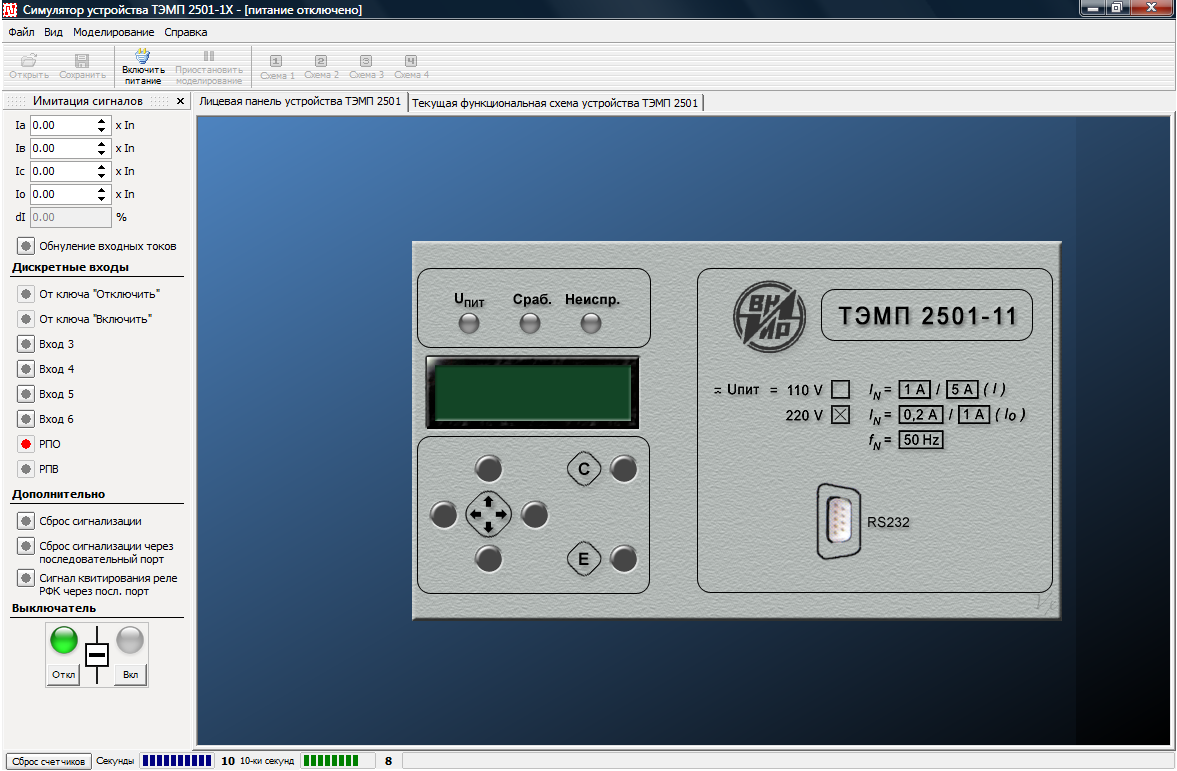

Рис. 3.6.1. Общий вид рабочего окна программы-симулятора
Вся информация о состоянии терминала выводится на его дисплей. В исходном состоянии терминала на дисплее высвечивается следующая информация (рис. 3.6.2):
Готов Сраб Неисп
Е=МЕНЮ С=ВЫХОД
При движении по меню информация на дисплее меняется.
Рис. 3.6.2. Лицевая панель терминала защиты
Общая характеристика токовых защит терминала
Устройство ТЭМП 2501 обеспечивает следующие токовые защиты присоединения:
- трехступенчатую ненаправленную максимальную токовую защиту (МТЗ 1, МТЗ 2 и МТЗ 3);
- одноступенчатую ненаправленную токовую защиту от однофазных замыканий на землю (ОЗЗ);
- защиту от несимметричного режима работы нагрузки и обрыва фаз (ЗОФ).
МТЗ 2, МТЗ 3, защиты ОЗЗ и ЗОФ выполнены с несколькими независимыми выдержками времени:
- МТЗ 3 имеет две независимые выдержки времени Т3 и Т3.1;
- МТЗ 2 имеет три независимые выдержки времени Т2, Т2.1 и Т2.2;
- защита ОЗЗ имеет две независимые выдержки времени, Т0 и Т0.1;
- ЗОФ имеет две независимые выдержки времени, Тd и Тd.1.
Разные выдержки времени одной защиты используются для организации возможности раздельного действия на цепи отключения, сигнализации, автоматики.
МТЗ 3 и защита ОЗЗ имеют как независимые, так и обратнозависимые характеристики срабатывания.
ЗОФ реализуется путем определения максимального Imax и минимального Imin токов в трёх фазах и вычисления тока небаланса по формуле
Уставки по току МТЗ и ОЗЗ выставляются в долях номинального тока In. Уставка по току ЗОФ выставляется в процентах. Уставки по времени всех защит выставляются в секундах.
Терминал защиты ТЭМП 2501 имеет две группы уставок (Группа 1 и Группа 2). Активной группой (действующей в настоящий момент) может быть только одна. Переход с одной группы уставок на другую осуществляется, например, при изменении режима работы присоединения.
Терминал защиты ТЭМП 2501 имеет заводские уставки всех защит по току и времени. Для загрузки заводских уставок в верхнем меню рабочего окна программы-симулятора следует выбрать пункт «Файл», затем пункт «Заводские установки» и нажать кнопку «Да».
Ниже приводятся достаточно подробные описания работы с меню терминала защиты ТЕМП 2501-11 на примерах:
- изменения уставок защит;
- изменения положений программных переключателей;
- установки обратнозависимых характеристик токовых защит;
- установки коэффициентов трансформации токов.
Необходимо хорошо усвоить основные принципы работы с меню терминала, поскольку в последующих работах таких подробных описаний не будет.
Изменение уставок по току
Для выставления уставок по току в меню терминала нужно выполнить следующие действия:
- нажать кнопку «Е» и войти в основное меню;
- нажатиями кнопки «» перейти к пункту меню «Уставки»;
- нажать кнопку «Е», появится пункт «Группа 1»;
- нажать кнопку «Е», появится пункт «Ступени защит»;
- нажать кнопку «Е», появится пункт «3 ступень МТЗ»;
- нажатием кнопки «» выбрать нужную ступень МТЗ или ступень защиты ОЗЗ или ступень ЗОФ;
- нажать кнопку «Е», появится текущее значение уставки по току, например, МТЗ 3, In : 1.50 – уставка по току третьей ступени МТЗ;
- для изменения выбранной уставки снова нажать и не отпускать кнопку «Е» до тех пор, пока не появится запрос пароля, в котором будет мигать младший разряд;
- кнопками «», «», «» и «» установить значение пароля (заводская установка пароля 001);
- нажать и не отпускать кнопку «Е» до появления строки с текущим значением уставки, в котором будет мигать младший разряд;
- кнопками «» и «» изменить, если требуется, значение младшего мигающего разряда; для перехода к другому разряду использовать кнопки «» и «»; кнопками «» и «» можно менять значение только мигающего разряда;
- после установки нового значения уставки нажать и не отпускать кнопку «Е» до появления строки «- - -», затем нового значения уставки;
- для записи в память нового значения уставки нажать и не отпускать кнопку «С» до появления сообщения «Сохр. в: Групп1»; для сохранения уставки нажать кнопку «Е»;
- нажатиями кнопки «С» вернуться в исходное состояние терминала:
Готов Сраб Неисп
Е=МЕНЮ С=ВЫХОД
Изменение уставок по времени
Уставки защит по времени:
- Т1 (для МТЗ 1),
- Т2 (для МТЗ 2),
- Т3 (для МТЗ 3),
- Т0 (для ОЗЗ),
- Тd (для ЗОФ)
устанавливаются аналогично уставкам по току.
Вывод защит из работы
При необходимости можно вывести из работы МТЗ 1, МТЗ 2 и ЗОФ. Для вывода защиты из работы необходимо выполнить следующие действия:
- нажать кнопку «Е» и войти в основное меню;
- нажатиями кнопки «» перейти к пункту меню «Уставки»;
- нажать кнопку «Е», появится пункт «Группа 1»;
- нажать кнопку «Е», появится пункт «Ступени защит»;
- нажать кнопку «Е», появится пункт «3 ступень МТЗ»;
- нажатием кнопки «» выбрать нужную защиту, которую нужно вывести из работы, например МТЗ 1;
- нажать кнопку «Е» и кнопкой «» дойти до строки Ввод МТЗ 1 : Да;
- нажать и не отпускать кнопку «Е» до появления запроса пароля (если прошло более 3 минут после последнего редактирования уставок) или строки Ввод МТЗ 1 : Да, в которой будет мигать первая буква слова «Да»;
- кнопками «», «» установить «Нет»;
- нажать и не отпускать кнопку «Е» до появления строки «- - -», затем строки Ввод МТЗ 1 : Нет
- для записи в память новой информации нажать и не отпускать кнопку «С» до появления сообщения «Сохр. в: Групп1»; для сохранения нажать кнопку «Е»;
- нажатиями кнопки «С» вернуться в исходное состояние терминала
Изменение положений программных переключателей
Изменение функциональных возможностей терминала защиты выполняется с помощью программных переключателей (ключей). Имеется три группы ключей SGB, SGF и SGR. Каждый ключ группы может принимать два положения:
- 1 – ключ замкнут;
- 0 – ключ разомкнут.
В зависимости от состояния того или иного ключа осуществляется:
- ввод в работу (вывод из работы) отдельных защит;
- выбор вида обратнозависимой характеристики МТЗ 3 и защиты ОЗЗ;
- ввод в работу (вывод из работы) выдержек времени отдельных выдержек времени защит;
- выбор группы уставок МТЗ (Группа 1 или Группа 2);
- выбор вида защит, действие которых запрещает АПВ;
- разрешение работы выходных реле;
- выбор режима работы выходных реле;
- выбор выполняемых выходными реле функций и др.
Для загрузки заводских установок ключей в верхнем меню рабочего окна программы-симулятора следует выбрать пункт «Файл», затем пункт «Заводские установки» и нажать кнопку «Да».
Изменение положений ключей выполняется в следующей последовательности:
- нажать кнопку «Е» и войти в основное меню;
- нажатиями кнопки «» перейти к пункту меню «Уставки»;
- нажать кнопку «Е», появится пункт «Группа 1»;
- нажать кнопку «Е», появится пункт «Ступени защит»;
- кнопкой «» выбрать нужную группу ключей, например группу SGF, и нажать кнопку «Е»; появится сообщение о текущей контрольной сумме первой подгруппы ключей: «SGF1 : 016»;
- нажатием кнопки «» выбрать нужную подгруппу ключей, например, подгруппу SGF2;
- нажать и не отпускать кнопку «Е» до появления запроса пароля (если прошло более 3 минут после последнего редактирования уставок) или мигания младшего разряда контрольной суммы (ввод пароля описан выше);
- нажать на 1 с кнопку «Е» и отпустить ее, на дисплее появится мигающее значение ключа SGF2.1; изменить значение ключа можно кнопками «» и «» (0 – ключ разомкнут, 1 – ключ замкнут); переход к следующему (предыдущему) ключу выполняется кнопками «» и «»;
- нажать кнопку «Е», появится новое значение контрольной суммы;
- нажать и не отпускать кнопку «Е» до появления строки « - - - », а затем нового значения контрольной суммы;
- нажать и не отпускать кнопку «С» до появления сообщения: «Сохр. в: Групп1»; для сохранения нового положения ключа нажать кнопку «Е»;
- нажатиями кнопку «С» вернуться в исходное состояние терминала:
Готов Сраб Неисп
Е=МЕНЮ С=ВЫХОД
Проверку выставленного положения ключа можно выполнить по функциональной схеме терминала после нажатия в верхнем меню кнопки «Текущая функциональная схема устройства ТЕМП 2101».
Ввод в работу (вывод из работы) отдельных защит может быть выполнен с помощью ключей:
- для ввода в работу МТЗ1 ключ SGF 2.1=1; для вывода защиты из работы SGF 2.1=0;
- для ввода в работу МТЗ2 ключ SGF 2.2=1; для вывода защиты из работы SGF 2.2=0;
- для ввода в работу ЗОФ ключ SGF 1.5=1; для вывода защиты из работы SGF 1.5=0.
Установка обратнозависимых характеристик МТЗ 3
Защиты МТЗ 3 и ОЗЗ кроме независимой характеристики срабатывания имеют ряд обратнозависимых характеристик:
- чрезвычайно инверсную (1);
- сильно инверсную (2);
- инверсную (3);
- длительно инверсную (4).
Время срабатывания для различных видов характеристик определяется по формуле:
,
с, (6.1)
где k – коэффициент времени, выбираемый из диапазона 0,05 … 1,0 (в заводской установке k=1);
I – входной ток;
In – уставка защиты по току;
α, β – коэффициенты, определяющие степень инверсии (табл. 3.6.1).
Таблица 3.6.1
Вид характеристики |
№ характеристики |
|
|
Нормально инверсная |
1 |
0,02 |
0,14 |
Сильно инверсная |
2 |
1,0 |
13,5 |
Чрезвычайно инверсная |
3 |
2,0 |
80,0 |
Длительно инверсная |
4 |
1,0 |
120,0 |
Настройка терминала защиты для работы, например МТЗ 3 с обратнозависимой характеристикой, осуществляется следующим образом:
- нажать кнопку «Е» и войти в основное меню;
- нажатиями кнопки «» перейти к пункту меню «Уставки»;
- нажать кнопку «Е», появится пункт «Группа 1»;
- нажать кнопку «Е», появится пункт «Ступени защит»;
- нажать кнопку «Е», появится пункт «3 ступень МТЗ»;
- нажать кнопку «Е», появится текущее значение уставки по току третьей ступени МТЗ: МТЗ 3, In : 1.50;
- при выборе обратнозависимой характеристики МТЗ 3 уставку следует изменить до 1.00;
- для изменения уставки снова нажать и не отпускать кнопку «Е» до тех пор, пока не появится запрос пароля, в котором будет мигать младший разряд;
- кнопками «», «», «» и «» установить значение пароля (заводская установка пароля 001);
- нажать и не отпускать кнопку «Е» до появления строки с текущим значением уставки, в котором будет мигать младший разряд;
- кнопкой «» перейти ко второму разряду и кнопками «» и «» изменить уставку до значения МТЗ 3, In : 1.00;
- после установки нового значения уставки нажать и не отпускать кнопку «Е» до появления строки «- - -», затем нового значения уставки;
- кнопкой «» перейти к обратнозависимой от тока уставке T3(I) : 0;
- нажать и не отпускать кнопку «Е» до появления запроса пароля (если прошло более 3 минут после последнего редактирования уставок) или мигания номера характеристики (ввод пароля описан выше);
- кнопками «», «» установить нужный номер характеристики (1, 2, 3 или 4);
нажать и не отпускать кнопку «Е» до появления строки « - - - », а затем номера характеристики;
нажать и не отпускать кнопку «С» до появления сообщения: «Сохр. в: Групп1»; для сохранения новой уставки по току и номера характеристики нажать кнопку «Е»;
- нажатиями кнопку «С» вернуться в исходное состояние терминала
Готов Сраб Неисп
Е=МЕНЮ С=ВЫХОД
При проверке работы МТЗ 3 с обратнозависимой характеристикой ступени защиты МТЗ 2 и МТЗ 1, а также ЗОФ выводятся из работы:
- для вывода из работы МТЗ 2 ключ SGF 2.1 размыкается (SGF 2.1=0);
- для вывода из работы МТЗ 1 ключ SGF 2.2 размыкается (SGF 2.2=0);
- для вывода из работы ЗОФ ключ SGF 1.5 размыкается (SGF 1.5=0).
Установка коэффициентов трансформации токов
Коэффициенты трансформации фазных токов Ктрф и тока нулевой последовательности Ктрo определяется по формуле:
,
где: Ктт – коэффициент трансформации трансформатора тока (ТТ);
I1ном – первичный номинальный тока ТТ, A;
I2ном – вторичный номинальный тока ТТ, A;
Iвх – номинальный ток измерительного входа терминала защиты; (5A или 1А для измерительных входов фазных токов; 1 или 0,2 А для измерительного входа тока нулевой последовательности).
Как видно из приведенной выше формулы коэффициенты трансформации токов измеряются в амперах. Все уставки защит по току выставляются в долях Ктр.
Программа-симулятор имеет заводские установки коэффициентов трансформации Ктр.ф = 600 А, Ктр.о = 27 А.
В разных шкафах КРУ могут быть установлены ТТ с разными коэффициентами трансформации, кроме того, могут использоваться разные номинальные токи измерительных входов. В шкафу КРУ серии С-410 (ауд. 312) для измерения фазных токов используются ТТ с Ктт=1000/5 при Iвх = 5 А, для измерения тока нулевой последовательности – ТТ с Ктт=30/1 при Iвх = 1 А. В этом случае коэффициенты трансформации токов составляют:
А,
А.
Изменение коэффициентов трансформации токов осуществляется следующим образом:
- нажать кнопку «Е» и войти в основное меню;
- нажатиями кнопки «» перейти к пункту меню «Конфигурация»;
- нажать кнопку «Е», а затем нажатиями кнопки «» перейти к пункту «Трансформаторы»;
- нажать кнопку «Е», появится информация о коэффициенте трансформации фазных токов «Ктрф, А : 600»;
- нажать и не отпускать кнопку «Е» до тех пор, пока не появится запрос пароля, в котором будет мигать младший разряд;
- кнопками «», «», «» и «» установить значение пароля (заводская установка пароля 001);
- нажать и не отпускать кнопку «Е» до появления строки с текущим значением коэффициента трансформации, в котором будет мигать младший разряд;
кнопками «», «», «» и «» установить требуемое значение коэффициента трансформации;
нажать и не отпускать кнопку «Е» до появления строки « - - - », а затем нового коэффициента трансформации;
- нажатиями кнопку «С» вернуться в исходное состояние терминала
Готов Сраб Неисп
Е=МЕНЮ С=ВЫХОД
Для изменения коэффициента трансформации тока нулевой последовательности Ктро в пункте меню «Трансформаторы» после нажатия кнопки «Е» кнопкой «» выбрать подпункт «Ктро, А : 27.0». Процесс изменения коэффициента Ктро аналогичен описанному выше процессу изменения коэффициента Ктрф.
Порядок работы
1. Загрузить программу-симулятор с рабочего окна ПК.
2. Включить питание терминала защиты.
3. Выбрать схему присоединения (схему 1).
4. Загрузить заводские установки.
5. В соответствии с данными табл. 3.6.2 выполнить на виртуальной лицевой панели терминала следующие действия:
- выставить уставки токовых защит;
- вывести из работы защиту;
- установить обратнозависимую характеристику МТЗ 3;
- выставить коэффициенты трансформации токов;
- выставить положение программных переключателей.
6. Показать результаты установок преподавателю для проверки.
7. Загрузить заводские установки.
8. Закрыть рабочее окно программы-симулятора.
Содержание отчета:
- название и цель работы;
- общий вид рабочего окна программы-симулятора;
- назначение кнопок управления, расположенных на лицевой панели терминала защиты;
- виды реализуемых терминалом ТЭМП 2501-11 токовых защит;
Таблица 3.6.2
|
Последняя цифра шифра | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
МТЗ 1: In, о.е. T1, с |
4.5 0.06 |
4.6 0.07 |
4.7 0.08 |
4.8 0.09 |
4.9 0.1 |
5,5 0,11 |
5,4 0,12 |
5,3 0,13 |
5,2 0,14 |
5,1 0,15 |
МТЗ 2: In, о.е. T2, с |
3.0 0.95 |
2.9 0.9 |
2.8 0.85 |
2.7 0.8 |
2.6 0.75 |
2.4 1.05 |
2.3 1.1 |
2.2 1.15 |
2.1 1.2 |
2.0 1.25 |
МТЗ 3: In, о.е. T3, с |
1.25 0.95 |
1.3 0.9 |
1.35 0.85 |
1.4 0.8 |
1.45 0.75 |
1.55 1.05 |
1.6 1.1 |
1.65 1.15 |
1.7 1.2 |
1.75 1.25 |
ОЗЗ: In, о.е. T0, с |
0.25 0.25 |
0.3 0.3 |
0.35 0.35 |
0.4 0.4 |
0.45 0.45 |
0.55 0.55 |
0.6 0.6 |
0.65 0.65 |
0.7 0.7 |
0.75 0.75 |
ЗОФ: dI, % Td, с |
20 1.2 |
21 1.4 |
22 1.6 |
23 1.8 |
24 2.0 |
26 2.2 |
27 2.4 |
28 2.6 |
29 2.8 |
30 3.0 |
Вывод из работы |
МТЗ 1 |
МТЗ 2 |
ЗОФ |
МТЗ 1 |
МТЗ 2 | |||||
№ хар-ки МТЗ 3 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
1 |
2 |
Ктрф |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1100 |
1250 |
Ктро |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
Ключ |
SGR 1.6=1 |
SGF 2.1=0 |
SGF 2.2=0 |
SGF 1.5=0 |
SGF 1.1=1 |
- алгоритм выставления уставок по току и времени;
- алгоритм вывода из работы защиты;
- алгоритм изменения положения программных переключателей;
- алгоритм установки обратнозависимых характеристик МТЗ 3;
- алгоритм изменения коэффициентов трансформации токов.
