Монтаж кабельных линий

Подготовительные работы..

Прокладка кабелей в земляной траншее..

Прокладка кабелей в блоках..

Прокладка кабелей в кабельных сооружениях..

Открытая прокладка кабелей в производственных помещениях..

Монтаж кабельных муфт..

Приемка кабельной линии в эксплуатацию..

Подготовительные работы

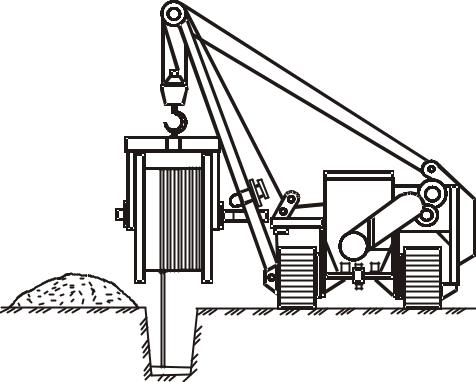

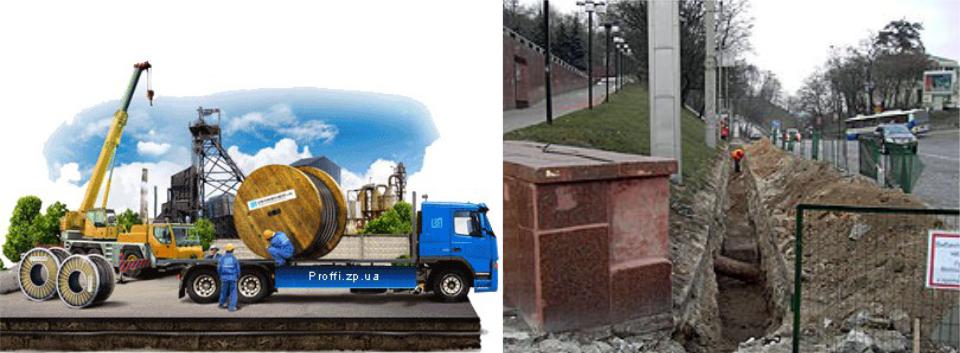

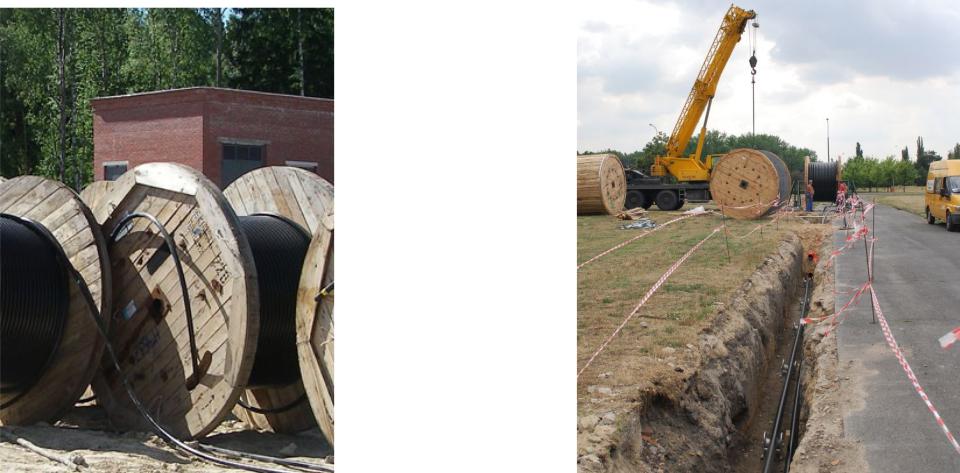

•На место монтажа кабель поставляется на специальных барабанах. Для погрузки-разгрузки барабанов должны использоваться автокраны.

•При прокладке КЛ в земле предварительно оформляется разрешение на проведение земляных работ и выполняется разметка кабельной трассы.

•При пересечении кабельной трассой других подземных коммуникаций выполняются согласования будущих пересечений с организациями, эксплуатирующими эти коммуникации.

•При открытой прокладке кабеля проверяются кабельные сооружения, производственные помещения и установленные в них опорные конструкции для кабелей.

•Перед монтажом производится осмотр кабеля на барабанах. По результатам осмотра кабеля составляется соответствующий акт.

Прокладка кабелей в земляной траншее

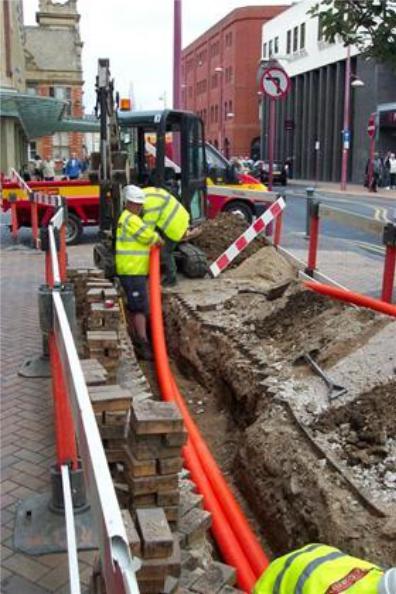

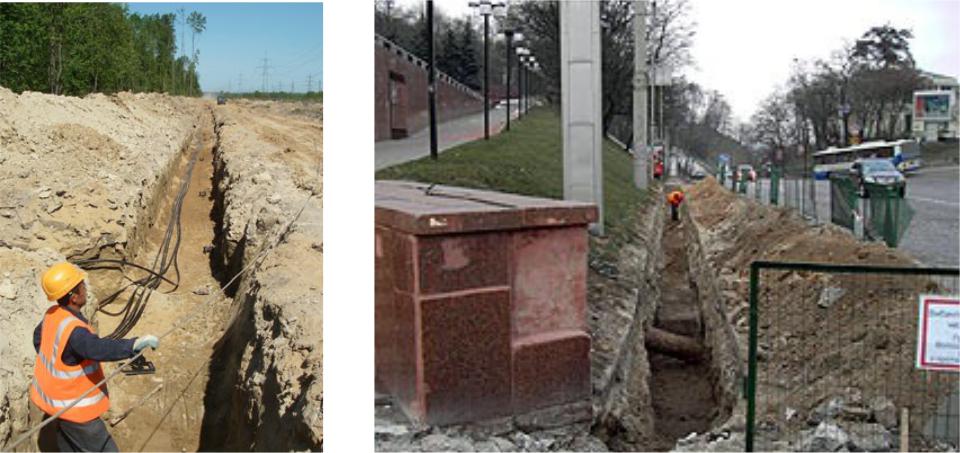

•Для рытья траншей используются экскаваторы.

•В стесненных условиях траншеи роются в ручную.

•Глубина заложения КЛ должна быть не менее 0,7 м для кабелей напряжением до 20 кВ и не менее 1 м для кабелей напряжением 35 кВ.

•Кабели, укладываемые в траншее, должны иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строитель- ного мусора и шлака.

•Одной из операций, выполняемых при монтаже кабеля, является его

раскатка.

•Если на трассе нет пересечений с подземными коммуникациями, кабель укладывают непосредственно на дно траншеи с кабельного транспортера, движущегося вдоль трассы

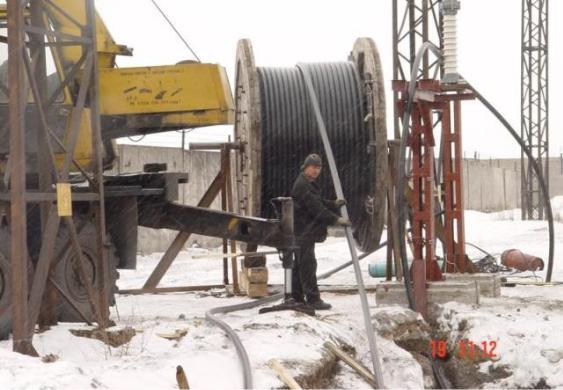

•При наличии пересечений барабан с кабелем устанавливают в одном конце трассы и раскатывают кабель с помощью тягового механизма, например, лебедки с канатоемкостью, соответствующей строительной длине кабеля.

•Предварительно трос лебедки разматывают по дну траншеи, протаскивают под пересекаемыми коммуникациями и сцепляют с кабелем.

•Размотка кабеля должна идти с верхней части кабельного барабана.

•При раскатке кабеля с помощью тягового механизма следует принимать меры по его защите от механических повреждений.

•Тяжение СПЭ-кабелей и кабелей с алюминиевой оболочкой выполняется за оболочку или за жилы.

•Тяжение кабелей со свинцовой оболочкой допускается только за жилы.

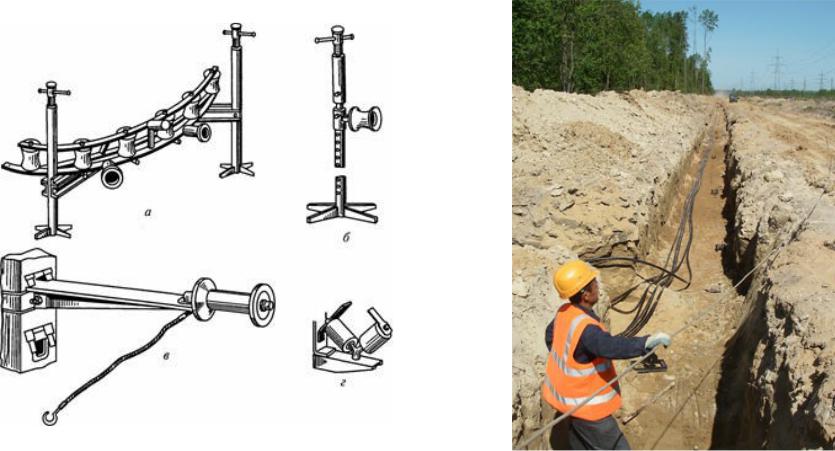

•Для уменьшения усилия тяжения используются специальные раскаточные ролики, устанавливаемые через 3…5 м на дно траншеи. В местах поворота трассы устанавливаются угловые ролики.

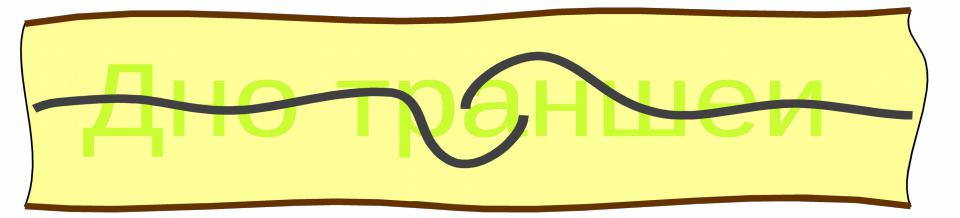

•Кабели в траншее укладываются «змейкой» для уменьшения растягивающих усилий при возможных смещениях почвы и температурных изменениях длины кабеля.

•При прокладке кабелей у концов, предназначенных для последующего соединения, оставляется запас не менее 2 м, необходимый для монтажа соединительной муфты, а также для обеспечения возможности повторного монтажа муфты в случае ее повреждения при эксплуатации.

•Укладывать запас кабеля в виде колец не допускается.
