•Особое внимание при монтаже разъединителей уделяется работе контактной системы. Оси контактов каждого полюса должны совпадать; полюса разъединителя должны замыкаться и размыкаться одновременно; контактное давление должно соответствовать заводским нормам.

•Дефекты в работе контактной системы устраняются специально предусмотренными в конструкции разъединителя регулировками.

•Проверяется работа блокировок от неправильных операций с главными и заземляющими ножами разъединителя.

Измерительные трансформаторы,, аппараты защиты от перенапряжений,, конденсаторные установки

•Перед монтажом измерительных трансформаторов проводится их осмотр. Ревизия (вскрытие) допускается лишь при наличия признаков, указывающих на возможные внутренние повреждения.

•При монтаже измерительных трансформаторов должна быть обеспечена вертикальность и горизонтальность их установки на опорной конструкции.

•В период монтажа измерительных трансформаторов напряжения их первичные и вторичные обмотки с целью безопасности закорачиваются.

•Все вторичные обмотки измерительных трансформаторов заземляются.

•Высоковольтные вводы смонтированного трансформатора напряжения должны быть закорочены до его включения под напряжение. Корпус трансформатора должен быть заземлен.

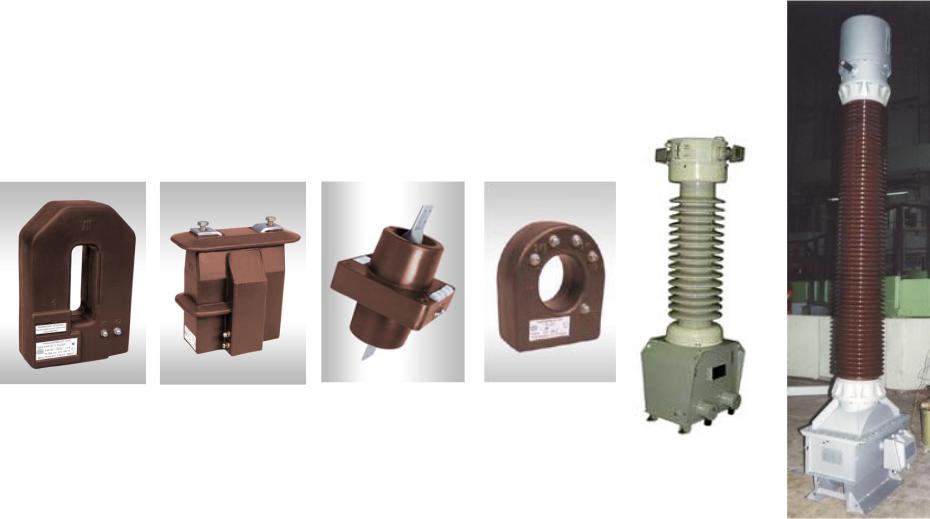

• Трансформаторы тока

• Трансформаторы напряжения

Перед монтажом разрядников и ограничителей

перенапряжений осматривается их фарфоровая покрышка, в которой не должно быть трещин и сколов, проверяется

состояние швов армировки и положение герметизирующих прокладок. Легкое встряхивание или покачивание аппарата не должны вызывать внутреннего шума или позвякивания.

После установки аппарата на опорную конструкцию выполняется его ошиновка и подключение к заземляющему устройству.

•При монтаже конденсаторных установок должна быть обеспечена горизонтальная установка каркасов и вертикальная установка конденсаторов. Расстояние между дном конденсаторов нижнего яруса и полом помещения должно быть не менее 100 мм.

•Токоведущие шины и заземляющие проводники должны монтироваться таким образом, чтобы обеспечить удобство смены любого конденсатора во время эксплуатации.

•Ошиновка не должна создавать изгибающих усилий в выводных изоляторах конденсаторов.

Заземляющие устройства

•Монтаж заземляющих устройств (ЗУ) состоит из следующих операций:

подготовки земляной траншеи;

установки заземлителей (вертикальных и горизонтальных) и соединения их между собой;

прокладки заземляющих проводников;

соединений заземляющих проводников с заземлителями и заземляемыми частями оборудования.

•В качестве заземлителей используются в первую очередь естественные заземлители.

•Не допускается использовать в качестве естественных заземлителей трубопроводы горючих жидкостей и газов, трубопроводы канализации, алюминиевые оболочки кабелей.

•При недостаточном сопротивлении естественных заземлителей устанав- ливают искусственные заземлители. С этой целью по периметру объекта (подстанции) роется траншея глубиной 0,7…0,8 м.

•В дно траншеи заглубляются верти- кальные заземлители (электроды) длиной 3…5 м, в качестве которых используется стальной прокат.

•Заглубление электродов в грунт выполняется ударным способом, вдавливанием или вкручиванием. Нижнему концу электродов придается форма бурава.

•Верхние концы электродов соединяются между собой горизонтальными заземлителями. Соединения выполняются сваркой.

•В качестве горизонтальных заземлителей используется, как правило, полосовая сталь сечением не менее 100 мм2 или проволока диаметром не менее 10 мм.

•1 — заземлитель вертикальный (электрод); 2 — заземлитель горизонтальный; 3 — заземляющий проводник; 4 — металлические части оборудования, подлежащие заземлению; 5 — места сварки; 6 — ввод заземляющих проводников в здание; 7 — заземляющая шина
