3.3. Прокладка кабелей в блоках
Блок представляет собой заглубляемую в землю конструкцию, выполненную из труб различного материала или железобетонных панелей. Стыки труб и панелей заделываются кирпичной кладкой или заливаются бетоном. На рис. 3.2,бпоказан бетонный блок, состоящий из железобетонных панелей 1 с каналами 2, через которые прокладываются кабели 3.
Глубина заложения в земле кабельных блоков должна быть не менее глубины заложения кабелей в земляной траншее, считая от верхнего кабеля в блоке.
При прокладке кабелей в блоках через определенные расстояния сооружаются кабельные колодцы, в которых осуществляется соединение кабелей, и через которые выполняется монтаж кабелей. Кабельные колодцы сооружаются в местах изменения направления трассы и на прямолинейных участках. Расстояние между колодцами на прямолинейном участке трассы определяется величиной допустимого тяжения кабеля при прокладке.
При приемке блоков под монтаж кабелей проверяется глубина заложения блоков, их прямолинейность, соосность стыковки труб или панелей. Блоки должны быть уложены в землю с уклоном не менее 0,2% в сторону колодцев для стока попавших в блок грунтовых вод.
Перед монтажом кабелей блочные каналы предварительно прочищают с помощью стальных ершей и проверяют контрольным цилиндром, протаскивая его с помощью тросовой лебедки по блочным каналам. Непосредственной перед прокладкой кабелей их поверхность обильно покрывают смазкой, не содержащей веществ, вредно действующих на оболочку кабеля (солидол, тавот).
Прокладку кабелей в блоках производят, как правило, механизированным способом, поочередно затягивая их в кабельные каналы на участке между двумя соседними колодцами (рис. 3.3).
Возможна также сквозная протяжка кабеля через несколько колодцев без разрезания кабеля. Однако усилия тяжения при этом не должны превышать допустимые значения.
При переходе кабелей из блоков в земляную траншею места выхода кабелей из блоков заделываются водонепроницаемым материалом.

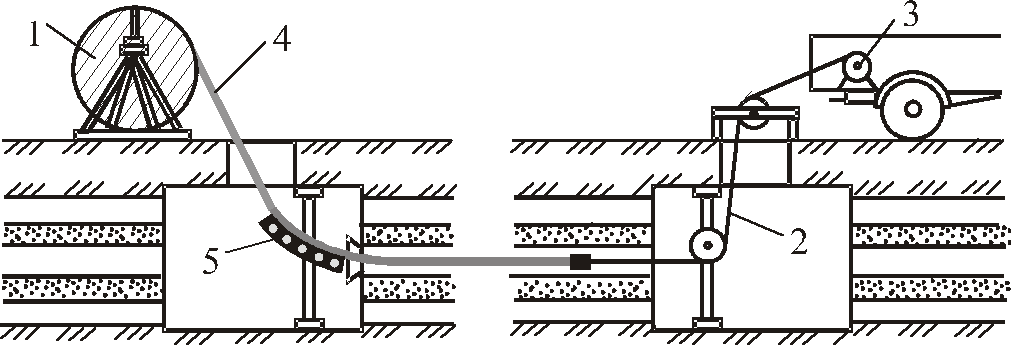

Рис. 3.3. Протяжка кабеля в блоке:
1 — барабан с кабелем; 2 — трос; 3 — лебедка с контролем усилия тяжения; 4 — кабель; 5 — угловой ролик
Использование блоков увеличивает стоимость КЛ, ухудшает условия охлаждения кабелей, но обеспечивает более надежную защиту кабелей от механических повреждений по сравнению с прокладкой кабелей в земляной траншее.
Блочная прокладка используется при большой стесненности кабельной трассы, пересечениях кабелей других инженерных сооружений, например железных дорог, при прокладке кабелей в химически агрессивных грунтах.
3.4. Прокладка кабелей в кабельных сооружениях
При прокладке в одном направлении большого количества кабелей (более 20), что характерно для энергоемких промышленных предприятий, используются кабельные сооружения: тоннели, галереи, эстакады,каналы. Подземный кабельный тоннель (рис. 3.4,а) сооружается из сборного железобетона 1. Внутри тоннеля по опорным конструкциям 2 прокладываются кабели 3. Размеры тоннеля должны обеспечивать двухстороннее обслуживание кабелей.
Галереи и эстакады принципиально отличаются от тоннелей тем, что располагаются над поверхностью земли на железобетонных стойках и используются на производствах, где возможны скопления горючих и взрывоопасных газов, тяжелее воздуха, и в местах с высокой агрессивностью грунта.
На территории промышленных предприятий кабели могут прокладываться в каналах (рис. 3.4,б). Плита 1 верхнего перекрытия канала выполняется съемной, массой не более 70 кг, что обеспечивает подъем этой плиты вручную и удобное обслуживание кабелей при эксплуатации.
При приемке кабельных сооружений под монтаж кабелей проверяется соответствие этих сооружений проекту КЛ. В тоннелях и каналах должны быть выполнены мероприятия по предотвращению попадания в них технологических и грунтовых вод: стыки железобетонных конструкций должны быть герметизированы, полы — иметь уклон не менее 0,5% в сторону водосборников.
Кабельные сооружения должны быть оборудованы электрическим освещением, сетью для подключения переносных светильников и инструмента, обеспечены естественной или искусственной вентиляцией и средствами пожаротушения. Кабельные сооружения большой длины должны делиться на отсеки длиной не более 150 м несгораемыми перегородками.
Рис. 3.4. Прокладка кабелей в тоннеле (а) и канале (б)
В кабельных сооружениях с целью пожарной безопасности кабели прокладываются без наружного джутового покрова, СПЭ кабели — в защитной оболочке из поливинилхдорида пониженной горючести (ПвВнг, АПвВнг).
С целью сокращения количества соединительных муфт кабели в кабельных сооружениях прокладываются, как правило, целыми строительными длинами.
Прокладка кабелей сечением 25 мм2и более, за исключением небронированных кабелей в свинцовой оболочке, выполняется по кабельным конструкциям (консолями), располагаемыми друг от друга на расстоянии не более 1 м. Небронированные кабели в свинцовой оболочке и небронированные кабели всех исполнений сечением 16 мм2и менее должны прокладываться по лоткам или полкам. Кабели напряжением до 1 кВ должны располагаться в кабельных сооружениях над кабелями напряжением выше 1 кВ.
После прокладки кабелей каналы закрываются верхними съемными плитами и засыпаются слоем земли толщиной не менее 0,3 м. На огражденных территориях промышленных предприятий засыпка кабельных каналов землей не обязательна. Подземные тоннели должны иметь поверх перекрытия слой земли толщиной не менее 0,5 м.
