Приложение д. Таблица условных графических и буквенных изображений элементов электрических схем
Наименование элемента схемы |
Графическое обозначение |
Буквен. код |
Постоянный ток |
|
|
Переменный ток |
|
|
Неразборное соединение |
|
|
Разборное соединение |
|
|
Контактное разъемное соединение |
|
|
Линия электрической связи. Провод, кабель, шина |
|
W |
Линия электрической связи с ответвлением |
|
|
Ответвления от шины |
|
|
Заземление |
|
|
Корпус (машины, аппарата, прибора) |
|
|
Трехфазная обмотка, соединенная по схеме «звезда» |
|
|
Трехфазная обмотка, соединенная по схеме «звезда с заземленной нейтралью»
|
|
|
Наименование элемента схемы |
Графическое обозначение |
Буквен. код |
Трехфазная обмотка, соединенная по схеме «треугольник» |
|
|
Трехфазная обмотка, соединенная по схеме «зигзаг» |
|
|
Трехфазная обмотка, соединенная по схеме «разомкнутый треугольника» |
|
|
Источник постоянного тока. Аккумуляторная батарея |
|
GB
|
Машина электрическая. Общее обозначение Примечание. Внутри окружности допускается размещение дополнительной информации
|
|
G, M
|
Генератор переменного трехфазного тока с обмоткой статора, соединенной в звезду с параллельными ветвями
|
|
G |
Электродвигатель переменного тока |
|
M
|
Машина постоянного тока (возбудитель) |
|
GE
|
Наименование элемента схемы |
Графическое обозначение |
Буквен. код |
Обмотка статора (каждой фазы) машины переменного тока |
|
L |
Обмотка возбуждения синхронного генератора |
|
LG |

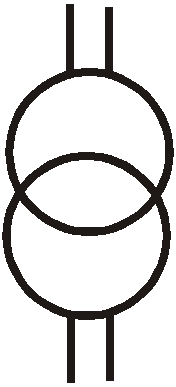

Трансформатор двухобмоточный силовой. Общее обозначение Примечание. Внутри окружности допускается размещение дополнительной информации. |
|
T |
Автотрансформатор двухобмоточный |
|
Т |
Трансформатор трехобмоточный силовой |
|
T
|
Автотрансформатор трехобмоточный |
|
Т |
Наименование элемента схемы |
Графическое обозначение |
Буквен. код |
Трансформатор и автотрансформатор с РПН с указанием схемы соединений обмоток
|
|
T |
Трансформатор двухобмоточный с расщеплением обмотки низкого напряжения, с РПН |
|
T
|
Обмотка (одной фазы) трансформатора, дроссель. Начало обмотки указывается точкой |
|
L |
Трансформатор напряжения однофазный |
|
TV
|
Два однофазных трансформатора напряжения, соединенных в открытый треугольник |
|
TV |
Наименование элемента схемы |
Графическое обозначение |
Буквен. код |
Трансформатор напряжения трехфазный, трехобмоточный |
|
TV |
Трансформатор тока измерительный |
|
TA
|
Реактор дугогасительный |
|
L |
Реактор токоограничивающий одинарный |
|
LR |
Реактор токоограничивающий сдвоенный |
|
LR |
Выключатель силовой высоковольтный (нормально включенный, нормально отключенный) |
|
Q
|
Наименование элемента схемы |
Графическое обозначение |
Буквен. код |
Выключатель силовой |
|
Q
|
Выключатель нагрузки |
|
QW |
Разъединитель |
|
QS |
Разъединитель заземляющий |
|
QSG |
Короткозамыкатель |
|
QN |
Отделитель |
|
QR |
Предохранитель плавкий |
|
FU |
Наименование элемента схемы |
Графическое обозначение |
Буквен. код |
Предохранитель пробивной |
|
F |
Выключатель автоматический |
|
QF SF |
Контакт, общее обозначение. Рубильник |
|
QS
|
Контактор, магнитный пускатель |
|
KM
|
Разрядник вентильный |
|
FV
|
Разрядник трубчатый |
|
F |
Наименование элемента схемы |
Графическое обозначение |
Буквен. код |
Ограничитель перенапряжения |
|
RU
|
Диод |
|
VD |
Диод светоизлучающий (светодиод) |
|
|
Тиристор |
|
VS |
Резистор |
|
R |
Резистор переменный |
|
R |
Конденсатор |
|
C |
Конденсатор переменной емкости |
|
С |
Прибор электроизмерительный показывающий |
|
|
Прибор электроизмерительный регистрирующий |
|
|
Наименование элемента схемы |
Графическое обозначение |
Буквен. код |
Прибор электроизмерительный интегрирующий (счетчик электроэнергии) |
|
|
Катушка электромеханического устройства. Реле. Общее обозначение |
|
К |
Лампа накаливания осветительная (сигнальная) |
|
EL (HL) |
Лампа газоразрядная низкого давления |
|
|
Лампа газоразрядная высокого давления |
|
|
