3.3 Промышленные объекты №1 и №5
При анализе потребляемой воды ПО №1 можно отметить жесткие требования к качеству потребляемой воды. В ней должны отсутствовать хлориды, сульфаты, ионы Mn2+ и Cu2+. Допустимо низкое содержание аммонийного азота, взвешенных веществ, нефтепродуктов.
Очищение сточных вод от производственных объектов до таких жестких показателей качества потребует дорогостоящих методов очистки, поэтому для обеспечения водой ПО №1 будем использовать воду от ВОС.
Оценивая качественные показатели сточных вод от ПО №1 и №5 наблюдаем незначительное содержание нефтепродуктов, хлоридов и сульфитов. Полное отсутствие ионов тяжелых металлов, за исключением ионов Fe3+ , содержащихся в малой концентрации (0,03 мг/л).
Обращает на себя внимание отношение ХПК/БПКполн в сточной воде ПО №1 и ПО №5, в обоих случаях ХПК/БПКполн<1,5, что указывает на возможность применения метода биохимической очистки.
К тому же значение pH смешанных вод возможно будет в диапазоне от 6,5 до 8,5, вместо 11 у ПО №5.
Расчеты показателей качества смешанных сточных вод от ПО №2 и №4 сведены в таблицу 9.
Таблица 9
Показатели качества смешанных сточных вод объектов №1 и №5
|
Наименование показателя качества воды |
Промышленные объекты |
Усредненные показатели качества | |
|
1 |
5 | ||
|
Взвешенные вещества, мг/л |
250 |
300 |
270 |
|
БПКполн, мгО2/л |
400 |
300 |
360 |
|
ХПК, мгО2/л |
600 |
400 |
520 |
|
Азот аммонийный, мг/л |
30,0 |
0,10 |
18,04 |
|
Хлориды Cl- , мг/л |
10,0 |
10,0 |
10,0 |
|
Сульфаты SO42- , мг/л |
30,0 |
30,0 |
30,0 |
|
Ионы Fe3+ , мг/л |
10,0 |
0,05 |
0,026 |
|
Ионы Mn2+ , мг/л |
- |
- |
- |
|
Ионы Zn2+ , мг/л |
- |
- |
- |
|
Ионы Cu2+ , мг/л |
- |
- |
- |
|
Нефтепродукты, мг/л |
0,05 |
0,10 |
0,07 |
|
pH, мг/л |
7,5 |
11,0 |
8,9 |
Коэффициент ХПК/БПКполн=1,4 , концентрации сульфидов и хлоритов незначительны - применим метод биохимической очистки.
Очистку сточной воды необходимо провести по ВВ, БПКполн, ХПК, азоту аммонийному и нефтепродуктам. Очищать смешанные сточные воды будем до требований, предъявляемых к потребляемой воде ПО №5. После очистки вода будет направлена на ПО №5.
Предварительная схема водообеспечения ПО №1 и №5 представлена на рис.5.
Рис.5. Предварительная схема водообеспечения производственных объектов №1 и №5
3.4 Проектируемый вариант балансовой схемы производственного водообеспечения техногенного комплекса

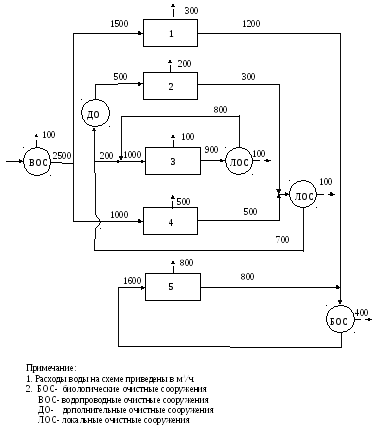

На основе выполненного анализа составлена балансовая схема производственного водообеспечения техногенного комплекса. Проектируемый вариант представлен на рис. 6.
2600
Рис.6. Проектируемый вариант балансовой схемы производственного водообеспечения техногенного комплекса
4. Разработка технологических схем очистки сточных вод
4.1 Расчёт показателей качества совместно утилизируемых сточных вод
Расчеты показателей качества смешанных сточных вод от ПО №2 и №4 и требования к потребляемой воде ПО №2 и №3 сведены в таблицу 10.
Расчеты показателей качества смешанных сточных вод от ПО №1 и №5 и требования к потребляемой воде ПО №5 сведены в таблицу 11.
Таблица 10
Показатели качества смешанных сточных вод объектов №2 и №4
|
Наименование показателя качества воды |
Промышленные объекты |
Усредненные показатели качества |
Требования к качеству воды, подаваемой на объект | ||
|
2 |
4 |
3 |
2 | ||
|
Взвешенные вещества, мг/л |
700 |
600 |
637,50 |
20,0 |
15,0 |
|
БПКполн, мгО2/л |
600 |
500 |
537,50 |
50,0 |
30,0 |
|
ХПК, мгО2/л |
1200 |
1000 |
1075,00 |
100 |
60,0 |
|
Азот аммонийный, мг/л |
5,00 |
3,00 |
3,75 |
н/н |
1,0 |
|
Хлориды Cl- , мг/л |
100 |
300 |
225,00 |
н/н |
300 |
|
Сульфаты SO42- , мг/л |
300 |
500 |
425,00 |
н/н |
500 |
|
Ионы Fe3+ , мг/л |
0,30 |
0,10 |
0,18 |
н/н |
0,5 |
|
Ионы Mn2+ , мг/л |
0,10 |
0,05 |
0,07 |
н/н |
0,3 |
|
Ионы Zn2+ , мг/л |
0,30 |
0,10 |
0,18 |
н/н |
0,5 |
|
Ионы Cu2+ , мг/л |
0,10 |
0,05 |
0,07 |
н/н |
0,3 |
|
Нефтепродукты, мг/л |
400 |
300 |
337,50 |
20 |
10,0 |
|
pH, мг/л |
8,50 |
8,00 |
8,19 |
6,5-8,5 |
6,5-8,5 |
Таблица 11
Показатели качества смешанных сточных вод объектов №1 и №5
|
Наименование показателя качества воды |
Промышленные объекты |
Усредненные показатели качества |
Требования к качеству воды, подаваемой на объект | |
|
1 |
5 |
5 | ||
|
Взвешенные вещества, мг/л |
250 |
300 |
270 |
5,0 |
|
БПКполн, мгО2/л |
400 |
300 |
360 |
15,0 |
|
ХПК, мгО2/л |
600 |
400 |
520 |
30,0 |
|
Азот аммонийный, мг/л |
30,0 |
0,10 |
18,04 |
0,10 |
|
Хлориды Cl- , мг/л |
10,0 |
10,0 |
10,0 |
50,0 |
|
Сульфаты SO42- , мг/л |
30,0 |
30,0 |
30,0 |
100 |
|
Ионы Fe3+ , мг/л |
10,0 |
0,05 |
0,026 |
0,05 |
|
Ионы Mn2+ , мг/л |
- |
- |
- |
0,01 |
|
Ионы Zn2+ , мг/л |
- |
- |
- |
0,03 |
|
Ионы Cu2+ , мг/л |
- |
- |
- |
0,01 |
|
Нефтепродукты, мг/л |
0,05 |
0,10 |
0,07 |
0,05 |
|
pH, мг/л |
7,5 |
11,0 |
8,9 |
6,5-8,5 |
