Определение наименьших радиусов выпуклых вертикальных кривых
Минимальные радиусы выпуклых вертикальных кривых определяются из условия обеспечения видимости (рис. 3) по формулам:
Рис. 3. Схема к расчету радиуса вертикальной выпуклой кривой
из условия видимости
в зависимости от расстояния видимости остановки перед препятствием
;
обеспечения видимости встречного автомобиля
,
где а - возвышение глаза водителя над поверхностью дороги, равное 1,2 м.
Из полученных по этим двум формулам двух величин наименьшего радиуса за нормативную принимается большая величина.
Определение минимальных радиусов вогнутых кривых
Радиус вогнутой вертикальной кривой назначается из условия допустимой перегрузки рессор, возникающей при движении автомобиля по вогнутой кривой вследствие действия центробежной силы в вертикальной плоскости (рис. 4).

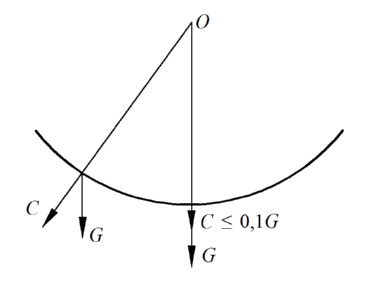

Рис. 4. Схема к определению радиуса вертикальной вогнутой кривой
из условия допускаемой перегрузки рессор
,
где V – расчетная скорость движения автомобиля (основная), км/ч;
а0 – допускаемое центробежное ускорение дающее перегрузку рессор не более 10%, равное 0,5 м/c2
Наименьший радиус вогнутой вертикальной кривой на дорогах II-IV категории должен проверяться на условие обеспечения видимости поверхности дороги в ночное время. При недостаточном радиусе кривой и большой величине алгебраической разности продольных уклонов пучок лучей, отбрасываемый фарами автомобиля, может осветить лишь незначительную по протяжению часть поверхности дороги на восходящей ее части, и требуемое расстояние видимости не будет обеспечено (рис. 5).
Рис. 5. Видимость поверхности покрытия
в свете фар в ночное время
Наименьший радиус вогнутой кривой из этих соображений может быть найден по формуле
,
где Sп – расстояние видимости поверхности дороги, м;
hф – высота фар над поверхностью дороги, применяемая 0,7 м;
α – угол рассеяния фар, обычно 2˚, тогда tg α/2 = 0,0175.
Рекомендуемые СП 34.13330.2012 [1] нормы проектирования в плане и продольном профиле приведены в табл. 6.
Таблица 6
Расчетная скорость, км/ч
|
Наибольшие продольные уклоны, ‰
|
Наименьшие радиусы кривых, м | ||||
в плане
|
в продольном профиле | |||||
выпуклых |
вогнутых | |||||
Основные |
В горной местности |
|
Основные |
В горной местности | ||
150 |
30 |
1200 |
1000 |
30000 |
8000 |
4000 |
120 |
40 |
800 |
600 |
15000 |
5000 |
2500 |
100 |
50 |
600 |
400 |
10000 |
3000 |
1500 |
80 |
60 |
300 |
250 |
5000 |
2000 |
1000 |
60 |
70 |
150 |
125 |
2500 |
1500 |
600 |
50 |
80 |
100 |
100 |
1500 |
1200 |
400 |
40 |
90 |
60 |
60 |
1000 |
1000 |
300 |
30 |
100 |
30 |
30 |
600 |
600 |
200 |
После расчета указанных нормативов составляется табл.7 технических нормативов, принятых для проектирования.
Таблица 7
№ п/п |
Технические нормативы |
По СП |
По расчету |
Принятые для проектирования |
1 |
Категория дороги |
|
|
|
2 |
Расчетная скорость, км/ч |
|
|
|
3 |
Число полос движения |
|
|
|
4 |
Ширина полосы движения, м |
|
|
|
5 |
Ширина проезжей части, м |
|
|
|
6 |
Ширина обочины, м |
|
|
|
7 |
Ширина разделительной полосы, м |
|
|
|
8 |
Ширина укрепленной краевой полосы в пределах обочины, м |
|
|
|
9 |
Ширина остановочной полосы в пределах обочины, м |
|
|
|
10 |
Ширина укрепленной краевой полосы в пределах разделительной полосы, м |
|
|
|
11 |
Ширина земляного полотна, м |
|
|
|
12. |
Наименьшие расстояния видимости, м |
|
|
|
- для остановки перед препятствием |
|
|
| |
- для встречного автомобиля |
|
|
| |
- для обгона |
|
|
| |
13 |
Наименьшие радиусы кривых в плане, м |
|
|
|
14 |
Наименьшие радиусы выпуклых кривых в продольном профиле, м |
|
|
|
15 |
Наименьшие радиусы вогнутых кривых в продольном профиле, м |
|
|
|
16 |
Максимальный продольный уклон, ‰ |
|
|
|
В графу 3 выписываются нормативы из СП 34.13330.2012 [1], для данной категории дороги. В графу 4 записываются значения, полученные по расчету с округлением в большую сторону, в графу 5 – большие из значений граф 3 и 4.
Технические нормативы на проектирование городских улиц в плане и продольном профиле могут быть приняты без расчета по Рекомендациям [3] (табл. 8).
Таблица 8
Категория дорог и улиц |
Расчетная скорость движения, км/ч |
Наименьший радиус кривых в плане, м |
Расстояние видимости поверх-ности дороги, м |
Радиусы вертикаль- ных кривых, м Rвып/ Rвог |
Наибольший продольный уклон, % |
Магистральные дороги: |
|
|
|
|
|
скоростного движения |
120 |
600 |
250 |
10000/ 2000 |
30 |
регулируемого движения |
80 |
400 |
150 |
6000/1500 |
50 |
Магистральные улицы: |
|
|
|
|
|
общегородского значения: |
|
|
|
|
|
непрерывного движения |
100 |
500 |
200 |
6000/1500 |
40 |
регулируемого движения |
80 |
400 |
150 |
5000/1000 |
50 |
районного значения: |
|
|
|
4000/1000 |
|
транспортно-пешеходные |
70 |
250 |
115 |
4000/1000 |
60 |
пешеходно-транспортные |
50 |
125 |
75 |
2000/500 |
40 |
Улицы и дороги местного значения: |
|
|
|
2000/500 |
|
улицы в жилой застройке |
40
|
90
|
55 |
1000/500 |
70
|
промышленных и коммунально-складских районов |
50 |
50 |
75 |
1500/500 |
70 |
