ДБН и ДСТУ / ДБН / DSTU B A.2.4-2-09 СПДБ. Умовні графічні зображення та умовні познаки елементів генеральних планів

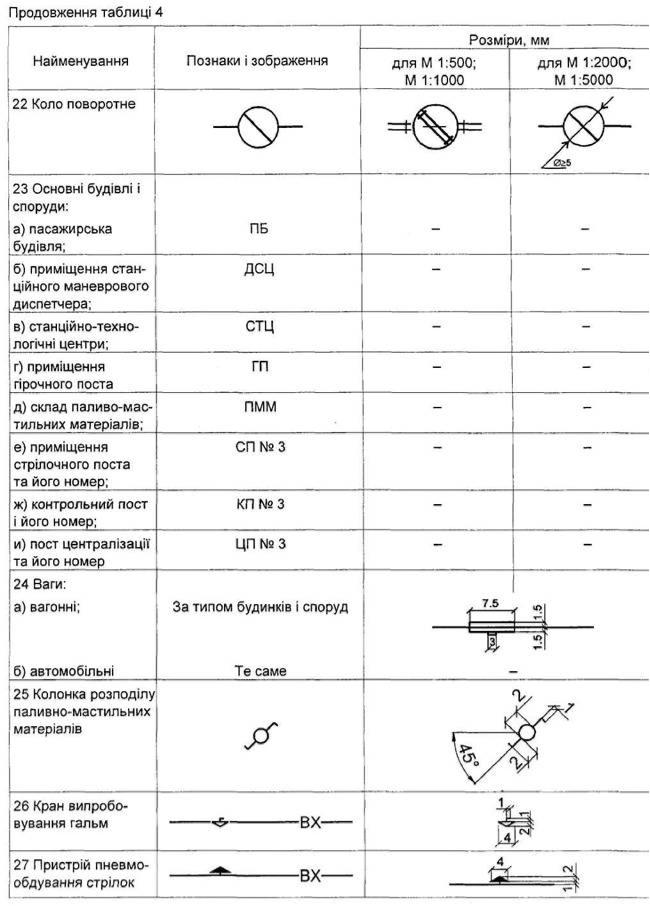

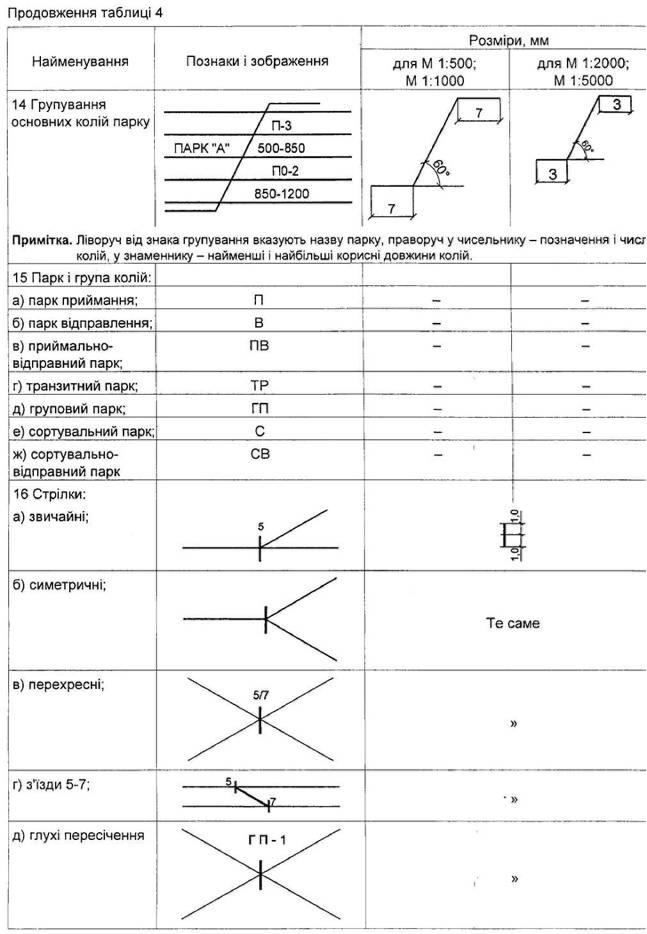

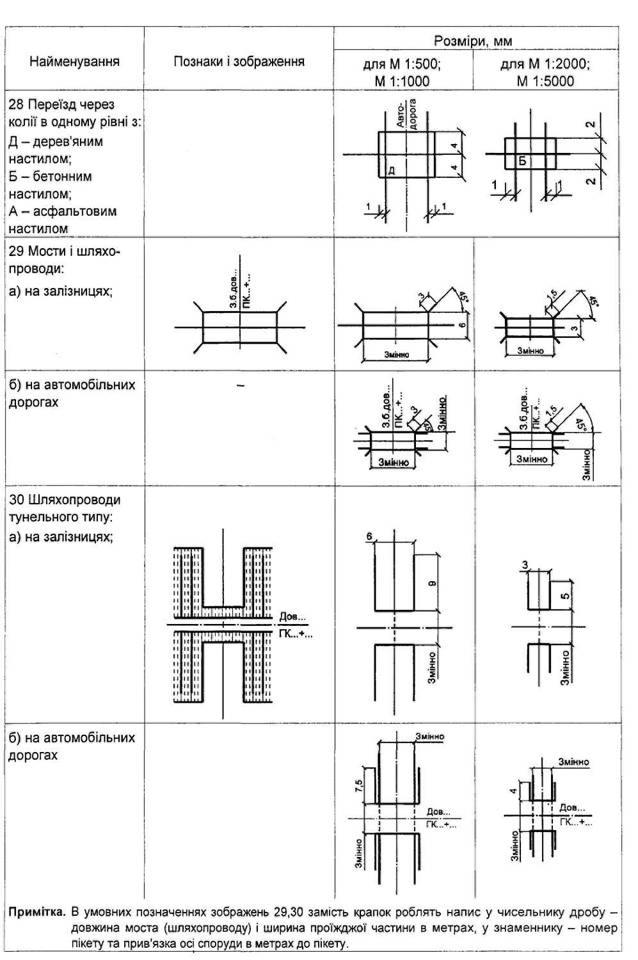

Êінець тàблиці 4

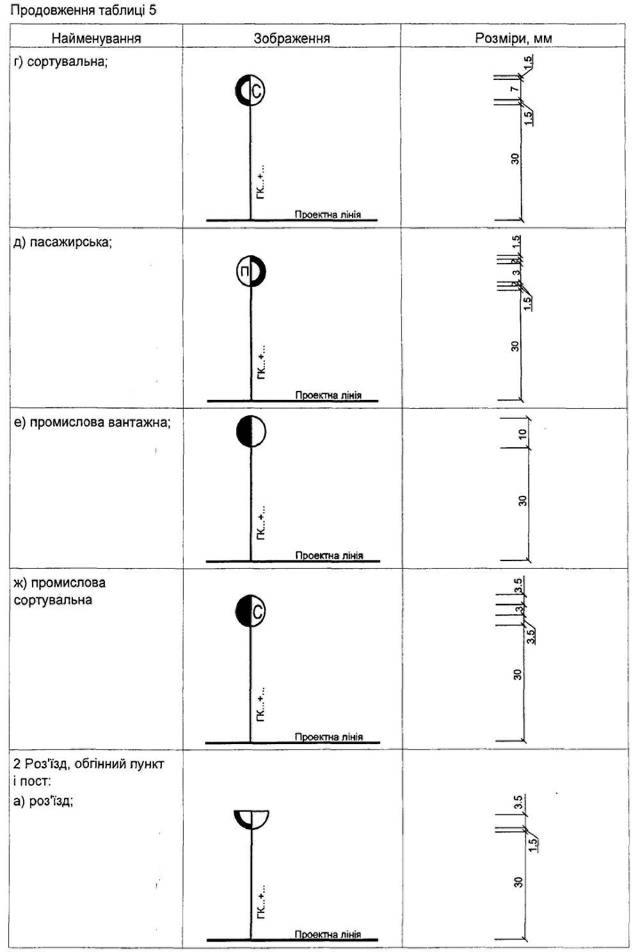

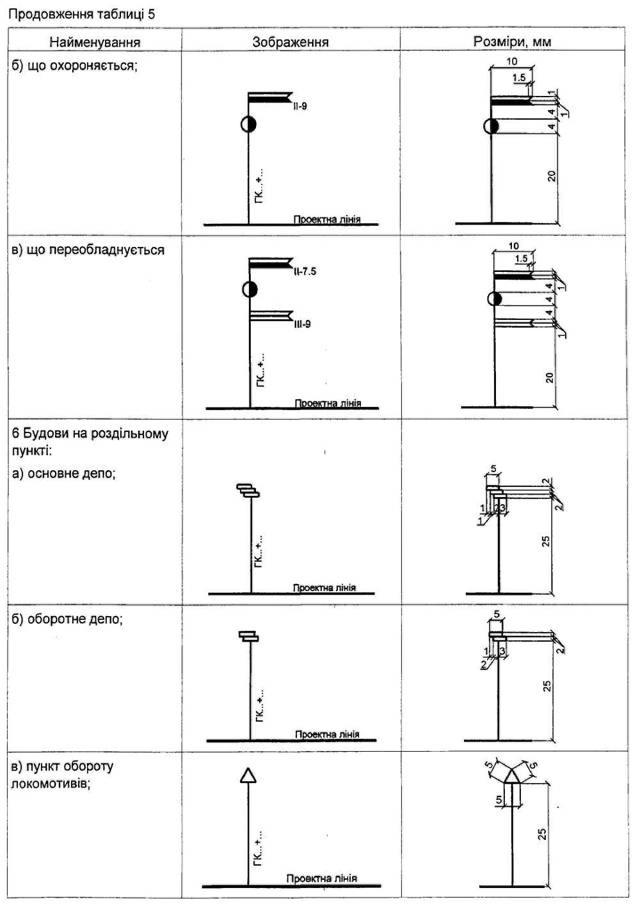

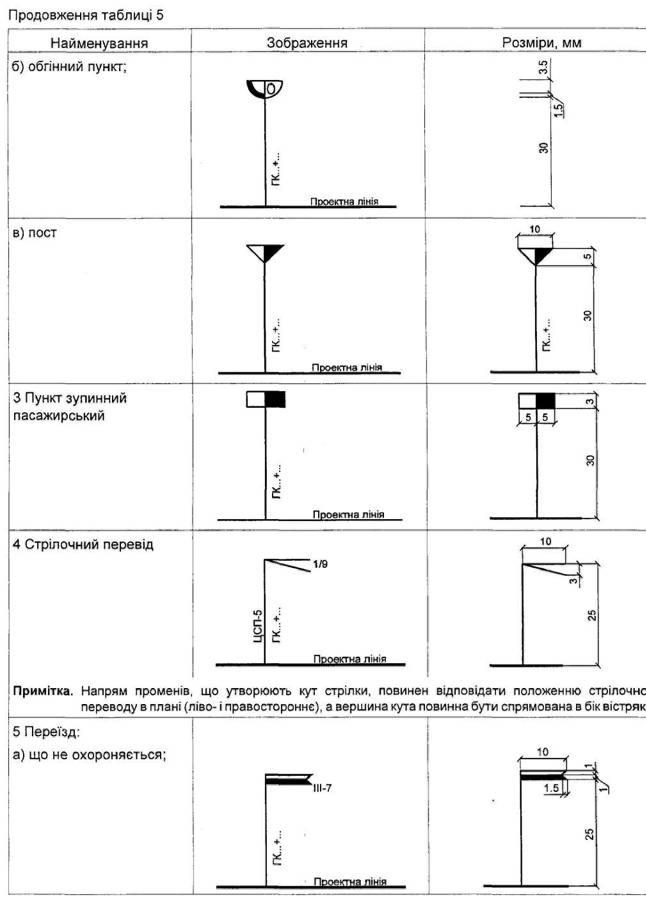

7.4Óмовні грàфічні зобрàження споруд і будов нà поздовжніх профілях зàлізничних колій і àвтомобільних доріг, що проектуються, виконують згідно з тàблицею 5.

Çàмість крàпок в умовних грàфічних зобрàженнях тàблиці 5 роблять нàписи геометричних величин споруди в метрàх тà вкàзують номер пікету з прив'язкою в метрàх до пікету.

 умовних грàфічних елементàх існуючих споруд і будов, що нàведені в 1-3, 5, 13 тàблиці 5, зàтушовувàння не виконують.

7.5Ðозміри зобрàжень, нàведених в 16, 17, 19, 22 тàблиці 5, приймàють зà фàктичними розмірàми споруди, що проектується. Êількість прогонів в зобрàженні мосту, шляхопроводу, віàдукà, естàкàди повиннà відповідàти фàктичним дàним.

Ó зобрàженні шляхопроводу, віàдукà, естàкàди, які розтàшовàні нà незàтоплювàних територіях, познàки горизонтів високих (ÃÂÂ) і меженних (ÃÌÂ) вод не вкàзують.

Òàблиця 5
