Схемы расположения сменных захваток и последовательность бетонирования м 1:200

Бетонирование фундаментной плиты автобетононасосом (1 этап)

Бетонирование фундаментной плиты автобетононасосом (2 этап)

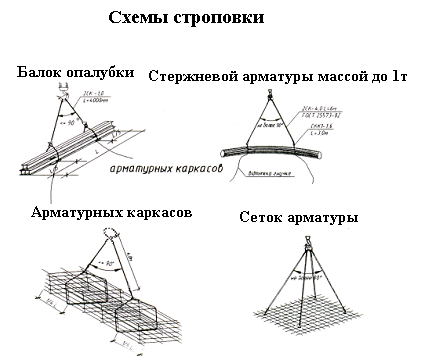

1 - автомобильный кран КС-2561Д; 2 - автобетононасос; 3 - автобетоносмеситель; 4 - нижние арматурные сетки;

5 - поддерживающие каркасы; 6 - верхние арматурные сетки; 7 - металлическая сетка с ячейками;

8 - опалубка щитовая; 9 - склад арматурных сеток и каркасов; 10 - обратная засыпка;

- направление движения бетононасоса

- стоянки автобетононасоса

Организация рабочего места при бетонировании и виброуплотнении фундаментной плиты

1 –рабочий орган вибратора (булава);

2 – разделительная сетка между захватками

Приложение 4

СХЕМА УСТАНОВКИ ОПАЛУБКИ КОЛОНН М 1:200

.

СХЕМА БЕТОНИРОВАНИЯ КОЛОНН КРАНОМ М 1:200

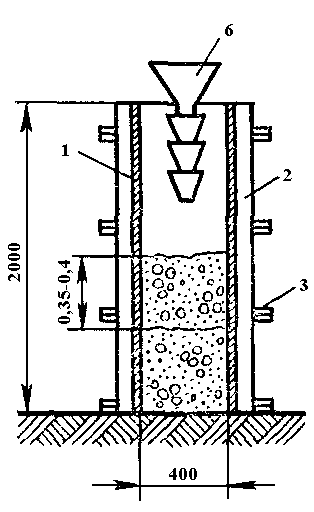

СХЕМА ЗАПОЛНЕНИЯ ОПАЛУБКИ КОЛОНН БЕТОННОЙ СМЕСЬЮ

1 –опалубка; 2 – хомут; 3 – арматура; 4 – бункер поворотный; 5 – приемная воронка; 6 – канат; 7 – звеньевой хобот; 8 – вибробулова; 9 – наружный вибратор

Приложение 5

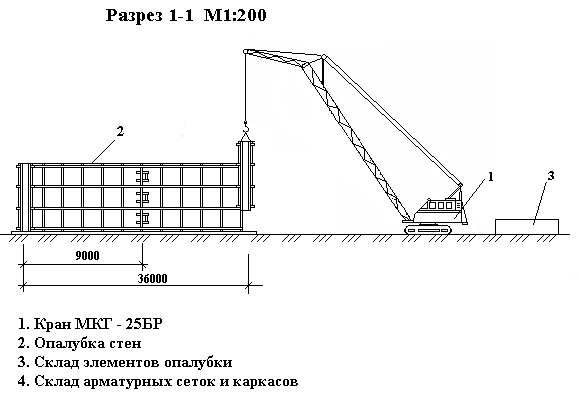

СХЕМА УСТАНОВКИ ОПАЛУБКИ СТЕН М 1:200

СХЕМА БЕТОНИРОВАНИЯ СТЕН КРАНОМ М 1:200

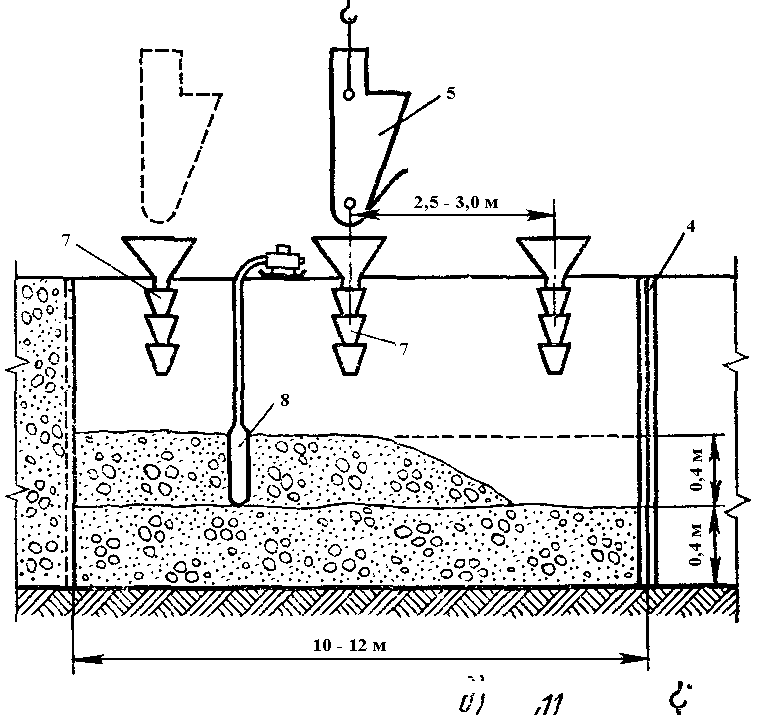

СХЕМА ЗАПОЛНЕНИЯ ОПАЛУБКИ СТЕНЫ БЕТОННОЙ СМЕСЬЮ

1– опалубка; 2 – усиливающие ребра опалубки; 3 – схватка; 4 – организация рабочего шва; 5 – бадья; 6 – приемная воронка; 7 – звеньевой хобот; 8 – вибратор; 9 - арматура

Организация рабочего места при бетонировании и уплотнении бетонной смеси стены

Приложение 6

СХЕМА УСТАНОВКИ ОПАЛУБКИ ПЕРЕКРЫТИЯ М 1:200

СХЕМА БЕТОНИРОВАНИЯ ПЕРЕКРЫТИЯ АВТОБЕТОНОНАСОСОМ М 1:200

Организация рабочего места при бетонировании и виброуплотнении перекрытия

1 –рабочий орган вибратора (булава);

2 – разделительная сетка между захватками
