конструктивное моделирование

Чертёж основы (сетку и первоначальные контуры спинки и полочки или переда без оформления проймы) строят как обычно. При этом плечевая область спинки решается так же, как рекомендуется для соответствующих изделий с цельнокроенными рукавами или покроя реглан, а верхняя часть полочки или переда решается так же, как в изделиях с втачными рукавами.

Точки П3, 1, Г2, 2, П6 и 4, через которые проходит пройма для втачного рукава, определяют так же, как в изделиях с втачными рукавами. Но выборочно – в зависимости от покроя, проектируемого со стороны спинки: при реглане находят все точки, при цельнокроенном рукаве не определяют точки П3 и 1. Найденные точки используют в последующих построениях.

Дополнительные построения на исходном чертеже

Спинку в верхней части удлиняют так же, как в конструкциях изделий с цельнокроенными рукавами и рукавами реглан:

АА1=0,5…0,7 см А2А21=0,7…1,0 см

П1П11=1,5…2,0 см Линии горловины и плеча проводят через полученные точки.

Стороны плечевой вытачки продлевают до новой плечевой линии спинки.

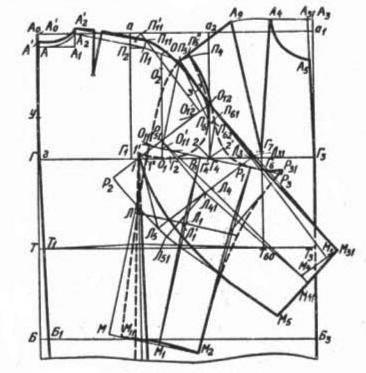

Рис. 18. Чертеж конструкции изделия с рукавами комбинированного покроя

31

Если со стороны спинки проектируется покрой реглан, то через

точки П11, П3, 1, Г2, 2, П6, 4 и П5(П51) проводят пройму для втачного рукава, а затем на спинке оформляют пройму для покроя реглан.

При наличии плечевой вытачки её переводят в линию реглана. Боковой шов размещают посередине проймы или по модели сме-

щают к спинке. Боковые линии строят как обычно.

Если со стороны спинки проектируется цельнокроенный рукав, то производят следующие построения.

Находят вспомогательную точку 1 и вершину подреза между спинкой и задней частью рукава – точку 11:

Г1-1=1,0…1,5см (вправо по вертикали); 1-1=0,5…1,0см (вверх по вертикали).

Пройму полочки (переда) проводят через точки П5(П51), 4, П6, 2, Г2 и 11. Вершину бокового шва чаще совмещают с точкой 11 (и в редких

случаях – с точкой Г2). Боковые линии оформляют обычными способами.

Определение высоты оката

Высоту оката рукава определяют на чертеже изделия так же, как для втачного рукава

Вок=ОО1 – ОО2, Где величина ОО2 равна 2,0…3,0см.

Построение чертежа передней части рукава

Для нахождения линии ширины передней части рукава под проймой проводят дуги: из центра в точке П5(П51) радиусом Вок и из центра в точке П6 радиусом П6Г4. К этим дугам проводят общую касательную, которая и является линией ширины детали под проймой.

Для построения линии оката и определения вершины внутренне линии передней части рукава от точки П6 вправо по горизонтали откладывают величину захода передней части рукава на полочку (перед) на этом уровне

П6П62=0,5…1,5см.

Из точки П62делают засечку на линии ширины рукава под проймой дугой радиуса, равного отрезку П6Г2 плюс 0,5…1,0см (на посадку оката рукава), и получают вершину внутренней линии (точку Р1)

П62Р1=П6Г2+0,5…1,0см.

Находят вспомогательную точку 21 для нижней части оката. Для этого из точки П62 опускают перпендикуляр на линию ширины рукава под проймой. Пересечение обозначают точкой Г41. затем проводят биссектрису угла П62Г4Р1 и откладывают на ней длину биссектрисы переднего угла проймы плюс 0,3…0,5см.

32

Г41-21=Г4-2+0,3…0,5см.

Линию оката передней части рукава проводят плавной кривой че-

рез точки П5(П51), П62, 21, Р1.

А в изделиях с покроем реглан со стороны спинки для фигур с увеличенным измерением Оп и фигур большого размера окат дополнительно углубляют. Для этого точку Р1 опускают на 0,5…1,0 см по перпендикуляру к предварительной в данном случае ширины рукава. Нижний участок оката переоформляют.

Точку П62 опускают по окату на половину его углубления. Окончательную линию ширины рукава проводят параллельно предварительной.

Затем в большинстве случаев (за исключением изделий с классическими рукавами покроя реглан сзади и втачными спереди) проверяют и уточняют посадку в нижней части оката. Для этого и уточняют посадку в нижней части оката. Для этого участок оката П62Р1 сравнивают с участком проймы П6Г2, определяют получившуюся посадку и если она больше или меньше 0,5см (в отсутствие дополнительного углубления оката) или 1,0см (при углублении оката), соответствующим образом корректируют положение точки Р1 на линии ширины рукава, добиваясь указанной оптимальной посадки. Нижний участок оката переоформляют.

Для классических рукавов уточнять посадку целесообразно после определения окончательной вершины внутренней линии – точки Р11, находящейся на перпендикуляре к перекату, восстановленном из точки Р11. Это касается и задней части рукава.

Далее определяют положение внешней линии на уровне ширины детали под проймой. Для этого из точки П5(П51) опускают перпендикуляр на линию ширины рукава и получают точку О111, от которой влево по линии ширины рукава откладывают отрезок О111О11, определяющий объем рукава

О111О11=1,0…3,0см.

Построение детали ниже уровня её ширины под проймой зависит от формы рукава внизу. А наиболее характерными для данного покроя являются классические рукава.

Для всех рукавов через точку О11 вверх и вниз проводят перпендикуляр к прямой О11М. На нём определяют уровень линии низа (во всех случаях) и уровень линии локтя (при наличии локтевой вытачки):

О11М=Др+Ппн – Вок; О11Л=(Др+Ппн)/2+3,0см – Вок.

33

При косом крое передней и задней частей рукава отрезок О11М уменьшают на 1,0…2,0см, а отрезок О11Л – на 0,5…1,0см.

Далее деталь строят так же, как для цельнокроенного рукава или рукава реглан соответствующей формы (в зависимости от покроя, проектируемого со стороны спинки).

Затем для чёткости проймы её верхний участок часто смещают вправо, а для получения эффекта спущенного плеча – влево. Для этого на плечевой или внешней линии в соответствии с моделью находят новую вершину проймы (точку П511) и переоформляют линии проймы и оката вверху.

Построение чертежа задней части рукава, цельнокроенной со спинкой представлено на рисунках 17,18.

Из точки П11, как из центра, проводят дугу радиуса Вок, а из точки 1 проводят касательную к этой дуге и получают линию ширины задней части рукава под проймой.

От точки 1 влево по линии ширины рукава откладывают отрезок, равный расстоянию 1+Г2, и получают вершину внутренней линии

(точку П2) 1+Р2=1+Г2

Из точки П11 опускают перпендикуляр на линию ширины рукава, получают точку О121 и вправо от нее по прямой Р2О121 откладывают отрезок О121О12, определяя объем рукава,

Где величина свободного члена тем больше, чем больше разница наклонов деталей рукава.

Определяют получившуюся длину рукава (Р1О11+Р2О12) и сравнивают ее с минимально допустимой шириной, равной величине (О11+Поп втачн. рукава +4,0+5,0 см). Если фактическая ширина рукава меньше минимально допустимой, то рукав расширяют. Для этого недостающую величину по половине прибавляют к обеим частям рукава с внешней стороны. После этого переоформляют внешнюю линию передней части рукава и продолжают строить заднюю часть рукава.

Для построения нижнего участка детали из точки О12 вниз проводят прямую, перпендикулярную линии ширины рукава, и определяют на ней уровни линий низа и локтя в соответствии с передней частью рукава:

О12М3=О11М, О12Л3=О11Л.

Далее деталь строят так же, как для цельнокроенного рукава соответствующей формы.

34

Дополнительные построения на чертеже рукава (рис. 17, 18) Если изделие проектируется с боковым швом, проходящим через

точку 11 (наиболее характерное решение), то в схеме чертежа ластовицу имеет только задняя часть рукава. При этом в конструкции либо проектируется ластовица, которая присоединяется на чертеже к передней части рукава, либо вместо ластовицы вводится нижняя часть рукава.

При проектировании бокового шва с вершиной в точке 11 и ластовицы на рукаве сзади (рис. 17) линию соединения задней части рукава с ластовицей проводят через точку 11 чаще всего плавной кривой, переходящей во внутреннюю линию (плавность перехода обеспечивают произвольным выбором длины ластовицы).

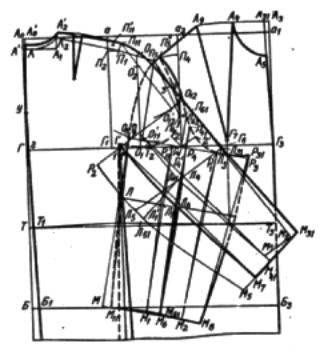

Рис. 17. Чертеж конструкции изделия с рукавами комбинированного кроя

Ластовицу пристраивают к передней части рукава. Для этого предварительно из точки 11 опускают перпендикуляр на линию ширины задней части рукава и получают точку 111.

Затем от точки П1 вправо по линии ширины передней части рукава откладывают отрезок Р1Р3, равный ширине отсеченного участка задней части рукава

Р1Р3=111+Р2.

Вершину новой внутренней линии передней части рукав повышают относительно линии ширины детали так же, как и вершину новой внутренней линии задней части рукава.

35

Р3Р31=111+11.

Точку Р31 плавно соединяют с точкой Р1, а так же с первоначальной внутренней линией на том же уровне, что и на задней части рукава.

При проектировании нижней части рукава при боковом шве с вершиной в точке 11 (см. рис.18). Переднюю линию окончательной передней части рукава проводят параллельно переднему перекату на расстоянии 3,0 – 4,0 см от него

Р11Р4=Л11Л6=М1М6=3,0+4,0 см (вправо по линиям О11Р1, ЛЛ1 и ММ2).

Точки пересечения проведенной передней лини передней части рукава с линиями отката и низа обозначают соответственно Р41 и М61.

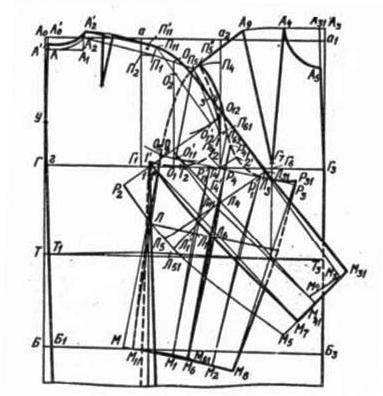

Рис. 18. Чертеж конструкции изделия с рукавами комбинированного кроя

Переднюю линию нижней части рукава проводят через точки Р41 и М61 с тем же по величине прогибом относительно вспомогательной прямой Р4М61, что у аналогичной линии передней части рукава.

Локтевую линию окончательной задней части рукава проводят через вершину бокового шва (точку 11) и точку М7на линии низа детали:

М41М7=Рл-1 – 1,0–4,0 см Точки 11 и М7 соединяют плавной кривой с выпуклостью на линии

локтя, равной выпуклости локтевого переката. Пересечение с линией ширины задней части рукава под проймой обозначают точкой 111.

36

Отсеченный участок задней части рукава присоединяют к отсеченному участку передней части рукава.

Для этого от точки Р1 вправо по линии ширины передней части рукава откладывают ширину отсеченного от задней части рукава участка

Р1Р3=Р2-111.

Вершину новой внутренней лини повышают относительно пря-

мой О11Рп Р3Р31=111-11.

Линию оката передней части рукава плавно продолжают от точки

Р1 до точки Р31.

На продолжении линии низа детали от точки М2 вправо откладывают ширину внизу отсеченного участка задней части рукава

М2М8=М5М7.

Точки Р31 и М8 соединяют плавной кривой, имеющей такую же выпуклость на уровне локтя, что и линия локтевого переката.

37

РАЗДЕЛ 4. ПРОЦЕСС РАЗРАБОТКИ МОДЕЛЬНЫХ КОНСТРУКЦИЙ РУКАВОВ

4.1. Построение чертежа конструкции втачного одношовного рукава с локтевой вытачкой

Определение высоты оката рукава. При построении рукава основной задачей является нахождение размеров и формы оката – линии, по которой рукав сочленяется с проймой изделия, втачивается в пройму изделия. Узел «пройма изделия – окат рукава» является наиболее сложным в конструировании изделия. Построение оката рукава целесообразно осуществлять на базе уже построенного чертежа проймы изделия. Исходными данными для построения чертежа основы конструкции втачного рукава являются: обхват плеча Оп ; длина рукава Др ширина рукава внизу в готовом виде Шрук вн (зависят от модели); длина проймы Дпр, высота оката Вок ; прибавка на свободное облегание к обхвату плеча Поп.

Длину проймы Дпр определяют измерением проймы на чертеже основы конструкции изделия (рис. 19) от точки П1 до точки П5 линейкой, поставленной на ребро.

Высоту оката рукава Вок также определяют по пройме на чертеже основы конструкции изделия, выполнив предварительно описанные ниже построения. Соединяют прямой точки П1 и П5, делят полученный отрезок пополам, обозначают полученную точку буквой О:

П1О = П1П5/2.

Из точки О на линию глубины проймы опускают перпендикуляр. Точку пересечения перпендикуляра с горизонталью обозначают О1. При этом высотой оката является отрезок О1О2, равный:

Вок = О1О2 = ОО1 – ОО2, где отрезок ОО2 – величина, которая зависит от степени развития дель-

товидной мышцы руки и имеет следующие значения:

–2,5 см для фигур с обхватом груди 88,0...92,0 см;

–2,0 см для фигур с обхватом груди 96,0... 104,0 см;

–1,5 см для фигур с обхватом груди 108,0... 116,0 см;

–1,0 см для фигур с обхватом 120,0 см и больше.

38

Рис. 19. Определение высоты оката рукава по пройме на чертеже основы плечевого изделия

Работу по построению чертежа основы втачного рукава проводят

втри этапа: строят сетку чертежа, затем чертеж основы рукава в готовом виде, и чертежи двухшовного рукава или рукава с любым числом швов.

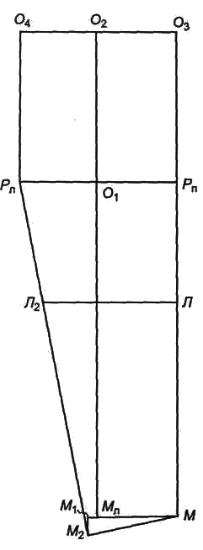

Построение базисной сетки чертежа рукава (рис. 20). Построение базисной сетки чертежа рукава состоит из построе-

ния ряда горизонтальных и вертикальных линий, определяющих основные размеры рукава в готовом виде.

Проводят две взаимно перпендикулярные линии с пересечением

вточке О1. Из точки O1 восставляют перпендикуляр, на котором откладывают отрезок, равный высоте оката:

О1О2 = Вок = О1О2 (с чертежа основы изделия); О1О2 – линия высоты оката рукава. Через точку О2 проводят гори-

зонталь.

Для определения ширины сетки необходимо знать ширину готового рукава на уровне глубины проймы. Ее можно рассчитать двумя способами.

1-й способ:

Шр = [1,25(Дпр + Ппос) – 1,6Вок – 1,8]/2.

Величину посадки рукава Ппос получают умножением длин проймы Дпр на норму посадки рукава Н на 1 см длины проймы

Ппос = Дпр*Н.

Норма посадки рукава Н на 1 см проймы зависит от вида ткани и представлена в приложении табл. 6.

39

водят горизонтали. Влево от точки М откладывают измерение Шрук.вн, тем самым определяя ширину сетки чертежа внизу:

ММ1 = Шрук.вн.

Скос низа рукава определяют отрезком М1М2, который откладывают по вертикали вниз от точки М1:

М1М2 = 1,5...2,5 см.

Соединяют точки М и М2 и получают линию низа рукава. Соединяют точки М2 и Рл и получаютлинию заднего переката.

Ее пересечение с горизонталью из точки Л обозначают Л2. Линия ЛЛ2 – уровень локтя.
