7.2.3. Типы реле мощности
Выпускающиеся промышленностью типы реле мощности отличаются углом внутреннего сдвига.
1.
=0
(рис. 7.2.4)
МЭ=k1UPIPsin(Р), (7.6)
МЭQ – момент реле пропорционален реактивной мощности. При М.Ч=90, Р=0, МЭ=0.
Рис. 7.2.4
2.
=90
(рис. 7.2.5)
МЭ=k1UPIPsin(90–Р)=k1UPIPcosР, (7.7)
МЭP – момент реле пропорционален активной мощности.
Рис. 7.2.5

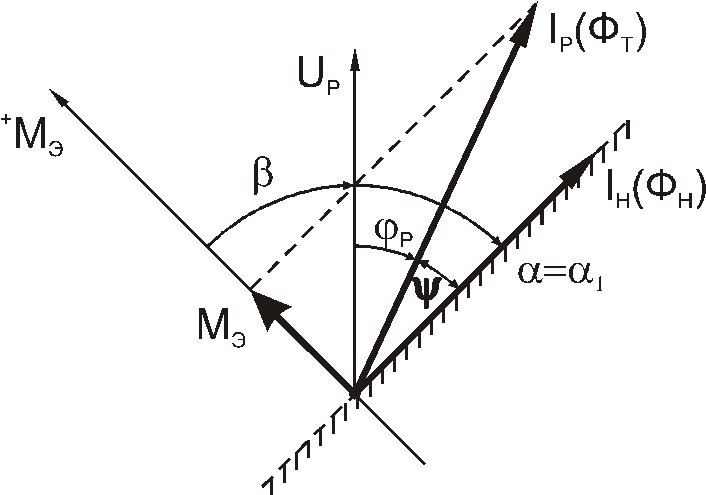

3.
=1,
0<1<90
(рис. 7.2.6)
МЭ=k1UPIPsin(90––Р) = = k1UPIPcos(Р+), (7.8)
где =90–.
Реле смешанного типа.
Рис. 7.2.6
7.2.4. Характеристики реле мощности
Мощность срабатывания
Срабатывание происходит, когда электромагнитный момент превосходит момент сопротивления пружины и момент трения оси:
МЭ>МП+МТ. (7.9)
Наименьшая мощность на зажимах реле, при которой оно срабатывает, называется мощностью срабатывания SС.Р. У индукционных реле SС.Р при М.Ч составляет 0,2...4 ВА.
Характеристика чувствительности
Зависимость UC.P = f(IP) при неизменном P называется характеристикой чувствительности (рис. 7.2.7).
ЗдесьUC.P
– наименьшее
напряжение, необходимое для действия
реле при данных IP
и P.
Обычно характеристика снимается при
P=М.Ч,
т.е. для случая sin(–Р)=1.
Реальная характеристика отличается от теоретической, так как за счет насыщения стали магнитопровода при больших токах IP напряжение UC.P остается неизменным.
Рис. 7.2.7
Угловая характеристика
Зависимость UC.P = f(P) при неизменном значении IP называется угловой характеристикой.
На рис.7.2.8 изображена угловая характеристика реле смешанного типа с углом = – 45.
Рис. 7.2.8
Угловая характеристика позволяет определить
1. Изменение чувствительности реле (UC.P) при разных значениях угла P.
2. Минимальную величину UC.P.мин и наиболее выгодную зону углов P, в пределах которой UC.P близко к UC.P.мин.
3. При каких углах P изменяется знак электромагнитного момента и пределы углов, которым соответствуют положительные и отрицательные моменты.
Время действия реле
Определяется
зависимость времени срабатывания tC.P
от кратности мощности на зажимах реле
(рис. 7.2.9).
Рис. 7.2.9
7.2.5. Полярность обмоток
Реле мощности изготавливают так, что при одинаковом направлении токов в обмотках реле замыкает свои контакты. Следовательно, включать обмотки нужно таким образом, чтобы при КЗ на защищаемой линии токи в обмотках совпадали (см. рис. 7.2.2).
7.2.6. Самоход
Самоходом называют срабатывание реле направления мощности при прохождении тока только в одной его обмотке – рабочей или поляризующей. При этом реле может неправильно сработать при обратном направлении мощности, когда повреждение возникает в непосредственной близости от реле (UP=0). Причина самохода – несимметрия магнитных систем реле относительно цилиндрического ротора.
7.2.7. Индукционные реле мощности типа рбм
Имеется два основных варианта исполнения реле
1. РБМ 171 и 271 – включаются на фазный ток и междуфазное напряжение, М.Ч = – 45 и – 30.
2. РБМ 177, 277, 178, 278 – включаются на ток и напряжение нулевой последовательности, М.Ч = + 70.
Выпускаются также
РБМ 275 – М.Ч = 0 – реле косинусного типа;
РБМ 276 – М.Ч = 90 – реле синусного типа.
