Лабораторна робота № 23

Робота з командами програми КОМПАС. Побудова ліній окружностей, дуг, прямокутників. Керування зображенням у вікні документа. Поставлення розмірів та граничних відхилень. Введення та редагування тексту.

Мета: Навчити користуватися основними операціями та командами програми.

Хід роботи

Запустити програму КОМПАС. Для цього через меню «Пуск»→ «Программы»→ «АСКОН»→ «КОМПАС 3D V8».

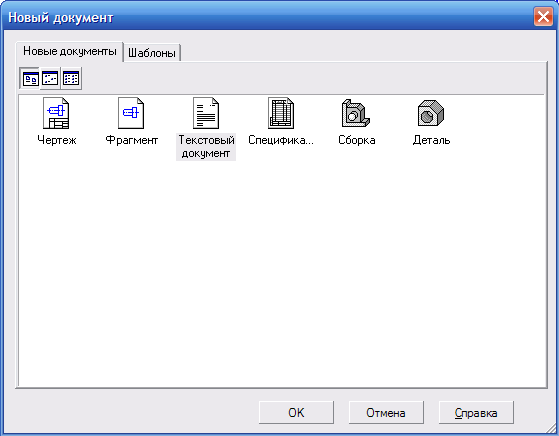

Спочатку необхідно вибрати тип нового документу:

Потім я ознайомився з можливостями основних команд меню геометрія та розміри:

Меню геометрія:

Дане меню включає всі операції які стосуються геометричних фігур: крапка, відрізок, допоміжна лінія, коло, дуга, прямокутник, безперервний ввід об’єктів, крива, крива Безьє, фаска, округлення.

Меню проставки розмірів:

Дане меню відповідає за проставку будь-яких розмірів не кресленні: автоматична проставка розмірів, лінійні розміри, діаметральні розміри, радіальні розміри, значення кутів, розмір дуги округлості, розмір висоти.

Також ознайомився з функцією введення та редагування тексту:

За допомогою цих команд я накреслив просте креслення та проставив розміри:

Висновок: на даній лабораторній роботі я ознайомився з інтерфейсом програми, а також навчити користуватися основними операціями та командами програми: геометрія, проставки розмірів, введення та редагування тексту.

Лабораторна робота № 24

Робота з командами програми КОМПАС. Редагування зображення, симетрія об’єктів, копіювання, переміщення об’єктів

Мета: Навчити користуватися операціями та командами редагування зображення, симетрія об’єктів, копіювання, переміщення об’єктів.

Хід роботи

Запустити програму КОМПАС. Для цього через меню «Пуск»→«Программы»→ «АСКОН»→ «КОМПАС 3D V8».
Спочатку необхідно вибрати тип нового документу:

Потім я ознайомився з можливостями основних команд меню редагування об’єктів:

Здвиг;
Поворот;
Масштабування;
Симетрія;
Копіювання;
Деформація здвигом;
Обрізка кривої;
Розбити криву.

За допомогою вказаних команд я побудував креслення:

Висновок: навчився користуватися основними операціями та командами редагування: здвиг, поворот, масштабування, симетрія, копіювання, деформація здвигом, обрізка кривої, розбиття кривої.
