21.5 Линии задержки
В любой цепи, содержащей накопители энергии, максимально значение мгновенного выходного напряжения.
Если выходное напряжение отстает по фазе от входного напряжения, то между входным и выходным напряжением образуется сдвиг по времени.
Такое время задержки называется групповым и обозначается τз.
,
где
-
передаточная ФЧХ.
Чтобы определить время задержки
необходимо любым методом получить
передаточную характеристику АЧХ в
комплексном виде, определить
(t)
и найти производную.
Для большинства цепей время задержки является величиной, зависящей от частоты. Так как реальные сигналы представляют спектр частот, различные составляющие спектра задерживаются на различное время, что приводит к искажениям. Форма выходного сигнала при этом отличается от формы входного.
Рассмотрим цепь:
-
передаточная АЧХ
=-arctg
Найдем время задержки:
Из формулы видно, что время задержки низкочастотных составляющих больше, чем у высокочастотных.

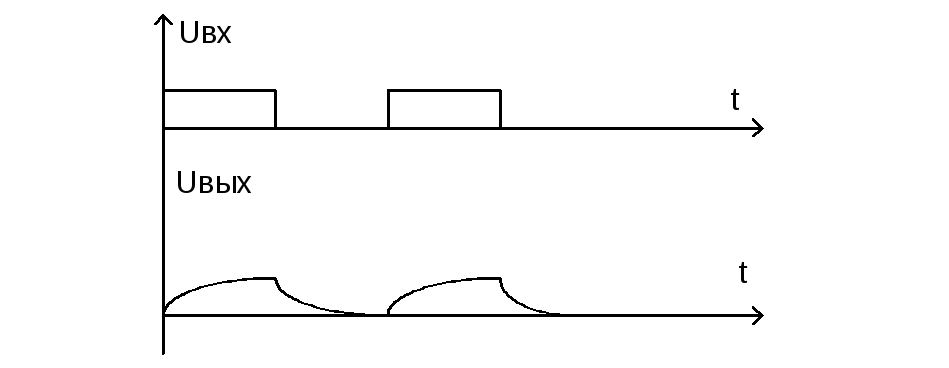

Как пример, если на вход подавать прямоугольные импульсы, то напряжение на выходе имеет форму промежуточную между прямоугольной и треугольной.
Линия задержки– это цепь, имеющая одинаковое время задержки в достаточно широком диапазоне частот.
Из определения следует, что врем задержки
не будет зависеть от частоты, если
(то есть пропорциональна частоте).
Тогда:
постоянна по всему диапазону частот.
Пусть дана цепь:
ФНЧ(фильтр низких частот)
ФЧХ в полосе пропускания :
,
В диапазоне низких частот()
;
-
величина постоянная. Время задержки
одного звена.
время задержки для цепи изnзвеньев. Следовательно, чем шире спектр
сигнала, который необходимо задержать
на определенное время, тем большей
должна быть частота
,
то есть меньше должно бытьLиC.
Но если LиCмалы время задержки мало и , следовательно необходимо увеличить число звеньев.
Чтобы сигнал проходил через линию задержки с малыми искажениями, необходимо иметь большое количество LиC(на практике до 80 звеньев).
Тема занятия 22: Операторный метод расчета.
Чтобы облегчить расчеты используется операторный метод.
Временные выражения заменяют более простыми – алгебраическими, которые называются операторными.
Временные выражения называются –
оригиналом
.
Операторные – изображениями F(p).
Постоянные величины (R,L,C) переходят из оригинала в изображение без изменений.
;
;
Постоянная:
;
;
Записать
операторное сопротивлениеZ(p)
и операторный токI(p)
;
Чтобы по операторному выражению получить временное выражение (оригинал) используют специальные таблицы (Лаплас).
Используют интеграл Лапласа:
.
Можно получить следующую таблицу
Рассчитать
операторным методом закон выходного
напряжения:
- использовать таблицу (такое получили
раньше).
Тема занятия 26: Соединение фаз генератора и потребителя звездой.
Трехфазный генератор в отличие от однофазного имеет три рабочие обмотки, сдвинутые между собой по окружности на 120°. В них индуцируются равные ЭДС одинаковой частоты, сдвинутые по фазе одна относительно другой на 120°.
Мгновенные значения ЭДС:
eA=Emsinωt
eB=Emsin(ωt-120°)
eС=Emsin(ωt-240°)
В комплексной форме: EA=Eej0°,EB=Ee-j120°,EС=Ee-j240°.
Фазой трехфазной системы называется часть трехфазной системы электрических цепей, в которой может протекать один из токов трехфазной системы.
Обмотки трехфазного генератора называются фазами генератора.
Начало фазных обмоток называется А, В, С; конец – x,y,z.
Если три конца обмоток генератора соединены в одну общую точку (узел), которая называется нулевой, то такое соединение называется звездой.
За начало обмоток принимают тот конец, к которому направлена положительная ЭДС.
Кгенератору подсоединяется нагрузка
Соединим
звезду генератора со звездой потребителя.
Провод, соединяющий центральные точки генератора и потребителя называется нейтральным. (- - - - -)
Три провода, отходящие от начала обмоток генератора, называются линейным проводом.
Напряжение между линейным проводом называется линейным, а токи, текущие в них – линейными токами.
При такой схеме ток в нейтральном проводе равен геометрической сумме токов трех потребителей, и поскольку токи трех фаз при симметричной нагрузке (номиналы сопротивлений потребителей Z1,Z2,Z3одинаковы) генератора равны по величине и сдвинуты по фазе относительно друг друга на 120°, их сумма равна 0.
IN=IAej0+IBe-j120°+ICej120=0
Поэтому нейтральный провод называют нулевым.
Поэтому при симметричной нагрузке фаз нейтральный провод не нужен, т.к. ток в нем равен 0.
Напряжение и токи фаз называются фазными.
Здесь UА,UВ,UС– фазные напряжения.IА=Iф.
По второму закону Кирхгоффа:
UAB=UA-UB
UBC=UB-UC
UAC=UA-UC
Линейные напряжения равны разности векторов фазных напряжений.
,
гдеUAB=UЛ,
аUB=UФ
.Следовательно
IЛ=IФ При соединении звездой.
Мощность трехфазной системы равна сумме мощностей каждой фазы
