4.2.5 Схема декодера цветности
На рисунке 4 приведена схема фильтров и переключателей ИМС DA100, на рисунке 5 — схема декодера цветности ИМС DA100, на рисунке 6 — схема тракта ER,EG,EB сигналов ИМС DA100.
4.2.6 Схема декодера цветности и матрицирования для сигналов системы secam
Выделенный в ИМС TDA8362 сигнал цветности с вывода 27 ИМС DA100 поступают на вывод 16 ИМС DA102 для декодирования. ИМС DA102 (TDA8395) является декодером SEСAM. Цветоразностные сигналы с выводов 9,10 ИМС DA102 поступают соответственно через конденсаторы С151 и С152 на выводы 16 и 14 цифровой линии задержки на ИМС DA101.
Рисунок 4 – Структурная схема фильтров и переключателей ИМС DA100.

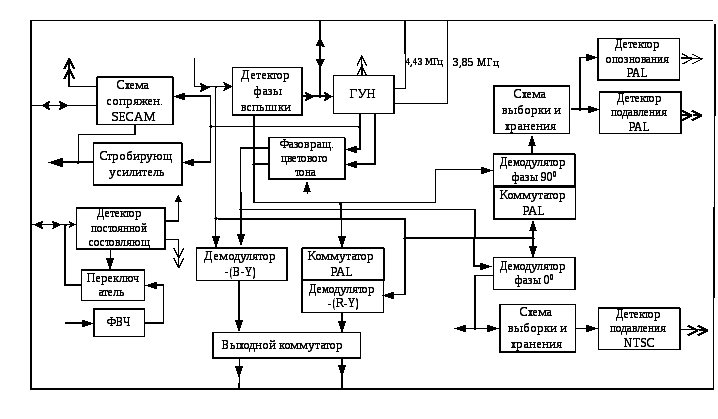

Рисунок 5 – Структурная схема декодера цветности ИМС DA100
4.2.7 Схема декодера цветности и матрицирования для сигналов системы pal
Декодирование сигналов PAL происходит в ИМС DA100. Цветоразностные сигналы с выводов 30 и 31 ИМС DA100 поступают соответственно через конденсаторы С143 и С144 для дальнейшей обработки на ИМС DA101.
ИМС DT101 (TDA4665) является низкочастотной линией задержки на 64 мкс. Цветоразностные сигналы ЕR-Y и ЕB-Y поступают на входы ИМС DТ101 (соответственно, 16 и 14). Цветоразностный сигнал ЕR-Y с вывода 11 ИМС DТ101 через разделительный конденсатор С143 поступает на вывод 29 ИМС DA100 для дальнейшей обработки. Сигнал ЕB-Y с вывода 12 через разделительный конденсатор С144 поступает на вывод 28 ИМС DA100.
Рисунок 6 – Структурная схема тракта ER,EG,EB сигналов ИМС DA100
4.2.8 Регулировки яркости, контрастности, насыщенности
Регулировки яркости, контрастности, насыщенности осуществляются подачей напряжения, изменяющегося в пределах 0…3 В соответственно на выводы 17, 25, 26 ИМС DA100.
С вывода 18 ИМС DA100 снимается сигнал основного цвета ЕВ и через резистор R153 подается на контакт 1 соединителя XS1, а сигнал ЕG — с вывода 19 через резистор R159 подается на контакт 3 соединителя XS1, сигнал ЕR через резистор R152 — на контакт 2 соединителя XS1.
На входы 22, 23, 24 ИМС DA100 через конденсаторы С129, С141, С131 соответственно, поступают сигналы с внешних источников сигналов (видеомагнитофон, компьютер, знакогенератор). Вывод 21 является коммутатором внешних и внутренних ER, EG, EB сигналов.
4.2.9 Синтезатор напряжений
Синтезатор содержит: фотоприемник (ИМС DA400), микроконтроллер (ИМС DD402), программируемое постоянное запоминающее устройство (ППЗУ) (ИМС DS401), коммутатор диапазонов (ИМС DD403), формирователи управляющих напряжений (транзисторы VT401, VT402, VT404), контактную систему передней панели (кнопки SB400-SB411). Структурная схема приведена микроконтроллер на рисунке 7.
4.2.10 Фотоприемник
Фотоприемник собран на ИМС DA400 и предназначен для приема ИК сигнала, излучаемого ПДУ, преобразования его в электрический сигнал и последующего усиления. При облучении фотодиода фотоприемника сигнал, совпадающий по форме с ИК излучением, через резистор R405 поступает на вывод 35 ИМС DD402.
Рисунок 7 - Структурная схема микроконтроллера.
