4.1.2 Магистральные усилители
В организации используются УМ в основном отечественного производителя [6]. С 2006 года это магистральный усилитель типа УММ – (Усилитель Магистральный Модульный). Его модификации: УММ 001 Н (ДН) и УММ 002 Н (ДН), где: цифры «001» - один активный выход, «002» – 2 активных выхода, литера «Д» - дистанционное питание. При одном активном выходе возможна организация двух пассивных выходов используя вставные модули (делитель Р4/4 или ответвители О1,5/8 или О1/14, согласно руководства по эксплуатации. Конфигурация усилителя определяется вставными модулями, которые задают полосу частот прямого и обратного канала, наличие активного или пассивного обратного канала или его отсутствие, деление выходного сигнала на два выхода равное или неравное, или отсутствие второго выхода. Возможна установка требуемых межкаскадных корректоров (сменных или плавных) и аттенюаторов или перемычек для получения необходимого наклона АЧХ и выходного уровня.

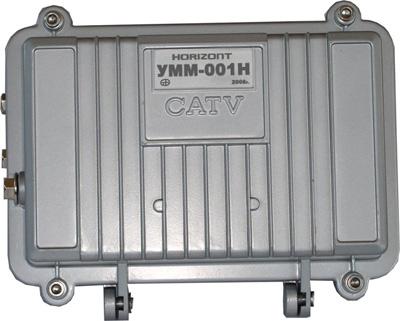

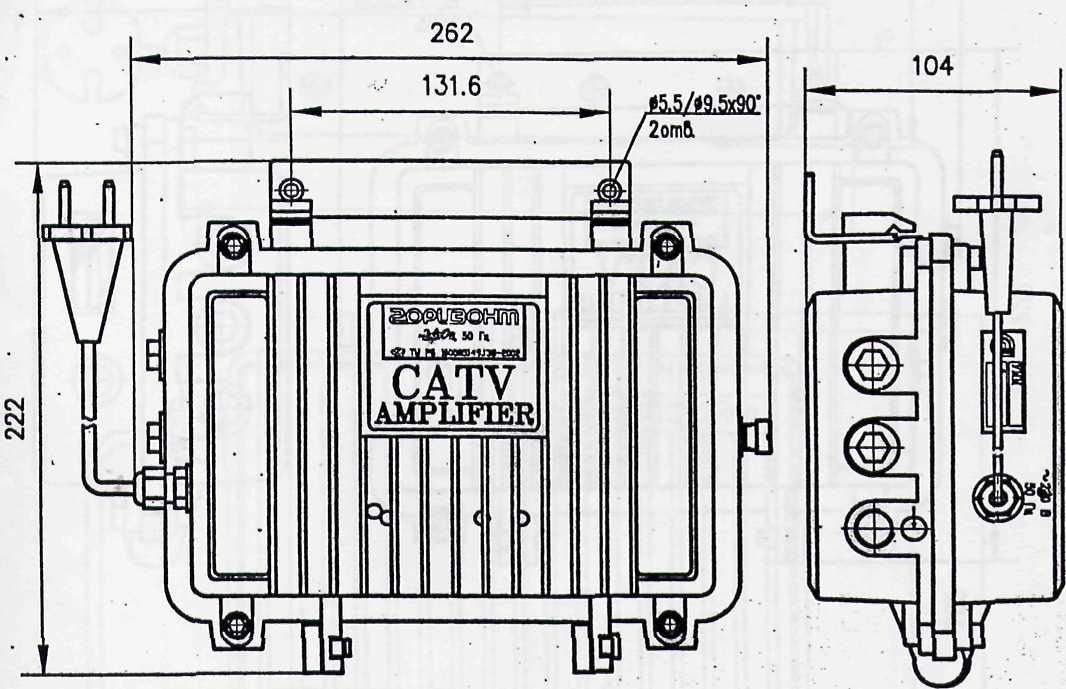

Конструкция УММ обеспечивает монтаж его с помощью шурупов за два крепежных отверстия. Внешний вид и габаритные размеры УММ приведены на рис. 5.
Рисунок 5.
Технические характеристики магистральных усилителей УММ001 и УММ002 приведены в таблице 4.
Коэффициент усиления прямого канала (*) для УММ002 приведен при установленном разветвителе Р4\4 в прямом и обратном канале.
Коэффициент усиления обратного канала (**) приведен только для модуля усилителя обратного канала УОК30 \ УОК65. Реальный коэффициент усиления в обратном канале будет зависеть от установленных модулей диплексера и разветвителя или ответвителя.
Таблица 4
Характеристики |
УММ-001Н |
УММ-002Н |
Количество входов/выходов |
1 \ 1+1(отвод) |
1 \ 2 |
Диапазон частот, МГц: - прямого канала - обратного канала |
47/88 – 900 5 – 30/65 | |
Коэффициент усиления, дБ: - прямого канала - обратного канала |
30* 20** | |
Коэффициент шума, дБ: - прямого канала: - обратного канала |
< 6,5 7 | |
Неравномерность АЧХ, дБ: |
±1,3 (± 0,5 в канале) | |
Глубина плавной регулировки коэффициента усиления \ наклона АЧХ, дБ: - прямого канала - обратного канала |
0 – 18 \ 16 0 - 10 | |
Межкаскадная регулировка вставками, дБ: - усиления - наклона АЧХ |
0-3-6-9-12 дБ 6-9-12 дБ | |
Выходной уровень, при отношении сигнала к комбина-ционной помехе третьего порядка IMAIII(B)=60 дБ (DIN45004B), дБ/мкВ: - прямого канала - обратного канала |
125,5 118 | |
Выходной уровень, при отношении сигнала к комбина-ционной помехе второго порядка IMAII(B)=55 дБ (DIN45004B), дБ/мкВ: - прямого канала - обратного канала |
123 116 | |
Уровень сигнала на выходе прямого канала по EN 50083 (42 канала CENELEC), дБ/мкВ: - при CTB > 60 дБ - при CSO > 60 дБ |
112,5 113 | |
Коэффициент отражения на входе/ выходе (на частоте 47 МГц / -1 дБ на октаву), дБ: |
18 | |
Ослабление сигнала на контрольных точках, дБ: |
- 20 | |
Деление выходного сигнала на два выхода, дБ: |
3,5*3,5 \ 1,5*8 \ 1,0*14 | |
Напряжение питания, В (АС) |
32 – 60 \ 187 - 242 | |
Транзит тока питания, А |
10 | |
Фоновая модуляция при токе обвода питания 5А, дБ |
-60 | |
Потребляемая мощность, ВА: |
35 |
45 |
Тип соединителей: |
5/8" | |
Температура окружающей среды, °С |
от - 45 до + 40 | |
Габаритные размеры, мм |
262х222х104 | |
Масса, не более, кг |
3,6 |
