23. Где устраивают антисейсмические пояса

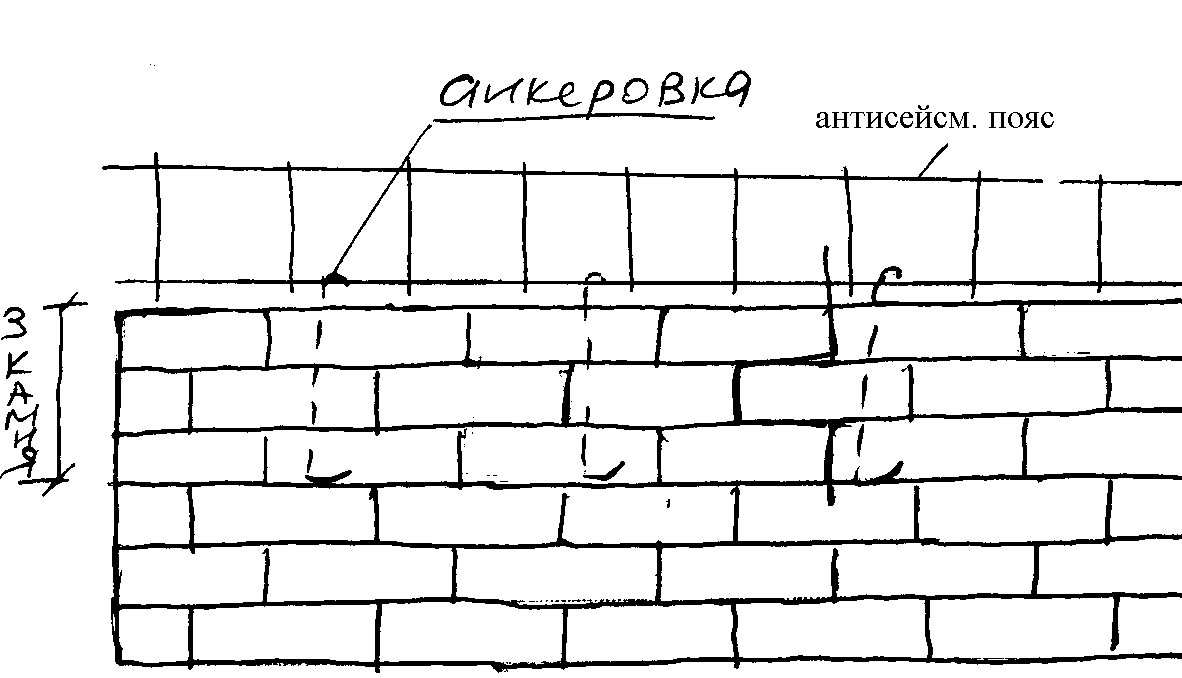

В уровне перекрытий и покрытий, выполненных из сборных элементов, по всем стенам без разрывов должны устраиваться антисейсмические пояса из монолитного железобетона с не­прерывным армированием. В зданиях с монолитными железобетонными перекрытиями, заделанными по контуру в стены, в случае опирания монолитного перекрытия на всю толщину стены антисейсмические пояса в уровне этих перекрытий допускается не устраивать. Антисейсмический пояс (с опорным участком перекрытия) должен устраиваться, как правило, на всю ширину стены; в наружных стенах толщиной 500 мм и более ширина пояса может быть меньше на 100-150 мм. Высота пояса должна быть не меньше 150 мм и не меньше толщины плиты перекрытия, класс бетона не ниже В15. Продольная арматура поясов устанавливается по расчету, но не менее 4010 при расчетной сейсмичности 7-8 баллов и не менее 4012 - при 9 баллах.

Антисейсмические пояса в крупноблочных зданиях могут быть монолитными или сборно-монолитными из армированных блоков-перемычек. Блоки-перемычки соединяются между собой в двух уровнях по высоте путем сварки выпусков арматуры или закладных деталей с последующим замоноличиванием.

В уровне перекрытий и покрытий, выполненных из сборных железобетонных плит, по всем стенам должны устраиваться антисейсмические обвязки из монолитного бетона, объединяющие выпуски арматуры из торцов плит перекрытий и выпуски из поясных блоков.

Антисейсмические пояса верхнего этажа должны быть связаны с кладкой вертикальными выпусками арматуры.

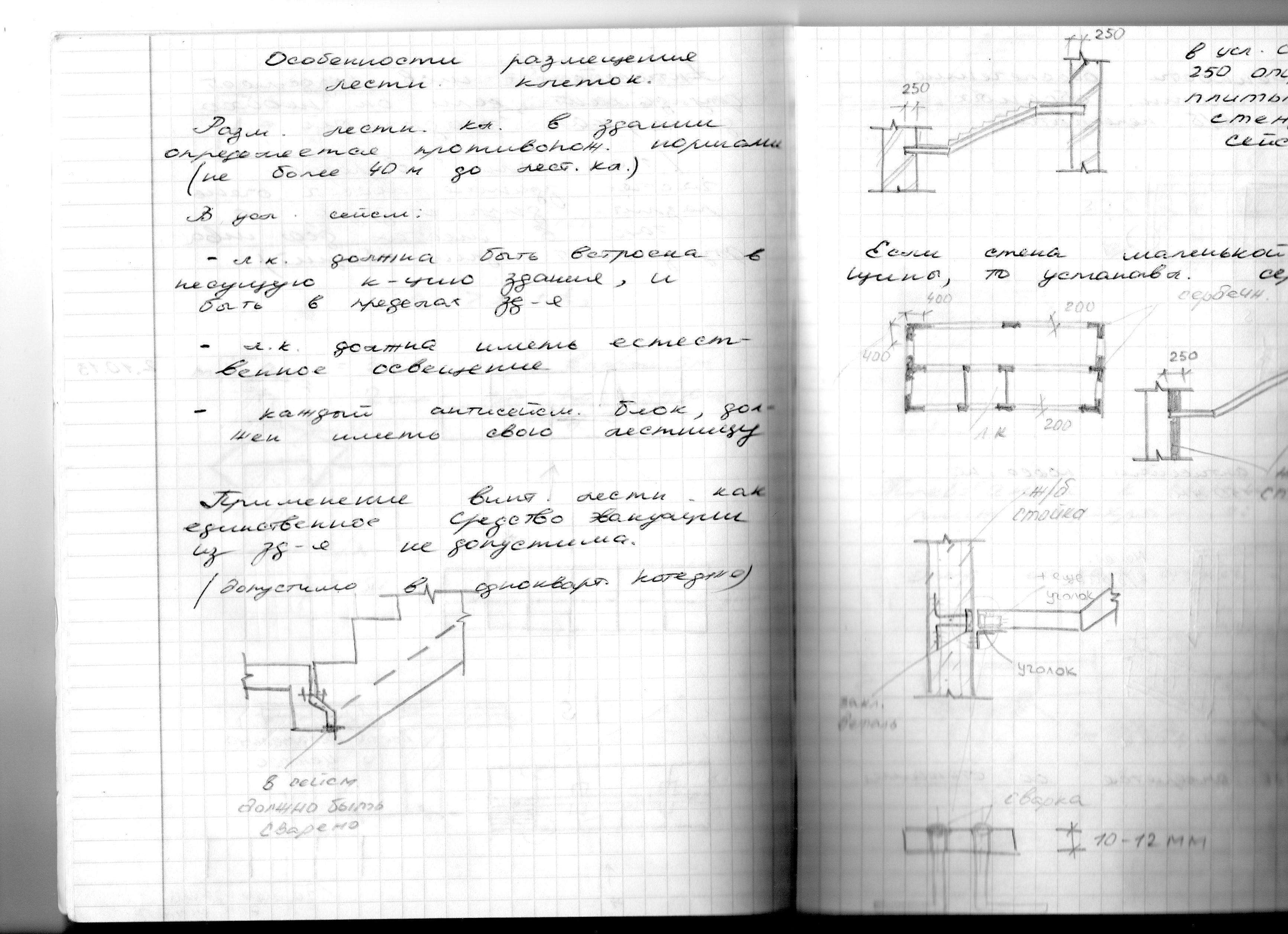

24. Схема сопряжения сборных лестничного марша и площадки в сейсмических районах

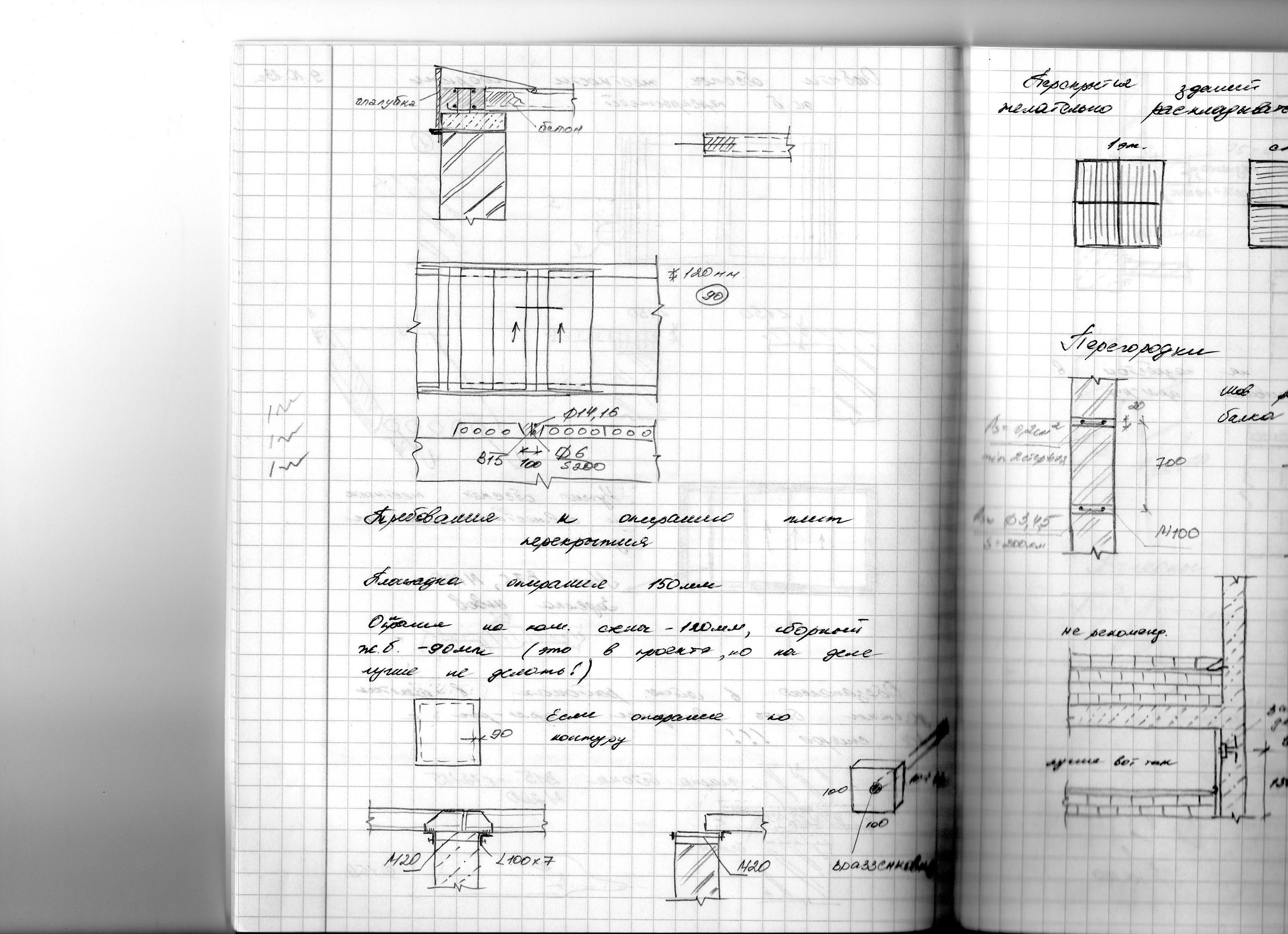

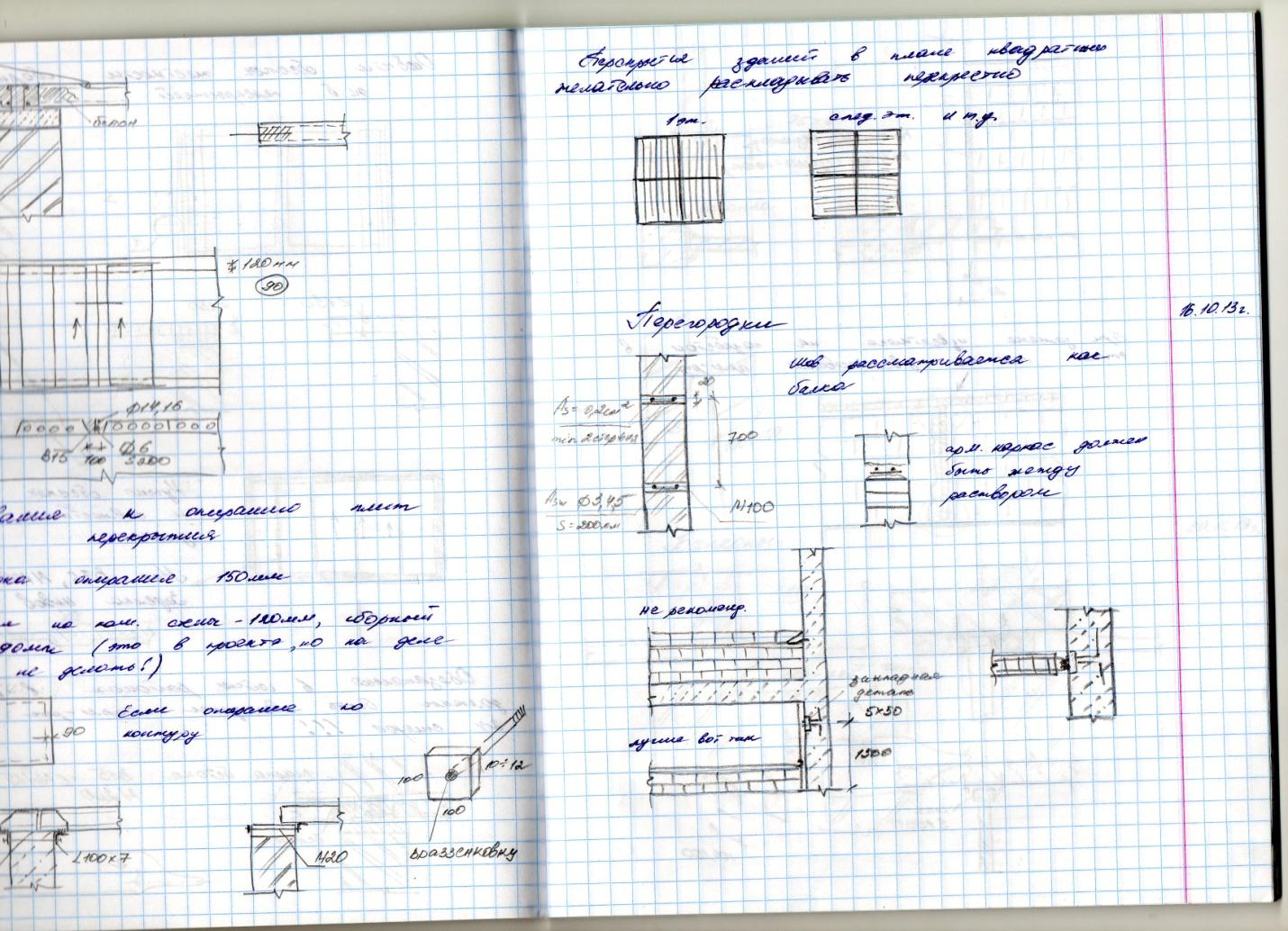

25. Схема армирования перегородок в сейсмических районах.

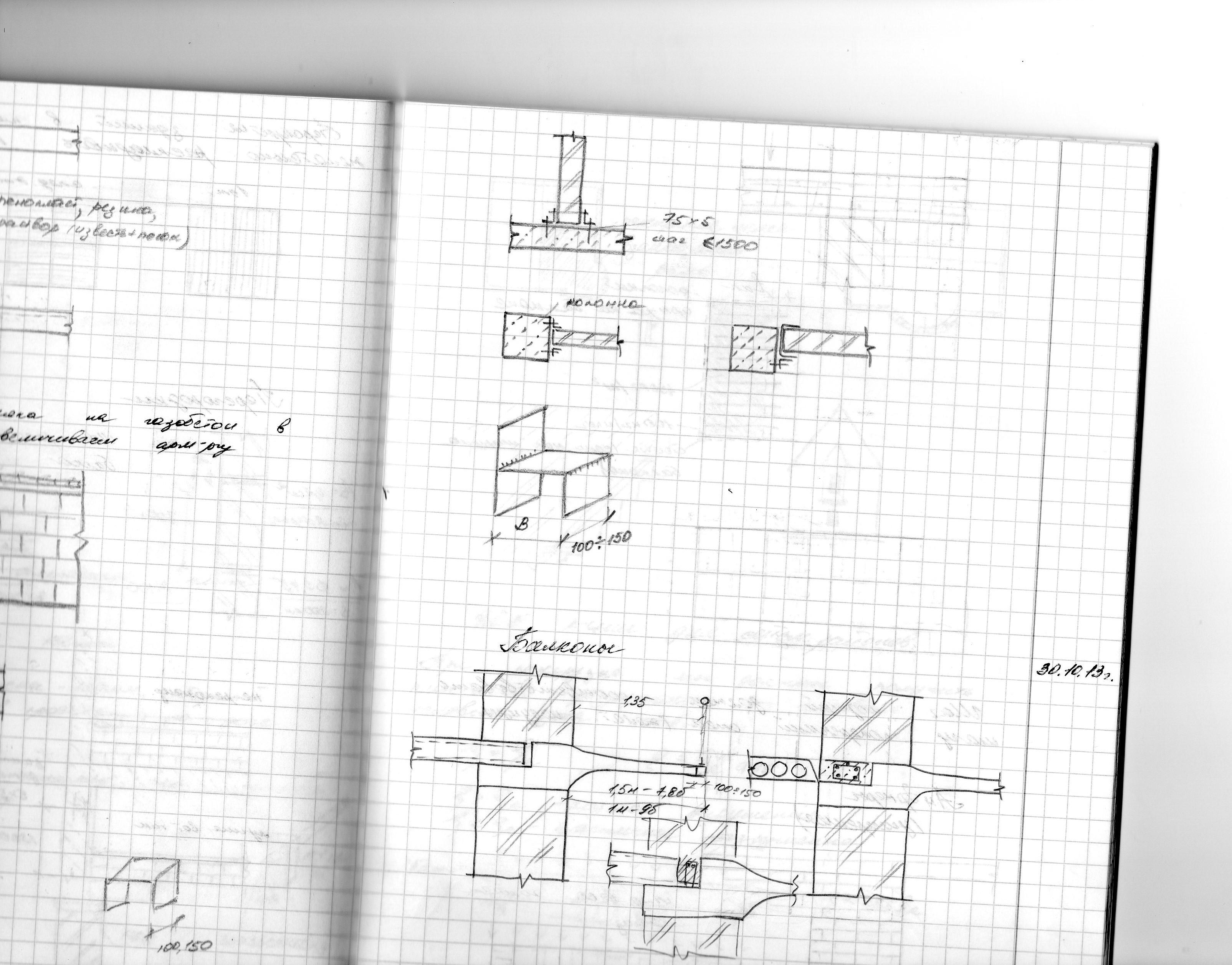

26. Схема закрепления перегородок к жб вертикальным конструкциям в сейсмических районах.

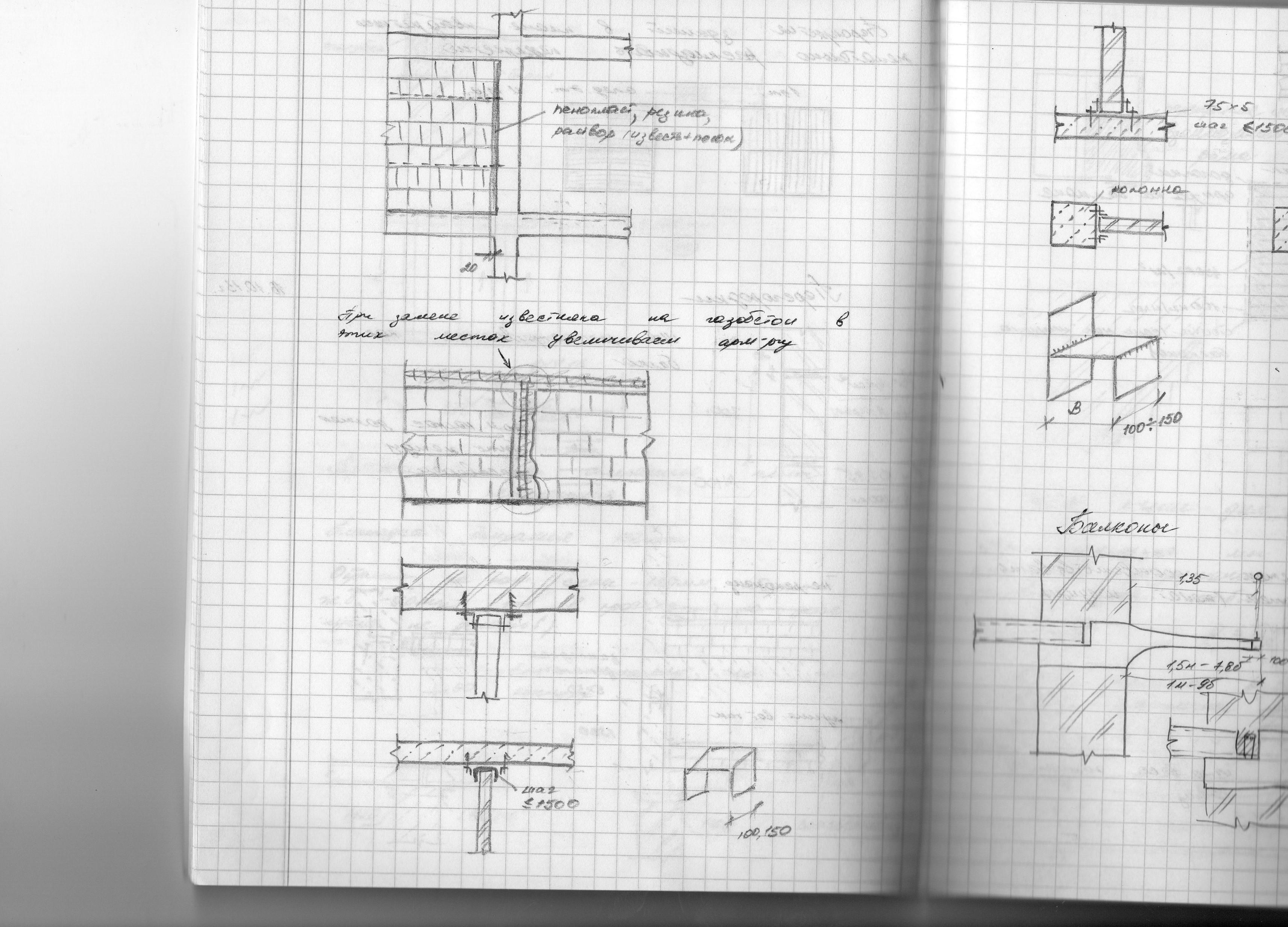

27. Схема закрепления перегородок к жб молитным перекрытиям в сейсмических районах.

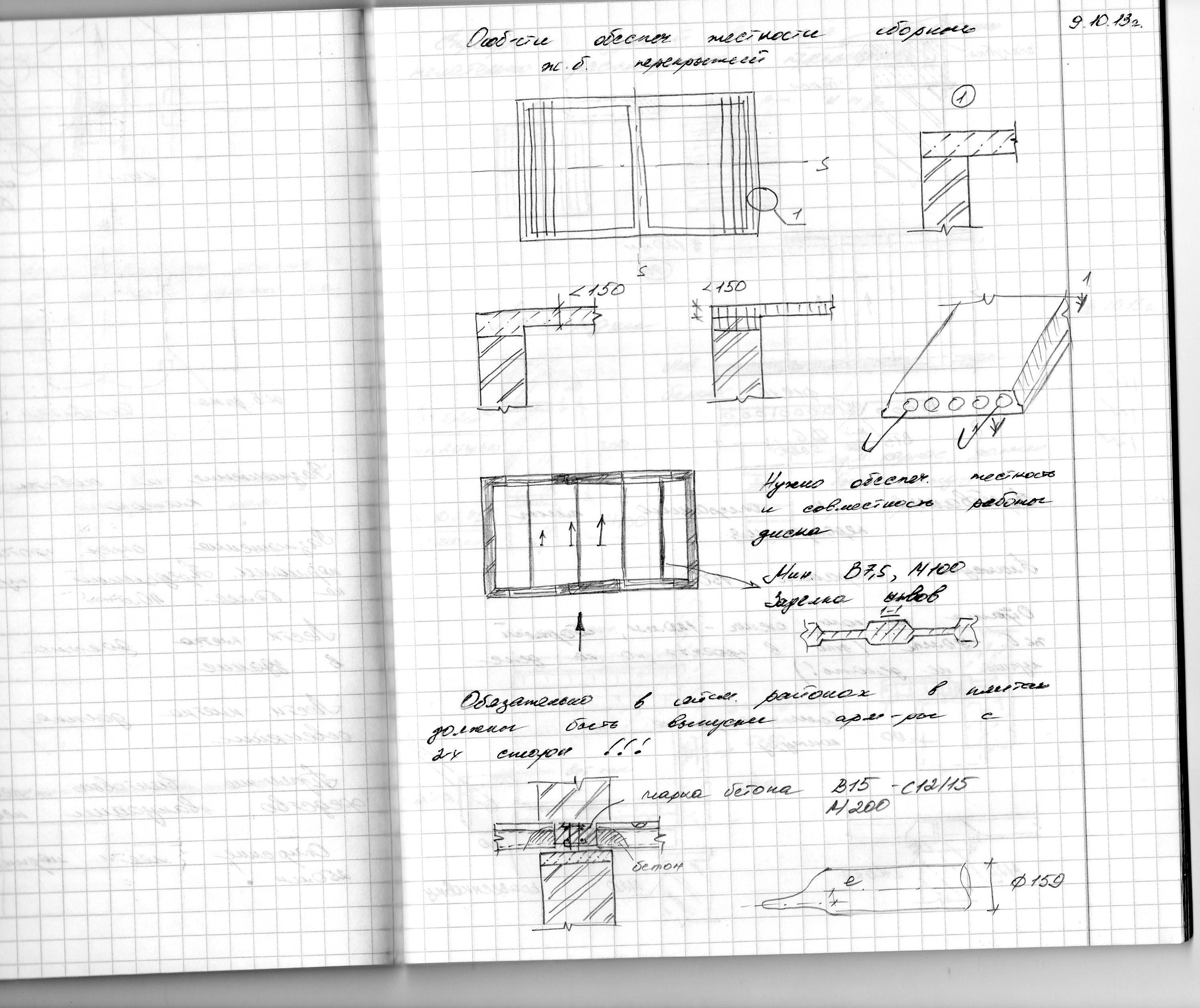

28. Схема опирания сборных круглопустотных плит перекрытий на внутренние каменные стены в сейсмических районах.

29. Схема опирания сборных круглопустотных плит перекрытий на наружные каменные стены в сейсмических районах.

30. Схема устройства узлов опирания сборных плит перекрытий на внутренние стены в сейсмических районах.

д — при сборных многопустотных плитах перекрытия и связях посредством сварки выпусков; е - то же, при петлевых связях 1-сборная многопустотная плита; 2 — заглушка; 3 - выпуски или петли; 4 - ж/б пояс, 5 - стержни d=12-16мм

31. Устройство самонесущих стен в сейсмических районах.

Применение самонесущих стен из каменной кладки допускается:

- при шаге пристенных колонн каркаса не более 6м;

- при высоте стен зданий, возводимых на площадках сейсмичностью 7, 8 и 9 баллов, соответственно не более 18, 16 и 9 м.

Кладка самонесущих стен в каркасных зданиях должна иметь гибкие связи с каркасом, не препятствующие горизонтальным смещениям каркаса вдоль стен.

Между поверхностями стен и колонн каркаса должен предусматриваться зазор не менее 20 мм. По всей длине стены в уровне плит покрытия и верха оконных проемов должны устраиваться антисейсмические пояса, соединенные с каркасом здания.

В местах пересечения торцевых и поперечных стен с продольными стенами должны устраиваться антисейсмические швы на всю высоту стен.

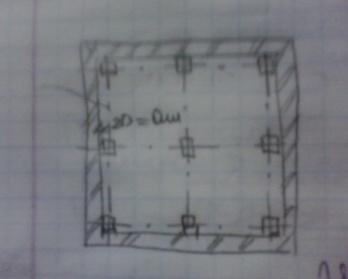

Схема здания

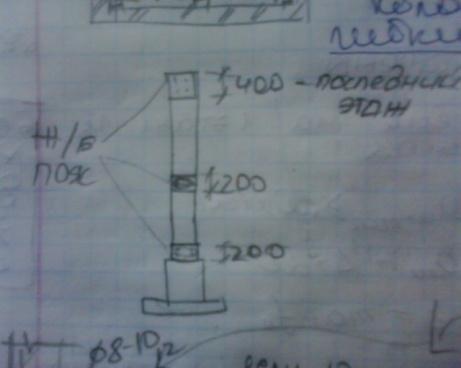

размеры ж/б поясов в самонесущих стенах

Крепление гибкими связями к стенам, если здание существующее

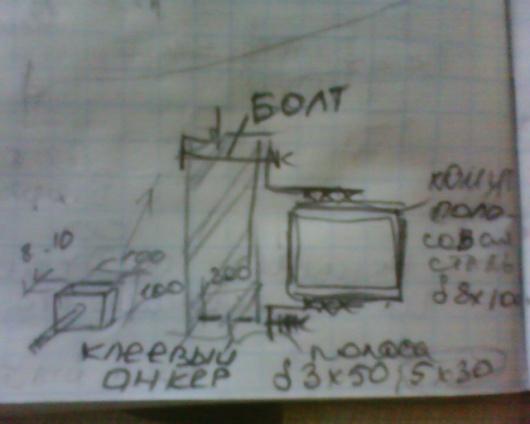

Крепление гибкими связями болтами или клеевыми анкерами.
