Користувачами векторних редакторів можуть бути технічні редактори, оператори настільних видавничих систем, художники по рекламі, користувачі початківці тощо.

Почати огляд цієї групи програм слід, мабуть, з CorelDraw, як одного з найбільш визнаних і популярних пакетів для створення векторної графіки.

Corel Draw – це потужний і універсальний пакет, що містить повний набір різноманітних програм й додатків. Остання версія продукту – Corel

DRAW Graphics Suite X4, доступна лише для Microsoft Windows, у той час як попередні версії випускались також для Apple Macintosh і для GNU/Linux. Остання 9-та версія для GNU/Linux була випущена ще в 2000 році. А в 2002 році вийшла остання 11-та версія для Macintosh.

Популярність Corel Draw пояснюється великим набором засобів створення і редагування графічних образів, зручним інтерфейсом і високою якістю отримуваних зображень. З його допомогою можна створювати як прості контурні рисунки, так і ефектні ілюстрації із ефектами, що захоплюють уяву.

Corel Draw унікальний тим що має добре продуманий та інтуїтивно зрозумілий інтерфейс, що робить його доступним для користувачівнепрофесіоналів різного віку та професій. З іншого боку, в цей редактор включено весь набор професійних функцій, що робить його основною програмою, яку використовують професіонали у більшості видавництв, типографій та фірм, що займаються додруковою підготовкою.

Adobe Illustrator – векторний графічний редактор, розроблений і поширюваний фірмою Adobe Systems. Його можна означити як професійний» побратим Corel Draw, в якому реалізовані всі основні

функції роботи з векторними об’єктами,

Macromedia FreeHand – векторний графічний редактор від фірми

Macromedia, який доступний для платформ Microsoft Windows і Mac OS.

Останні версії програми FreeHand володіють багатими засобами редагування зображень і тексту, містить бібліотеку спецефектів і набір інструментів для роботи з кольором, у тому числі засоби багатокольорової градієнтної заливки.

Окрім вище перелічених редакторів необхідно ще згадати Microsoft Visio, який буде детальніше розглядатися далі. До векторних графічних редакторів також належить графічний редактор, вбудований в текстовий редактор Word.

1.2.3Порівняння растрової та векторної графік

При порівнянні зображень векторного і растрового форматів кращу якість відображення кольорів і текстури забезпечують растрові

зображення, саме у растровому форматі можна забезпечити фотореалістичність зображень. Але разом з тим вони займають більший об'єм пам'яті і вимагають більшого часу для друку. Векторні зображення містять чіткіші лінії і при друці вимагають менших ресурсів.

Ще однією суттєвою перевагою растрової графіки є властива їй простота автоматизованого введення (оцифрування) зображень, фотографій, слайдів, рисунків за допомогою сканерів, відеокамер чи цифрових фотоапаратів. Про подібні можливості для векторної графіки можна лише мріяти.

У той же час для растрової графіки характерна складність управління окремими фрагментами зображення. Адже редагуються тут у першу чергу окремі пікселі, а не цілісні об’єкти.

Більш того, коли в растрових редакторах говорять про виділення об’єкта, то мають наувазі сукупність точок у вигляді області складної форми. Тому процес виділенння дуже часто є працеємкою і кропіткою роботою. У векторному ж редакторі об’єкт постає сукупністю графічних примітивів і для його виділення достатньо вибрати мишкою кожен із них. А якщо ці примітиви були попередньо згруповані відповідною командою, тоді достатньо один різ натиснути лівою клавішою мишки попередньо навівши її курсор на будь-яку із точок згрупованого об’єкту.

Відповідно вибрані об'єкти легко трансформуються, ними легко маніпулювати – змінювати його розміри, форму та колір, й усе це не вплине на решту фрагментів рисунку.

Векторна графіка не залежить від роздільності, тобто векторні об'єкти відтворюють на пристроях з різною роздільністю без втрати якості зображення. У той же час масштабування растрових рисунків в будь-який бік зазвичай погіршує їх якість. Під час зменшення кількості точок втрачаються дрібні деталі та деформуються написи (щоправда це може бути не так помітно за зменшення візуальних розмірів самої картинки – тобто збереженні роздільності). Додавання нових пікселів призводить до погіршення різкості і яскравості зображення, оскільки новим точкам доводиться надавати відтінки, середні між двома суміжними кольорами.

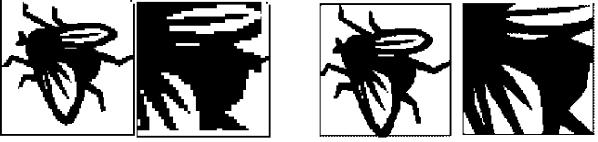

Рис. 1.4. Масштабування растрової (а) та векторної (б) графіки

Саме тому виведення растрової графіки на пристрої з іншою роздільною здатністю, ніж роздільність самого зображення, погіршує його якість. Векторні ілюстрації завжди відображаються з максимальною роздільністю, якої дозволяє досягти пристрій виведення (принтер, монітор). Тобто якість друку однієї й тієї ж ілюстрації, наприклад, на принтері з роздільністю 600 точок на дюйм буде вищою, ніж на принтері з роздільністю 300 точок на дюйм.

Зближення растрової та векторної графік. Не зважаючи на принципову різницю між цими двома видами комп’ютерної графіки. тим не менше існує тенденція до їх зближення.

Більшість сучасних векторних редакторів здатні використовувати растрові картинки як фон, а то й перетворювати їх у векторний формат частини зображення вбудованими засобами – цю процедуру називають

трасуванням.

Окрім цього у векторних редакторах є засоби редагування завантаженого фонового зображення хоча б на рівні різноманітних вбудованих чи встановлюваних фільтрів. Окрім того, для використання тих же фільтрів, можна здійснювати безпосереднє перетворення сформованого векторного зображення в растровий формат й подальшого використання як нередактованого растрового елементу.

Подібними функціями володіють растрові редактори. Вони здатні завантажити один із векторних форматів (зазвичай .wmf) та перетворити їх в растр з можливістю подальшого редагування – таку процедуру називають растеризацією.

Також кожен растровий редактор дозволяє у тій чи іншій мірі може працювати з елементами векторної графіки (зазвичай з примітивами), зокрема з текстовими блоками.

1.2.4Фрактальна графіка

Фрактальна графіка, як і векторна, заснована на математичних обчисленнях. Однак, базовим елементом є математична формула, ніяких

об'єктів у пам'яті комп'ютера не зберігається і зображення будується виключно по рівняннях.

Фрактальна графіка використовується для візуалізації отриманих результатів отриманих в ході інженерної чи наукової діяльності. З її допомогою можна робити побудови, як найпростіших структур так і складних ілюстрацій, що імітують природні процеси та тривимірні об'єкти.

Засоби фрактальної графіки вбудовані у різноманітні програмне забезпечення – в офісні пакети, в математичні пакети (MathCAD, Mapple, MatLAB тощо), у вузькоспеціалізоване програмне забезпечення тощо а також з цією метою існують окремі програми.

Устандартному пакеті MS Office наявний Chart, що дозволяє легко

йнаочно створювати графіки на основі даних, що знаходяться у таблиці. На вибір користувача можна вивести графіки в будь-якій із 5 основних форм (гістограма, лінії, площі, в полярних координатах, поверхні) – при зміні даних у таблиці, змінюється відповідне значення у графіку. Детальніше про можливості цього модуля див. розділ 11.

Щодо програм фрактальної графіки розглянемо продукти компанії фірми Golden SoftWare:

Grapher (створення двовимірних графіків) призначений для

обробки та виводу графіків, що описані функціями . Не має обмежень по числу графіків на одному рисунку або числу кривих в одному графіку і дозволяє розмістити декілька осей з різними масштабами та одиницями виміру.

Surfer (створення тривимірних поверхонь) дозволяє обробити та

візуалізувати двовимірні набори даних, що описані функцією

. Можна побудувати цифрову модель поверхні, застосувати допоміжні операції і візуалізувати результат.

Серед вузькоспеціалізованого програмного забезпечення згадаємо лише кілька продуктів:

Пакет Iris Explorer (фірма Graphics) призначена для створення моделей погодних умов та океану.

Пакет Earth Watch (фірма Earth Watch) призначений для моделювання та демонстрації тривимірного зображення метеоумов над Землею, будувати топологічні поверхні по космічних знімках і прогнозувати погоду на тиждень вперед.

Пакет Map Viewer (фірма Golden SoftWare) призначений для побудови кольорових карт, тут можна вводити та корегувати карти – змінювати масштаб, перетворювати координати, обробляти й виводити у графічному вигляді числову інформацію, пов'язану з картами.
