1.4. Електронно-дірковий перехід при оберненому зміщенні
Якщо
до p-n переходу прикласти напругу U плюсом
до n-області, а мінусом – до p-області,
то перехід виявиться зміщеним в оберненому
напрямку. При цьому додаткове зовнішнє
електричне поле підсилює внутрішнє
поле p-n переходу, потенціальний бар’єр
підвищується до значення:
,
а рух основних носіїв заряду через
перехід зменшується і при деякому
значенні оберненої напруги зовсім
припиняється. Відповідно зростають
ширина p-n переходу та його опір. Електрони
і дірки почнуть рухатися від p-n переходу,
а дефіцит вільних носіїв заряду в
переході збільшиться.
При цьому струм обумовлений рухом неосновних носіїв заряду, котрі, попавши в поле електронно-діркового переходу, будуть ним захоплюватися і переноситися через перехід. Процес розсмоктування неосновних носіїв заряду при оберненому включенні напруги називається екстракцією.
Відхід неосновних носіїв заряду призведе до того, що їх концентрація біля границь p-n переходу знизиться до нуля (рис. 2).
Рис. 2. Зміна концентрацій неосновних носіїв заряду
Неосновні
носії заряду внаслідок дифузії почнуть
рухатися з глибини своїх областей до
границі p-n переходу, компенсуючи відплив
зарядів і створюючи електричний струм
теплового походження, який називається
оберненим струмом насичення або просто
оберненим
струмом.
Крім оберненого струму, при малих
значеннях оберненої напруги через
перехід рухаються ще й основні носії
заряду, викликаючи протилежно напрямлений
дифузійний струм
.
Тому результуючий струм p-n переходу,
зміщеного в оберненому напрямку, рівний
.
При
,
рівному декільком
,
струмом основних носіїв заряду можна
знехтувати.
Ідеалізований p-n перехід має вентильні властивості. При прикладенні напруги, яка зміщує його у прямому напрямку, через перехід протікає струм, значення якого при підвищенні напруги збільшується по експоненціальному закону. При зміщенні p-n переходу в оберненому напрямку через перехід протікає малий тепловий струм, значення якого не залежить від прикладеної напруги і збільшується по експоненціальному закону при підвищенні температури.
1.5. Вольт-амперна характеристика ідеалізованого p-n переходу
Ідеалізований p-n перехід представляє собою спрощену модель реального p-n переходу, в якій прийняті наступні допущення:
У межах p-n переходу відсутні генерація, рекомбінація та розсіювання носіїв; носії проходять через перехід миттєво, тобто струми носіїв одного знаку на обох границях однакові.
Поза межами p-n переходу немає електричного поля, тому рух носіїв відбувається тут лише внаслідок дифузії; опори електронейтральних областей порівняно з опором p-n переходу вважаються дуже малими; рівень інжекції низький.
Границі p-n переходу являються плоскими; носії рухаються лише в напрямку, перпендикулярному до цих границь; крайові ефекти не враховуються.
Вольт-амперна характеристика ідеалізованого p-n переходу апроксимується рівнянням:
.
Для
малих прямих напруг
вона має вигляд кривої1
(рис. 3).
При збільшенні прямої напруги струм
різко зростає: зміні струму на порядок
відповідає зміна напруги на 2,3φТ
(60 мВ при Т=300 К). При оберненій напрузі,
яка перевищує по модулю (2÷3)φТ,
обернений струм p-n переходу не залежить
від напруги і рівний ІТ.
Робочі прямі струми p-n переходу в
напівпровідникових приладах на декілька
порядків перевищують ІТ.
Для прямих струмів порядку (103÷104)ІТ
вольт-амперна характеристика зображається
кривою 2 (рис.
3), на якій
початкова ділянка прямої вітки і обернена
ділянка зображені на графіку.

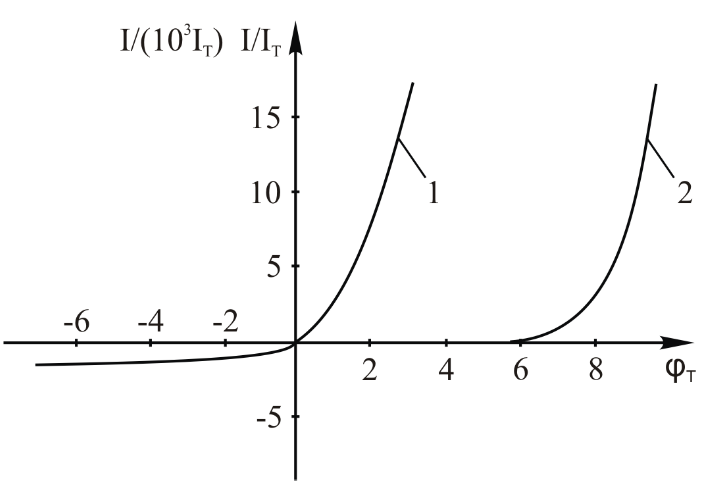

Рис. 3. Вольт-амперні характеристики p-n переходу
