который вы хотите загрузить, и указатель на созданный вами объект

IDirect3DTexture9.

Вот пример использования функции D3DXCreateTextureFromFile для загрузки растрового изображения из файла с именем

texture.bmp в объект текстуры:

// g_pD3DDevice = ранее инициализированный объект устройства

IDirect3DTexture9 *pD3DTexture;

if(FAILED(D3DXCreateTextureFromFile(g_pD3DDevice, "texture.bmp", (void**)&pD3DTexture))) {

// Произошла ошибка

}

Самое лучшее в этой функции то, что она выполняет всю инициализацию за вас и помещает структуру в память D3DPOOL_MANAGED,

а это значит, что текстура будет постоянно находиться в памяти (потерянные текстуры были главной головной болью для программистов до выхода

DirectX 8).

Установка текстуры

Как говорилось раньше, в разделе «Использование наложения текстур в Direct3D», видеокарта должна подготовиться к использованию текстуры для визуализации. Эта подготовка должна быть выполнена перед тем, как будет визуализироваться полигон с текстурой. Если у вас 1000 полигонов и для каждого полигона используется своя текстура, вы должны в цикле перебирать полигоны, устанавливать для каждого полигона его текстуру и визуализировать его.

Вы повторяете этот процесс, пока не будут визуализированы все полигоны. Если несколько полигонов используют одну и ту же текстуру, более эффективно установить текстуру и визуализировать все полигоны, которые используют ее, вместо того, чтобы использовать цикл установки текстуры и визуализации для каждого полигона.

Для установки текстуры используют функцию

IDirect3DDevice9::SetTexture:

HRESULT IDirect3DDevice9::SetTexture(

DWORD Stage, // Этап текстурирования 0 – 7

IDirect3DBaseTexture9 *pTexture); // Устанавливаемый объект текстуры

Вы видите, где передается созданный вами объект текстуры (как pTexture), но что за параметр Stage? Он называется этапом

текстурирования (texture stage) и это одна из самых захватывающих техник наложения текстур в Direct3D.

Процесс наложения текстур в Direct3D очень гибкий. Текстура не берется из единственного источника, а может быть построена с использованием целых восьми различных источников. Эти источники, называемые этапами текстурирования (texture stage), нумеруются от 0 до 7. При визуализации полигона для каждого рисуемого пикселя Direct3D

Глава 2. Рисование с DirectX Graphics

начинает с этапа 1 и запрашивает пиксель текстуры. Затем Direct3D переходит к этапу 2 и запрашивает другой пиксель текстуры или позволяет вам модифицировать пиксель предыдущей текстуры. Процесс продолжается, пока не будут пройдены все восемь этапов.

Каждый этап может изменить пиксель текстуры как требуется, включая смешивание пикселя с пикселем новой текстуры, увеличение или уменьшение насыщенности цвета или яркости и даже выполнение специального эффекта, известного как альфа-смешивание (техника, которая смешивает цвета нескольких пикселей). Этот процесс изображен на рис. 2.16, где исходный пиксель проходит через каждый этап, начиная с этапа 0, на котором из текстуры извлекается рассеиваемая составляющая цвета пикселя (уровни красного, зеленого и синего цветов). Затем для пикселя выполняется альфа-смешивание, после чего производится затемнение, и в результате получается итоговый пиксель, который рисуется на экране.

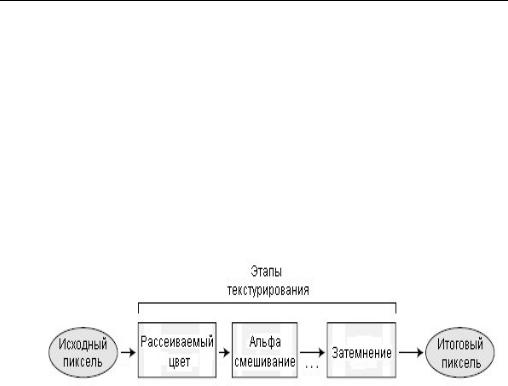

Рис. 2.16. Каждый этап текстурирования модифицирует исходный пиксель различными способами. Здесь исходный пиксель проходит через ряд изменений для получения итогового пикселя

Возможности этапов текстурирования бесконечны, но, к сожалению, у меня нет места, чтобы подробно обсудить их. В этой книге я использую единственный этап текстурирования, который извлекает цвет пикселя из текстуры, применяет информацию о цвете полигона и отображает полученный окрашенный пиксель на полигон.

Приведенный ниже фрагмент кода устанавливает текстуру для использования на этапе 0 и сообщает визуализатору о необходимости извлечь пиксель текстуры, применить информацию о цветах вершин и запретить альфа-смешивание:

//g_pD3DDevice = ранее инициализированный объект устройства

//pD3DTexture = загруженный объект текстуры

//Устанавливаем текстуру для этапа 0

g_pD3DDevice->SetTexture(0, pTexture);

//Устанавливаем параметр этапа - это необходимо делать

//один раз в программе

g_pD3DDevice->SetTextureStageState(0, D3DTSS_COLOROP, D3DTOP_MODULATE);

g_pD3DDevice->SetTextureStageState(0, D3DTSS_COLORARG1, D3DTA_TEXTURE);

g_pD3DDevice->SetTextureStageState(0, D3DTSS_COLORARG2, D3DTA_DIFFUSE);

g_pD3DDevice->SetTextureStageState(0, D3DTSS_ALPHAOP, D3DTOP_DISABLE);

Джим Адамс

Это основной набор операций с текстурами и вы будете встречать его достаточно часто. Обратите внимание, что вы устанавливаете параметры

этапа текстурирования только одни раз, и затем полагаетесь на вызов SetTexture. Чтобы узнать больше об использовании этапов

текстурирования, обратитесь к документации DX SDK.

Когда вы закончили использовать текстуру (после визуализации полигонов), вы вызываете функцию SetTexture еще раз, указав в параметре pTexture значение NULL:

g_pD3DDevice->SetTexture(0, NULL);

Этот вызов удаляет данные текстуры из памяти и видеопроцессора. Если не сделать этого, в программе появятся утечки памяти, которые могут привести даже к краху вашей игры.

Использование выборок

Время от времени вы будете встречать упоминание режимов выборки (sampler state). Режимы выборки вступают в игру, когда визуализируются полигоны с текстурами. Поскольку разрешение экрана конечно, на изображении возникают небольшие визуальные аномалии, такие как зазубренные края у наклонных линий или пикселизация изображения текстуры при его масштабировании.

По этим (и по многим другим) причинам были созданы выборки, сглаживающие эти небольшие дефекты. Direct3D использует различные выборки, которые гарантируют, что ваша графика будет выглядеть более чисто.

Чтобы использовать выборку в Direct3D необходимо воспользоваться функцией IDirect3DDevice9::SetSamplerState:

HRESULT IDirect3DDevice9::SetSamplerState(

В этой книге я буду задавать только две выборки:

D3DSAMP_MINFILTER и D3DSAMP_MAGFILTER. Оба этих состояния

определяют как Direct3D смешивает близлежащие пиксели внутри текстуры

перед выводом пикселя на экран. Первое состояние, D3DSAMP_MAGFILTER, используется когда текстура растягивается на полигон (увеличивается), а D3DSAMP_MINFILTER — когда текстура

сжимается (уменьшается).

Аргумент Value может принимать одно из значений, перечисленных в таблице 2.6.
