Мал.6.29 Внутрішній блок „Хамелеон”
Найпоширеніші настінні кондиціонери, в яких до одного зовнішнього приєднується один внутрішній блок.
Мал. 6.30. Загальний вигляд внутрішнього настінного блока кондиціонера „Samsuhg”
Якщо потрібна обробка повітря в кількох сусідніх кімнатах, використовують моделі, в яких до одного зовнішнього блоку приєднують три - чотири ( в деяких моделях до шести ) внутрішніх блоків - мультиспліт - система. Технічні характеристики кондиціонерів наводяться в каталогах фірм виробників. В Україні найпоширенішими є кондиціонери фірм «Daikin», «Electra», «Samsung», «Panasonic», «LG», «McQuay» та інші. З’являються на ринку і українські агрегати, зокрема «Nord». Сучасні кондиціонери спліт-систем керуються з пульта дистанційного управління, за допомогою якого задають режим роботи, температуру повітря в приміщенні, регулюють напрямок повітряного потоку. Лідери виробництва кондиціонерів комплектують сучасні настінні блоки такими режимами та пристроями - автоматичним рухом повітряних стулок, режимом підвищеної
337
потужності, режимом попередження протягів, інверторним управлінням, автоматичним режимом вентиляції, режимом економічної роботи при відсутності людей, нічним режимом, низьким рівнем звукового тиску, антибактеріальним фільтром, фотокаталітичним фільтром ( фірма «Daikin» ). Фірма «Panasonic», наприклад, комплектує свої настінні блоки генераторами кисню, іонізаторами повітря, повітроочисним катехіновим та дезодоруючим фільтрами.
Потужність настінних блоків обмежена через те, що потужний струмінь холодного повітря, який спрямований в робочу зону, викликає неприємні відчуття у споживачів. Як вказувалось раніше, ефективним засобом боротьби з таким явищем є настилання струменю стелею чи вздовж стіни. Для цього використовують підлогово - стелевий блок, який встановлюється на підлозі, стіні чи стелі (мал 6.31).
Мал.6.31. Підлогово – стелеві блоки
У великих приміщеннях - ресторанах, холах, там, де немає підвісних стель, часто використовують кондиціонери колонного типу, які мають високу продуктивність за холодом та створюють потужний повітряний потік, що спрямовується в стелю, після чого поширюється на весь об’єм приміщення (мал.6.32).
Дуже добре вписуються в інтер’єр великих приміщень (супермаркетів, офісів тощо) з підвісними стелями кондиціонери касетного типу (мал. 6.33). Внутрішній блок монтується в просторі за підвісною стелею, при цьому видно лише декоративну решітку стандартних розмірів 600 х 600 мм. Повітря забирається через центральну частину внутрішнього блока, проходить в ньому обробку і подається в бокові щілини. Такі блоки можуть підмішувати до 10% свіжого повітря та розподіляти повітря через додаткові вентиляційні решітки.
338
Мал 6.32 Колонний кондиціонер
Мал. 6.33. Касетний внутрішній блок
Потрібно підкреслити, що фірми - виробники постійно покращують дизайн кондиціонерів, всі внутрішні блоки комплектують якісними фільтрами, автоматичним управлінням тощо.
Канальні кондиціонери (мал. 6.34) призначені для кондиціювання повітря в кількох приміщеннях і працюють в режимі рециркуляції. Основна відмінність таких блоків полягає в тому, що вони встановлюються за підшивною стелею, а повітря забирається та подається через систему повітропроводів. Блоки мають простішу конструкцію, оскільки вимоги до дизайну не такі високі.
Деякі фірми («McQuay», «Daikin») випускають високо напірні канальні модулі, які мають високу продуктивність за повітрям, можуть обробляти певну кількість свіжого повітря, мають продуктивність за холодом 22 - 220 кВт, за теплом - 22 - 140 кВт і використовуються для великих приміщень.
339
Мал.6.34 Канальні внутрішні блоки
Мал. 6.35. Мультизональна система SUPER MULTI PLUS
Лідер світового виробництва кондиціонерів фірма «Daikin» для обробки повітря в кількох кімнатах запропонувала нову мультизональну систему кондиціювання SUPER MULTI PLUS, яка характеризується можливістю приєднання до одного зовнішнього блоку семи внутрішніх з продуктивністю від 2.5 до 7.3 кВт, при цьому існує 25 комбінацій різних внутрішніх блоків. Система безшумна в роботі, має інверторне управління, працює на охолодження при температурах - 5...+ 46 0С , на нагрів - -15...+15.5 0С. Система забезпечує максимальну протяжність горизонтальних трас до 115 м з максимальною різницею у висоті до 30 м. Система має багато новинок, які забезпечують високу ефективність, потужність, простоту установки, тишу та комфорт, що дозволяє використовувати її в багатокімнатних квартирах, котеджах, офісах та готелях.
Розвитком цієї системи є системи VRV INVERTER HEAT PUMP, VRV HEAT RECOVERY, VRV PLUS, VRV PLUS HEAT RECOVERY.
340
Мал.6.36. Система VRV PLUS
Перші дві системи дають можливість підключення до 16 внутрішніх блоків, окремі з яких можуть працювати в режимі нагріву, інші - в режимі охолодження. Основні характеристики систем VRV PLUS, VRV PLUS HEAT RECOVERY такі: можливість підключення до 30 внутрішніх блоків, робота на охолодження при температурах -5 ...+ 43оС, на нагрів -15...+15оС. Система забезпечує високу точність дотримання температурного режиму 0.5оС, зниження експлуатаційних витрат на 30% порівняно з іншими системами, загальна довжина магістралей до 100 м, перепад висоти - 50 м. Рівень шуму у внутрішніх блоках не перевищує 25 дБ, система має 7 типів пультів управління та багато інших новинок, які ставлять її на перше місце в світі.
6.13. Дахові кондиціонери
Для обробки повітря в великих приміщеннях (супермаркетах, спортзалах тощо) використовують дахові кондиціонери «Руфтоп»,
340
конструктивно виконані у вигляді моноблока (мал. 6.37), які встановлюються на даху.
Мал. 6.37. Зовнішній вигляд та схема встановлення дахового кондиціонера
Свіже повітря може надходити через забірний пристрій кондиціонера, рециркуляційне - через систему повітропроводів і змішуватися в змішувальній камері. Регулюючи відкриття стулок дотримується потрібне співвідношення свіжого та рециркуляційного повітря. Повітря проходить через фільтр, теплообмінник холодильної машини, де охолоджується чи нагрівається і вентилятором подається в систему повітропроводів. Охолодження конденсатора здійснюється спеціальним вентилятором, який входить в конструкцію «Руфтопа». Дахові кондиціонери мають широкий діапазон теплової чи холодильної потужності - 8...140 кВт та витрати повітря від 1500 до 25000 м3/год. Практично всі кондиціонери мають повітряне охолодження конденсатора з допомогою осьових вентиляторів. При роботі в режимі охолодження «Руфтоп» скидає в атмосферу достатньо велику кількість тепла. Досить часто дахові кондиціонери додатково комплектуються електропідігрівачами чи водяними підігрівачами, електродвигунами підвищеної потужності, системами регулювання швидкості вентилятора, реле сигналізації забрудненості фільтра.
6.14. Шафові кондиціонери
Шафовий кондиціонер - це моноблок, який встановлюється в приміщеннях, де потрібно щоденно та цілодобово регулювати температуру та підтримувати чистоту повітря. Їх холодильна потужність становить від 11 до 80 кВт. Основною перевагою шафових кондиціонерів є простота монтажу та обслуговування, оскільки всі основні агрегати розташовані у внутрішньому блоці. Такі кондиціонери можуть бути як з водяним, так і з повітряним охолодженням
341
конденсатора. Кондиціонери з водяним охолодженням не працюють в реверсному режимі, а режим обігріву забезпечують вмонтовані підігрівачі повітря. Вони дешевші, мають простішу конструкцію, можуть встановлюватись в будь-якому місці приміщення, однак при їх застосуванні потрібно використовувати систему оборотного водопостачання. Окремі серії шафових кондиціонерів з повітряним охолодженням мають виносні конденсатори. У всіх моделях повітря забирається через решітку з фільтром на передній панелі і відцентровим вентилятором подається вгору через решітки у верхній частині. Додатково кондиціонери можуть комплектуватись електричним чи водяним нагрівачем, розподільчою камерою, яка забезпечує напрямок струменя та гасіння шуму.
Мал. 6.38. Шафовий кондиціонер
6.15. Прецизійні кондиціонери
Прецизійні кондиціонери - це різновид шафових, які обладнані системами мікропроцесорного управління і можуть підтримувати в приміщенні як температуру, так і вологість. Вони встановлюються в музеях, комп’ютерних залах, на телефонних станціях, в фармацевтичних лабораторія тощо. Прецизійні кондиціонери мають точність підтримання температури в 1 0С та вологості в 2%, надійні в безперервній експлуатації, працюють в широкому діапазоні температур зовнішнього повітря, сумісні з системами диспетчерського контролю та управління мікрокліматом будівель. Фірми випускають багато модифікацій таких кондиціонерів - з водяним чи повітряним охолодженням конденсатора. Кондиціонери з водяним охолодженням складаються з одного блоку, з повітряним охолодженням - з внутрішнього та зовнішнього (конденсатного) блоку. Всі кондиціонери виконуються з нижньою чи верхньою подачею обробленого повітря. Кондиціонери з нижньою подачею обробляють велику кількість повітря і розподіляють його в приміщенні через спеціальний простір у фальш-підлозі. Забір повітря здійснюється з верхньої частини
342
приміщення, або через патрубок і простір підвісної стелі. В кондиціонерах з верхньою подачею повітря подається безпосередньо в приміщення і забирається через передню, бокову чи задню панелі. Кондиціонер може комплектуватись додатково камерою розподілу повітря.
6.16. Системи з чиллерами та фанкойлами
Такі системи забезпечують регулювання температури одночасно у великій кількості приміщень - готелях, офісах тощо. Споживачі – кондиціонери та доводчики (фанкойли) можуть вмикатися та вимикатися, змінювати свою продуктивність. Система дозволяє вводити будівлі в експлуатацію, поступово нарощуючи кількість споживачів. Крім фанкойлів холод можуть споживати і теплообмінники центрального кондиціонера чи інше технологічне обладнання.
Джерелом холоду в такій системі є машина, яка охолоджує холодоносій (воду або іншу рідину) і називається чиллером (мал. 6.39 ). Деякі моделі чиллерів можуть працювати в реверсному режимі теплового насоса.
Мал. 6.39. Чиллер з повітряним охолодженням конденсатора
Фанкойл (fan - вентилятор, coil - змійовик) - це агрегат, який встановлюється в приміщенні і складається з теплообмінника, фільтра, вентилятора та пульта управління.
343

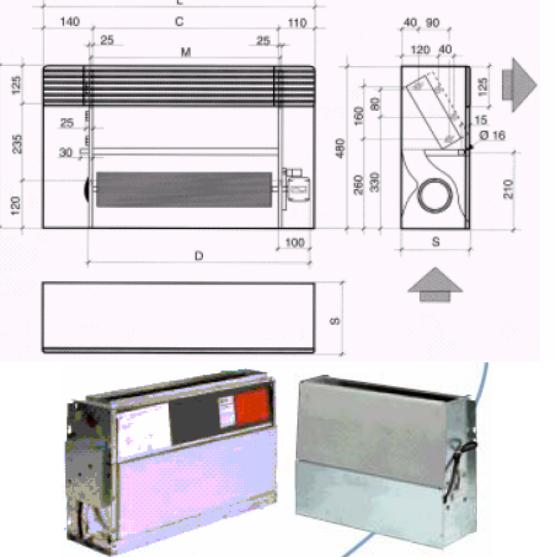

Мал.6.40. Фанкойли
Вентилятор через фільтр забирає повітря з приміщення і подає його до теплообмінника, в якому воно охолоджується чи підігрівається. Якщо до фанкойла подати свіже повітря від припливної установки, то система зможе забезпечити і провітрювання приміщень
(мал. 6.41).
Циркуляція холодоносія здійснюється за допомогою спеціальних насосних станцій, якими комплектуються чиллери. До їх складу, крім циркуляційних насосів, входять розширювальний та акумулюючий баки, арматура та автоматика. Керувати роботою станції може чиллер.
Схеми кондиціювання можуть бути різними. Найпростіша - чиллер та насосна станція розташовуються на даху будівлі. Система трубопроводів здійснює подачу холодоносія до фанкойлів та повернення його в чиллер. Схема може ускладнюватись - наприклад, до фанкойлів підводять трубопроводи системи опалення або на
344
горищі будівлі поруч з чиллером встановлюють центральний кондиціонер, повітря від якого підводиться до фанкойлів.
Переваги такої системи:
велика гнучкість при кондиціюванні великої кількості приміщень. До одного чиллера підключають велику кількість фанкойлів, які працюють незалежно один від одного;
регулюється не лише загальний тепловий режим будівлі, а й режим роботи кожного фанкойла;
можливість поступового нарощення потужностей;
необмежена віддаль від чиллера до фанкойлів.
6.17. Центральні кондиціонери
Центральні кондиціонери - це неавтономні кондиціонери, до яких підводяться мережі холодопостачання, теплопостачання, водопостачання та електроенергія. Центральні кондиціонери широко використовуються в комфортному та технологічному кондиціюванні і призначені для обслуговування одного великого чи кількох приміщень. Інколи кілька кондиціонерів працюють на одне велике приміщення - виробничий цех, закритий стадіон тощо.
Сучасні центральні кондиціонери складаються з уніфікованих типових секцій (модулів) - технологічних, в яких здійснюються процеси обробки повітря (нагрівання, охолодження, очищення, осушення, зволоження, транспортування), та проміжних чи модулів обслуговування, через які обслуговують технологічні модулі та змішують і регулюють витрату повітря. Не дивлячись на те, що влаштування центрального кондиціонера практично неможливе в існуючих будівлях і вимагає складних монтажно-будівельних робіт та прокладки повітропроводів, центральний кондиціонер ефективно підтримує параметри (температуру, вологість та рухливість) повітря в приміщеннях. Дослідження багатьох авторів показують, що центральні кондиціонери кращі за автономні і за якістю обробленого повітря, і за стабільністю дотримання параметрів внутрішнього повітря, і за собівартістю обробки повітря. Однак неможливість регулювання параметрів у окремому приміщенні та вказані недоліки зменшують ринок їх збуту.
Центральні кондиціонери поділяють на прямоточні (з утилізацією тепла чи без) та рециркуляційні (з першою рециркуляцією, з другою рециркуляцією, з першою та другою рециркуляціями та з обвідним каналом поза камерою зрошення).
Прямоточні кондиціонери здійснюють обробку лише зовнішнього повітря, кондиціонери з рециркуляцією обробляють суміш зовнішнього та рециркуляційного повітря. Коли мова йде про першу рециркуляцію,
345
