Список скорочень
КП - коефіцієнт підсилення
ККД - коефіцієнт корисної дії
КСД - коефіцієнт спрямованої дії
ІА - ізотропна антена
2. Параметри антен
2.1. Загальні зауваження
Вплив параметрів антен на системи безпровідного зв’язку. Подальшим етапом дослідження антен є розгляд їх параметрів. Параметри антен використовуються не лише при дослідженні окремих антен, а мають більш широке застосування. Наприклад, для розрахунку напруженості поля в радіолініях широко використовується фундаментальна залежність:
де
- потужність
передавача,
–
коефіцієнт
підсилення антени,
– віддаль
від антени до точки спостереження.
Таким чином, при відомій потужності передавача та коефіцієнті підсилення передавальної антени можна визначити напруженість поля в точці спостереження [], розташованій на віддалі r від передавача. Варто зауважити, що доведення вказаної залежності здійснюється саме при розгляді параметрів антен.
Враховуючи те, що потужність передавача та віддаль зв’язку задані, та практично не підлягають вибору, то одним з шляхів покращення якості зв’язку (збільшення рівня напруженості поля Е(v,g) в точці приймання) може бути вибір антен з більшим коефіцієнтом підсилення. Тому розгляд коефіцієнта підсилення антен заслуговує особливої уваги.
Параметри антен можуть бути спільними (як для антен, що використовуються в якості передавальних або приймальних) так і специфічними (для антен, що використовуються в якості тільки передавальних, або тільки приймальних). Варто зауважити, що більш просто визначити параметри антен при використанні їх в якості передавальних, що використовується на практиці.
Основні параметри антен. Взагалі антену характеризують більше десяти
різних параметрів. Наприклад, діапазон робочих частот антени також відноситься до параметрів антени. Але все-таки при проектуванні мереж зв’язку спочатку антена вибирається за основними параметрами, а потім вже звертається увага на її діапазон робочих частот. Очевидно, що згаданий коефіцієнт підсилення антени відноситься до таких основних параметрів. Для його визначення необхідні інші параметри, які також можна віднести до основних:

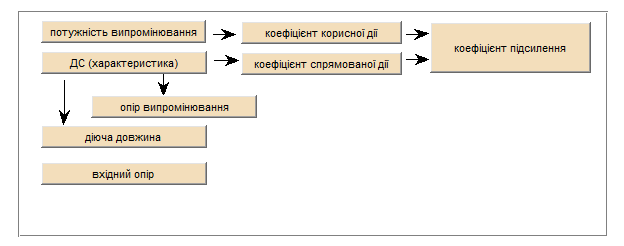

Рис.2.1. Основні параметри антен
Крім того до основних параметрів можна віднести ШГП, яка розглядалась в розділі 1.
2.2. Коефіцієнт підсилення та його складові
При проектуванні систем зв’язку часто використовується лише один параметр антен – коефіцієнт підсилення (2.1). Саме він впливає на віддаль зв’язку. Тому складність (і вартість) антен залежить від вимог до їх коефіцієнта підсилення. Часто коефіцієнт підсилення визначається в децибелах. Наприклад, коефіцієнт підсилення півхвильового СВ становить,орієнтовно, 2 дБ, а кращих антен – до 16-20 дБ. При розгляді коефіцієнта підсилення може виникнути логічне питання: який коефіцієнт підсилення може мати антена, що має тільки один вивід (який є одночасно входом - для передавальної антени та виходом - для приймальної антени). Тому загальноприйнятий термін коефіцієнта підсилення можливо і вибрано не зовсім вдало. Визначається коефіцієнт підсилення антен наступним чином:
(2.2)
де η- коефіцієнт корисної дії, D- коефіцієнт спрямованої дії (КСД).
Серед вказаних коефіцієнтів (2.2) більш простим є коефіцієнт корисної дії, який розглядається далі.
