Літерні коди. Найбільш поширенні види елементів
Однолітерний код |
Група видів елементів |
Приклади видів елементів |
Дволітерний код |
B |
Перетворювач неелектричних величин в електричні і навпаки |
Гучномовець |
ВА |
Тепловий давач |
ВК | ||
Фотоелемент |
BL | ||
Давач тиску |
BP | ||
Тахогенератор |
BR | ||
С |
Конденсатори |
|
|
D |
Логічні елементи |
|
|
F |
Розрядники, запобіжники обладнання захисту |
Запобіжник плавкий |
FU |
Елемент захисту від перенавантаження |
FA | ||
G |
Генератори, джерело живлення |
Батарея |
GB |
H |
Елементи індикаторні і сигнальні |
Прилад звукової сигналізації |
HA |
Прилад світлової сигналізації |
HL | ||
К |
Реле, контактори, пускачі |
Реле струмове |
КА |
Реле електротеплове |
КК | ||
Контактор магнітний |
КМ | ||
Реле часу |
КТ | ||
Реле напруги |
КУ | ||
L |
Котушка індуктивності, дроселі |
|
|
M |
Двигуни |
|
|
P |
Прилади, вимірювальне обладнання |
|
|
Q |
Вимикачі і роз’єднувачі в силових колах |
Замикач автоматичний |
QF |
Роз’єднувач |
QS | ||
R |
Резистори |
Термістор |
RK |
Шунт вимірювальний |
RS | ||
S |
Прилади комутаційні в колах управління, сигналізації тощо |
Замикач |
SA |
Замикач кнопковий |
SB | ||
Замикач автоматичний |
SF | ||
Замикачі, які спрацьовують від різних дій: |
| ||
рівня |
SL | ||
температури |
SK | ||
T |
Трансформатори |
Трансформатор напруги |
TV |
U |
Прилади зв’язку і перетворювачі електричних величин в електричні |
Модулятор |
UB |
Демодулятор |
UR |
Додаток №3
Принципова електрична схема управління асинхронним електродвигуном з коротко замкнутим ротором
Мережа живлення
|
|
Автоматичний вимикач
|
|
Силові контакти КМ |
|
теплового реле |
Електричний двигун
|
Додаток №4

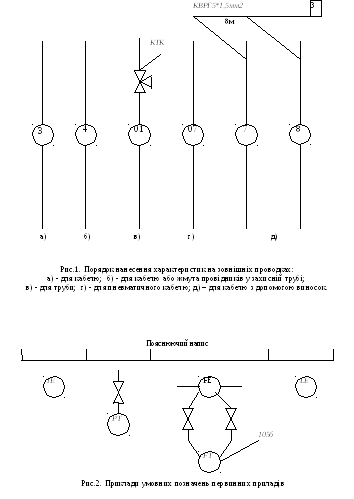

Приклади оформлення схем зовнішніх електричних і трубних проводок
-
Панель №1
Панель №2
Панель №3
Панель №4
-
Панель №1
Панель №2
Панель №3
Панель №4
Додаток №5
Затверджую
Зав. кафедрою_____________ Кафедра АТХП
«____» _____________ 200__ р.
