4.5.4.Інструмент
Монтажна дільниця повинна мати у своєму розпорядженні достатню кількість ручного інструменту загального й спеціального призначення для слюсарів-монтажників і для електромонтажників. Необхідно мати також такелажний інструмент для підйому порівняно невеликих вантажів.
До ручного інструменту відносяться: ключі розвідні й трубні, пасатижі, гострозубці, плоскогубці, круглогубці, ножі монтерські, викрутки прості й моментні (з обмеженням крутного моменту), свердла, мечики, плашки, пристосування із тріскачкою для нарізування різьби, ножівкові верстати й полотна до них, ножиці для різання металу, електродрилі, електрошліфувальні машинки, електропаяльники, кліщі електромонтажні, будівельно-монтажні пістолети, шрифти металеві буквені й цифрові тощо .
Зручно мати індивідуальні набори інструментів для слюсарів-монтажників (мал. 4.7) і для електромонтажників (мал. 4.8).
Рис.4.7. Індивідуальний набір інструментів слюсаря-монтажника приладів і засобів автоматизації.
1 - сумка розкладна; 2 - викрутка довжиною 200 мм і шириною робочої лопатки 9 мм із діелектричною ручкою; 3-те ж довжиною 150 мм й шириною лопатки 5 мм; 4 - зубило слюсарне довжиною 150 мм із лезом шириною 15 мм; 5- молоток слюсарний із круглим бойком масою 0,5 кг; 6 - плоскогубці комбіновані довжиною 200 мм; 7 - ключ розвідний з максимальним розміром між губками 30 мм; 8 - ключ трубний 1 ½"; 9 - відвіс масою 0,1 кг; 10 – кернер довжиною 100 мм; 11 - чертілка довжиною 125 мм; 12 - шнур розмічальний довжиною 15 м; 1/3 - рулетка металева жолобчаста довжиною 2 м; 14 – ключі гайкові двосторонні розміром від 8-10 до 24-27 мм (6 шт.).
Із числа найбільш вживаних спеціальних ручних інструментів відзначимо:
1) труборізи для сталевих труб діаметром до 50 мм, для малогабаритних сталевих труб діаметром 6-22 мм і для мідних труб;
2) трубозгиначі ручні й механічні;
3) кліщі для різання й розвальцьовування мідних труб;
4) трубо притиски переносні;

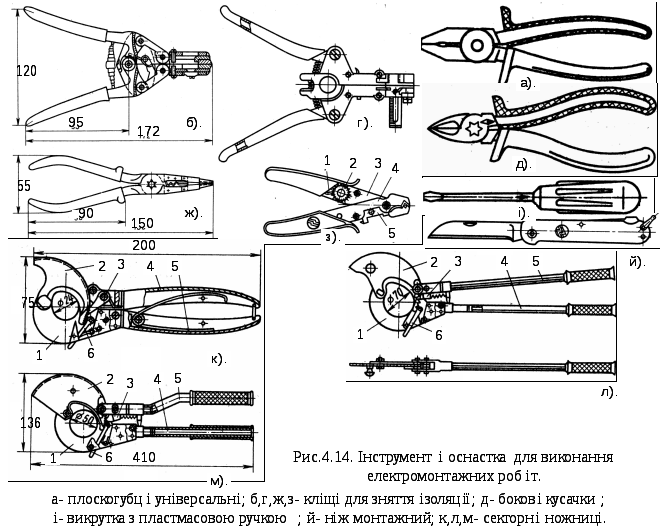

5) кліщі універсальні для обробки проводів перетином 1,5-4 мм2;
6) ножиці секторні для перерізання голих кабелів з жилами до 3x25 мм або проводів.
Рис. 4.15. Індивідуальний набір інструментів електромонтажника приладів і засобів автоматизації.
1 - сумка розкладна; 2--рулетка металева жолобчаста довжиною 2 м; 3 - схил масою 0,1 кг; 4 - чертілка довжиною 125 мм; 5 - шнур розмічальний довжиною 15 м; б- плоскогубці комбіновані довжиною 150 мм; 7 - гострогубці (гострозубці) бічні з діелектричним покриттям ручок довжиною 160 мм; 8 - універсальні кліщі типу КСИ для обробки проводів перетином 1,5-4 мм2; 9 - комплект змінних інструментів із пластмасовою ручкою; 10 - рукоятка (ручка) змінних інструментів; 11 - торцеві ключі з розміром від 5,5 до 10 мм (4 шт.); 12 - викрутка змінна із шириною лопатки 5 мм; 13 - викрутка для круглих гайок зі шліцом шила діаметром 5 мм; 14 - викрутка довжиною 200 мм і шириною робочої лопатки 4 мм із діелектричною ручкою; 15 - те ж довжиною 175 і шириною лопатки 7 мм; 16 - ключі гайкові двосторонні з розміром від 8-10 до 14-17 мм (4 шт.); 17 - ключ розвідний с максимальним розміром 19 мм; 18 - ніж монтерський; 19 - покажчик напруги 100-500В.
Рис.4.16. Прилад призначений для визначення жил кабелю
До такелажного інструменту ставляться напрямні блоки (4.8,а) і поліспасти (мал.4.8.б) вантажопідйомною силою 5-104Н і більше для підйому і горизонтального переміщення вантажів.
Рис.4.8. направляючі блоки (а) і поліспасти (б) з вантажопідйомною силою до 5-104Н.
1 - одноблочна система з гаком; 2- стальний канат Амін=600-1650мм
Такі блоки й поліспасти можуть бути використані як зі сталевими, так і із прядив'яними канатами. Як вантажозахватні пристосування застосовують сталеві канатні стропи (рис.4.9). Застосування прядив'яних канатів для строп забороняється.
Рис.4.9. Стропи.
а. полегшеного типу; б- універсальні кільцеві; в- полегшені з петлею і гаком; г- приклад застосування строп з гаком.
До такелажного інструмента відносять також лебідки, ручні черв'ячні талі полегшеного типу (рис.4.9), ломи, кувалди, сталеві й прядив'яні троси (канати), мотузки, лопати й т.п..

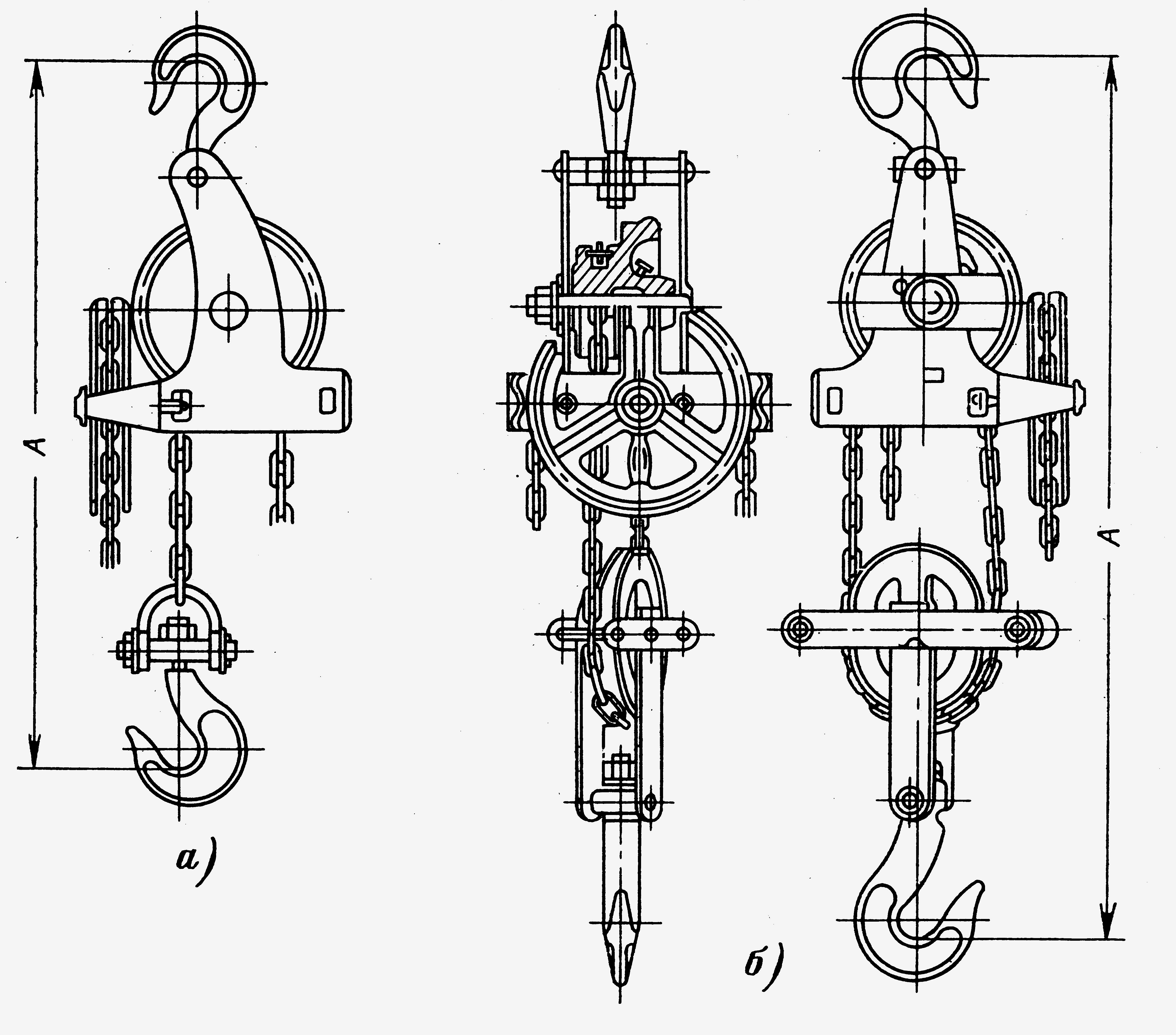

Рис. 4.10. Ручні талі полегшеного типу з гаком вантажопідйомністю до 5-104Н.
а -з підвіскою на одному ланцюзі; б -з підвіскою на двох ланцюгах; Амін=630÷1200 мм.
