Постійний електричний струм

 Завдання 1-го рівня складності

5.1.1. За напрямок електричного струму приймають напрямок …

1. руху негативних електричних зарядів;

2. руху позитивних електричних зарядів;

3. який протилежний вектору напруженості електричного поля;

4. збільшення потенціалу електричного поля.

5.1.2. Однорідна ділянка електричного кола – це ділянка, яка містить…

1. ЕРС і не містить активні опори;

2. активні опори і не містить ЕРС;

3. ЕРС і активні опори і не містить конденсаторів.

5.1.3. Опір, який під’єднують для підвищення верхньої межі вимірю­вання амперметра, називається

А) додатковим; Б) активним;

В) шунтом; Г) резистором.

5.1.4. Чи є тотожними такі фізичні поняття, як різниця потенціалів та напруга?

A) Так, ці поняття тотожні;

Б) Ні, вони ніколи не збігаються за фізичним змістом;

Г) Ні, не тотожні, але вони збігаються для однорідної ділянки кола.

5.1.5. Електрорушійною силою називається скалярна фізична величина, що дорівнює

1. роботі, яка виконується сторонніми силами під час переміщення одиничного позитивного заряду по замкненому колу;

2. роботі, яка виконується кулонівськими силами під час переміщення одиничного позитивного заряду по замкненому колу;

3. роботі, яка виконується сторонніми і кулонівськими силами під час переміщення одиничного позитивного заряду по замкненому колу;

4. силі, яка примушує носії переміщатися від полюса джерела з вищим потенціалом до полюса з нижчим потенціалом;

5. силі, яка примушує носії заряду переміщатися від полюса дже­рела з нижчим потенціалом до полюса з вищим потенціалом.

5.1.6. Електрорушійна сила джерела струму (ЕРС) визначається виразом

А) ; Б); В).

5.1.7. Як змінити верхню межу вимірювання амперметра

1. Послідовно приєднати опір;

2. Паралельно приєднати опір;

3. Паралельно приєднати конденсатор;

4. Послідовно приєднати конденсатор.

5.1.8. Питомий опір вимірюється в

А) Ом·м; Б) Ом/м; В) Ом·м²; Г) Ом/м².

5.1.9. Питомий опір міді з ростом температури

А) Не змінюється; Б) Зменшується; В) Збільшується.

5.1.10. Які частинки є носіями струму в металах?

А) Позитивно заряджені іони; Б) Електрони;

В) Негативно заряджені іони; Г) Дірки.

5.1.11. Яке експериментально встановлене співвідношення між питомою електропровідністю і температуроюпростих металів?

А) ~; Б) ~; В) ~;Г) ~.

5.1.12. Електричне коло містить 4 вузли. Скільки рівнянь потрібно записати за І правилом Кірхгофа?

А) 1; Б) 2; В) 3; Г) 4; Д) 5.

5.1.13. Поставте у відповідність електричні величини та одиниці їх вимірювання

Сила струму; Напруга; Провідність; Питомий опір.

В; См-1·м; См; А.

  Завдання 2-го рівня складності

5.2.1. Вкажіть вирази, що становлять умову стаціонарності електрич­ного струму

А) ; Б) ; В) ;

Г) ; Д).

5.2.2. Поставте у відповідність типи електричного струму та їх визна­чення

Струм провідності; Конвекційний струм; Поляризаційний струм.

Короткочасний струм, зумовлений зміщенням зв’язаних зарядів у діелектрику під час його поляризації; Упорядковане переміщення мікроскопічних зарядів (електронів, протонів, дірок у напівпровідниках, додатних та від’ємних іонів) відносно середовища; Упорядковане перенесення електричних зарядів, яке здійснюється переміщенням у просторі макроскопічних заряджених тіл.

5.2.3. Заряд, який перетікає через попереч­ний переріз провідника змінюєть­ся в часі так, як показано на рисунку. Який з графіків найточніше відповідає часовій залежності сили струму?

А)	Б)
В)	Г)	Д)

5.2.4. Електричне коло містить 4 контури з 4 ЕРС, 3 контури є незалежними. Скільки незалежних рівнянь можна записати за ІІ правилом Кірхгофа?

А) 1; Б) 2; В) 3; Г) 4; Д) 5.

5.2.5. Опір провідника залежить від:

А) Сили струму; Б) Напруги; В) Геометрії провідника;

Г) Матеріалу провідника; Д) Температури.

5.2.6. Оберіть правильні варіанти відповіді. Кольоровими смужками на резисторах малого опору позначають

А) Опір резистора; Б) Силу струму; В) Потужність; Г) Похибку.

5.2.7. Вкажіть вираз для різниці потенціалів на кінцях неоднорідної ділянки кола, яке містить одне джерело ЕРС (див. рисунок)

; ; ; .

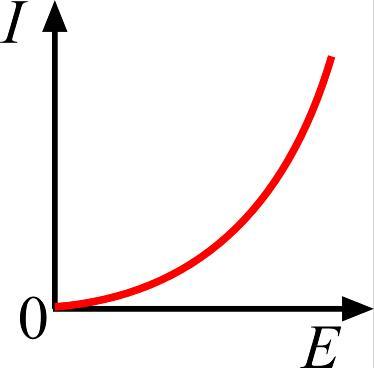

5.2.8. Які з графіків відповідають закону Ома для провідників

А)	Б)	В)
Г)	Д)	Е)

5.2.9. Коефіцієнт корисної дії електричного струму тим більший, чим

1. Більший внутрішній опір і менший зовнішній;

2. Більші внутрішній і зовнішній опори;

3. Менші внутрішній і зовнішній опори;

4. Менший внутрішній опір і більший зовнішній.

5.2.10. Вираз відповідає закону Ома для повного кола, що містить

1. Послідовно з’єднаних опорів;

2. Паралельно з’єднаних опорів;

3. Послідовно з’єднаних джерел;

4. Паралельно з’єднаних джерел.

5.2.11. Вираз відповідає закону Ома для повного кола, що містить

1. Послідовно з’єднаних опорів;.

2. Паралельно з’єднаних опорів;

3. Послідовно з’єднаних джерел;

4. Паралельно з’єднаних джерел.

5.2.12. Розташуйте дані прилади в порядку зменшення їх робочої напруги

1. Неонові лампи;

2. Машина для точкового зварювання;

3. Електрокардіостимулятор;

4. Електрична праска.

5.2.13. Яке з фізичних понять є зайвим у наведеному переліку?

А) Розгалужене коло; Б) Контур; В) Вузол;

Г) Ділянка замкненого контуру; Д) Джерело напруги.

5.2.14. Запишіть вираз за першим правилом Кірхгофа для вказаної на рисунку ситуації

А) ; Б) ; В) ; Г) .

   Завдання 3-го рівня складності

5.3.1. Визначте опір ніхромового дроту (в Ом) довжиною 1 м і масою 0,83 г. Питомий опір ніхрому 10^–6 Ом•м, густина 8300 кг/м³.

А) 2; Б) 4; В) 6; Г) 8; Д) 10.

5.3.2. Який заряд (в Кл) проходить крізь поперечний переріз провідника за 5 с, якщо за цей час сила струму лінійно зростає від 0 до 12 А?

А) 15; Б) 30; В) 60; Г) 25; Д) 70.

5.3.3. У скільки разів зросте верхня межа шкали вольтметра з опором 1 кОм, якщо до нього послідовно приєднати додатковий опір 9 кОм?

А) 5; Б) 25; В) 100; Г) 10; Д) 2.

5.3.4. Акумулятор з внутрішнім опором 0,2 Ом і ЕРС 2 B замкнули дротом з перерізом 1 мм і питомим опором 10⁻⁷ Ом•м. Знайдіть довжину дроту (в м), якщо сила струму в колі 4 А.

А) 2,4; Б) 4,1; В) 5,2; Г) 6,4; Д) 8,9.

5.3.5. За одну хвилину крізь поперечний переріз провідника пройшов заряд 100 Кл. При цьому перші 10 с сила струму рівномірно зростала від нуля до деякої величини I, далі струм був постійним, а останні 10 c сила струму рівномірно зменшувалася до нуля. Знайдіть I (в А).

А) 0,5; Б) 1; В) 2; Г) 2,5; Д) 3.

5.3.6. По провіднику з опором 6 Ом протягом 9 c пропускали постійний струм. Яка кількість теплоти (в Дж) виділилася в провіднику за цей час, якщо крізь поперечний переріз пройшов заряд 3 Кл?

А) 12; Б) 6; В) 7; Г) 8; Д) 9.

5.3.7. Амперметр має внутрішній опір 0,02 Ом, його шкала розрахована на силу струму 1,2 А. Визначте опір (в мОм) шунта, який потрібно приєднати до амперметра, щоб ним можна виміряти силу струму 6 А.

А) 5; Б) 4; В) 3; Г) 2; Д) 1.

5.3.8. Скільки теплоти виділиться у спіралі з опором 75 Ом, якщо через неї проходить заряд 100 Кл, а струм у спіралі лінійно спадає до нуля за 50 с? Відповідь подати у кілоджоулях.

А) 5; Б) 10; В) 15; Г) 20; Д) 25.

5.3.9. Як зміняться покази амперметра, якщо у електричному колі, зобра­женому на рисунку, замкнути ключ?

А) не зміняться; Б) збільшаться у два рази; В) зменшаться у два рази; Г) збільшаться у чотири рази; Д) зменшаться у чотири рази.

5.3.10. У зображеному на рисунку розгалуженому колі діє джерело ЕРС із внутрішнім опором . Як зміняться покази амперметра (вольтметра), якщо у колі замкнути ключ?

А) не зміняться (не зміняться); Б) збільшаться (збільшаться); В) зменшаться (зменшаться); Г) зменшаться (збільшаться); Д) збільшаться (зменшаться).

5.3.11. На рисунку зображені чотири можливі типи з’єднань трьох однако­вих опорів. Встановіть правильне співвідношення загальних опорів між точками А і В зображених ділянок

А) R1>R2<R3<R4; Б) R1>R2<R3>R4; В) R1>R2>R3>R4; Г) R1<R2<R3<R4; Д) R1<R2<R3>R4;
