Рис.20. Робочий стіл програми Autodesk Image Modeler. 3D модель з накладеними текстурами
Лабораторна робота 4.
Виконання креслень фасадів будівель за допомогою їх фотографій.
Мета роботи: навчити студентів викреслювати фасади будівель за їх зображеннями в реальному масштабі. У цій лабораторній роботі студент виконує 4 рівнi роботи (кроків) з шести в програмі Autodesk Image Modeler, тобто: 1) завантаження зображення; 2) калібрування камери; 3) вимірювання відстаней та кутів; 4) експорт .
Вихідні дані для роботи:
1.Зробити декілька фотографій фасаду будівлі цифровою камерою (з роздільною здатністю матриці не менше 5 мегапікселів). Погодити об’єкт з викладачем, що проводить лабораторні роботи. Бажано фотографування виконувати в похмурну погоду при 100 % хмарності;
2.Виміряти реальний контрольний промір для масштабування сцени, а також ще два-три проміри для перевірки точності викреслення фасаду.
Перед виконанням роботи слід ознайомитись з матеріалом, наведеним нижче.
Послідовність виконання роботи
Послідовність виконання роботи аналогічна як в першій лабораторній роботі. Тобто спочатку завантажуємо зображення будівлі (для фасаду будівлі в рядовій забудові – три зображення, для вільно стоячої будівлі мінімум два
21
зображення і більше), наступним етапом роботи є калібрування зображень та нанесення на одне з зображень будівлі обмірних ліній. Після детального оброзмірення всіх елементів будівлі ці дані експортуються в графічну програму, в якій будуть виконуватись креслення фасадів.

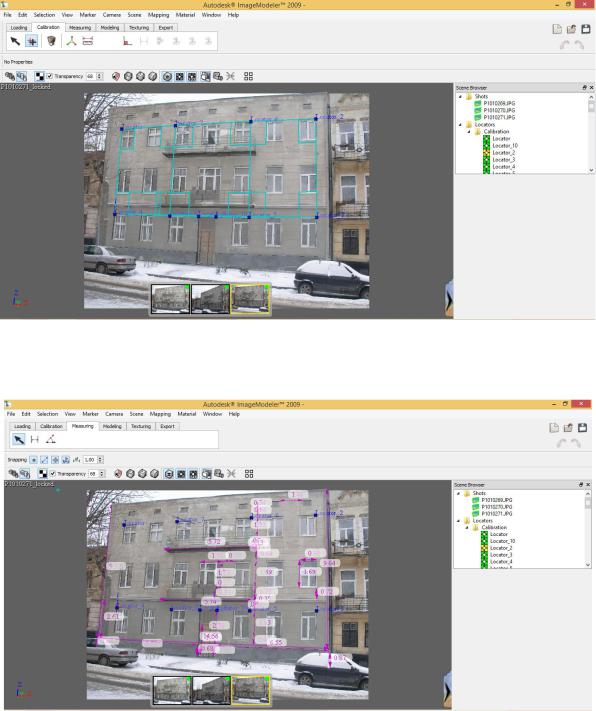

Рис.21. Робочий стіл програми Autodesk Image Modeler iз завантаженими зображеннями досліджуваного об’єкта
Рис.22. Робочий стіл програми Autodesk Image Modeler. Вимірювання досліджуваного об’єкта зa його зображеннями
22
Рис.15. Варіант виконання обмірних креслень досліджуваного об’єкта за його зображеннями
23
Контрольні запитання
Лабораторна робота №1
1.Що виконується на етапі калібрування фотографії у програмі Аutodesk
ImageModeler?
2.Як виконується калібрування за базовими крапками в програмі Аutodesk ImageModeler?
3.Чи можливо корегувати точність збігу базових крапок після автоматичного або примусового калібрування фотографій в програмі Аutodesk
ImageModeler?
4.Які інструменти калібрування використовуються під час калібрування одної окремої фотографії в програмі Аutodesk ImageModeler?
5.Що означає червоний колір базових крапок «локаторів», після калібрування в програмі Аutodesk ImageModeler?
6.Що потрібно виконати, щоб виправити базові крапки (локатори), які після автоматичного або примусового калібрування відображаються червоним кольором в програмі Autodesk ImageModeler?
7.Що забезпечує максимальна фокусна відстань цифрової фотокамери під час фотографування об’єктa?
Лабораторна робота №2
1.Якою комбінацією клавіатури виконується повертання 3D об’єкта без зміни його глобальної прив’язки в програмі Аutodesk ImageModeler?
2.Що потрібно для усунення деформації фотограмметричної моделі та для перевірки точності фотограмметричних побудов?
3.Після виконання яких дій можливе 3D моделювання об’єктів у програмі Аutodesk ImageModeler?
4.Для чого потрібно доставляти базові крапки «локатори» на етапі побудови 3D моделі в програмі Аutodesk ImageModeler?
5.Скільки зображень об’єкта потрібно для побудови 3D моделі об’єкта в реальному масштабі?
Лабораторна робота №3 |
|
|
|
1. |
Що означає в програмі Image Modeler позначка |
+ |
в панелі |
«calibration»? |
|
|
|
2. |
Якими текстурними масками відбувається накладання текстур в |
||
програмі Autodesk ImageModeler? |
|
|
|
24
3.Який етап роботи можна пропустити для того, щоб накласти текстури
впрограмі Аutodesk ImageModeler?
4.Які елементи проекту в програмі Аutodesk ImageModeler експортуються в інші сумісні з нею програми?
Лабораторна робота №4
1.Яка точність виконання калібрування є допустимою в програмі Аutodesk ImageModeler?
2.Яка послідовність виконання операцій в програмі Autodesk
ImageModeler?
3.Для чого використовується програма Аutodesk ImageModeler?
4.Після якого етапу роботи в програмі Аutodesk ImageModeler можливо виконувати експорт елементів робочої сцени та в які програми?
25
Список літератури
1.Дорожинський О.Л. Основи фотограмметрії. – Львів: Вид-во Нац. ун-ту “Львівська політехніка”, 2003. – 214 с.
2.Дорожинський О.Л. Аналітична та цифрова фотограмметрія. – Львів: Вид-во Нац. ун-ту “Львівська політехніка”, 2002. – 163 с.
3.Дорожинський О.Л., Тукай Р. Фотограмметрія. – Львів: Вид-во Нац. унту “Львівська політехніка”, 2008. – 332 с.
4.Білокриницький С.М. Фотограмметрія і дистанційне зондування Землі: навч. посібник / С. М. Білокриницький. – Чернівці : Рута, 2007. – 320 с.
5.Сучасне вітчизняне фотограмметричне обладнання та перспективи його створення. Гайда В.Б., Горбенко С.І., Данильченко П.І. та ін. // Державна картографо-геодезична служба України (1991-2006). – K.: НДІГК, 2006. – С. 228–
242.
