ВИКОРИСТАННЯ КОМП’ЮТЕРА ДЛЯ ГРАФІЧНОГО ОФОРМЛЕННЯ РЕЗУЛЬТАТІВ ВИМІРЮВАНЬ

При виконанні багатьох лабораторних робіт виникає необхідність графічного представлення залежності деякої фізичної величини М від величини N, числові значення яких, наприклад, вказані в таблиці:

Побудуємо графік з використанням програми Excel. Після ввімкнення комп’ютера і входу в програму:

1.У стовпчик “А” ввести з клавіатури числові значення величини N, що повинна бути відкладена по осі абсцис.

2.У стовпчик “В” ввести з клавіатури числові значення величини M, що має бути відкладена на осі ординат.

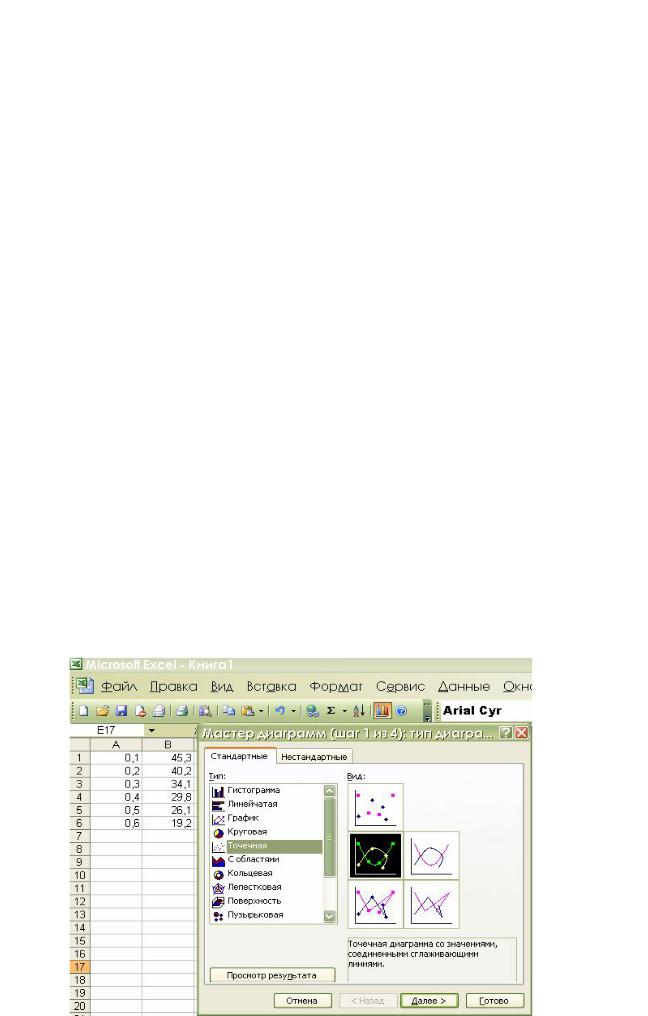

3.Навести курсор на піктограму “Майстер діаграм”, клацнути один раз лівою клавішею мишки; відкриється вікно “Майстер діаграм (крок 1 з 4)”, в якому клацнути лівою клавішею на “Стандартні” і повторними клацаннями вибрати “Тип” діаграми “Точкова” та “Вид”

діаграми – “Точкова діаграма із значеннями, з’єднаними згладжувальними лініями”

181

Додаток 3.

4. Клацнути один раз лівою клавішею мишки значок “Далі”,

що відкриє вікно “Майстер діаграм (крок 2 з 4)”.

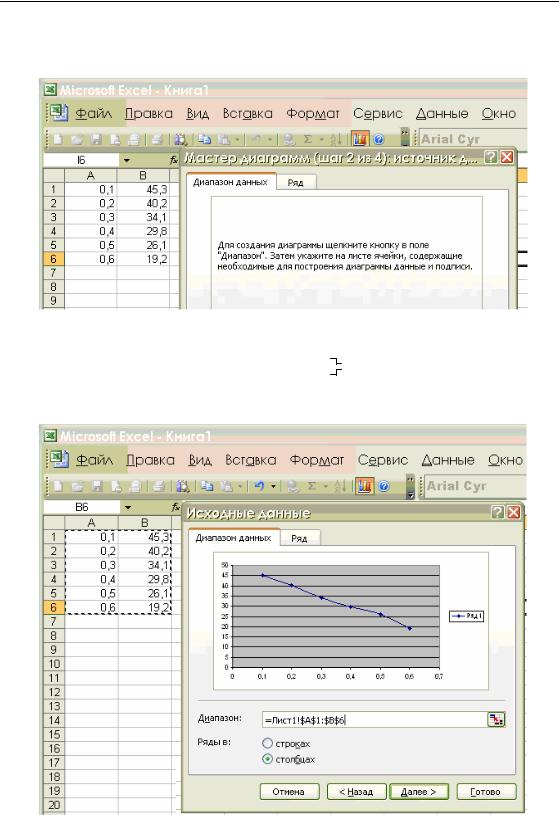

5.Курсором у вигляді хрестика Ì виділити дані в стовпцях “А” і “В”, після чого відкриється вікно “Вихідні дані”

6.У вікні “Вихідні дані” клацнути лівою клавішею на

“Далі”, що відкриє вікно “Майстер діаграм(крок 3

з 4)”.

182

Додаток 3.

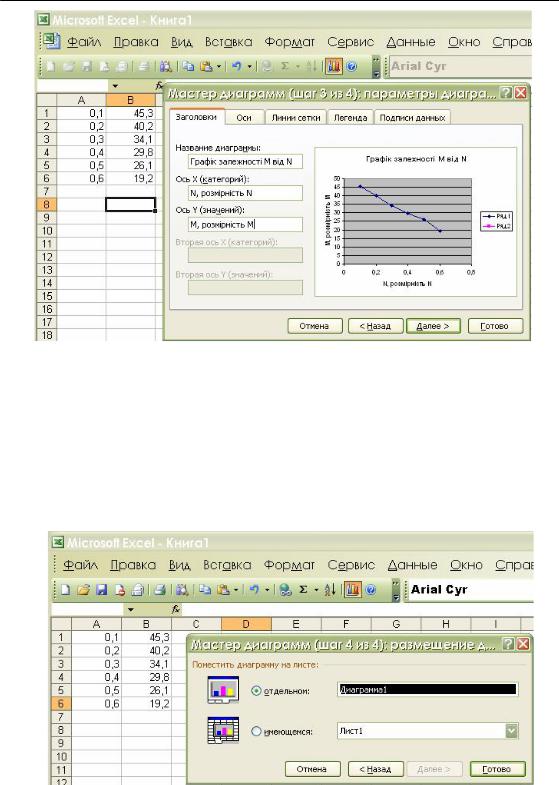

7.Клацнути лівою клавішею мишки у відкритому вікні на

“Заголовки” і заповнити рядки: “Назва діаграми”,

“Вісь Х”,“Вісь Y”. В рядках “Вісь Х”, “Вісь Y” вказати реальні фізичні величини та їхні розмірності.

8.Клацнути лівою клавішею мишки “Далі”, після чого відкриється вікно “Майстер діаграм (крок 4 з 4)”.

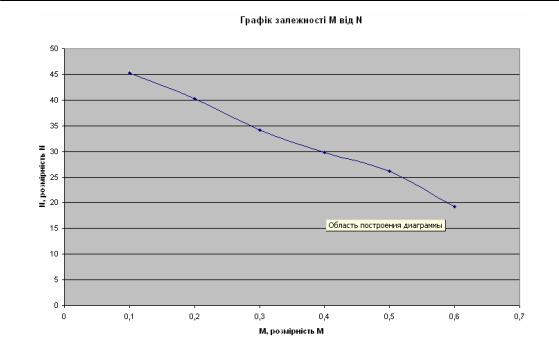

9.У відкритому вікні клацнути лівою клавішею мишки на “окремому” і “Готово”. Одержаний так графік залежності величини M від величини N треба зберегти на переносному носії інформації з подальшим роздруком і використанням при оформленні звіту з лабораторної роботи.

183

Додаток 3.

Побудувати графіки з використанням комп’ютера можна під час виконання лабораторних робіт

№ 5; 14; 15; 16; 20; 31.
