2.Розрахунок витрати середовища та невизначеності вимірювання витрати
2.1 Вибераємо 4 тип розрахунку
2.2 Вводимо вхідні дані
Параметри і характеристики середовища .
Параметри і характеристики звужувального пристрою
Параметри і характеристики вимірювального трубопроводу.
Параметри і характеристики прямолінійних ділянок і оснащення вимірювального трубопроводу (місцеві опори).
Параметри і характеристики прямолінійних ділянок і оснащення вимірювального трубопроводу (гільза термометра).
Параметри і характеристики засобів вимірювань і обчислень (витрата).
Параметри і характеристики засобів вимірювань і обчислень (перепад тиску на ЗП).
Після вибору верхньої границі вимірювань основного ППТ натискаємо на клавішу ‘’ввід ‘’ , після цього відкривається вікно з характеристиками ППТ .
Характеристики ППТ
Параметри і характеристики засобів вимірювань і обчислень (тиску)
Параметри і характеристики засобів вимірювань і обчислень (температури)
2.3 Виконуємо розрахунок,у нас вбивають наступні помилки:
Ввівши вхідні дані і запустивши програму на розрахунок отримав такі помилки:
Мінімальне значення тиску встановити 1кгс/см^2
Встановити

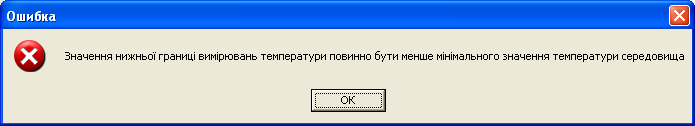

мінімальне значення температури -23
Встановити максимальне значення густини 0.74 кг/м^3
Встановити верхню границю вимірювання тиску 12
Встановити
верхню
границю
температури
60
Встановити
нижню
границю
температури
-30
Вибираю що стан внутрішньої поверхні трубопроводу оцінюється візуально, і ввожу параметри відповідні (еквівалентну шорсткість).
Встановимо 6100
Встановимо що 3 МО відсутній
Розрахунок виконується:
На основі виписаних даних сформовую і заповнюю таблицю:
|
максимальна |
середня |
мінімальна |
|
6100 |
2440 |
269.63 |
|
1650 |
1110 |
373.76 |
|
0.61 |
0.51 |
1.5 |
Графік залежності невизначеності від відносної витрати
3.Перевірка товщини диска діафрагми
Значення товщини діафрагми Е=3мм
Максимальна допустима товщина диска діафрагми 4мм
Мінімальна допустима товщина диска діафрагми 2.6мм
Висновок:Товщина диску діафрагми відповідає вимогам.
4.Розрахунок оптимального звужуючого пристрою
4.1 Конвертуєм файл ktoall2.qce у файл ktorgr.dum . Відкриваєм файл ktorgr.dum і виконуємо розрахунок:
Далі переглядаємо графік:
№ |
|
p, кгс/м^2 |
d20, мм |
U'q, % |
1 |
0.7482 |
250 |
59.862 |
1.188 |
2 |
0.68523 |
400 |
54.824 |
1.086 |
3 |
0.62547 |
630 |
50.042 |
1.012 |
4 |
0.56732 |
1000 |
45.39 |
0.992 |
5 |
0.51196 |
1600 |
40.961 |
1.016 |
6 |
0.46373 |
2500 |
37.102 |
1.06 |
7 |
0.41818 |
4000 |
33.457 |
1.144 |
Висновок:мінімальне
значення невизначеності витрати для
умов роботи даного витратоміра досягається
у точці 4
при
.
5.Проектування прямолінійних ділянок витратоміра
Діаметр ВТ перед ЗП (при Троб) D, мм |
|
Діаметр гільзи термоперетворювача dt, мм |
| ||||||||||||||||||||
Діаметр отв. діафрагми (при Троб) d, мм |
|
Відношення dt/D |
| ||||||||||||||||||||
Відносний діаметр =d/D |
|
|
| ||||||||||||||||||||
|
Вид МО |
Довжина прямолінійної ділянки |
Примітка |
Відповідність стандарту | |||||||||||||||||||
Фактична |
Мінімальна А (U'L=0%) |
Мінімальна Б (U'L=0,5%) | |||||||||||||||||||||
МО після ЗП |
L2 |
мм |
|
|
|
|
|
| |||||||||||||||
L/D |
|
|
|
| |||||||||||||||||||
ТП після ЗП |
Lt2 |
мм |
|
|
|
|
|
| |||||||||||||||
L/D |
|
|
|
| |||||||||||||||||||
ТП до ЗП |
Lt1 |
мм |
|
|
|
|
|
| |||||||||||||||
L/D |
|
|
|
| |||||||||||||||||||
L1 |
мм |
|
|
|
|
|
| ||||||||||||||||
L/D |
|
|
|
| |||||||||||||||||||
МО1 |
|
|
|
|
|
| |||||||||||||||||
L3 |
мм |
|
|
|
|
|
| ||||||||||||||||
L/D |
|
|
|
| |||||||||||||||||||
МО2 |
|
|
|
|
|
| |||||||||||||||||
L4 |
мм |
|
|
|
|
|
| ||||||||||||||||
L/D |
|
|
|
| |||||||||||||||||||
МО3 |
|
|
|
|
|
|
Висновок:
