17.2.2. Колони одноповерхових і багатоповерхових будівель
Колони - основний несучий елемент каркасних будівель. Їх виготовляють із залізобетону або сталі. Збірні залізобетонні колони бувають суцільні (квадратного або прямокутного перерізу) і двогілкові (рис. 17.9).

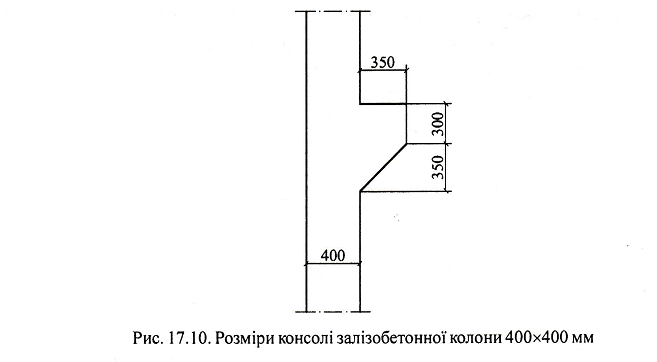

Виступи (консолі) на колонах призначенні для встановлення на них ригелів, підкранових або кроквяних балок. На рис. 17.10 показані розміри консолі для колони перерізу 400x400 мм.
Для багатоповерхових будівель промисловість випускає уніфіковіні колони 2- і 3- поверхової нарізки. За необхідності спорудження будівель з більшою кількістю поверхів під час будівництва довжину колон збільшують, стикуючи відрізки зі зварюванням закладних деталей і замонолічуванням бетоном.
Проектуючи будівлі з різними висотами, застосовують колони з двосторонніми консолями, розташованими на різній висоті.
У багатоповерхових будівлях застосовують колони суцільного перерізу 400x400 мм і 400x600 мм.
17.2.3. Міжповерхові перекриття багатоповерхових промислових будівель
Основними несучими елементами міжповерхового перекриття є залізобетонні ригелі, на які опираються залізобетонні ребристі плити перекриття з номінальною довжиною 6 м.
Використовують ригелі двох типів:
Для прогонів 6м- прямокутного перерізу.
Для прогонів 6 і 9 м - з боковими полицями.

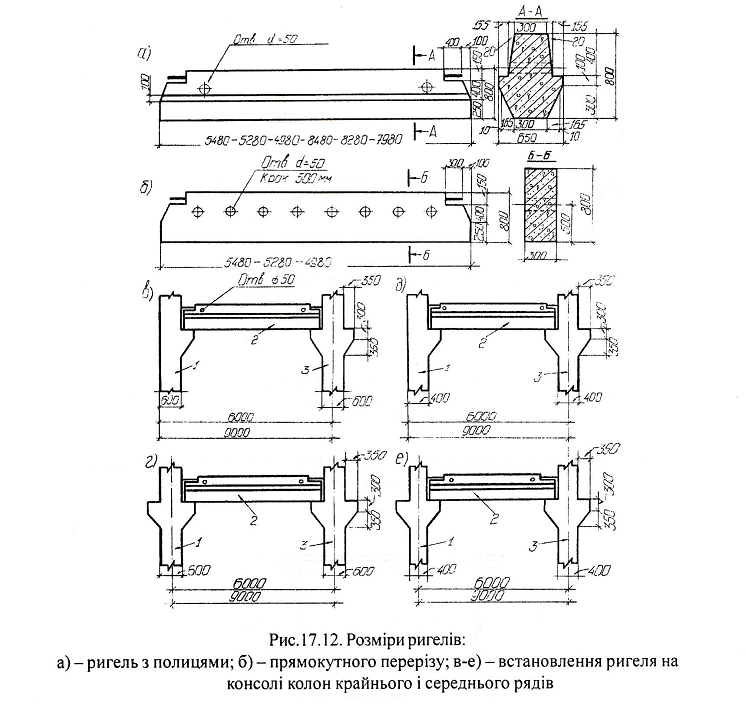

Ригелі прямокутного перерізу застосовують у перекриттях, в яких монтують "провисле" обладнання. Висота ригелів - 800 мм (рис. 17.11, 17.12).
Для підвішування деякого обладнання або кріплення трубопроводів в ригелях передбачені отвори діаметром 50 мм.
Залізобетонні плити перекриття промислових будівель за шириною ділять на основні (1,5 м) і добірні (0,75 м). Висота плит-400 мм. Добірні плити на відміну від основних не мають ребер жорсткості і їх укладають біля зовнішніх повздовжніх стін.
Для встановлення і кріплення в міжповерховому перекритті "провислого" обладнання використовують головні і другорядні балки. Головні балки (рис. 17.16) опираються на прямокутні ригелі перекрить; вони мають полицю, на яку у будь-якому місці укладають другорядні балки, утворюючи отвори для пропускання "провислого" обладнання.
Встановлюючи на міжповерхових перекриттях важке великогабаритне обладнання, використовують балки Т-подібного перерізу висотою 700 мм і шириною верхньої полиці 730 мм (рис. 17.17).
17.2.4. Покриття промислових будівель
Покриття складається з основної несучої конструкції (балки, ферми), несучої частини (плити покриття) і покрівлі. У промисловому будівництві, в основному, застосовують безпрогонну систему покриття, при якій безпосередньо на кроквяні балки або ферми укладають ребристі плити покриття.
Для покриття будівель прогоном 6, 9, 12 і 18 м застосовують одно-1 двосхилі кроквяні балки з ухилом 1:12 або 1:15. Вони мають тавровий або двотавровий переріз (рис. 17.19). Двосхилі кроквяні балки прогоном 12 і 18 м виготовляють ґратчастими (рис. 17.20). Для прогонів 18 і 24 м використовують також типові залізобетонні безрозкосі ферми (рис. 17.21). Якщо прогін будівлі більший ніж 24 м, ферми роблять сталевими.
До огороджувальної частини покриття крім плит входить покрівля, яка складається таких шарів:
пароізоляція (за наявності підвищеної вологості в приміщеннях) з одного шару рулонного матеріалу на мастиці;
плитний утеплювач;
гідроізоляція (безшовні рулонні матеріали).
